淬火油基础知识

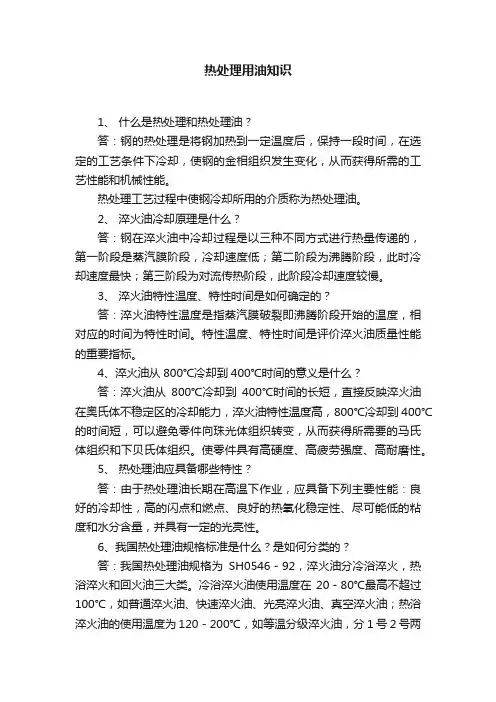

热处理用油知识1、什么是热处理和热处理油？答：钢的热处理是将钢加热到一定温度后，保持一段时间，在选定的工艺条件下冷却，使钢的金相组织发生变化，从而获得所需的工艺性能和机械性能。

热处理工艺过程中使钢冷却所用的介质称为热处理油。

2、淬火油冷却原理是什么？答：钢在淬火油中冷却过程是以三种不同方式进行热量传递的，第一阶段是蒸汽膜阶段，冷却速度低；第二阶段为沸腾阶段，此时冷却速度最快；第三阶段为对流传热阶段，此阶段冷却速度较慢。

3、淬火油特性温度、特性时间是如何确定的？答：淬火油特性温度是指蒸汽膜破裂即沸腾阶段开始的温度，相对应的时间为特性时间。

特性温度、特性时间是评价淬火油质量性能的重要指标。

4、淬火油从800℃冷却到400℃时间的意义是什么？答：淬火油从800℃冷却到400℃时间的长短，直接反映淬火油在奥氏体不稳定区的冷却能力，淬火油特性温度高，800℃冷却到400℃的时间短，可以避免零件向珠光体组织转变，从而获得所需要的马氏体组织和下贝氏体组织。

使零件具有高硬度、高疲劳强度、高耐磨性。

5、热处理油应具备哪些特性？答：由于热处理油长期在高温下作业，应具备下列主要性能：良好的冷却性，高的闪点和燃点、良好的热氧化稳定性、尽可能低的粘度和水分含量，并具有一定的光亮性。

6、我国热处理油规格标准是什么？是如何分类的？答：我国热处理油规格为SH0546－92，淬火油分冷浴淬火，热浴淬火和回火油三大类。

冷浴淬火油使用温度在20－80℃最高不超过100℃，如普通淬火油、快速淬火油、光亮淬火油、真空淬火油；热浴淬火油的使用温度为120－200℃，如等温分级淬火油，分1号2号两种；回火油也分1号(用于100－180℃)和2号(用于180－270℃)两种。

7、什么是淬火油，回火油？答：在淬火工艺过程中所用的冷却介质称为淬火油，淬火油是热处理工艺的主要代表，在回火过程中所用的热处理油称为回火油。

8、什么是光亮淬火油？答：被加热到一定温度的金属零件通过淬火油冷却以后仍能保持光亮的表面，该淬火油称为光亮淬火油。

举几个例子看淬火油的基础油和添加剂的作用。

1、真空淬火油。

众所周知真空淬火油必须具备低的饱和蒸汽压、高且稳定的冷却能力、良好的光亮性和热稳定性。

那么“低的饱和蒸汽压”，要通过基础油来实现，要求基础油的馏程要窄，沸点要高；“高且稳定的冷却能力”要求催冷剂效果和使用寿命；“光亮性”要求要由添加光亮剂来实现；“热稳定性”除基础油自身的抗氧化性能外，还要添加抗氧剂，尤其是高温抗氧剂，如耐高温胺类抗氧剂和耐高温酚类抗氧剂。

常规抗氧剂T501（BHT）也就是在100度以下才有效果，超过这个温度就失效了。

当然，有的添加剂是集催冷、抗氧、光亮于一身的多重功效，如某分子量的聚**2、快速淬火油。

一般的快速淬火油40度粘度在15-25cSt。

那么基础油一般选用60N、70N、70P、75SN、100SN，差一些的选用10#、15#、20#机械油，或变压器油等。

其添加剂一般选用某型分子量的聚**，或可以形成灰分的聚合性磺酸盐、磷酸盐、水杨酸盐或硬脂酸盐，再有的添加油酰肌氨酸、无水山梨糖醇油酸盐等以利于缩短蒸汽膜的形成，提高冷却性能和热稳定性，还可减少变形。

如下面配比的快速淬火油（70N*96.8%+聚***3.2%），用ISO9950标准的冷却特性检测仪检测结果如下：最大冷速=103，最大冷速温度647，300度冷速=8，600度时间=7秒，400度时间=11.5秒，200度时间=42.5秒。

3、光亮淬火油。

其40度粘度一般为30cSt左右。

但其基础油一般不直接采用150SN或32#机械油，而是由较低粘度的70N与高粘度的150BS进行调配。

添加剂一般为光亮剂、催冷剂、抗氧剂。

如某国某型光亮淬火油配比如下：70P*80%+150BS*15%+KC光亮剂*2.5%+KC 聚***2.5%，可广泛用于驱动轴、差速齿、薄板、弹簧、螺栓、螺钉等要求中位冷却特性的处理物品。

光亮剂类型有咪唑啉油酸盐、萜烯树脂、油酰肌氨酸等。

4、调质淬火油。

淬火油的标准摘要：一、淬火油的定义与作用二、淬火油的主要性能指标1.粘度2.冷却性能3.热氧化安定性4.起泡性能5.过滤性三、淬火油的分类及选用1.普通淬火油2.快速淬火油3.真空淬火油4.特殊用途淬火油四、淬火油的使用与维护1.油温控制2.过滤与清洁3.定期检测与更换五、淬火油的发展趋势正文：淬火油是一种用于淬火工艺过程中的热处理油，它能迅速将金属工件加热至淬火温度，并在冷却过程中充分发挥冷却作用，使金属工件获得所需的硬度和韧性。

作为一种关键的金属加工助剂，淬火油在金属加工行业具有举足轻重的地位。

一、淬火油的定义与作用淬火油，又称为淬火液，是一种具有高热传导性能的油性液体。

在淬火过程中，淬火油的主要作用是迅速将金属工件加热至淬火温度，并在冷却过程中充分发挥冷却作用，使金属工件获得所需的硬度和韧性。

此外，淬火油还能有效减少工件淬火变形和淬火裂纹，提高工件的加工质量。

二、淬火油的主要性能指标1.粘度：粘度是衡量淬火油流动阻力的一个重要参数。

合适的粘度有利于工件表面淬火均匀，并降低油品的耗损。

2.冷却性能：冷却性能是淬火油的关键性能指标，它直接影响金属工件淬火后的硬度和韧性。

冷却性能良好的淬火油能有效减少淬火变形和淬火裂纹。

3.热氧化安定性：热氧化安定性是指淬火油在高温下抵抗氧化分解的能力。

热氧化安定性好的淬火油可以保证长时间使用过程中性能稳定。

4.起泡性能：起泡性能是指淬火油在搅拌和工件运动过程中产生气泡的特性。

低起泡性能有利于保持淬火油表面的平静，减少气泡对工件淬火效果的影响。

5.过滤性：过滤性是指淬火油在过滤过程中能有效去除金属屑和杂质的能力。

良好的过滤性能可以保证淬火油的清洁度，延长油品的使用寿命。

三、淬火油的分类及选用1.普通淬火油：适用于一般金属工件的淬火处理，具有良好的冷却性能和热氧化安定性。

2.快速淬火油：适用于要求快速冷却的金属工件，具有较高的冷却速度和较好的热稳定性。

3.真空淬火油：适用于真空炉中的淬火工艺，具有良好的热氧化安定性和低起泡性能。

淬火油的使用常识A、淬火油的冷却原理是什么？淬火油是将金属材料加热到相变温度以上，保温一段时间后迅速地投入到介质中冷却，得到马氏体组织，这种操作过程称为淬火。

钢在介质中冷却是以3种不同的方式进行热量传递的。

1、第一阶段即蒸气膜阶段，这个阶段的冷却速度很低。

随着冷却时间的延长，零件温度不断下降，蒸气膜稳定性也逐渐降低，最后因蒸气膜破裂而进入第2阶段。

2、第二阶段为沸腾阶段。

当蒸气膜破裂并消失以后，使淬火介质直接与零件表面接触，淬火介质就从零件上吸取大量的热量。

阻碍着淬火介质的流动，吸收了热量的介质不断逸出大量的气泡，而新的介质继续在零件周围激烈沸腾，形成沸腾阶段。

这时冷却速度最大。

随着零件温度不断下降，沸腾现象渐趋消失。

当零件温度低于淬火介质的沸点时，沸腾现象立即消失，便转入第3阶段。

3、第三阶段为对流传热阶段。

零件经过沸腾阶段，周围淬火介质的温度与零件温度接近，而远离零件处的介质温度较低。

由于零件周围的淬火介质与其他地方的介质温度不同，使淬火介质产生对流现象。

对流传热阶段的冷却速度较慢。

B、特性温度、特性时间、对流起始温度指的是什么？是怎样确定的？淬火油特性温度是指蒸气膜破裂即沸腾阶段开始的温度相对应的时间为特性时间，是根据冷却过程曲线描绘出来的，即根据冷却曲线上部出现的明显突区，沿突变区作两条切线，切线相交点A为特性点，A点所对应的纵坐标（温度坐标）为特性温度、A点所对应的横坐标（时间坐标）为特性时间。

对流起始温度是指沸腾阶段结束，对流起始阶段开始的温度，也是根据冷却过程曲线描绘出来的，即沿冷却曲线下部出现的突变区作两条切线，切线相交点B为另一特性点，B点所对应的纵坐标（温度坐标）即为对流阶段起始温度。

这几项指标是评价淬火油很重要的指标。

C、淬火油从800℃冷却到400℃时间的意义是什么？钢淬火的目的是为了获得马氏体或下贝氏体组织，从而使零件具有高硬度、高疲劳强度、高耐磨性等，要达到这个目的，就要求淬火介质的冷却速度必须大于临界冷却速度，即要求淬火油特性温度高，800℃冷却到400℃的时间短，以躲过“C”曲线鼻尖区，即奥氏体不稳定区，避免淬火零件向珠光体类型的组织转变，从而获得所需要的马氏体组织或下贝氏体组织。

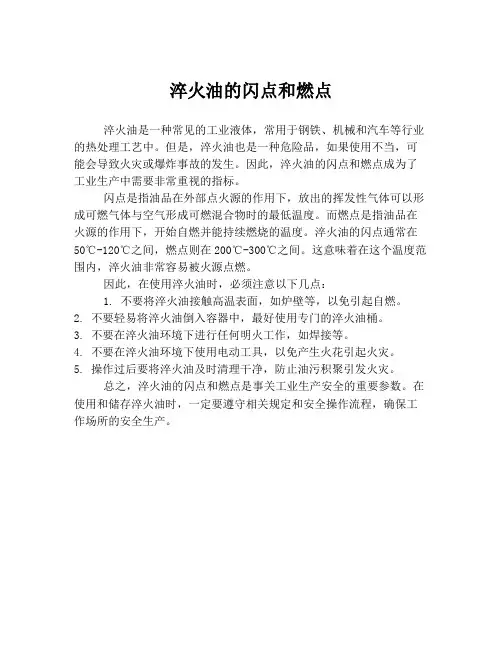

淬火油的闪点和燃点
淬火油是一种常见的工业液体，常用于钢铁、机械和汽车等行业的热处理工艺中。

但是，淬火油也是一种危险品，如果使用不当，可能会导致火灾或爆炸事故的发生。

因此，淬火油的闪点和燃点成为了工业生产中需要非常重视的指标。

闪点是指油品在外部点火源的作用下，放出的挥发性气体可以形成可燃气体与空气形成可燃混合物时的最低温度。

而燃点是指油品在火源的作用下，开始自燃并能持续燃烧的温度。

淬火油的闪点通常在50℃-120℃之间，燃点则在200℃-300℃之间。

这意味着在这个温度范围内，淬火油非常容易被火源点燃。

因此，在使用淬火油时，必须注意以下几点：
1. 不要将淬火油接触高温表面，如炉壁等，以免引起自燃。

2. 不要轻易将淬火油倒入容器中，最好使用专门的淬火油桶。

3. 不要在淬火油环境下进行任何明火工作，如焊接等。

4. 不要在淬火油环境下使用电动工具，以免产生火花引起火灾。

5. 操作过后要将淬火油及时清理干净，防止油污积聚引发火灾。

总之，淬火油的闪点和燃点是事关工业生产安全的重要参数。

在使用和储存淬火油时，一定要遵守相关规定和安全操作流程，确保工作场所的安全生产。

淬火油的基本知识１前言无论什么工件的淬火对淬火油的最基本的要求是淬火油性能的稳定，尤其是淬火油的冷却性能。

淬火油是一种多组分的高分子有机化合物，随时都在变化之中，因此对淬火油的现场管理就十分重要。

淬火油的技术指标很多，有理化指标、冷却性能指标、抗氧化性能指标、光亮性能指标、饱和蒸汽压等。

在现场主要是控制淬火油的冷却性能。

按照SH 0564《热处理油》的规定是：特性温度、800-400℃的冷却时间和800-300℃的冷却时间。

前两项是淬火油的高温区冷却性能，后一项是淬火油的低温区冷却性能。

按照SH 0564《热处理油》，淬火油冷却性能的规定如表１：项目特性温度℃不低于800-400℃的冷却时间，s,(80℃) 不大于800-300℃的冷却时间,s, (80℃) 不大于特性温度℃不低于800-400℃的冷却时间,s, (120℃) 不大于特性温度℃不低于800-400℃的冷却时间,s，(160℃)不大于普通淬火油520 5.0 快速淬火油600 4.0 超速淬火油585 6.0 快速光亮淬火油600 4.51号真空淬火油600 5.52真空淬火油585 7.51号等温分级淬火油600 5.02号等温分级淬火油600 5.0 600 6.0表１淬火油冷却性能(SH 0564)２淬火油技术指标的含义淬火油的理化指标，如运动粘度、开口闪点、水分等可到石油公司去检测。

我国已经采用了国际上通用的40℃或100℃运动粘度。

运动粘度热处理油的一个重要指标，它的变化反映了淬火油的老化程度。

我们用粘度比来表示。

粘度比＝服役油的粘度／新油的粘度正在服役油的运动粘度(40℃100℃)与新油运动粘度的比，建议不超过1.3。

国内淬火油的运动粘度对冷油来说,是15-40mm2 /s(40℃)，对热油来说是15-50 mm2 /s(100℃)。

开口闪点：在标准条件下加热油品，油品的蒸气与空气的混合物和明火接触时，开始闪火并立即熄灭的温度，称为闪点。

光亮淬火油摘要：光亮淬火油是一种在金属加工工业中广泛使用的淬火介质。

它通过对金属进行淬火处理，提高了金属材料的硬度和强度，同时减小了变形和裂纹的风险。

本文将介绍光亮淬火油的工作原理、制备方法以及在工业中的应用。

1. 引言光亮淬火油是一种专门用于金属淬火处理的油剂。

金属在制造过程中经历多种加工和处理过程，其中淬火是一种常用的工艺，旨在提高金属的硬度和强度。

光亮淬火油由于其良好的淬火效果和对金属材料的细致处理而广泛应用于制造业。

2. 光亮淬火油的工作原理光亮淬火油的工作原理基于油剂的热传导性能和气化特性。

在淬火过程中，金属材料被迅速加热至临界温度，然后通过浸入光亮淬火油中，使金属表面迅速冷却。

光亮淬火油具有较高的导热系数和揮发度，使金属材料能够快速冷却，从而产生细小的晶粒结构和高硬度。

3. 光亮淬火油的制备方法光亮淬火油的制备方法主要包括原料选择、油剂配制和油剂处理。

首先，选择耐高温和化学稳定性好的原料作为基础油，如矿物油或合成油。

其次，根据淬火要求确定添加剂的种类和比例，如抗氧化剂和抗腐蚀剂。

最后，通过搅拌和加热等处理步骤将原料和添加剂混合制得光亮淬火油。

4. 光亮淬火油的应用光亮淬火油在金属加工工业中有着广泛的应用。

首先，它被广泛应用于机械加工和金属热处理行业。

通过对金属进行淬火处理，光亮淬火油能够提高金属的硬度和强度，从而增加产品的质量和使用寿命。

其次，光亮淬火油还可以用于汽车制造业，提供高硬度和高安全性的金属零部件。

此外，光亮淬火油还可以在模具制造、航空航天和电子元器件等领域得到应用。

5. 光亮淬火油的优势和挑战光亮淬火油相比于其他淬火介质具有独特的优势。

首先，它具有良好的导热性能，能够快速传递热量，使金属材料迅速冷却。

其次，光亮淬火油对金属表面有良好的润湿性，能够均匀包覆金属材料，确保均匀的冷却效果。

然而，光亮淬火油的使用也存在一些挑战，如需要合理选择和控制处理温度，以及处理废弃物的环境问题。
