淬火油的使用常识

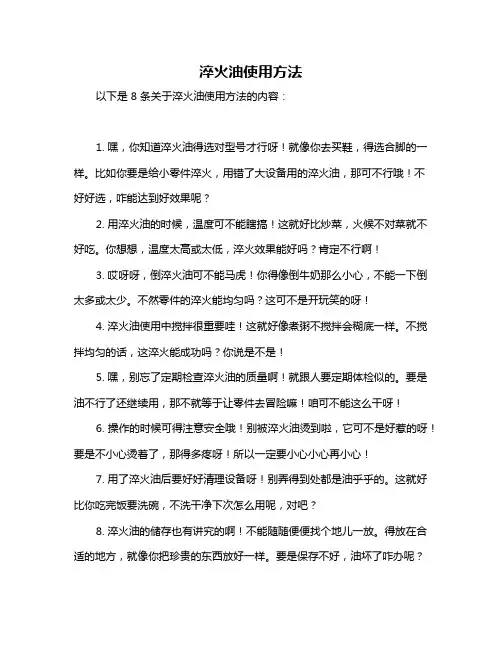

淬火油使用方法
以下是 8 条关于淬火油使用方法的内容：
1. 嘿，你知道淬火油得选对型号才行呀！就像你去买鞋，得选合脚的一样。

比如你要是给小零件淬火，用错了大设备用的淬火油，那可不行哦！不好好选，咋能达到好效果呢？
2. 用淬火油的时候，温度可不能瞎搞！这就好比炒菜，火候不对菜就不好吃。

你想想，温度太高或太低，淬火效果能好吗？肯定不行啊！
3. 哎呀呀，倒淬火油可不能马虎！你得像倒牛奶那么小心，不能一下倒太多或太少。

不然零件的淬火能均匀吗？这可不是开玩笑的呀！
4. 淬火油使用中搅拌很重要哇！这就好像煮粥不搅拌会糊底一样。

不搅拌均匀的话，这淬火能成功吗？你说是不是！
5. 嘿，别忘了定期检查淬火油的质量啊！就跟人要定期体检似的。

要是油不行了还继续用，那不就等于让零件去冒险嘛！咱可不能这么干呀！
6. 操作的时候可得注意安全哦！别被淬火油烫到啦，它可不是好惹的呀！要是不小心烫着了，那得多疼呀！所以一定要小心小心再小心！
7. 用了淬火油后要好好清理设备呀！别弄得到处都是油乎乎的。

这就好比你吃完饭要洗碗，不洗干净下次怎么用呢，对吧？
8. 淬火油的储存也有讲究的啊！不能随随便便找个地儿一放。

得放在合适的地方，就像你把珍贵的东西放好一样。

要是保存不好，油坏了咋办呢？
我的观点结论就是：使用淬火油可得认真对待每一个环节呀，这样才能达到最好的效果！。

淬火油的使用常识A、淬火油的冷却原理是什么？淬火油是将金属材料加热到相变温度以上，保温一段时间后迅速地投入到介质中冷却，得到马氏体组织，这种操作过程称为淬火。

钢在介质中冷却是以3种不同的方式进行热量传递的。

1、第一阶段即蒸气膜阶段，这个阶段的冷却速度很低。

随着冷却时间的延长，零件温度不断下降，蒸气膜稳定性也逐渐降低，最后因蒸气膜破裂而进入第2阶段。

2、第二阶段为沸腾阶段。

当蒸气膜破裂并消失以后，使淬火介质直接与零件表面接触，淬火介质就从零件上吸取大量的热量。

阻碍着淬火介质的流动，吸收了热量的介质不断逸出大量的气泡，而新的介质继续在零件周围激烈沸腾，形成沸腾阶段。

这时冷却速度最大。

随着零件温度不断下降，沸腾现象渐趋消失。

当零件温度低于淬火介质的沸点时，沸腾现象立即消失，便转入第3阶段。

3、第三阶段为对流传热阶段。

零件经过沸腾阶段，周围淬火介质的温度与零件温度接近，而远离零件处的介质温度较低。

由于零件周围的淬火介质与其他地方的介质温度不同，使淬火介质产生对流现象。

对流传热阶段的冷却速度较慢。

B、特性温度、特性时间、对流起始温度指的是什么？是怎样确定的？淬火油特性温度是指蒸气膜破裂即沸腾阶段开始的温度相对应的时间为特性时间，是根据冷却过程曲线描绘出来的，即根据冷却曲线上部出现的明显突区，沿突变区作两条切线，切线相交点A为特性点，A点所对应的纵坐标（温度坐标）为特性温度、A点所对应的横坐标（时间坐标）为特性时间。

对流起始温度是指沸腾阶段结束，对流起始阶段开始的温度，也是根据冷却过程曲线描绘出来的，即沿冷却曲线下部出现的突变区作两条切线，切线相交点B为另一特性点，B点所对应的纵坐标（温度坐标）即为对流阶段起始温度。

这几项指标是评价淬火油很重要的指标。

C、淬火油从800℃冷却到400℃时间的意义是什么？钢淬火的目的是为了获得马氏体或下贝氏体组织，从而使零件具有高硬度、高疲劳强度、高耐磨性等，要达到这个目的，就要求淬火介质的冷却速度必须大于临界冷却速度，即要求淬火油特性温度高，800℃冷却到400℃的时间短，以躲过“C”曲线鼻尖区，即奥氏体不稳定区，避免淬火零件向珠光体类型的组织转变，从而获得所需要的马氏体组织或下贝氏体组织。

淬火油的闪点和燃点
淬火油是一种常见的工业液体，常用于钢铁、机械和汽车等行业的热处理工艺中。

但是，淬火油也是一种危险品，如果使用不当，可能会导致火灾或爆炸事故的发生。

因此，淬火油的闪点和燃点成为了工业生产中需要非常重视的指标。

闪点是指油品在外部点火源的作用下，放出的挥发性气体可以形成可燃气体与空气形成可燃混合物时的最低温度。

而燃点是指油品在火源的作用下，开始自燃并能持续燃烧的温度。

淬火油的闪点通常在50℃-120℃之间，燃点则在200℃-300℃之间。

这意味着在这个温度范围内，淬火油非常容易被火源点燃。

因此，在使用淬火油时，必须注意以下几点：
1. 不要将淬火油接触高温表面，如炉壁等，以免引起自燃。

2. 不要轻易将淬火油倒入容器中，最好使用专门的淬火油桶。

3. 不要在淬火油环境下进行任何明火工作，如焊接等。

4. 不要在淬火油环境下使用电动工具，以免产生火花引起火灾。

5. 操作过后要将淬火油及时清理干净，防止油污积聚引发火灾。

总之，淬火油的闪点和燃点是事关工业生产安全的重要参数。

在使用和储存淬火油时，一定要遵守相关规定和安全操作流程，确保工作场所的安全生产。

1.光亮淬火油(油温70℃下淬火)光亮淬火油主要适用于维护氛围炉淬火时作为冷却介质，可用于中小截面轴承加热器钢、工模具钢、量刃具钢仪器仪表等零件淬火，也可用于非维护氛围淬火炉处置淬透性好的钢材。

该油运用温度60℃～80℃为好。

运用中一定要控制水分含量，当水分含量大于200μg/g时，光亮度急剧降落，必需对淬火油停止处置，否则严重影响零件的淬火质量。

2.快速光亮淬火油(油温80℃下淬火)快速光亮淬火油主要适用于汽车、拖拉机、轴承加热器及纺织机械行业维护氛围淬火。

可用于汽车齿轮渗碳及碳氮共渗淬火，也可用于其它钢材维护氛围下淬火时作为冷却介质或用于非维护氛围炉。

运用中最高油温不超越100℃，保证油品有长期稳定的冷却才能和良好的淬火光亮性。

严禁水分和其他油品混入，少量水分可能严重影响淬火零件外表状态。

维护氛围中应严厉控制碳黑和硫含量，它也影响零件淬火后的质量。

3.普通淬火油(油温60℃下淬火)普通淬火油主要可用于盐浴炉、箱式炉、井式炉普通工艺淬火，不宜与其他油品混用。

换油时，要彻底清算油槽。

该油品最佳运用温度为50℃～80℃，最高运用温度不超越80℃，以免影响运用寿命。

油槽中应装置搅拌或油的循环安装，进一步进步油品的冷却才能，使工件外表能平均冷却，并应定期向油槽中补充新油。

青岛丰东热处理有限公司专业提供热处理服务，可为客户提供化学热处理(渗碳、渗氮、碳氮共渗)、真空热处理、等离子热处理(离子渗氮)、常规热处理(含深冷处理)等四大领域的热处理加工服务。

欢迎新老客户来电咨询，电话：4006577217。

“青岛丰东热处理”微信公众号提供热“新鲜”的处理行业动态及资讯，如果您对热处理相关知识感兴趣，欢迎关注我们，青岛丰东期待与您共同进步！。

淬火油学品安全技术说明书
淬火油是一种用于热处理金属的液体介质，具有高温稳定性和良好的冷却性能。

为了确保淬火油的安全使用，以下是淬火油的详细精确的安全技术说明书：
1. 淬火油的存储和处理：
- 淬火油应存放在干燥、通风良好的地方，远离火源和易燃物。

- 避免淬火油接触皮肤、眼睛和呼吸道。

使用时应佩戴防护手套、护目镜和呼吸器。

- 淬火油不应与水接触，避免产生剧烈的化学反应。

2. 淬火油的使用：
- 在使用淬火油之前，应先确保工作区域没有明火或其他可能引发火灾的危险物。

- 使用淬火油时，应遵循正确的操作程序和安全规范，确保操作人员的安全。

- 淬火油的温度应控制在适当范围内，避免过高或过低的温度导致淬火效果不佳或引发危险。

3. 废弃淬火油的处理：
- 废弃的淬火油应按照当地环境法规进行处理，不得随意倾倒或排放到环境中。

- 废弃淬火油应妥善封存，并委托专业单位进行处理或回收。

4. 防火和事故处理：
- 在使用淬火油的工作区域内应设置灭火设备，并定期
检查和维护。

- 如发生淬火油泄漏或火灾事故，应立即采取适当的应急措施，包括通知相关人员、封锁泄漏源、使用适当的灭火剂进行扑灭等。

以上是淬火油的详细精确的安全技术说明书，使用淬火油时请务必遵循相关安全规范和操作程序，确保操作人员的安全和环境的保护。

淬火油的基本知识１前言无论什么工件的淬火对淬火油的最基本的要求是淬火油性能的稳定，尤其是淬火油的冷却性能。

淬火油是一种多组分的高分子有机化合物，随时都在变化之中，因此对淬火油的现场管理就十分重要。

淬火油的技术指标很多，有理化指标、冷却性能指标、抗氧化性能指标、光亮性能指标、饱和蒸汽压等。

在现场主要是控制淬火油的冷却性能。

按照SH 0564《热处理油》的规定是：特性温度、800-400℃的冷却时间和800-300℃的冷却时间。

前两项是淬火油的高温区冷却性能，后一项是淬火油的低温区冷却性能。

按照SH 0564《热处理油》，淬火油冷却性能的规定如表１：项目特性温度℃不低于800-400℃的冷却时间，s,(80℃) 不大于800-300℃的冷却时间,s, (80℃) 不大于特性温度℃不低于800-400℃的冷却时间,s, (120℃) 不大于特性温度℃不低于800-400℃的冷却时间,s，(160℃)不大于普通淬火油520 5.0 快速淬火油600 4.0 超速淬火油585 6.0 快速光亮淬火油600 4.51号真空淬火油600 5.52真空淬火油585 7.51号等温分级淬火油600 5.02号等温分级淬火油600 5.0 600 6.0表１淬火油冷却性能(SH 0564)２淬火油技术指标的含义淬火油的理化指标，如运动粘度、开口闪点、水分等可到石油公司去检测。

我国已经采用了国际上通用的40℃或100℃运动粘度。

运动粘度热处理油的一个重要指标，它的变化反映了淬火油的老化程度。

我们用粘度比来表示。

粘度比＝服役油的粘度／新油的粘度正在服役油的运动粘度(40℃100℃)与新油运动粘度的比，建议不超过1.3。

国内淬火油的运动粘度对冷油来说,是15-40mm2 /s(40℃)，对热油来说是15-50 mm2 /s(100℃)。

开口闪点：在标准条件下加热油品，油品的蒸气与空气的混合物和明火接触时，开始闪火并立即熄灭的温度，称为闪点。

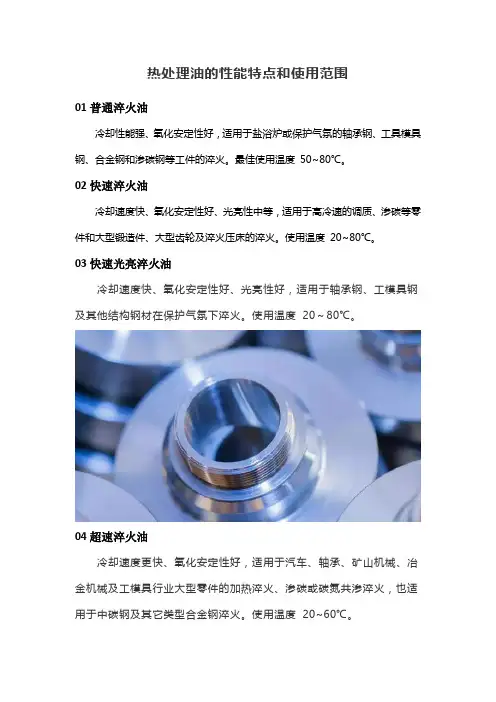

热处理油的性能特点和使用范围
01普通淬火油
冷却性能强、氧化安定性好，适用于盐浴炉或保护气氛的轴承钢、工具模具钢、合金钢和渗碳钢等工件的淬火。

最佳使用温度50~80℃。

02快速淬火油
冷却速度快、氧化安定性好、光亮性中等，适用于高冷速的调质、渗碳等零件和大型锻造件、大型齿轮及淬火压床的淬火。

使用温度20~80℃。

03快速光亮淬火油
冷却速度快、氧化安定性好、光亮性好，适用于轴承钢、工模具钢及其他结构钢材在保护气氛下淬火。

使用温度20～80℃。

04超速淬火油
冷却速度更快、氧化安定性好，适用于汽车、轴承、矿山机械、冶金机械及工模具行业大型零件的加热淬火、渗碳或碳氮共渗淬火，也适用于中碳钢及其它类型合金钢淬火。

使用温度20~60℃。

05真空淬火油
饱和蒸汽压低、冷却性能好，光亮性好，适用于轴承钢、工模具钢、大中型航空结构钢等材料的真空淬火，初用时应在真空下将油中空气脱出。

使用温度20~80℃。

06等温分级淬火油
冷却性能好、零件变形小，适用于轴承钢、渗碳钢制的轴承内外圆、精密零件、汽车齿轮、半轴等工件以及易变形零件的淬火。

使用温度 1 号120℃，2号150℃。

07回火油
黏度大、闪点高、挥发小、热氧化安定性好，适用于淬火后工件回火，1号使用150℃温度，2 号使用温度200℃。

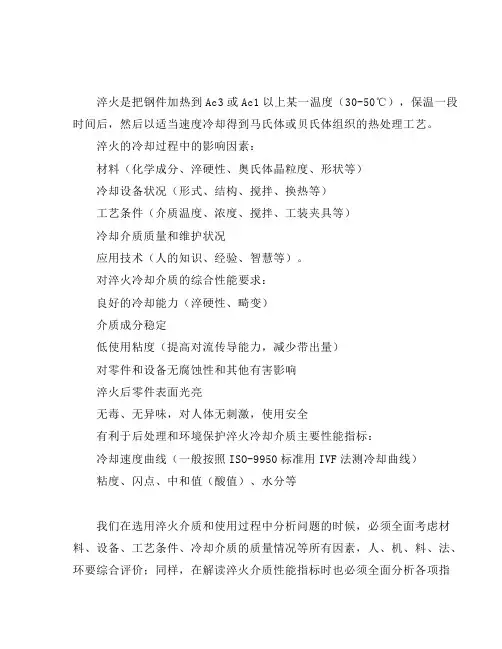

淬火是把钢件加热到Ac3或Ac1以上某一温度（30-50℃），保温一段时间后，然后以适当速度冷却得到马氏体或贝氏体组织的热处理工艺。

淬火的冷却过程中的影响因素：材料（化学成分、淬硬性、奥氏体晶粒度、形状等）冷却设备状况（形式、结构、搅拌、换热等）工艺条件（介质温度、浓度、搅拌、工装夹具等）冷却介质质量和维护状况应用技术（人的知识、经验、智慧等）。

对淬火冷却介质的综合性能要求：良好的冷却能力（淬硬性、畸变）介质成分稳定低使用粘度（提高对流传导能力，减少带出量）对零件和设备无腐蚀性和其他有害影响淬火后零件表面光亮无毒、无异味，对人体无刺激，使用安全有利于后处理和环境保护淬火冷却介质主要性能指标：冷却速度曲线（一般按照ISO-9950标准用IVF法测冷却曲线）粘度、闪点、中和值（酸值）、水分等我们在选用淬火介质和使用过程中分析问题的时候，必须全面考虑材料、设备、工艺条件、冷却介质的质量情况等所有因素，人、机、料、法、环要综合评价；同样，在解读淬火介质性能指标时也必须全面分析各项指标，并和历史数据对比，切忌以偏概全，犯盲人摸象的错误。

以下，我会列举淬火油使用方面可能存在的一些认识上的常见误区，供大家参考。

淬火油及其使用过程中常见误区问题一：如何评价淬火油冷却速度？经常有人拿淬火油冷却曲线的最高冷速大小来评价某种油的冷却性能，这种说法其实似是而非。

我们来看看快速油的冷却速度曲线，要准确评价油的冷却能力必须考虑淬火的对象—钢铁材料，考虑材料因素不得不考虑其C曲线。

对于大部分钢铁材料而言，C曲线拐点温度出现在500-600℃(钢渗碳后表面相当于过共析钢，拐点温度出现在550℃附近)。

因此如果油的最大冷速出现在这一区域的话，或者说淬火油在这一温度区域的冷速大，才是对产品淬火最有利的。

最大冷速必须与最大冷速出现温度结合起来看。

另外，由于IVF法是在特定条件下进行测量的，热电偶材料、尺寸与实际工件都有差异，考虑到工件截面大小，对于大截面工件，由于在实际淬火时其表面和心部冷却都要更慢，因此在这根曲线上还需要考虑400℃冷速，甚至是300℃冷速。

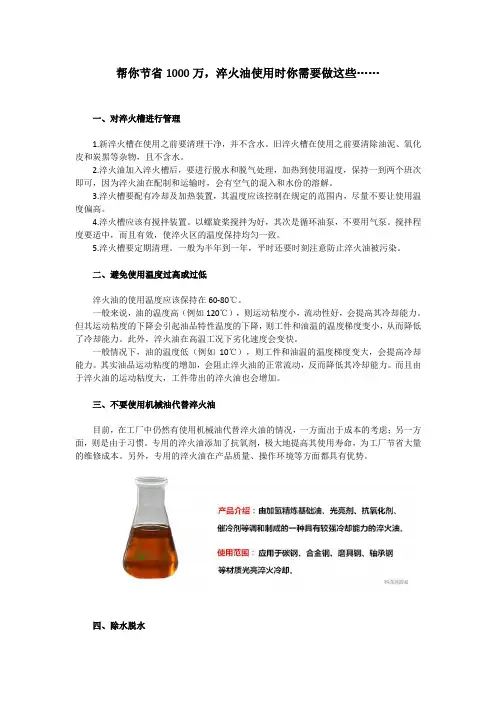

帮你节省1000万，淬火油使用时你需要做这些……一、对淬火槽进行管理1.新淬火槽在使用之前要清理干净，并不含水。

旧淬火槽在使用之前要清除油泥、氧化皮和炭黑等杂物，且不含水。

2.淬火油加入淬火槽后，要进行脱水和脱气处理，加热到使用温度，保持一到两个班次即可，因为淬火油在配制和运输时，会有空气的混入和水份的溶解。

3.淬火槽要配有冷却及加热装置，其温度应该控制在规定的范围内，尽量不要让使用温度偏高。

4.淬火槽应该有搅拌装置。

以螺旋桨搅拌为好，其次是循环油泵，不要用气泵。

搅拌程度要适中，而且有效，使淬火区的温度保持均匀一致。

5.淬火槽要定期清理。

一般为半年到一年，平时还要时刻注意防止淬火油被污染。

二、避免使用温度过高或过低淬火油的使用温度应该保持在60-80℃。

一般来说，油的温度高（例如120℃），则运动粘度小，流动性好，会提高其冷却能力。

但其运动粘度的下降会引起油品特性温度的下降，则工件和油温的温度梯度变小，从而降低了冷却能力。

此外，淬火油在高温工况下劣化速度会变快。

一般情况下，油的温度低（例如10℃），则工件和油温的温度梯度变大，会提高冷却能力。

其实油品运动粘度的增加，会阻止淬火油的正常流动，反而降低其冷却能力。

而且由于淬火油的运动粘度大，工件带出的淬火油也会增加。

三、不要使用机械油代替淬火油目前，在工厂中仍然有使用机械油代替淬火油的情况，一方面出于成本的考虑；另一方面，则是由于习惯。

专用的淬火油添加了抗氧剂，极大地提高其使用寿命，为工厂节省大量的维修成本。

另外，专用的淬火油在产品质量、操作环境等方面都具有优势。

四、除水脱水淬火油中的水有三种状态：沉积的水、悬浮的水和溶解或乳化的水。

沉积的水对淬火油的冷却能力影响不大，但在一定的条件下，如温度、搅拌和乳化剂等都会将沉积的水转变为溶解或乳化的水，对淬火油的冷却能力就很有影响。

而悬浮状态的水一般处于高粘度的淬火油中。

在运输和储存过程中，油中可能混入一些水，水在油中的溶解度很小，通常不超过0.04%(体积)，这种乳化的水对淬火油的破坏作用是非常强大。
