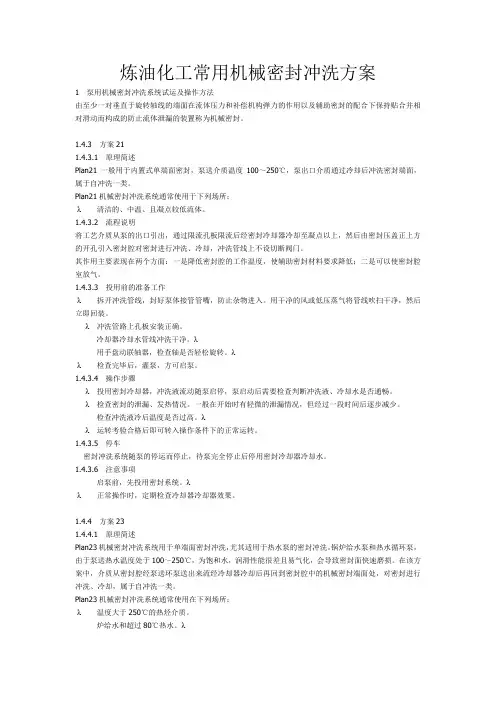

炼油化工常用机械密封冲洗方案1泵用机械密封冲洗系统试运及操作方法由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置称为机械密封。

1.4.3方案211.4.3.1原理简述Plan21一般用于内置式单端面密封，泵送介质温度100～250℃，泵出口介质通过冷却后冲洗密封端面，属于自冲洗一类。

Plan21机械密封冲洗系统通常使用于下列场所：λ清洁的、中温、且凝点较低流体。

1.4.3.2流程说明将工艺介质从泵的出口引出，通过限流孔板限流后经密封冷却器冷却至凝点以上，然后由密封压盖正上方的开孔引入密封腔对密封进行冲洗、冷却，冲洗管线上不设切断阀门。

其作用主要表现在两个方面：一是降低密封腔的工作温度，使辅助密封材料要求降低；二是可以使密封腔室放气。

1.4.3.3投用前的准备工作λ拆开冲洗管线，封好泵体接管管嘴，防止杂物进入。

用干净的风或低压蒸气将管线吹扫干净，然后立即回装。

λ冲洗管路上孔板安装正确。

冷却器冷却水管线冲洗干净。

λ用手盘动联轴器，检查轴是否轻松旋转。

λλ检查完毕后，灌泵，方可启泵。

1.4.3.4操作步骤λ投用密封冷却器，冲洗液流动随泵启停，泵启动后需要检查判断冲洗液、冷却水是否通畅。

λ检查密封的泄漏、发热情况。

一般在开始时有轻微的泄漏情况，但经过一段时间后逐步减少。

检查冲洗液冷后温度是否过高。

λλ运转考验合格后即可转入操作条件下的正常运转。

1.4.3.5停车密封冲洗系统随泵的停运而停止，待泵完全停止后停用密封冷却器冷却水。

1.4.3.6注意事项启泵前，先投用密封系统。

λλ正常操作时，定期检查冷却器冷却器效果。

1.4.4方案231.4.4.1原理简述Plan23机械密封冲洗系统用于单端面密封冲洗，尤其适用于热水泵的密封冲洗。

锅炉给水泵和热水循环泵，由于泵送热水温度处于100～250℃，为饱和水，润滑性能很差且易气化，会导致密封面快速磨损。

自冲洗机械密封工作原理【摘要】自冲洗机械密封是一种常见的密封装置，它通过密封环、自冲洗系统和润滑剂等部件协同工作，实现对设备内部介质的有效封闭。

密封环通过沟槽和弹簧等结构保证密封效果，自冲洗系统则通过对密封环周围的冲洗液体进行控制，保持密封环的清洁和正常工作。

润滑剂的作用在于减少密封环与轴的摩擦，延长其使用寿命。

密封性能受到密封环材料、结构设计等因素的影响。

自冲洗机械密封具有维护简单、耐磨损等优点，适用于化工、石油等领域。

未来发展趋势可能会朝着更加智能、自动化的方向发展。

自冲洗机械密封在工程领域有着广泛的应用前景。

【关键词】自冲洗机械密封、工作原理、密封环、自冲洗系统、润滑剂、密封性能、优点、应用领域、未来发展趋势、总结1. 引言1.1 自冲洗机械密封工作原理自冲洗机械密封是一种在工业设备中广泛应用的密封装置，它通过自动循环的冲洗液体来保持密封环和轴之间的接触面清洁，并实现密封性能的稳定和可靠。

其工作原理主要包括密封环的工作原理、自冲洗系统的工作原理、润滑剂的作用以及影响密封性能的因素。

密封环的工作原理是在轴和密封环之间形成一定的接触压力，通过表面间的微小磨合实现密封效果。

密封环通常由弹性材料制成，具有一定的压缩性和回弹性，能够适应轴的径向运动和温度的变化，保持密封性能稳定。

自冲洗系统通过冲洗液体的循环流动，不仅可以清洗密封环和轴之间的杂质和磨损粒子，还可以将润滑剂带入密封环和轴的接触面，减少摩擦和磨损，提高密封效果和使用寿命。

润滑剂在自冲洗机械密封中起着润滑减摩、冷却密封环和轴的作用，能够有效减少密封环的磨损和温升，保持密封性能的稳定。

自冲洗机械密封的工作原理是通过密封环的压力、自冲洗系统的流动和润滑剂的作用相互配合，实现对轴的密封和保护，提高设备的运行效率和可靠性。

2. 正文2.1 密封环的工作原理密封环的工作原理是自冲洗机械密封中至关重要的一部分。

密封环通常由金属和橡胶等材料制成，其主要作用是在机械密封装置中起到密封和支撑作用。

机械密封冲洗方案及特点冲洗的目的在于防止杂质集积,防止气囊形成，保持和改善润滑等，当冲洗液温度较低时，兼有冷却作用。

冲洗的方式主要有如下：一、内冲洗1.正冲洗（1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔。

（2)应用:用于清洁流体, p1稍大于p进，当温度高或有杂质时，可在管路上设置冷却器、过滤器等2。

反冲洗（1）特点:利用工作主机的被密封介质，由泵的出口端引入密封腔，冲洗后通过管路流回泵入口.（2）应用:用于清洁流体,且p进3。

全冲洗（1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔,冲洗后再经管路流回泵入口。

（2）应用:冷却效果优于前两种，用于清洁流体，且p1与p进和p出相接近时。

二、外冲洗特点：引入外系统与被密封介质相容的清洁流体至密封腔进行冲洗。

应用：外冲洗液压力应比被密封介质大0.05--0.1MPa，适用于介质为高温或固体颗粒的场合。

冲洗液的流量应保证带走热量，还需满足冲洗的需要,不会产生对密封件的冲蚀.为此,需控制密封腔的压力和冲洗的流速,一般清洁冲洗液的流速应小于5m/s；含有颗粒的浆状液体须小于3m/s，为达到上述的流速值，冲洗液与密封腔压力的差值应〈0.5MPa，一般取0.05——0。

1MPa,对双端面机械密封可取0.1--0。

2MPa。

冲洗液进入和排出密封腔的孔口位置，应设置在密封端面附近，且应在我说脏话了,对不起大家了！近动环侧，为了防止石墨环被冲蚀或因冷却不均引起温差变形,以及杂质堆积和结焦等，可采用切向引入或多点冲洗。

必要时,冲洗液可以是热水或蒸汽机械密封的安装和技术要求机械密封是精密的部件，制造精度及安装精度要求都很严格,如果装配不当就会影响密封性能，要正确安装必须注意以下几点：泵用机械密封的安装1、对机、泵以及机械密封的配合部分技术要求:a.轴弯曲度最大不得超过0。

05mm。

b.轴在安装机械密封处的振摆量不得大于0.1mm.c。

机械密封冲洗方案详细机械密封冲洗方案是一种常用的解决机械密封泄漏问题的方法。

通过冲洗，可以有效清除机械密封处的杂质，降低泄漏风险，提高设备的安全性和稳定性。

本文将详细介绍机械密封冲洗方案的具体步骤和操作要点。

一、冲洗前的准备工作1. 确保冲洗系统正常运行，并检查冲洗系统的工作状态。

确保冲洗介质的供应稳定，流量足够，并且没有异常情况。

2. 检查机械密封的密封性能和工作状态。

确保机械密封无磨损、无泄漏，并且密封件的状态良好。

3. 清理冲洗系统的管道和设备，确保无杂质和污垢的存在。

二、机械密封冲洗方案1. 打开冲洗介质的供应阀门，并根据需要调整流量大小。

2. 首先从机械密封的泄漏处开始进行冲洗，通过冲洗介质的流动，清除泄漏处的杂质和污垢。

3. 沿着机械密封的密封面方向，逐渐向外进行冲洗。

确保所有的泄漏处都得到充分清洁，并且没有残留物。

4. 如果有多个机械密封需要冲洗，按照一定的顺序进行，确保每个机械密封的冲洗均匀且充分。

5. 冲洗结束后，关闭冲洗介质的供应阀门。

检查机械密封的泄漏情况，确保冲洗的效果良好。

6. 根据需要，可以进行后续的测试和调整。

如果有必要，可以对机械密封进行重新安装和调整。

三、操作要点1. 在冲洗过程中，注意控制好冲洗介质的流量和压力。

过大的流量和压力可能会影响机械密封的正常工作，甚至造成损坏。

2. 注意冲洗介质的选择。

应选择适合机械密封材料和工作环境的介质，以免引起不必要的损坏或泄漏。

3. 冲洗过程中，应定期检查机械密封的工作情况，确保冲洗的效果正常。

如有异常情况，应及时采取措施进行修复或更换。

4. 在机械密封冲洗过程中，需要注意安全问题。

操作人员应戴好防护设备，避免接触冲洗介质和机械密封的泄漏处。

5. 冲洗结束后，应对冲洗系统进行清理和维护，以免造成二次污染或设备损坏。

通过机械密封冲洗方案的实施，可以有效解决机械密封泄漏问题，保障设备的正常运行。

操作人员在进行机械密封冲洗时，应严格按照要求进行操作，确保冲洗的效果和安全。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：机械密封冲洗方案介绍# 机械密封冲洗方案介绍---## 引言机械密封是用于防止流体在机械设备中泄漏的关键组件。

常见的机械密封冲洗方案有循环冷却水冲洗和自清洗密封。

## 循环冷却水冲洗循环冷却水冲洗是一种常见的机械密封冷却方式。

其原理是通过循环的冷却水来降低机械密封的温度，以防止密封件因高温而失效。

### 冷却水系统冷却水系统包括冷却水供应系统和循环冷却水回收系统。

冷却水供应系统负责提供冷却水，通常需要根据具体的工艺要求选择合适的冷却水类型和温度。

循环冷却水回收系统则负责将冷却水循环使用，确保冷却水的持续供应。

### 冷却水冲洗过程冷却水冲洗过程包括以下几个步骤：1. 将冷却水通过水泵供应到机械密封处。

2. 冷却水流经机械密封，通过带热的冷却水带走机械密封产生的热量。

3. 冷却水流经机械密封后，流入循环冷却水回收系统。

4. 循环冷却水回收系统将冷却水过滤、冷却和处理后再次供应给机械密封。

### 冷却水冲洗的优势与注意事项冷却水冲洗方案的优势在于：- 冷却水冲洗可以有效降低机械密封的温度，提高密封件的工作寿命。

- 冷却水冲洗可以防止润滑油或其它润滑材料因高温而失效，保证机械设备的正常运行。

注意事项包括：- 冷却水冲洗的流量和温度需要根据实际情况进行合理选择，避免冷却水过热或过冷，影响机械密封的正常工作。

- 冷却水冲洗系统需要定期进行维护和保养，确保系统的稳定性和正常运行。

## 自清洗密封自清洗密封是一种通过流体本身冲洗机械密封的冷却方式。

其原理是利用流体的压力和流速将机械密封周围的污垢冲洗干净，以保证密封件的正常工作。

### 自清洗密封的工作原理自清洗密封的工作原理可以概括为以下几个步骤：1. 流体通过机械密封的密封面，产生较大的冲击和剪切力。

2. 冲击和剪切力将机械密封周围的污垢清洗干净，防止污垢积累导致泄漏。

机械密封的常用冲洗和冷却方式
首先，机械密封的常用冲洗方式包括，外部冲洗、内部冲洗和
间隙流体冲洗。

外部冲洗是指通过外部管道将清洁液体或气体引入
机械密封的密封腔，以防止介质渗漏或减少泄漏量。

内部冲洗是指
通过内部管道将清洁液体或气体引入机械密封的密封腔，以冲洗密
封面，减少泄漏和防止固体颗粒进入密封间隙。

间隙流体冲洗是指
在机械密封的密封面之间形成一定的流体动态压力，以防止介质渗
漏和减少摩擦热。

其次，机械密封的常用冷却方式包括，外部冷却、内部冷却和
介质冷却。

外部冷却是指通过外部管道将冷却介质引入机械密封的
密封腔，以降低密封部件的温度，减少摩擦热和磨损。

内部冷却是
指通过内部管道将冷却介质引入机械密封的密封腔，以降低密封部
件的温度，减少密封面的磨损和延长使用寿命。

介质冷却是指利用
介质本身的低温特性，通过介质的循环流动来达到冷却密封部件的
目的。

此外，还有一些其他的常用冲洗和冷却方式，例如，气体冷却、水冷却、循环冷却等。

这些方式都可以根据具体的工况和要求来选
择和应用，以保证机械密封的正常运行和使用寿命。

总的来说，机械密封的常用冲洗和冷却方式有很多种，每种方
式都有其适用的场合和特点，选择合适的方式可以有效地保护机械
密封，减少泄漏和延长使用寿命。

希望以上回答能够满足你的需求。

1泵用机械密封冲洗系统试运及操作方法由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置称为机械密封。

1.1机械密封的基本要求一般地，机械密封的设计和运行必须满足其整个工作寿命期间若干基本要求。

这些基本要求是：λ液体必须始终与密封界面的进口接触。

界面进口处的液体必须小于局部压力下的沸点温度。

λλ补偿环必须始终保持自由灵活且轴向自动调节。

补偿环和非补偿环都必须防止在扭转载荷下相对轴或腔体打滑和旋转。

λλ当轴在轴向移动时，尤其当未加压时，弹簧力必须足以使密封端面保持接触。

至少一个密封环应为高导热率材料。

λλ一个密封端面应为耐磨材料，当磨损时保持光滑。

高速下，非补偿环应旋转并且致密，具有均匀轮廓λλ密封应为平衡型。

1.2机械密封的冲洗分类机械密封的冲洗是一种控制温度、延长机械密封寿命的最有效措施。

冲洗的目的在于带走热量、降低密封腔温度，防止液膜气化，改善润滑条件，防止干运转、杂质沉积和气囊形成。

按照API682标准，根据密封冲洗方案的不同，大致可分为20种，分别是：单封方案：plan01，plan02，plan11，plan13，plan14，plan21，plan23，plan31，plan32，plan41。

双封方案：plan52，plan53A，plan53B，plan53C，plan54。

急冷方案：plan62。

干气密封：plan72，plan74，plan75，plan76。

泵用干气密封在我厂暂时没有使用，故不作介绍。

1.3机械密封及冲洗系统组成机械密封组件一般由四大部分组成：λ由静止环和旋转环组成的一对密封端面，该密封端面也称为摩擦副，是机械密封的核心；以弹性元件为主的补偿缓冲机构；λλ辅助密封机构；λ使动环和轴一起旋转的传动机构。

机械密封冲洗系统由压力罐、换热器、过滤器、旋液分离器、孔板等基本器件组成。

此外，还包括密封腔、端盖、轴套、端盖辅助密封件、泵送环、管件、阀件、仪表等。
