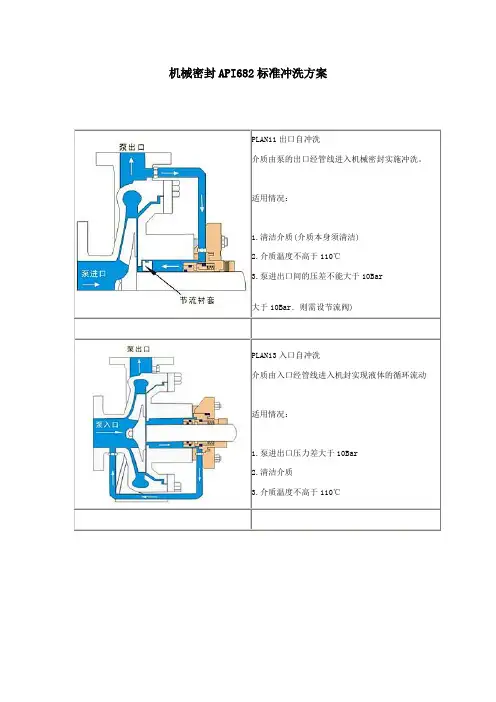

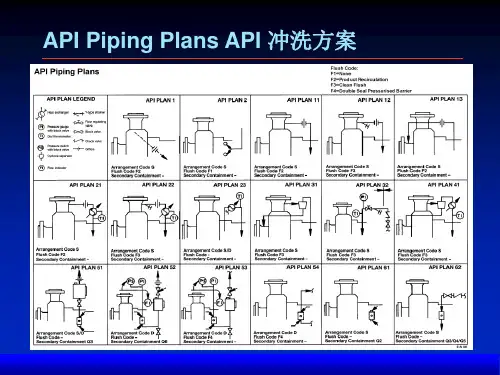

机械密封API682标准冲洗方案PLAN11出口自冲洗介质由泵的出口经管线进入机械密封实施冲洗。
适用情况：1.清洁介质(介质本身须清洁)2.介质温度不高于110℃3.泵进出口间的压差不能大于10Bar大于10Bar．则需设节流阀)PLAN13入口自冲洗介质由入口经管线进入机封实现液体的循环流动适用情况：1.泵进出口压力差大于10Bar2.清洁介质3.介质温度不高于110℃PLAN21出口冷却自冲洗介质由泵的出口经冷却器降温后，再进入机械密封，实现对密封的冷却.适用情况：1.介质温度高于110℃2. 清洁介质PLAN52不加压冷却方式利用压力小于工艺流体压力但不低于大气压力的阻隔流体，注入密封室中。
由于隔流体压力小于工艺流体压力，少量工艺流体泄漏至阻隔流体中，被阻隔流体出密封室，到密封系统或放空系统中进行处理，从而避免工艺流体的直接排放大气和环境的污染。
技术要求:1. 低压阻隔流体防止渗漏，但阻隔液压力不得低于O．7公斤／厘米2. 阻隔流体须清洁，润滑，且和介质相溶3. 阻隔流体的流向应与轴的旋向相同适应场合:低沸点、易汽化的介质危险品不允许介质被污染的制药行业PLAN53加压冷却方式利用压力大于工艺流体和大气压力的阻隔流体注入密封室中，由于阻隔流体压力大于工艺流体压力，防止了工艺流体向阻隔流体的泄漏，从而有效地防止工艺流对大气和环境的污染。
技术要求:1.阻隔流体压力至少比密封腔压力高1—2公斤／厘米2.阻隔流体须清洁，润滑，且和介质相溶3.阻隔流体的流向应与轴的旋向相同适应场合:易结晶或固化的介质易聚合介质常温含颗粒的介质PLAN54加压冷却方式利用加压泵给阻隔流体加压，压力比工艺流体压高1—2公斤／厘米2一方面，提高阻隔流体的循环速度，加快对密封面的冷却；另一方面，阻止工艺流体通过内侧密封向阻隔流体系统的泄漏，避免工艺流体对大气和环境的污染。
技术要求:1. 阻隔流体压力比密封腔内工艺流体压力高1—2公斤／厘米2. 阻隔流体须清洁，润滑，且和介质相溶机械密封及其管路系统的选用一、概述随着环境保护和人类健康要求的提高，对机器的泄漏要求也不断提高。

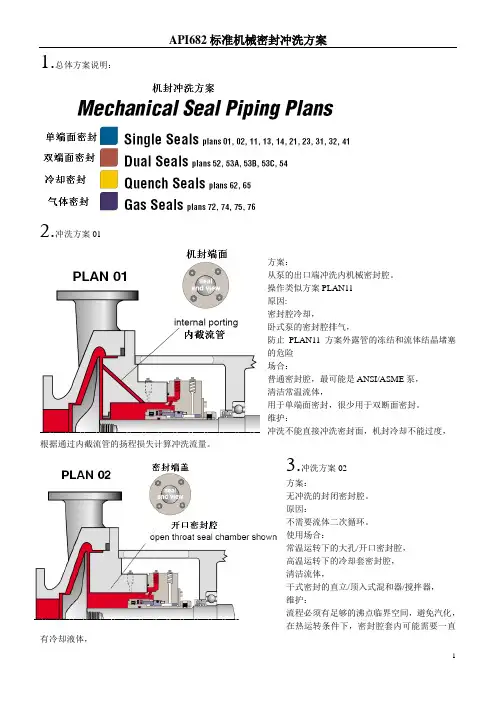

1. 冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
2. 冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
3. 冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
4. 冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
5. 冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
2.冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
API682机械密封各种冲洗方案背景介绍API682是指美国石油学会（American Petroleum Institute）发布的第682号标准。
该标准主要规定了石油和天然气工业使用的旋转设备机械密封的设计、制造和安装要求。
其中的机械密封是指两个接合面之间用于密封介质的一种密封方式。
API682机械密封广泛应用于石化、能源、化工、食品等行业的泵、压缩机、搅拌器等旋转设备上。
在API682标准中，冲洗是机械密封的一个重要组成部分。
合适的冲洗方案可以保证机械密封的正常工作，延长机械密封的使用寿命。
而错误的冲洗方案则会对机械密封造成损害。
因此，冲洗方案的选择非常重要。
API682机械密封的主要冲洗方案内部循环冲洗方案内部循环冲洗方案又称为闸口冲洗方案。
该方案的原理是在机械密封的环腔与闸口之间形成压差，使密封介质从环腔流向闸口，然后通过减压阀将液体回流到储液罐中。
内部循环冲洗的主要特点是冲洗系统简单，不需外部供液系统，冲洗流量和压力较小，但也容易造成密封面的热变形和泄漏。
外部供液冲洗方案外部供液冲洗方案需要额外的供液系统，并采用外部压力将介质喷洒在旋转密封的端面上，形成一层液膜，使密封面冷却、润滑和抗腐蚀。
外部供液冲洗的主要特点是喷嘴数量多、流量大、冲洗效果好、冲洗能力强，但单个旋转密封的冲洗流量和压力较高，对管道和设备的要求也提高了。
外部供液循环冲洗方案外部供液循环冲洗方案在外部供液的基础上，加装回流管将冲洗液回收到储液罐中，形成封闭循环。
该方案不仅可以保证密封面的冷却和润滑，还可以循环利用液体，节约资源的同时减少对环境的污染。
但该方案需要较高的冲洗流量和压力，并需要较为复杂的液体管路系统，对设备的要求较高。
API682机械密封冲洗方案的选择原则在选择API682机械密封的冲洗方案时，应遵循以下选择原则：•根据介质性质和密封面状况来选择合适的冲洗方案；•根据实际工况来选择合适的冲洗流量和压力；•优先选择简单、可靠、经济的冲洗方案；•考虑冲洗液回收利用，减少资源浪费。

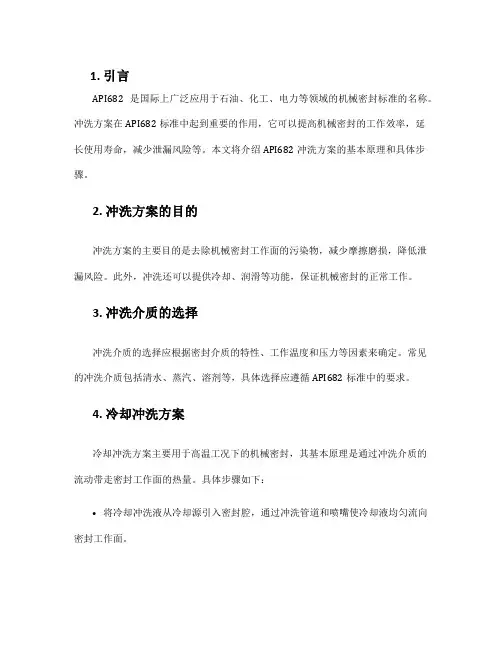

1. 引言API682是国际上广泛应用于石油、化工、电力等领域的机械密封标准的名称。
冲洗方案在API682标准中起到重要的作用，它可以提高机械密封的工作效率，延长使用寿命，减少泄漏风险等。
本文将介绍API682冲洗方案的基本原理和具体步骤。
2. 冲洗方案的目的冲洗方案的主要目的是去除机械密封工作面的污染物，减少摩擦磨损，降低泄漏风险。
此外，冲洗还可以提供冷却、润滑等功能，保证机械密封的正常工作。
3. 冲洗介质的选择冲洗介质的选择应根据密封介质的特性、工作温度和压力等因素来确定。
常见的冲洗介质包括清水、蒸汽、溶剂等，具体选择应遵循API682标准中的要求。
4. 冷却冲洗方案冷却冲洗方案主要用于高温工况下的机械密封，其基本原理是通过冲洗介质的流动带走密封工作面的热量。
具体步骤如下：•将冷却冲洗液从冷却源引入密封腔，通过冲洗管道和喷嘴使冷却液均匀流向密封工作面。
•冷却液流经密封工作面时，接触热量会被带走，使密封工作面保持较低的温度。
•在经过密封工作面后，冷却液进入冷却装置进行冷却，并经过过滤和处理后重新循环使用。
5. 润滑冲洗方案润滑冲洗方案主要用于高速旋转机械密封，其基本原理是通过冲洗介质的润滑作用减少摩擦磨损。
具体步骤如下：•将润滑冲洗液从润滑源引入密封腔，通过冲洗管道和喷嘴使润滑液均匀流向密封工作面。
•润滑液在密封工作面形成一层薄膜，减少摩擦磨损和热量的产生。
•在经过密封工作面后，润滑液流入收集装置进行处理和循环使用。
6. 泄漏监控冲洗方案泄漏监控冲洗方案主要用于对密封泄漏进行监测和控制，其基本原理是通过冲洗介质的流动将泄漏物排出。
具体步骤如下：•将冲洗液从泄漏监测装置引入密封腔，通过冲洗管道和喷嘴将泄漏物排出。
•冲洗液中的泄漏物经过监测装置进行监测和分析，以便及时发现和处理泄漏问题。
•经过监测和分析后的冲洗液可以进行处理，也可以重新循环使用。
7. 结论API682冲洗方案在机械密封中起到至关重要的作用。
1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
2.冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
API 方案11循环液从泵出口（1）经过流量控制孔板到达方案11 密封冲洗孔（2），液流进入密封腔（4）中邻近密封面的地方，冲洗密封面，液流经过密封后返回进入泵中。
API 方案21循环液从泵出口（1）经过流量控制孔板和冷却器到达密封冲洗孔（2），Ti是温度表。
API 方案23循环液由密封腔中的泵送环从循环出口（1）送出，经冷却器返回到密封循环入口（2），本方案使用在较高温度装置中，只对密封腔中的介冷却，最大程度地减少冷却器上的热负荷。
在管线最高点新增加排气孔（5），Ti是温度表。
本方案是对所有热水泵的选择方案。
API 方案32 方案32来源于外部的冲洗液注入密封冲洗孔（2），选择正确的冲洗液必须注意消除冲洗液汽化的可能和避免污染泵送的介质。
注：a线左边的由卖方提供，右边的买方自备；b为可选项。
Fi流动指示，Pi压力表，Ti温度表。
API 方案52外部容器（2）为串联密封的外级密封提供缓冲液，在正常运行时，缓冲液由内部泵送环维持循环，容器通常连续向排气管线（1）排气而维持压力低于密封腔的压力。
3—补缓冲液，LSH、LSL 方案52—低液位开关，Ll—液位指示，Pi—压力表，PSH—高压限压开关。
注：a线以上由用户自备，以下由卖方提供；b、正常为打开；c、如果规定。
API 方案53A 方案53A有压的外部隔离液容器（2）向密封腔提供洁净的液体，由内部泵送环维持循环，容器中的压力大于流程介质压力，本方案被用在安装方式3的布置上。
1—接外部压力源3—补隔离液，LSH、LSL—高低液位开关，Ll—液位指示，Pi—压力表，PSL—低压限压开关，6—隔离液入口。
注：a线以上由用户自备，以下由卖方提供；b、正常为打开；c、如果规定。
API 方案54 方案54有压的外部隔离液容器或系统向密封腔提供洁净的液体，通过外部泵或压力系统循环，容器中的压力大于流程介质压力，本方案被用在安装方式3的布置上。
1、2—接外部管线，5—隔离液入口。
1.总体方案说明：2.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
3.冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
4.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
5.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
6.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
1.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。
操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。
维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。
2.冲洗方案02方案：无冲洗的封闭密封腔。
原因：不需要流体二次循环。
使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。
3.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。
原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。
场合：通常用于清洁流体，清洁、非聚合流体。
维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。
4.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。
原因：立式泵密封腔的不间断排气，密封腔除热。
场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。
维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。
5.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。
原因：立式泵机封腔的连续排气，密封腔除热，增加密封腔的压力和流体汽化的临界空间。
场合：立式泵，常温、清洁非聚合流体。
维护：使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，冲洗密封面，启动立式泵之前，做好排气管的弯曲。
典型故障，限流孔板堵塞，检查管子末端的温度。
6.冲洗方案21方案：从泵出口经限流孔板和冷却器冲洗机封，加到方案11的冷却器，增加了除热能力。
原因：机封冷却，降低流体温度，增加流体降低焦化场合：高温，低于350°F（177°C）高于180°F（80°C）热水清洁、非聚合物。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，串流管路使热传递最大化。
使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，经常观察冷却器进、出口温度，查看有无堵塞或污垢沉积迹象。
7.冲洗方案23方案：从密封腔内的输液环，通过冷却器回到密封腔冲洗机封的循环过程，热水条件下的标准冲洗方案。
原因：仅通过冷却小部分液体，冷却器低负荷下的机封高效冷却，增加流体的汽化临界范围，改善水的润滑力。
场合：高温条件下，热碳氢化合物，高于180°F（80°C）锅炉给水和热水，清洁、非聚合流体。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，层流管路使扬程损失最小。
密封腔要求喉部衬套间隙很小，以隔离流体，外围密封盖塞子应从底部进，顶部出，经常观察冷却器进、出口温度，查看有无堵塞或污垢沉积迹象。
含铁的流体应先流经除铁器，然后再进入冷却器。
8.冲洗方案31方案：从泵出口经过旋流器清洁液体冲洗机封，离心分离的固体被送泵进口。
原因：机封腔除热，从冲洗和密封腔中除去固体。
场合：带砂或管道渣子脏的或被污染流体或水，非聚合流体。
维护：旋流器处理的最好比重是流体2倍的固体，密封腔的压力必须接近或等于进口压力，以保证流量适中。
管不应该包括限流孔板，密封腔不开排气孔典型故障:旋流器或管路堵塞，检查管子末端温度。
9.冲洗方案32方案：用外部清洁源头冲洗机封，应慎重选择冲洗液来源，消除注入液体蒸发，或被泵送液体污染。
原因：密封腔除热，从密封腔内除去工艺流体或固体，增加密封腔压力和流体汽化临界范围。
场合：脏的或被污染的流体、纸浆，高温条件，聚合物或氧化流体。
维护：使用大小确定的喉部衬套来保持压力或维护流体速度，限制脏的工艺流体，控制喷射流量，增加流体汽化临界范围，控制喷射压力，喷射流体必须和工艺流体相容，经常观察控制系统，检查阀门是否关闭和堵塞迹象。
10.冲洗方案41方案：从泵出口经旋流器把清洁液体输送冷却器冲洗机封，固体送入泵进口，方案21和31的组合，原因：密封冷却，冲洗和密封腔的固体移除。
场合：高温条件，低于355°F（177°C）锅炉给水和热水，带砂或管道渣子的脏的或被污染的流体和水，非聚合流体。
维护：机封冷却器或管路必须在最高位有气孔，启动前打开。
使用682机封冷却器时，串流管路使热传递最大化。
旋流器处理的最好比重是流体2倍的固体，密封腔的压力必须接近或等于进口压力，以保证流量适中。
典型故障:旋流器或管路堵塞，检查管子末端温度11.冲洗方案52方案：外部储液罐为配置外侧密封提供缓冲液，正常操作时，由内部输液环保持循环，储液罐连续排放蒸汽至蒸汽回收系统，并保持比密封腔压力小。
原因：外置机械密封是主机封，没有或很少的工艺排放物，不允许工艺过程污染。
场合：应用于双端面非承压密封（串联），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体。
维护：管网对接近大气压力的蒸汽回收/火花系统必须自带开孔，工艺蒸汽压力通常比储液罐压力大缓冲器流体必须和工艺泄漏流体相容，增加的气孔压力会指示主机封泄漏，储液罐液位表会显示外置机封泄漏。
12.冲洗方案53A方案：外设加压隔离液储罐提供清洁液体给密封腔，循环由内部输液环完成。
隔离液储罐的压力大于被密封工艺液体压力。
原因：隔离工艺流体，零工艺排放。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏、腐蚀和聚合流体，混和器/搅拌器和真空条件。
维护：管网对在最高位的储液罐必须自带开孔。
一直对储液罐加压，最大气体压力允许150-200PSI（10-14bar）,阻隔流体必须和工艺流体相容，储液罐液位表显示内侧和外侧密封的泄漏。
13.冲洗方案53B方案：由外部管道系统为加压双端面密封装置的外侧密封提供液体，预先加了压的气囊蓄压器提供压力给循环系统，流动由内部输液环来保持，循环系统中的热量由空气冷却或水冷却热交换器除去。
原因：分离工艺流体，零流程排放，比53A方案压力高。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏、腐蚀和聚合流体，维护：启动前管网必须全部开孔，一直对储蓄器加压，通常用充气的方法，阻隔流体必须和工艺流体相容，经常监控挡板压力，当压力降低时，手动增加阻隔流体。
14.冲洗方案53C方案：由外部管道系统为加压双断面密封装置的外侧密封提供隔离液，从密封腔到活塞蓄压器的参比管线提供压力给循环系统，流动由内部输液环来保持，循环系统中的热量由空气空气冷却或水冷却热交换器除去。
原因：分离工艺流体，零流程排放，比53A方案压力高。
系统压力动态跟踪.场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，维护：启动前管网必须全部开孔，没有堵漏的流程污染必须在参考线以下，阻隔流体必须和工艺流体相容，储蓄器液位表会显示内侧和外侧密封的泄漏15.冲洗方案54方案：外设加压隔离液储罐或系统提供清洁的液体给密封腔，循环用外部泵或压力系统来完成，储液罐压力大于被密封的工艺介质压力，原因：分离工艺流体，零流程排放，密封不能促进循环。
场合：应用于双端面承压密封（双重），高蒸汽压流体，轻质烃，危险/有毒流体，传热流体，脏/腐蚀性或聚合流体，混和器/搅拌器维护：启动前管网必须全部开孔，循环系统必须一直受压或，阻隔流体必须和工艺流体相容，循环系统液位显示仪能显示内侧和外侧密封的泄漏。
16.冲洗方案62方案：由外部提供急冷液，在密封的接触大气端进行外部冷却，冷却流体主要为蒸汽、氮和水。
原因：防止固体在机封的大气端集结，配合小间隙节流衬套使用。
防止结冰。
场合：用于单端面机封，氧化流体，可成焦炭流体、热烃，结晶流体、盐析流体，低于32°F(0°C)维护：冷却进口应在压盖顶端，出口或排水口应在底端，冷却压力应限制在3psi(0.2bar)，或再低一点，在机封的大气端，用节流垫引导冷却流体流向密封排水口，经常监控、查看阀门是否关闭，管路是否堵塞，以及汽水分离口的状况。
17.冲洗方案65方案：外部排液管道布置是，用浮子液位开关测量密封泄漏量，对高泄漏量进行报警，液位开关下游的孔板，其孔径通常为5mm,设置在立管腿上。
机封在大气端，带泄漏检查的外部排水，原因：单独使用或与62方案一起使用，用于间隙很小的节流衬套，用于外部场所的单端面机封，场合：流程泄漏或冷却流体的泄漏收集，主机封的安全指示仪。
维护：排水口必须在压盖底部，管路是向下倾斜的。
持续向液体回收系统排水，在液位开关下游的限流孔板（一般为1/4）必须是垂直方向，从溢流腔出来旁通管，必须再进入限流孔板下面。
当用固化流体时，管路可能要加热，经常检查、查看阀门是否关闭，管路是否阻塞，液位开关是否正常工作。
18.冲洗方案72方案：非承压缓释器气体控制系统，。
