机械密封及冲洗方式-讲义

离心泵密封基础：机械密封冲洗使用“冲洗”一词来描述将流体送到离心泵填料函区域的六种不同方法。

经验丰富的密封人使用不同的术语来区分这些方法：1）出口再循环2）吸入再循环3）冲洗4）隔离液或缓冲液5）夹套液6）急冷出口再循环在泵的出口和填料函之间连接的一条管线。

泵出口的高压流体（冲洗液）进入填料函靠近机械密封端面处冲洗端面，然后穿过填料函再循环到泵体内。

这种技术给维护人员带来了几个问题：1）如果流体中含有固体（大多数流体中都含有固体），叶轮的离心作用会将固体集中在泵蜗壳的内径上，而正是这种脏流体再循环到填料函中。

不用说，这将不利于机械密封的可靠使用，因为固体颗粒会像“喷砂器”一样，切入搭接的密封面，并堵塞滑动密封部件。

2）当固体通过狭窄的间隙时，泵耐磨环、临界公差和紧密配合的衬套将会经历快速磨损。

这种冲洗的唯一合法用途是对填料函加压，以防止液体汽化。

如果在热水应用中使用此方法，尤其是在再循环管路中安装了热交换器的情况下，请小心。

任何连接中的高温水或蒸汽泄漏都可能对该区域的任何人员造成危险，同时，固体还可能会堵塞热交换器。

当使用该管线对填料函加压时，应记住以下几点：1）在填料函的底部安装一个紧密配全的衬套（即喉部衬套- 泵沙龙注），间隙应为轴直径的0.002英寸/英寸(0.002毫米/毫米)。

2）如果使用金属波纹管密封，请确保将管线从搭接密封面和薄金属片上移开。

3）如果使用的是安装正确、平衡的O形密封圈（应该这样做），只要填料函压力至少比液体汽化压力高一个大气压，密封产品就不会在密封面之间闪蒸。

出口再循环管线应该能保证有这样的压差。

吸入再循环在泵的吸入口和填料函底部或密封压盖之间连接的一条管线。

许多泵的吸入口已经有一个接头，用于安装吸入压力表。

但如果没有可用的吸入再循环管线接口、且管壁不够厚无法钻孔和攻丝时，则可以在管道或管道法兰上安装一个接口。

填料函的压力几乎总是高于泵的吸入压力。

叶轮后面的液体将通过填料函循环至泵吸入口。

机械密封冲洗方案详细机械密封冲洗方案是一种常用的解决机械密封泄漏问题的方法。

通过冲洗，可以有效清除机械密封处的杂质，降低泄漏风险，提高设备的安全性和稳定性。

本文将详细介绍机械密封冲洗方案的具体步骤和操作要点。

一、冲洗前的准备工作1. 确保冲洗系统正常运行，并检查冲洗系统的工作状态。

确保冲洗介质的供应稳定，流量足够，并且没有异常情况。

2. 检查机械密封的密封性能和工作状态。

确保机械密封无磨损、无泄漏，并且密封件的状态良好。

3. 清理冲洗系统的管道和设备，确保无杂质和污垢的存在。

二、机械密封冲洗方案1. 打开冲洗介质的供应阀门，并根据需要调整流量大小。

2. 首先从机械密封的泄漏处开始进行冲洗，通过冲洗介质的流动，清除泄漏处的杂质和污垢。

3. 沿着机械密封的密封面方向，逐渐向外进行冲洗。

确保所有的泄漏处都得到充分清洁，并且没有残留物。

4. 如果有多个机械密封需要冲洗，按照一定的顺序进行，确保每个机械密封的冲洗均匀且充分。

5. 冲洗结束后，关闭冲洗介质的供应阀门。

检查机械密封的泄漏情况，确保冲洗的效果良好。

6. 根据需要，可以进行后续的测试和调整。

如果有必要，可以对机械密封进行重新安装和调整。

三、操作要点1. 在冲洗过程中，注意控制好冲洗介质的流量和压力。

过大的流量和压力可能会影响机械密封的正常工作，甚至造成损坏。

2. 注意冲洗介质的选择。

应选择适合机械密封材料和工作环境的介质，以免引起不必要的损坏或泄漏。

3. 冲洗过程中，应定期检查机械密封的工作情况，确保冲洗的效果正常。

如有异常情况，应及时采取措施进行修复或更换。

4. 在机械密封冲洗过程中，需要注意安全问题。

操作人员应戴好防护设备，避免接触冲洗介质和机械密封的泄漏处。

5. 冲洗结束后，应对冲洗系统进行清理和维护，以免造成二次污染或设备损坏。

通过机械密封冲洗方案的实施，可以有效解决机械密封泄漏问题，保障设备的正常运行。

操作人员在进行机械密封冲洗时，应严格按照要求进行操作，确保冲洗的效果和安全。

1.总体方案说明：2.冲洗方案01方案：从泵的出口端冲洗内机械密封腔。

操作类似方案PLAN11原因:密封腔冷却，卧式泵的密封腔排气，防止PLAN11方案外露管的冻结和流体结晶堵塞的危险场合：普通密封腔，最可能是ANSI/ASME泵，清洁常温流体，用于单端面密封，很少用于双断面密封。

维护：冲洗不能直接冲洗密封面，机封冷却不能过度，根据通过内截流管的扬程损失计算冲洗流量。

3.冲洗方案02方案：无冲洗的封闭密封腔。

原因：不需要流体二次循环。

使用场合：常温运转下的大孔/开口密封腔，高温运转下的冷却套密封腔，清洁流体，干式密封的直立/顶入式混和器/搅拌器，维护：流程必须有足够的沸点临界空间，避免汽化，在热运转条件下，密封腔套内可能需要一直有冷却液体，卧式设备必能自己排气，经常和冷却方案PLAN62联合使用。

4.冲洗方案11方案：从泵出口处经过限流孔板进行机械密封冲洗，违反单端面机械密封冲洗方案。

原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。

场合：通常用于清洁流体，清洁、非聚合流体。

维护：使用孔径最小为0.125英寸的限流孔板，计算流量以确定使机封腔流量足够的限流孔板尺寸，通过合适的限流孔板和喉部衬套尺寸来确定增加沸点临界范围，管路在12点的位置冲洗机封面，典型故障，限流孔板堵塞，检查管子末端温度。

5.冲洗方案13方案：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。

原因：立式泵密封腔的不间断排气，密封腔除热。

场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

维护：启动立式泵之前，弯好排气口管路，使用口径最小为0.125英寸的限流孔板，计算流量，以确定使机械密封腔流量充足的限流孔板尺寸，通过合适的限流孔板和喉部衬套的尺寸的确定来减少密封腔压力，典型故障，限流孔板堵塞，检查管子末端的温度。

6.冲洗方案14方案：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。

机械密封冲洗方案详细机械密封是一种常见的密封装置，广泛应用于工业设备中。

为了保证机械密封的正常运行和延长其使用寿命，冲洗是必不可少的一项措施。

本文将详细介绍机械密封冲洗方案及其具体实施步骤。

一、机械密封冲洗的目的机械密封冲洗的目的主要有以下几点：1. 清洗密封界面：机械密封工作时，密封界面可能会积聚杂质或固体颗粒，通过冲洗可以将这些杂质清除，保证密封界面的光滑和平整。

2. 降低温度：冲洗过程中的液体能够有效地带走密封部件的摩擦产生的热量，降低温度，减少密封部件的磨损。

3. 充实密封：适当的冲洗液可以填充密封腔，增加密封效果，提高密封性能。

二、机械密封冲洗方案的选择机械密封冲洗方案的选择取决于具体的工作环境和要求。

以下为常见的几种冲洗方案：1. 外置水冷却：适用于温度较高的工作环境，通过外部水源将冷却水引入机械密封附近，降低密封部件的温度，提高密封效果。

2. 内外循环冲洗：通过内部和外部循环的冲洗液配合使用，既能清洗密封界面，又能冷却密封部件，是一种较为常用的冲洗方案。

3. 水蒸气冲洗：适用于高温高压工作环境，通过喷射水蒸气到密封处，既能冷却密封部件，又能清洗密封界面，具有较好的效果。

4. 溶剂冲洗：对于工作介质为液体溶剂的机械密封，可以选择溶剂冲洗方案，通过溶剂清洗密封界面，保持密封的良好状态。

三、机械密封冲洗的具体实施步骤根据选择的冲洗方案，将密封冲洗分为以下几个步骤：1. 准备工作：确定冲洗液的种类和性质，准备所需设备和材料。

2. 密封断开：在拆卸机械密封前，确保设备停止运行，将相应管路、阀门进行关闭，并进行相关的安全措施。

3. 冲洗准备：根据冲洗方案，连接相应的冲洗设备和管路，确保冲洗液能够顺畅地进入密封腔体。

4. 冲洗操作：启动冲洗设备，将冲洗液注入密封腔体，保持适当的流量和压力，并根据需要进行适当的冲洗时间。

5. 冲洗结束：根据冲洗方案要求，停止冲洗设备，将冲洗液排出，确保密封腔体内无冲洗液残留，并进行必要的清洗和干燥。

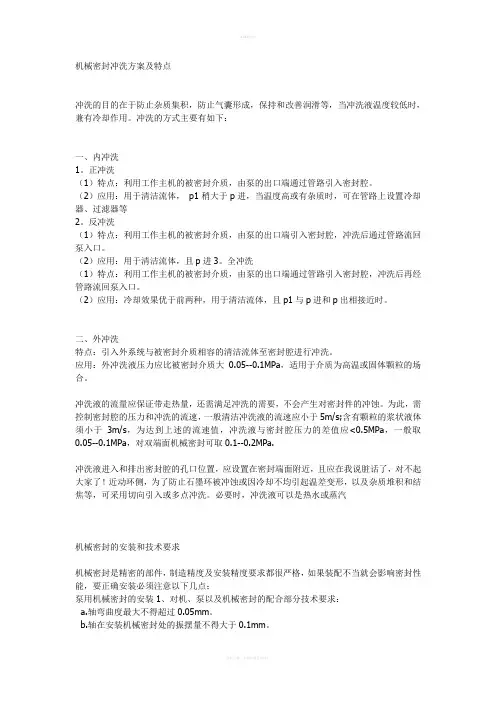

机械密封冲洗方案及特点冲洗的目的在于防止杂质集积，防止气囊形成，保持和改善润滑等，当冲洗液温度较低时，兼有冷却作用。

冲洗的方式主要有如下：一、内冲洗1。

正冲洗（1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔。

（2）应用：用于清洁流体，p1稍大于p进，当温度高或有杂质时，可在管路上设置冷却器、过滤器等2。

反冲洗（1）特点：利用工作主机的被密封介质，由泵的出口端引入密封腔，冲洗后通过管路流回泵入口。

（2）应用：用于清洁流体，且p进3。

全冲洗（1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔，冲洗后再经管路流回泵入口。

（2）应用：冷却效果优于前两种，用于清洁流体，且p1与p进和p出相接近时。

二、外冲洗特点：引入外系统与被密封介质相容的清洁流体至密封腔进行冲洗。

应用：外冲洗液压力应比被密封介质大0.05--0.1MPa，适用于介质为高温或固体颗粒的场合。

冲洗液的流量应保证带走热量，还需满足冲洗的需要，不会产生对密封件的冲蚀。

为此，需控制密封腔的压力和冲洗的流速，一般清洁冲洗液的流速应小于5m/s;含有颗粒的浆状液体须小于3m/s，为达到上述的流速值，冲洗液与密封腔压力的差值应<0.5MPa，一般取0.05--0.1MPa，对双端面机械密封可取0.1--0.2MPa.冲洗液进入和排出密封腔的孔口位置，应设置在密封端面附近，且应在我说脏话了，对不起大家了！近动环侧，为了防止石墨环被冲蚀或因冷却不均引起温差变形，以及杂质堆积和结焦等，可采用切向引入或多点冲洗。

必要时，冲洗液可以是热水或蒸汽机械密封的安装和技术要求机械密封是精密的部件，制造精度及安装精度要求都很严格，如果装配不当就会影响密封性能，要正确安装必须注意以下几点：泵用机械密封的安装1、对机、泵以及机械密封的配合部分技术要求：a.轴弯曲度最大不得超过0.05mm。

b.轴在安装机械密封处的振摆量不得大于0.1mm。

机械密封冲洗方案详细一、引言机械密封是工业设备中常见的密封方式之一，其作用是防止液体或气体从设备的旋转轴向泄漏。

在运行中，由于液体的侵蚀、固体颗粒的堵塞以及温度的变化等原因，机械密封可能会出现问题，如泄漏、卡死等。

因此，合理有效的冲洗方案对于机械密封的运行非常重要。

本文将详细介绍机械密封的冲洗方案，以帮助读者解决机械密封出现的问题。

二、机械密封冲洗原则机械密封冲洗的基本原则是通过冲洗液将机械密封的密封面清洁，并形成一个较为稳定的润滑膜，以减少泄漏的发生。

1. 冲洗液的选择冲洗液的选择要根据工作环境及密封介质的特性来确定。

常见的冲洗液有清水、溶剂和润滑油等。

在选择冲洗液时，需要考虑液体的腐蚀性、温度和压力等因素，并确保选择的液体能够在密封面上形成良好的润滑膜。

2. 冲洗方式机械密封的冲洗方式主要有内冲洗和外冲洗两种。

内冲洗是通过在机械密封内部引入冲洗液进行清洁，外冲洗是在机械密封外部进行清洗。

具体应根据机械密封的结构和工作条件来确定最适合的冲洗方式。

三、机械密封冲洗方案根据机械密封的具体情况，我们可以制定以下冲洗方案：1. 简要描述机械密封在实施冲洗方案之前，需要对机械密封进行简要的描述，包括密封面的材质、结构形式以及所使用的密封介质等。

这将有助于更好地制定冲洗方案。

2. 冲洗液的选用根据机械密封的工作条件，选用适合的冲洗液。

对于较为常见的机械密封结构，一般可以选用清水或润滑油进行冲洗。

如果液体具有高温或腐蚀性，需要选择相应的耐温或耐腐蚀的冲洗液。

3. 冲洗时间和冲洗频率机械密封的冲洗时间和冲洗频率要根据具体情况来确定。

一般情况下，可根据设备的运行时间和泄漏情况来制定冲洗时间和频率，以保证密封面的清洁和润滑。

4. 冲洗方式的选择根据机械密封的结构和工作条件选择适当的冲洗方式。

内冲洗适用于结构简单的机械密封，而外冲洗适用于结构复杂且容易产生泄漏的机械密封。

5. 冲洗操作步骤明确冲洗操作的步骤，确保操作的正确性和安全性。
