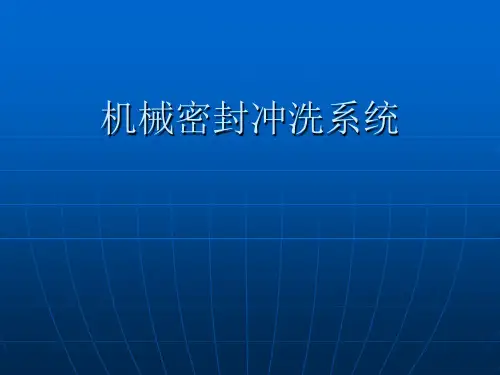

机械密封冲洗系统

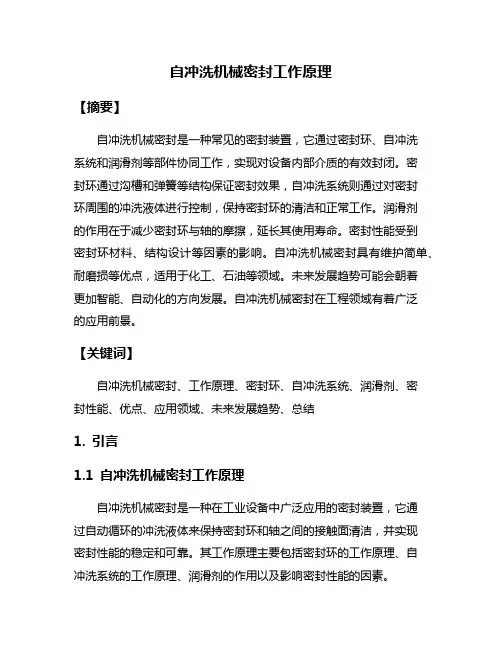

自冲洗机械密封工作原理【摘要】自冲洗机械密封是一种常见的密封装置，它通过密封环、自冲洗系统和润滑剂等部件协同工作，实现对设备内部介质的有效封闭。

密封环通过沟槽和弹簧等结构保证密封效果，自冲洗系统则通过对密封环周围的冲洗液体进行控制，保持密封环的清洁和正常工作。

润滑剂的作用在于减少密封环与轴的摩擦，延长其使用寿命。

密封性能受到密封环材料、结构设计等因素的影响。

自冲洗机械密封具有维护简单、耐磨损等优点，适用于化工、石油等领域。

未来发展趋势可能会朝着更加智能、自动化的方向发展。

自冲洗机械密封在工程领域有着广泛的应用前景。

【关键词】自冲洗机械密封、工作原理、密封环、自冲洗系统、润滑剂、密封性能、优点、应用领域、未来发展趋势、总结1. 引言1.1 自冲洗机械密封工作原理自冲洗机械密封是一种在工业设备中广泛应用的密封装置，它通过自动循环的冲洗液体来保持密封环和轴之间的接触面清洁，并实现密封性能的稳定和可靠。

其工作原理主要包括密封环的工作原理、自冲洗系统的工作原理、润滑剂的作用以及影响密封性能的因素。

密封环的工作原理是在轴和密封环之间形成一定的接触压力，通过表面间的微小磨合实现密封效果。

密封环通常由弹性材料制成，具有一定的压缩性和回弹性，能够适应轴的径向运动和温度的变化，保持密封性能稳定。

自冲洗系统通过冲洗液体的循环流动，不仅可以清洗密封环和轴之间的杂质和磨损粒子，还可以将润滑剂带入密封环和轴的接触面，减少摩擦和磨损，提高密封效果和使用寿命。

润滑剂在自冲洗机械密封中起着润滑减摩、冷却密封环和轴的作用，能够有效减少密封环的磨损和温升，保持密封性能的稳定。

自冲洗机械密封的工作原理是通过密封环的压力、自冲洗系统的流动和润滑剂的作用相互配合，实现对轴的密封和保护，提高设备的运行效率和可靠性。

2. 正文2.1 密封环的工作原理密封环的工作原理是自冲洗机械密封中至关重要的一部分。

密封环通常由金属和橡胶等材料制成，其主要作用是在机械密封装置中起到密封和支撑作用。

机械密封冲洗方案详细机械密封冲洗方案是一种常用的解决机械密封泄漏问题的方法。

通过冲洗，可以有效清除机械密封处的杂质，降低泄漏风险，提高设备的安全性和稳定性。

本文将详细介绍机械密封冲洗方案的具体步骤和操作要点。

一、冲洗前的准备工作1. 确保冲洗系统正常运行，并检查冲洗系统的工作状态。

确保冲洗介质的供应稳定，流量足够，并且没有异常情况。

2. 检查机械密封的密封性能和工作状态。

确保机械密封无磨损、无泄漏，并且密封件的状态良好。

3. 清理冲洗系统的管道和设备，确保无杂质和污垢的存在。

二、机械密封冲洗方案1. 打开冲洗介质的供应阀门，并根据需要调整流量大小。

2. 首先从机械密封的泄漏处开始进行冲洗，通过冲洗介质的流动，清除泄漏处的杂质和污垢。

3. 沿着机械密封的密封面方向，逐渐向外进行冲洗。

确保所有的泄漏处都得到充分清洁，并且没有残留物。

4. 如果有多个机械密封需要冲洗，按照一定的顺序进行，确保每个机械密封的冲洗均匀且充分。

5. 冲洗结束后，关闭冲洗介质的供应阀门。

检查机械密封的泄漏情况，确保冲洗的效果良好。

6. 根据需要，可以进行后续的测试和调整。

如果有必要，可以对机械密封进行重新安装和调整。

三、操作要点1. 在冲洗过程中，注意控制好冲洗介质的流量和压力。

过大的流量和压力可能会影响机械密封的正常工作，甚至造成损坏。

2. 注意冲洗介质的选择。

应选择适合机械密封材料和工作环境的介质，以免引起不必要的损坏或泄漏。

3. 冲洗过程中，应定期检查机械密封的工作情况，确保冲洗的效果正常。

如有异常情况，应及时采取措施进行修复或更换。

4. 在机械密封冲洗过程中，需要注意安全问题。

操作人员应戴好防护设备，避免接触冲洗介质和机械密封的泄漏处。

5. 冲洗结束后，应对冲洗系统进行清理和维护，以免造成二次污染或设备损坏。

通过机械密封冲洗方案的实施，可以有效解决机械密封泄漏问题，保障设备的正常运行。

操作人员在进行机械密封冲洗时，应严格按照要求进行操作，确保冲洗的效果和安全。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：机械密封冲洗方案介绍# 机械密封冲洗方案介绍---## 引言机械密封是用于防止流体在机械设备中泄漏的关键组件。

常见的机械密封冲洗方案有循环冷却水冲洗和自清洗密封。

## 循环冷却水冲洗循环冷却水冲洗是一种常见的机械密封冷却方式。

其原理是通过循环的冷却水来降低机械密封的温度，以防止密封件因高温而失效。

### 冷却水系统冷却水系统包括冷却水供应系统和循环冷却水回收系统。

冷却水供应系统负责提供冷却水，通常需要根据具体的工艺要求选择合适的冷却水类型和温度。

循环冷却水回收系统则负责将冷却水循环使用，确保冷却水的持续供应。

### 冷却水冲洗过程冷却水冲洗过程包括以下几个步骤：1. 将冷却水通过水泵供应到机械密封处。

2. 冷却水流经机械密封，通过带热的冷却水带走机械密封产生的热量。

3. 冷却水流经机械密封后，流入循环冷却水回收系统。

4. 循环冷却水回收系统将冷却水过滤、冷却和处理后再次供应给机械密封。

### 冷却水冲洗的优势与注意事项冷却水冲洗方案的优势在于：- 冷却水冲洗可以有效降低机械密封的温度，提高密封件的工作寿命。

- 冷却水冲洗可以防止润滑油或其它润滑材料因高温而失效，保证机械设备的正常运行。

注意事项包括：- 冷却水冲洗的流量和温度需要根据实际情况进行合理选择，避免冷却水过热或过冷，影响机械密封的正常工作。

- 冷却水冲洗系统需要定期进行维护和保养，确保系统的稳定性和正常运行。

## 自清洗密封自清洗密封是一种通过流体本身冲洗机械密封的冷却方式。

其原理是利用流体的压力和流速将机械密封周围的污垢冲洗干净，以保证密封件的正常工作。

### 自清洗密封的工作原理自清洗密封的工作原理可以概括为以下几个步骤：1. 流体通过机械密封的密封面，产生较大的冲击和剪切力。

2. 冲击和剪切力将机械密封周围的污垢清洗干净，防止污垢积累导致泄漏。

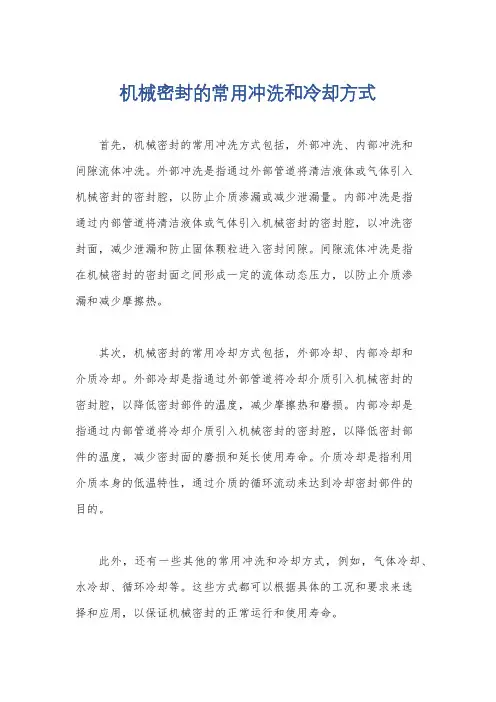

机械密封的常用冲洗和冷却方式
首先，机械密封的常用冲洗方式包括，外部冲洗、内部冲洗和
间隙流体冲洗。

外部冲洗是指通过外部管道将清洁液体或气体引入
机械密封的密封腔，以防止介质渗漏或减少泄漏量。

内部冲洗是指
通过内部管道将清洁液体或气体引入机械密封的密封腔，以冲洗密
封面，减少泄漏和防止固体颗粒进入密封间隙。

间隙流体冲洗是指
在机械密封的密封面之间形成一定的流体动态压力，以防止介质渗
漏和减少摩擦热。

其次，机械密封的常用冷却方式包括，外部冷却、内部冷却和
介质冷却。

外部冷却是指通过外部管道将冷却介质引入机械密封的
密封腔，以降低密封部件的温度，减少摩擦热和磨损。

内部冷却是
指通过内部管道将冷却介质引入机械密封的密封腔，以降低密封部
件的温度，减少密封面的磨损和延长使用寿命。

介质冷却是指利用
介质本身的低温特性，通过介质的循环流动来达到冷却密封部件的
目的。

此外，还有一些其他的常用冲洗和冷却方式，例如，气体冷却、水冷却、循环冷却等。

这些方式都可以根据具体的工况和要求来选
择和应用，以保证机械密封的正常运行和使用寿命。

总的来说，机械密封的常用冲洗和冷却方式有很多种，每种方
式都有其适用的场合和特点，选择合适的方式可以有效地保护机械
密封，减少泄漏和延长使用寿命。

希望以上回答能够满足你的需求。

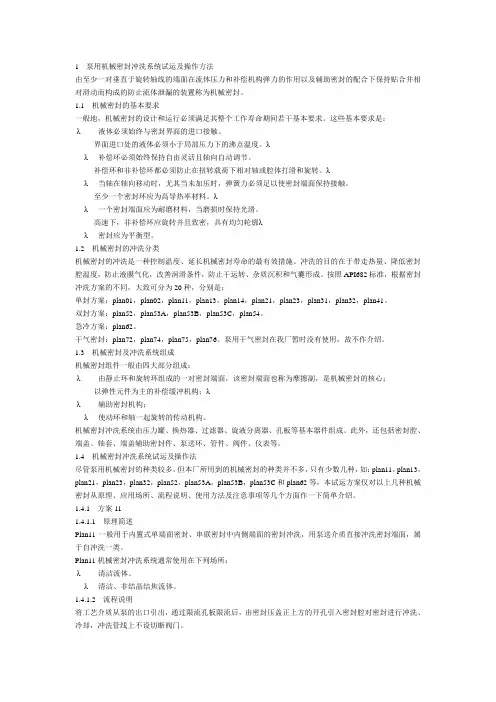

1泵用机械密封冲洗系统试运及操作方法由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置称为机械密封。

1.1机械密封的基本要求一般地，机械密封的设计和运行必须满足其整个工作寿命期间若干基本要求。

这些基本要求是：λ液体必须始终与密封界面的进口接触。

界面进口处的液体必须小于局部压力下的沸点温度。

λλ补偿环必须始终保持自由灵活且轴向自动调节。

补偿环和非补偿环都必须防止在扭转载荷下相对轴或腔体打滑和旋转。

λλ当轴在轴向移动时，尤其当未加压时，弹簧力必须足以使密封端面保持接触。

至少一个密封环应为高导热率材料。

λλ一个密封端面应为耐磨材料，当磨损时保持光滑。

高速下，非补偿环应旋转并且致密，具有均匀轮廓λλ密封应为平衡型。

1.2机械密封的冲洗分类机械密封的冲洗是一种控制温度、延长机械密封寿命的最有效措施。

冲洗的目的在于带走热量、降低密封腔温度，防止液膜气化，改善润滑条件，防止干运转、杂质沉积和气囊形成。

按照API682标准，根据密封冲洗方案的不同，大致可分为20种，分别是：单封方案：plan01，plan02，plan11，plan13，plan14，plan21，plan23，plan31，plan32，plan41。

双封方案：plan52，plan53A，plan53B，plan53C，plan54。

急冷方案：plan62。

干气密封：plan72，plan74，plan75，plan76。

泵用干气密封在我厂暂时没有使用，故不作介绍。

1.3机械密封及冲洗系统组成机械密封组件一般由四大部分组成：λ由静止环和旋转环组成的一对密封端面，该密封端面也称为摩擦副，是机械密封的核心；以弹性元件为主的补偿缓冲机构；λλ辅助密封机构；λ使动环和轴一起旋转的传动机构。

机械密封冲洗系统由压力罐、换热器、过滤器、旋液分离器、孔板等基本器件组成。

此外，还包括密封腔、端盖、轴套、端盖辅助密封件、泵送环、管件、阀件、仪表等。

机械密封冲洗方案机械密封系统是工业设备常用的一种密封装置，它能有效地防止设备泄漏，并保证设备的正常运行。

然而，随着使用时间的增加，机械密封系统中可能会出现泄漏和磨损等问题，需要进行冲洗和维护。

下面是一个关于机械密封冲洗方案的700字的介绍。

机械密封冲洗方案首先需要准备一些必要的工具和材料，如清洁溶剂、橡胶手套、苏打水等。

然后根据实际情况选择合适的冲洗方法。

首先，可以采用清洁溶剂冲洗的方法。

将清洁溶剂倒入密封系统内部，然后通过旋转设备，使溶剂充分接触密封件表面，去除污垢和杂质。

同时，可以使用软毛刷或蘸有清洁溶剂的布擦拭密封件，确保密封件的彻底清洁。

其次，可以采用苏打水冲洗的方法。

将适量的苏打水溶液倒入密封系统内部，然后旋转设备，使苏打水充分接触密封件表面，去除污垢和杂质。

苏打水具有良好的清洁效果，能够有效去除附着在密封件上的污垢和腐蚀物，同时还能够中和酸性物质对密封件的腐蚀。

另外，如果机械密封系统存在严重的泄漏问题，需要进行更加彻底的冲洗。

可以选择拆卸密封系统的方法，将密封件取出，用清洁溶剂或苏打水进行彻底清洗。

清洗完密封件后，可以根据需要更换磨损严重的密封件，然后重新组装密封系统。

机械密封冲洗方案需要注意以下几点：1. 选择合适的冲洗方法和材料。

根据密封系统的材质和使用环境，选择适合的清洁溶剂或苏打水，以及合适的冲洗方式。

避免使用对密封件具有腐蚀作用的溶剂或酸性物质。

2. 注意保护设备和人员安全。

在进行冲洗操作时，应戴上橡胶手套和护目镜等个人防护用具，确保人员的安全。

另外，冲洗时应关闭设备电源，并确保设备处于停止状态。

3. 定期进行机械密封冲洗。

机械密封系统作为设备的重要组成部分，其冲洗和维护工作应定期进行，以保证设备的正常运行。

根据实际情况，制定合理的冲洗计划，确保密封系统在良好的工作状态下运行。

综上所述，机械密封冲洗方案是保障设备正常运行的重要措施之一。

选择合适的冲洗方法和材料，注意保护设备和人员安全，定期进行冲洗和维护，可以有效地延长机械密封系统的使用寿命，减少设备泄漏的问题，提高设备的运行效率。

机械密封冲洗方案详细在工业生产中，机械密封是一种广泛应用于旋转设备（如泵、压缩机等）的关键密封装置，它能够有效地防止介质泄漏，保障设备的正常运行和生产的安全可靠。

而机械密封的冲洗方案则是确保机械密封长期稳定运行的重要措施之一。

接下来，让我们详细探讨一下机械密封冲洗方案。

机械密封冲洗的主要目的是为了冷却、润滑密封面，带走摩擦产生的热量，清除密封腔内的杂质和沉淀物，防止介质在密封面处结晶、聚合或结焦，从而延长机械密封的使用寿命，提高密封的可靠性。

常见的机械密封冲洗方案主要包括以下几种：一、自冲洗自冲洗是利用输送介质本身通过密封腔进行冲洗。

这种方案结构简单，成本较低，但需要介质清洁、流量充足。

在设计自冲洗方案时，要合理确定冲洗孔的位置和数量，以确保冲洗液能够均匀地覆盖密封面。

二、外冲洗当输送介质不适合作为冲洗液或介质本身流量不足时，可采用外冲洗方案。

外冲洗液通常为清洁的水、油或其他合适的液体。

外冲洗系统需要单独设置冲洗液源、管道和控制装置。

三、循环冲洗循环冲洗是将密封腔内的介质引出，经过冷却、过滤等处理后再送回密封腔。

这种方案可以有效地控制密封腔的温度和清洁度，但系统相对复杂，成本较高。

在选择机械密封冲洗方案时，需要综合考虑以下因素：1、介质特性包括介质的腐蚀性、毒性、易燃性、易爆性、粘性、温度、压力等。

例如，对于腐蚀性介质，需要选择能够耐腐蚀的冲洗液和密封材料；对于高温介质，需要加强冷却效果。

2、设备工况设备的转速、轴径、轴的窜动情况等都会影响机械密封的工作状态。

高速旋转的设备通常需要更有效的冲洗和润滑。

3、密封要求根据密封的重要性和可靠性要求，选择不同的冲洗方案。

对于要求高可靠性的密封，可能需要采用更复杂、更有效的冲洗方式。

4、经济性不同的冲洗方案成本不同，需要在满足密封要求的前提下，选择经济合理的方案。

在实施机械密封冲洗方案时，还需要注意以下几点：1、冲洗管道的布置应合理，尽量减少弯头和阻力，确保冲洗液流畅通。

API682机械密封各种冲洗方案背景介绍API682是指美国石油学会（American Petroleum Institute）发布的第682号标准。

该标准主要规定了石油和天然气工业使用的旋转设备机械密封的设计、制造和安装要求。

其中的机械密封是指两个接合面之间用于密封介质的一种密封方式。

API682机械密封广泛应用于石化、能源、化工、食品等行业的泵、压缩机、搅拌器等旋转设备上。

在API682标准中，冲洗是机械密封的一个重要组成部分。

合适的冲洗方案可以保证机械密封的正常工作，延长机械密封的使用寿命。

而错误的冲洗方案则会对机械密封造成损害。

因此，冲洗方案的选择非常重要。

API682机械密封的主要冲洗方案内部循环冲洗方案内部循环冲洗方案又称为闸口冲洗方案。

该方案的原理是在机械密封的环腔与闸口之间形成压差，使密封介质从环腔流向闸口，然后通过减压阀将液体回流到储液罐中。

内部循环冲洗的主要特点是冲洗系统简单，不需外部供液系统，冲洗流量和压力较小，但也容易造成密封面的热变形和泄漏。

外部供液冲洗方案外部供液冲洗方案需要额外的供液系统，并采用外部压力将介质喷洒在旋转密封的端面上，形成一层液膜，使密封面冷却、润滑和抗腐蚀。

外部供液冲洗的主要特点是喷嘴数量多、流量大、冲洗效果好、冲洗能力强，但单个旋转密封的冲洗流量和压力较高，对管道和设备的要求也提高了。

外部供液循环冲洗方案外部供液循环冲洗方案在外部供液的基础上，加装回流管将冲洗液回收到储液罐中，形成封闭循环。

该方案不仅可以保证密封面的冷却和润滑，还可以循环利用液体，节约资源的同时减少对环境的污染。

但该方案需要较高的冲洗流量和压力，并需要较为复杂的液体管路系统，对设备的要求较高。

API682机械密封冲洗方案的选择原则在选择API682机械密封的冲洗方案时，应遵循以下选择原则：•根据介质性质和密封面状况来选择合适的冲洗方案；•根据实际工况来选择合适的冲洗流量和压力；•优先选择简单、可靠、经济的冲洗方案；•考虑冲洗液回收利用，减少资源浪费。

机械密封冲洗方案详细机械密封是一种常见的密封装置，广泛应用于工业设备中。

为了保证机械密封的正常运行和延长其使用寿命，冲洗是必不可少的一项措施。

本文将详细介绍机械密封冲洗方案及其具体实施步骤。

一、机械密封冲洗的目的机械密封冲洗的目的主要有以下几点：1. 清洗密封界面：机械密封工作时，密封界面可能会积聚杂质或固体颗粒，通过冲洗可以将这些杂质清除，保证密封界面的光滑和平整。

2. 降低温度：冲洗过程中的液体能够有效地带走密封部件的摩擦产生的热量，降低温度，减少密封部件的磨损。

3. 充实密封：适当的冲洗液可以填充密封腔，增加密封效果，提高密封性能。

二、机械密封冲洗方案的选择机械密封冲洗方案的选择取决于具体的工作环境和要求。

以下为常见的几种冲洗方案：1. 外置水冷却：适用于温度较高的工作环境，通过外部水源将冷却水引入机械密封附近，降低密封部件的温度，提高密封效果。

2. 内外循环冲洗：通过内部和外部循环的冲洗液配合使用，既能清洗密封界面，又能冷却密封部件，是一种较为常用的冲洗方案。

3. 水蒸气冲洗：适用于高温高压工作环境，通过喷射水蒸气到密封处，既能冷却密封部件，又能清洗密封界面，具有较好的效果。

4. 溶剂冲洗：对于工作介质为液体溶剂的机械密封，可以选择溶剂冲洗方案，通过溶剂清洗密封界面，保持密封的良好状态。

三、机械密封冲洗的具体实施步骤根据选择的冲洗方案，将密封冲洗分为以下几个步骤：1. 准备工作：确定冲洗液的种类和性质，准备所需设备和材料。

2. 密封断开：在拆卸机械密封前，确保设备停止运行，将相应管路、阀门进行关闭，并进行相关的安全措施。

3. 冲洗准备：根据冲洗方案，连接相应的冲洗设备和管路，确保冲洗液能够顺畅地进入密封腔体。

4. 冲洗操作：启动冲洗设备，将冲洗液注入密封腔体，保持适当的流量和压力，并根据需要进行适当的冲洗时间。

5. 冲洗结束：根据冲洗方案要求，停止冲洗设备，将冲洗液排出，确保密封腔体内无冲洗液残留，并进行必要的清洗和干燥。

机械密封冲洗方案及特点
冲洗的目的在于防止杂质集积，防止气囊形成，保持和改善润滑等，当冲洗液温度较低时，兼有冷却作用。

冲洗的方式主要有如下：
（一）内冲洗
1、正冲洗
1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔。

2）应用：用于清洁流体，pl稍大于P进，当温度高或有杂质时，可在管路上设置冷却器、过滤器等。

2、反冲洗
1）特点：利用工作主机的被密封介质，由泵的出口端引入密封腔，冲洗后通过管路流回泵入口。

2）应用：用于清洁流体，且P进VPIVP出，当温度高或有杂质时，可在管路上设置冷却器、过滤器等。

3、全冲洗
1）特点：利用工作主机的被密封介质，由泵的出口端通过管路引入密封腔，冲洗后再经管路流回泵入口。

（二）外冲洗
特点：引入外系统与被密封介质相容的清洁流体至密封腔进行冲洗。

应用：外冲洗液压力应比被密封介质大0.05—O.IMPa,适用于介质为高温或固体颗粒的场合。

冲洗液的流量应保证带走热量，还需满足冲洗的需要，不会产生对密封件的冲
蚀。

为此，需控制密封腔的压力和冲洗的流速，一般清洁冲洗液的流速应小于5m/s；含有颗粒的浆状液体须小于3m∕s,为达到上述的流速值，冲洗液与密封腔压力的差值应VO.5MPa,一般取0.05—0.IMPa,对双端面机械密封可取0.1—0.2MP,冲洗液进入和排出密封腔的孔口位置，应设置在密封端面附近，且应在靠近动环侧，为了防止石墨环被冲蚀或因冷却不均引起温差变形，以及杂质堆积和结焦等,可采用切向引入或多点冲洗.必要时，冲洗液可以是热水或蒸汽。

机械密封冲洗方案详细机械密封冲洗方案是为了保证机械密封运行安全可靠，延长其使用寿命而设计的。

下面将详细介绍机械密封冲洗方案的具体内容。

一、冲洗液的选择1. 冲洗液应选择与密封介质相容的物质，以避免因不相容而导致密封元件受损。

2. 一般可选择清水或特定的洗涤剂作为冲洗液。

洗涤剂应通过实验或参考厂家提供的建议进行选择，以确保其有效性和安全性。

二、冲洗时间和频率1. 冲洗时间取决于密封环境的工况条件，如密封介质的温度、压力、粘度等。

2. 冲洗频率应根据设备运行时间、工况条件以及厂家的建议进行确定。

三、冲洗方法机械密封冲洗主要通过以下几种方法进行：1. 冷却冲洗：通过将冷却液流经密封区域，降低密封部位的温度，从而减少摩擦损耗和磨损。

冷却冲洗可以采用外部冷却方式，如冷却水或冷却油，也可以采用内部冷却方式，如通过内部通道导入冷却液。

2. 清洗冲洗：通过冲洗液清洗密封部位的颗粒物、杂质等，保持密封部位的干净。

清洗冲洗可以采用静态冲洗方式，即将冲洗液注入密封腔，然后放空。

也可以采用动态冲洗方式，即通过压力差或流体动力将冲洗液注入密封腔，并同时排出。

3. 润滑冲洗：通过在密封部位注入润滑液，减少摩擦和磨损，提高密封效果。

润滑冲洗可以采用外部润滑方式，如润滑油或润滑脂，也可以采用内部润滑方式，如通过内部通道导入润滑液。

四、冲洗效果评估冲洗方案执行后，应进行冲洗效果评估。

评估内容包括密封部位的温度、泄漏情况、密封环境的清洁程度等。

如发现问题，应及时调整冲洗方案，以达到预期的冲洗效果。

在实施机械密封冲洗方案时，需要注意以下几点:1. 始终按照设备厂家的要求和建议执行冲洗方案。

2. 在冲洗过程中，应注意安全操作，避免冲洗液的溅射和接触到皮肤和眼睛。

3. 定期对冲洗液进行更换和补充，以确保冲洗效果的持续有效性。

总结起来，机械密封冲洗方案是通过选择适当的冲洗液、确定冲洗时间和频率，采用冷却冲洗、清洗冲洗和润滑冲洗等方法，来保证机械密封的安全运行和延长使用寿命。

泵用机械密封冲洗系统试运及操作方法1泵用机械密封冲洗系统试运及操作方法2由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置称为机械密封。

2.1 机械密封的基本要求3一般地，机械密封的设计和运行必须满足其整个工作寿命期间若干基本要求。

这些基本要求是：●液体必须始终与密封界面的进口接触。

●界面进口处的液体必须小于局部压力下的沸点温度。

●补偿环必须始终保持自由灵活且轴向自动调节。

●补偿环和非补偿环都必须防止在扭转载荷下相对轴或腔体打滑和旋转。

●当轴在轴向移动时，尤其当未加压时，弹簧力必须足以使密封端面保持接触。

●至少一个密封环应为高导热率材料。

●一个密封端面应为耐磨材料，当磨损时保持光滑。

●高速下，非补偿环应旋转并且致密，具有均匀轮廓●密封应为平衡型。

3.1 机械密封的冲洗分类4机械密封的冲洗是一种控制温度、延长机械密封寿命的最有效措施。

冲洗的目的在于带走热量、降低密封腔温度，防止液膜气化，改善润滑条件，防止干运转、杂质沉积和气囊形成。

按照API682标准，根据密封冲洗方案的不同，大致可分为20种，分别是：5单封方案：plan01，plan02，plan11，plan13，plan14，plan21，plan23，plan31，plan32，plan41。

6双封方案：plan52，plan53A，plan53B，plan53C，plan54。

7急冷方案：plan62。

8干气密封：plan72，plan74，plan75，plan76。

泵用干气密封在我厂暂时没有使用，故不作介绍。

8.1 机械密封及冲洗系统组成9机械密封组件一般由四大部分组成：●由静止环和旋转环组成的一对密封端面，该密封端面也称为摩擦副，是机械密封的核心；●以弹性元件为主的补偿缓冲机构；●辅助密封机构；●使动环和轴一起旋转的传动机构。

10机械密封冲洗系统由压力罐、换热器、过滤器、旋液分离器、孔板等基本器件组成。

机械密封冲洗方案详细机械密封是一种用于封闭旋转机械轴与外界之间的间隙，以防止液体或气体泄漏的装置。

作为机械设备的重要组成部分，机械密封的性能和可靠性对于机器的正常运行至关重要。

在机械密封使用过程中，由于工作条件的不同，密封面上会形成沉积物并与环境中的杂质一起导致泄漏的问题。

因此，密封冲洗方案被广泛应用以解决这一问题。

本文将详细介绍机械密封冲洗方案的原理和应用。

一、机械密封冲洗原理机械密封冲洗通过在机械密封上施加一定压力的冲洗介质，将介质中的杂质冲刷走，保持密封面的清洁，从而达到提高密封性能、延长机械密封使用寿命的目的。

冲洗介质通常使用清洁的液体或气体，具体类型视实际情况而定。

二、机械密封冲洗方案1. 内部冲洗内部冲洗是将冲洗介质引入机械密封的内部，通过向密封端面施加冲洗压力，使密封面上的杂质和沉积物被冲刷走。

内部冲洗适用于对介质泄漏要求较高的场合，如化工、石油等行业。

具体实施时，应根据不同的密封构造和工作条件选择合适的冲洗方式和冲洗介质。

2. 外部冲洗外部冲洗是将冲洗介质引入机械密封的外侧，通过形成机械密封的冲洗环境，从而保持密封面的清洁。

在外部冲洗方案中，通常使用液体作为冲洗介质，通过在密封端面周围形成一定的冲洗压力来清洗密封面。

外部冲洗适用于密封端面难以实施内部冲洗的情况，如高温、高压、有毒或腐蚀介质等。

3. 混合冲洗混合冲洗是内部冲洗和外部冲洗的结合，在一定情况下能够最大限度地清洗机械密封。

混合冲洗方案通常通过向机械密封内部引入冲洗介质，同时在外部形成冲洗环境，通过双重冲洗的方式来清洗密封面。

混合冲洗方案可根据需要进行调整，以满足不同工作条件下的要求。

三、机械密封冲洗方案的应用机械密封冲洗方案广泛应用于各个领域的机械设备中。

尤其是在化工、石油、电力等行业，对于对介质泄漏要求严格的设备中，机械密封冲洗更是必不可少的一环。

正确选择和使用机械密封冲洗方案，可以有效提高机械密封的工作效率和可靠性，降低维修和更换成本，延长密封的使用寿命。

机械密封系统的功能（1）冲洗功能冲洗是机械密封系统县有的最基本的功能，也是机械密封系统最常见的工作方式，指向单端面密封或双端面密封的高压侧部位直接注入液体。

一般机械密封均应进行冲洗，尤其是用于轻烃泵的机械密封更是如此。

冲洗可以达到隔离介质、冷却和改善润滑的目的。

向密封腔内通入与介质相容的液体进行外循环冲洗就可达到隔离介质的目的。

（2）调节和控制密封工作温度的功能机械密封系统具有对机械密封本身工作环境的温度进行凋节和控制的功能。

温度的调节与控制包括冷却和保温。

饱和蒸汽压高的介质，在密封腔内吸收机械密封的搅拌热和端面摩擦热，引起温度升高;若不及时进行冷却降温，很可能导致介质在端面汽化，使端面的润滑恶化。

导致密封失效。

而对于易结晶、易凝固的介质，则要采取保温措施，使介质不结晶、不凝固。

（3）调节和控制密封工作压力的功能机械密封系统还具有调节、控制密封工作压力的功能。

对于普通双端面机械密封，需要维持密封腔内隔离流体的压力稍高于被密封介质的压力，而在逐级降压的串联机械密封中，需要维持级间密封流体的压差。

（4）除杂和过滤功能密封流体中的微细固体颗粒、污垢等杂质对机械密封的危害是非常严重的，可能会导致密封端面严重的磨粒磨损，也可能堵塞密封系统管线。

密封系统具有除去杂质、维持液体清洁的功能。

当杂质的密度低于液体介质密度时，可用过滤器除去杂质;而当杂质的密度大于液体介质密度时，可采用旋液分离器或网式过滤器除去杂质。

（5）流体替代功能直接密封气相介质及高温、有毒、贵重、易汽化、易结晶及含固体颗粒液相介质具有较大难度。

可借助机械密封系统，采用双端面机械密封来更换被密封介质，将直接密制封较困难的介质转换为密封润滑性能好、洁净的封液介质。

除以上功能外，密封系统还具有将正常泄漏的、对健康或环境有害的微量介质进行冲洗、稀释、转移等功能。
