第十七章从指南针到磁悬浮列车单元总结思维导图知识要点知识要点一、磁是什么【知识详解】1.磁现象：(1)磁性：物体能够吸引铁、钴、镍等物质的性质叫做磁性。
(2)磁体：具有磁性的物体叫做磁体。
(3)磁极：磁体上磁性最强的部分叫做磁极。
任何磁体都有两个磁极（磁北极和磁南极），将磁体水平悬挂起来，当它静止时，指北的一端叫做磁北极（N极），指南的一端叫做磁南极（S极）。
(4)磁极间的相互作用：同名磁极之间相互排斥，异名磁极之间相互吸引。
(5)磁化：我们把原来不显磁性的物质通过靠近或接触磁体等方式使其显出磁性的过程叫磁化。
2.磁场：(1)磁场的存在：在磁体的周围存在着一种看不见、摸不着的物质，人们将其称为磁场。
(2)磁场的方向：磁场具有方向性，当小磁针放在磁场各点不同处，小磁针N极的指向不同，这说明磁场各点方向是不同的，我们规定：在磁场中的某一点，小磁针静止时北极所指的方向就是这一点的磁场方向。
(3)磁场的性质：磁场对放入其中的磁体产生磁力的作用，磁体间的相互作用就是通过磁场而产生的。
放在磁场中的小磁针能发生偏转，就是因为磁针受到了磁场的作用。
磁场虽然看不见、摸不着，但我们可以根据它对放在其中的磁体所产生的作用来感知它、认识它。
(4)磁感线:磁感线是一种描述磁场的方法。
为了形象直观地描述磁场，物理学中人为地引入了磁感应线（简称磁感线），即用带箭头的曲线来描述磁场的某些特征和性质。
磁体周围的磁感线都是从磁体的N极出来回到磁体的S极。
利用这些曲线可以形象地表示磁场中各点的磁场方向和磁场的强弱。
(5)地磁场：地球本身就是一个巨大的磁体，地球周围空间存在的磁场叫做地磁场。
地磁场的N极在地理南极附近，S极在地理北极附近。
地磁的两极与地理的两极并不重合。
【典例分析】例1、（2019•河北模拟）关于磁感线，正确的说法是（）A．磁感线确实存在于磁场中B．在磁体内磁感线是从N极到S极C．将磁铁放在硬纸上，周围均匀地撒上铁粉，然后轻轻地敲打几下，我们就看到了磁铁周围的磁感线D．磁感线密集的地方磁场强，磁感线稀疏的地方磁场弱，任何两条磁感线都不可能相交【答案】D【解析】磁体的周围存在着看不见、摸不着但又客观存在的磁场，为了描述磁场，在实验的基础上，利用建模的方法想象出来的磁感线，磁感线并不客观存在，A错误；磁感线在磁体的周围是从磁体的N极出发回到S极；在磁体的内部，磁感线是从磁体的S极出发，回到N极，故B错误；在该实验中，我们看到的是铁粉形成的真实存在的曲线，借助于该实验，利用建模的思想想象出来磁感线，但这不是磁感线，故C 错误；磁感线最密集的地方，磁场的强度最强，反之磁场最弱。
目录第十二章温度与物态变化—————————————————2第十三章内能与热机——————————————————5第十四章了解电路———————————————————9第十五章探究电路———————————————————11第十六章电流做功与电功率———————————————14第十七章从指南针到磁悬浮列车—————————————17第十八章电能从哪里来—————————————————19第十九章走进信息时代—————————————————19第二十章能源、材料与社会———————————————20附件1：初中常用物理量及其单位—————————————22附件2：初中常用物理概念、规律公式———————————23附件3：力学计算公式——————————————————24第十二章温度与物态变化一、温度与温度计1、温度：温度是用来表示物体冷热程度的物理量；2、摄氏温度：（1）我们采用的温度是摄氏温度，单位是摄氏度，用符号“℃”表示；（2）摄氏温度的规定：把一标准大气压下，冰水混合物的温度规定为0℃；沸水的温度规定为100℃；然后把0℃和100℃之间分成100等份，每一等份代表1℃。
（3）摄氏温度的读法：如“5℃”读作“5摄氏度”；“－20℃”读作“零下20摄氏度”或“负20摄氏度”（4）常考的温度：人体的正常体温为37℃；舒适的气温：26℃，洗澡水的温度40℃。
3、常用的温度计是利用液体的热胀冷缩的原理制造的；4、温度计的构成：玻璃泡、均匀的玻璃管、玻璃泡总装适量的液体（如酒精、煤油或水银）、刻度；5、温度计的使用：使用前要：观察温度计的量程、分度值（每个小刻度表示多少温度），并估测液体的温度，不能超过温度计的量程（否则会损坏温度计）测量时，要将温度计的玻璃泡与被测液体充分接触，不能紧靠容器壁和容器底部；读数时，玻璃泡不能离开被测液、要待温度计的示数稳定后读数，且视线要与温度计中夜柱的上表面相平。

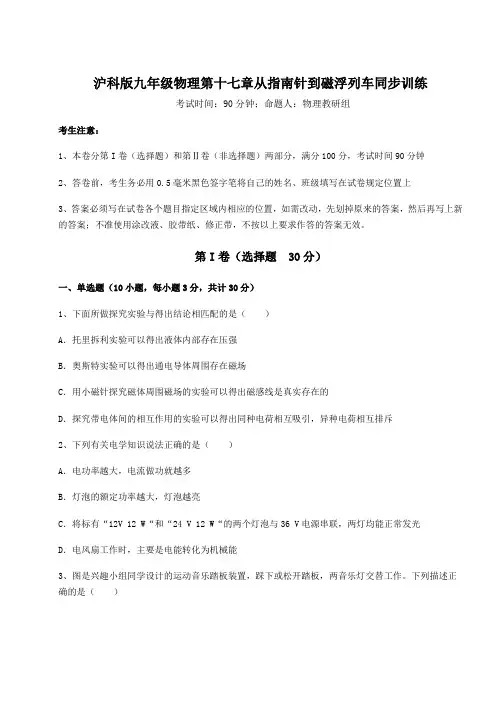

沪科版九年级物理第十七章从指南针到磁浮列车同步训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下面所做探究实验与得出结论相匹配的是（）A．托里拆利实验可以得出液体内部存在压强B．奥斯特实验可以得出通电导体周围存在磁场C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥2、下列有关电学知识说法正确的是（）A．电功率越大，电流做功就越多B．灯泡的额定功率越大，灯泡越亮C．将标有“12V 12 W“和“24 V 12 W“的两个灯泡与36 V电源串联，两灯均能正常发光D．电风扇工作时，主要是电能转化为机械能3、图是兴趣小组同学设计的运动音乐踏板装置，踩下或松开踏板，两音乐灯交替工作。
下列描述正确的是（）A．踏板与电磁铁是并联的B．踩下踏板时绿灯亮、红灯灭C．松开踏板时，动触点与b接触D．增大R的阻值，可增大电磁铁对衔铁的吸引力4、图中各磁体的磁感线方向，标注正确的是（）A．B．C．D．5、根据生活中的现象进行推论是常用的科学思维方法。
下列根据现象作出的推论中（）A．根据两灯各自的两端电压相等推论两灯是并联B．根据电路中的灯泡不发光推论电路中没有电流C．根据两手搓动手会发热推论机械能转化为内能D．根据直导体下磁针没有旋转推论导体中无电流6、小东在探究条形磁体周围磁场的特点时，实验现象如图所示。
小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。
