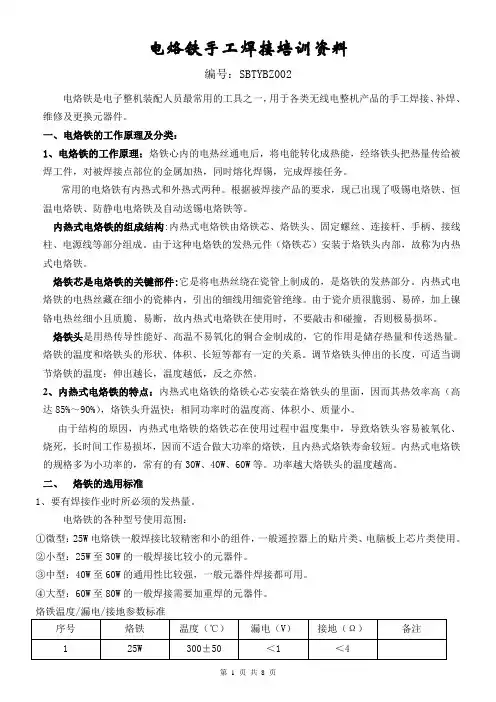

电烙铁手工焊接培训资料编号：SBTYBZ002电烙铁是电子整机装配人员最常用的工具之一，用于各类无线电整机产品的手工焊接、补焊、维修及更换元器件。
一、电烙铁的工作原理及分类：1、电烙铁的工作原理：烙铁心内的电热丝通电后，将电能转化成热能，经络铁头把热量传给被焊工件，对被焊接点部位的金属加热，同时熔化焊锡，完成焊接任务。
常用的电烙铁有内热式和外热式两种。
根据被焊接产品的要求，现已出现了吸锡电烙铁、恒温电烙铁、防静电电烙铁及自动送锡电烙铁等。
内热式电烙铁的组成结构:内热式电烙铁由烙铁芯、烙铁头、固定螺丝、连接杆、手柄、接线柱、电源线等部分组成。
由于这种电烙铁的发热元件（烙铁芯）安装于烙铁头内部，故称为内热式电烙铁。
烙铁芯是电烙铁的关键部件:它是将电热丝绕在瓷管上制成的，是烙铁的发热部分。
内热式电烙铁的电热丝藏在细小的瓷棒内，引出的细线用细瓷管绝缘。
由于瓷介质很脆弱、易碎，加上镍铬电热丝细小且质脆、易断，故内热式电烙铁在使用时，不要敲击和碰撞，否则极易损坏。
烙铁头是用热传导性能好、高温不易氧化的铜合金制成的，它的作用是储存热量和传送热量。
烙铁的温度和烙铁头的形状、体积、长短等都有一定的关系。
调节烙铁头伸出的长度，可适当调节烙铁的温度：伸出越长，温度越低，反之亦然。
2、内热式电烙铁的特点：内热式电烙铁的烙铁心芯安装在烙铁头的里面，因而其热效率高（高达85%～90%），烙铁头升温快；相同功率时的温度高、体积小、质量小。
由于结构的原因，内热式电烙铁的烙铁芯在使用过程中温度集中，导致烙铁头容易被氧化、烧死，长时间工作易损坏，因而不适合做大功率的烙铁，且内热式烙铁寿命较短。
内热式电烙铁的规格多为小功率的，常有的有30W、40W、60W等。
功率越大烙铁头的温度越高。
二、烙铁的选用标准1、要有焊接作业时所必须的发热量。
电烙铁的各种型号使用范围：①微型：25W电烙铁一般焊接比较精密和小的组件，一般遥控器上的贴片类、电脑板上芯片类使用。
电烙铁的焊接知识培训电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。
由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。
烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。
外热式电烙铁的规格很多，常用的有 25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。
烙铁芯的功率规格不同，其内阻也不同。
25W 烙铁的阻值约为 2k Ω， 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。
烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。
烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。
当烙铁头的体积比较大时，则保持时间就长些。
另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。
如下为功率与温度的关系表：5W 280℃----400℃20W 290℃----410℃25W 300℃----420℃30W 310℃----430℃40W 320℃----440℃50W 320℃----440℃60W 340℃----450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。
由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。
内热式电烙铁的常用规格为 20W,50W 几种。
由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。
内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。
一、电烙铁的选用及使用
1 、电烙铁的选用
（1 ）选用电烙铁一般遵循以下原则：
①烙铁头的形状要适应被焊件物面要求和产品装配密度。
②烙铁头的顶端温度要与焊料的熔点相适应，锡(无铅)的熔点是231.9℃,一般要比焊料熔点高30 - 80℃（不包括在电烙铁头接触焊接点时下降的温度）。
③电烙铁热容量要恰当。
烙铁头的温度恢复时间要与被焊件物面的要求相适应。
温度恢复时间是指在焊接周期内，烙铁头顶端温度因热量散失而降低后，再恢复到最高温度所需时间。
它与电烙铁功率、热容量以及烙铁头的形状、长短有关。
（ 2 ）选择电烙铁的功率原则如下：
①焊接集成电路，晶体管及其它受热易损件的元器件时，考虑选用20W 内热式或25W 外热式电烙铁。
②焊接较粗导线及同轴电缆时，考虑选用50W 内热式或45 - 75W 外热式电烙铁。
③焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。
(常用的有30W/40W/60W)
2 、电烙铁的使用握法,电烙铁的握法分为三种。
①反握法是用五指把电烙铁的柄握在掌内。
此法适用于大功率电烙铁，焊接散热量大的被焊件。
②正握法此法适用于较大的电烙铁，弯形烙铁头的一般也用此法。
③握笔法用握笔的方法握电烙铁，此法适用于小功率电烙铁，焊接散热量小的被焊件，如焊接印制电路板及其维修等。
三.电烙铁的正解使用步骤。
