烙铁使用方法-焊接技术培训资料

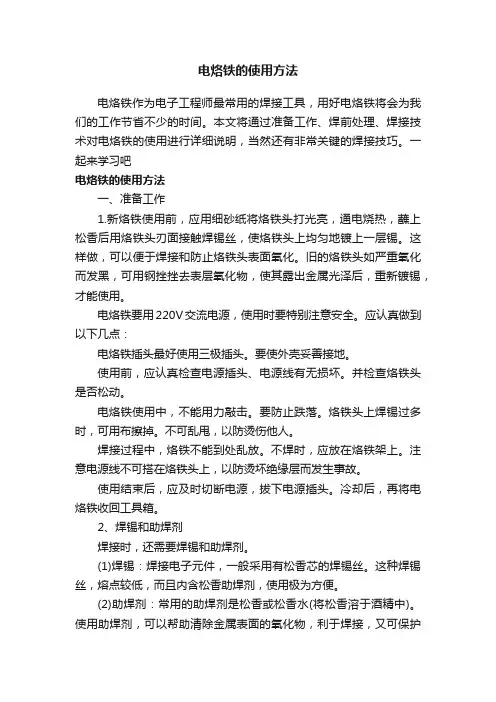

电烙铁的使用方法电烙铁作为电子工程师最常用的焊接工具，用好电烙铁将会为我们的工作节省不少的时间。

本文将通过准备工作、焊前处理、焊接技术对电烙铁的使用进行详细说明，当然还有非常关键的焊接技巧。

一起来学习吧电烙铁的使用方法一、准备工作1.新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。

这样做，可以便于焊接和防止烙铁头表面氧化。

旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。

应认真做到以下几点：电烙铁插头最好使用三极插头。

要使外壳妥善接地。

使用前，应认真检查电源插头、电源线有无损坏。

并检查烙铁头是否松动。

电烙铁使用中，不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时，可用布擦掉。

不可乱甩，以防烫伤他人。

焊接过程中，烙铁不能到处乱放。

不焊时，应放在烙铁架上。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

使用结束后，应及时切断电源，拔下电源插头。

冷却后，再将电烙铁收回工具箱。

2、焊锡和助焊剂焊接时，还需要焊锡和助焊剂。

(1)焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。

这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。

(2)助焊剂：常用的助焊剂是松香或松香水(将松香溶于酒精中)。

使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。

焊接较大元件或导线时，也可采用焊锡膏。

但它有一定腐蚀性，焊接后应及时清除残留物。

3、辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。

应学会正确使用这些工具。

尖嘴钳偏口钳镊子小刀二、焊前处理焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。

1、清除焊接部位的氧化层可用断锯条制成小刀。

刮去金属引线表面的氧化层，使引脚露出金属光泽。

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

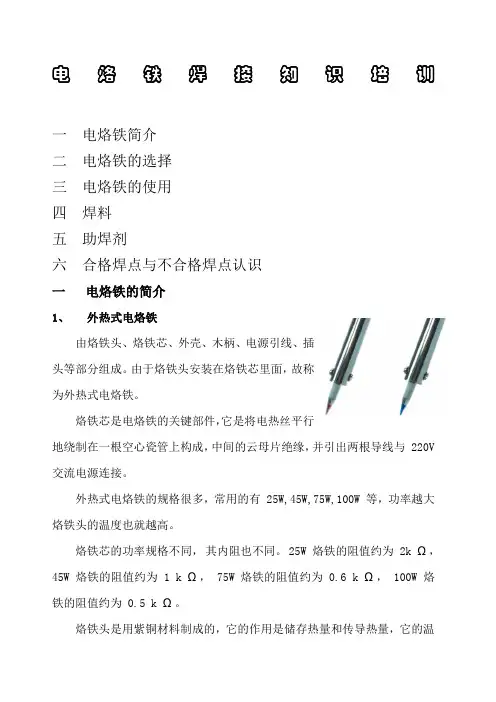

电烙铁的焊接知识培训电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。

由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。

烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。

外热式电烙铁的规格很多，常用的有 25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。

烙铁芯的功率规格不同，其内阻也不同。

25W 烙铁的阻值约为 2k Ω， 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。

烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。

烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。

当烙铁头的体积比较大时，则保持时间就长些。

另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。

如下为功率与温度的关系表：5W 280℃----400℃20W 290℃----410℃25W 300℃----420℃30W 310℃----430℃40W 320℃----440℃50W 320℃----440℃60W 340℃----450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。

由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。

内热式电烙铁的常用规格为 20W,50W 几种。

由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。

内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。

由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。

烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。

外热式电烙铁的规格很多，常用的有 25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。

烙铁芯的功率规格不同，其内阻也不同。

25W 烙铁的阻值约为 2k Ω，45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。

烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。

烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。

当烙铁头的体积比较大时，则保持时间就长些。

另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。

如下为功率与温度的关系表：5W 280℃----400℃20W 290℃----410℃25W 300℃----420℃30W 310℃----430℃40W 320℃----440℃50W 320℃----440℃60W 340℃----450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。

由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。

内热式电烙铁的常用规格为 20W,50W 几种。

由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。

内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

内热式电烙铁的烙铁芯是用比较细的镍铬电阻丝绕在瓷管上制成的，其电阻约为 2.5k Ω左右（ 20W ），烙铁的温度一般可达 350OC 左右。

电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成.由于烙铁头安装在烙铁芯里面,故称为外热式电烙铁。

烙铁芯是电烙铁的关键部件,它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V 交流电源连接。

外热式电烙铁的规格很多，常用的有25W，45W,75W，100W 等，功率越大烙铁头的温度也就越高。

烙铁芯的功率规格不同，其内阻也不同. 25W 烙铁的阻值约为2k Ω，45W 烙铁的阻值约为1 k Ω, 75W 烙铁的阻值约为0.6 k Ω，100W 烙铁的阻值约为0。

5 k Ω。

烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。

烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。

当烙铁头的体积比较大时，则保持时间就长些。

另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。

如下为功率与温度的关系表:5W 280℃-——-400℃20W 290℃—---410℃25W 300℃--—-420℃30W 310℃--——430℃40W 320℃—-——440℃50W 320℃-——-440℃60W 340℃-——-450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。

由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此,称为内热式电烙铁。

内热式电烙铁的常用规格为20W,50W 几种。

由于它的热效率高，20W内热式电烙铁就相当于40W 左右的外热式电烙铁。

内热式电烙铁的后端是空心的,用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时,必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端,慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

内热式电烙铁的烙铁芯是用比较细的镍铬电阻丝绕在瓷管上制成的，其电阻约为 2.5k Ω左右（20W ),烙铁的温度一般可达350OC 左右。

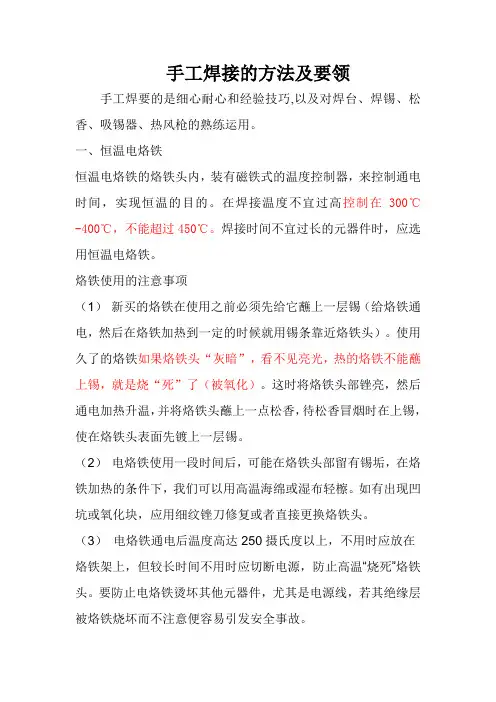

手工焊接的方法及要领手工焊要的是细心耐心和经验技巧,以及对焊台、焊锡、松香、吸锡器、热风枪的熟练运用。

一、恒温电烙铁恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。

在焊接温度不宜过高控制在300℃-400℃，不能超过450℃。

焊接时间不宜过长的元器件时，应选用恒温电烙铁。

烙铁使用的注意事项（1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头）。

使用久了的烙铁如果烙铁头“灰暗”，看不见亮光，热的烙铁不能蘸上锡，就是烧“死”了（被氧化）。

这时将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

（2）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用高温海绵或湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

（3）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

（4）不要把电烙铁猛力敲打，应轻轻用高温海绵或湿布轻擦或将锡垢轻轻敲入或甩进制定容器。

用电烙铁焊接元件是基本的装配工艺，它对保证电子产品的质量起着关键的作用。

下面介绍一些元器件的焊接要点。

1. 焊接最好是松香、松香油或无酸性焊剂。

不能用酸性焊剂，否则会把焊接的地方腐蚀掉。

2. 焊接时电烙铁应有足够的热量，才能保证焊接质量，防止虚焊和日久脱焊。

3. 在焊接晶体管等怕高温器件时，最好用小平嘴钳或镊子夹住晶体管的引出脚，焊接时还要掌握时间。

4. 烙铁在焊接处停留的时间不宜超过３秒。

5. 烙铁离开焊接处后，被焊接的零件不能立即移动，否则因焊锡尚未凝固而使零件容易脱焊。

6. 对接的元件接线应先绞和后再上锡。

二、多脚位高集成芯片的焊接1：先准备一块PCB2：对准后用镊子或手压住3：用融化的锡丝来固定IC的管脚4：用融化的锡丝固定四面，接下来就是拖焊的重点，把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!5：最后加一点助焊剂或松香甩掉多余的焊锡，四面使用同样的方法6：成品图7：ARM的焊接方法和240是一样的8：阻容件的焊接先在一端加焊锡焊接阻容件，先固定有锡的一端。

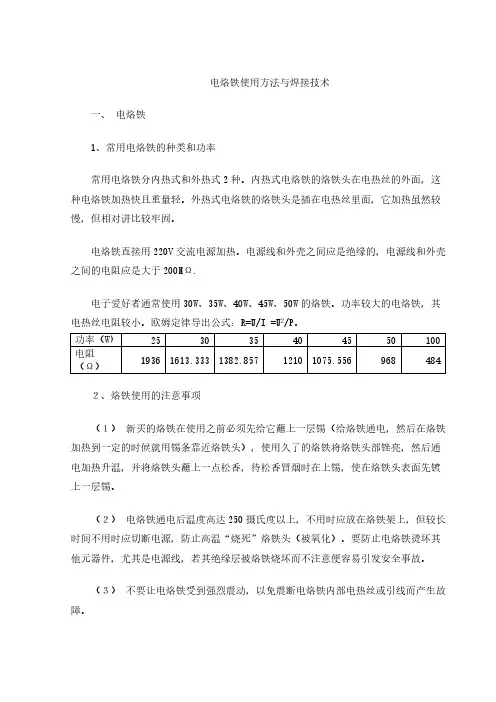

２、烙铁使用的注意事项（１）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

（２）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

（３）不要让电烙铁受到强烈震动，以免震断电烙铁内部电热丝或引线而产生故障。

（４）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复重新上锡，使用日久，烙铁头缩短到一定程度要更换烙铁头。

二、焊接技术这里讲的焊接技术是指电子电路制作中常用的金属导体与焊锡之间的熔合。

焊锡是用熔点约为183度的铅锡合金（Pb-Sn）。

市售焊锡常制成条状或丝状，有的焊锡还含有松香，使用起来更为方便。

1、握持电烙铁的方法通常握持电烙铁的方法有握笔法和握拳法两种。

（1）、握笔法。

适用于轻巧型的烙铁如25-50W的内热式。

它的烙铁头是直的，头端锉成一个斜面或圆锥状的，适宜焊接面积较小的焊盘。

（2）、握拳法。

适用于功率较大的烙铁，我们做电子制作的一般不使用大功率的烙铁（这里不介绍）。

2、在印刷电路板上焊接引线的几种方法。

印刷电路板分单面和双面板2种。

在它上面的通孔，一般是非金属化的，但为了使元器件焊接在电路板上更牢固可靠，现在电子产品的印刷电路板的通孔大都采取金属化（双面板）。

将引线焊接在普通单面板上的方法：（1）、直通剪头。

引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去。

（2）、直接埋头。

穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面。
