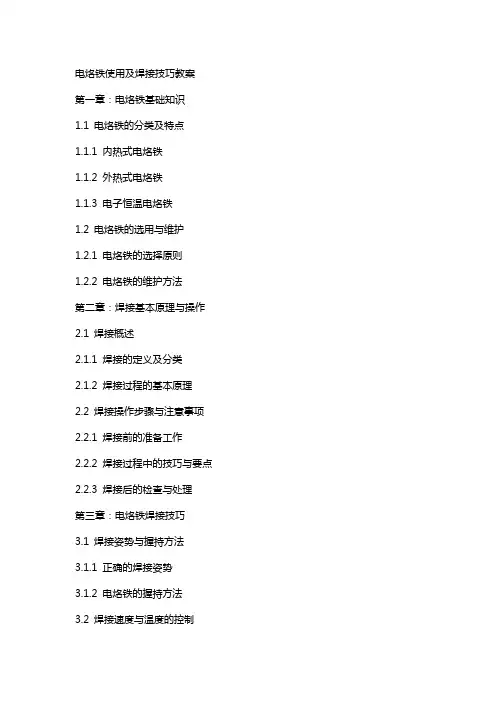

电烙铁使用及焊接技巧教案第一章：电烙铁基础知识1.1 电烙铁的分类及特点1.1.1 内热式电烙铁1.1.2 外热式电烙铁1.1.3 电子恒温电烙铁1.2 电烙铁的选用与维护1.2.1 电烙铁的选择原则1.2.2 电烙铁的维护方法第二章：焊接基本原理与操作2.1 焊接概述2.1.1 焊接的定义及分类2.1.2 焊接过程的基本原理2.2 焊接操作步骤与注意事项2.2.1 焊接前的准备工作2.2.2 焊接过程中的技巧与要点2.2.3 焊接后的检查与处理第三章：电烙铁焊接技巧3.1 焊接姿势与握持方法3.1.1 正确的焊接姿势3.1.2 电烙铁的握持方法3.2 焊接速度与温度的控制3.2.1 焊接速度的控制3.2.2 焊接温度的控制3.3 焊接过程中的注意事项3.3.1 烙铁头的清洁与维护3.3.2 焊接过程中的安全防护第四章：常见焊接问题与解决方法4.1 焊接不良的原因分析4.1.1 焊接不牢的原因4.1.2 冷焊的原因4.1.3 虚焊的原因4.2 焊接问题的解决方法4.2.1 焊接不牢的解决方法4.2.2 冷焊的解决方法4.2.3 虚焊的解决方法第五章：实战演练与评估5.1 实战演练内容5.1.1 焊接练习一：焊接电阻、电容5.1.2 焊接练习二：焊接晶体管5.1.3 焊接练习三：焊接集成电路5.2 实战演练评估5.2.1 评估标准一：焊接质量5.2.2 评估标准二：焊接速度5.2.3 评估标准三：操作规范性第六章：焊接材料的选择6.1 焊接材料概述6.1.1 焊接材料的分类6.1.2 焊接材料的作用6.2 焊料的选择6.2.1 焊料的分类及特点6.2.2 焊料的选择原则6.3 助焊剂的选择与应用6.3.1 助焊剂的分类及作用6.3.2 助焊剂的选择原则6.3.3 助焊剂的应用方法第七章：焊接环境与设备7.1 焊接环境的影响7.1.1 温度对焊接的影响7.1.2 湿度对焊接的影响7.1.3 灰尘与气体对焊接的影响7.2 焊接设备的选用与维护7.2.1 焊接电源的选择7.2.2 焊接设备的维护方法7.3 焊接环境的优化措施7.3.1 温度与湿度的控制7.3.2 通风与清洁的措施第八章：焊接工艺的优化8.1 焊接参数的调整与优化8.1.1 焊接电流的调整8.1.2 焊接电压的调整8.1.3 焊接速度的调整8.2 焊接工艺的改进与优化8.2.1 焊接顺序的优化8.2.2 焊接路径的优化8.2.3 焊接工艺的改进方法第九章：焊接质量的检测与控制9.1 焊接质量的检测方法9.1.1 目视检测9.1.2 利用放大镜检测9.1.3 使用检测仪器检测9.2 焊接质量的控制措施9.2.1 焊接过程中的质量控制9.2.2 焊接后的质量控制9.2.3 焊接质量的持续改进第十章：安全防护与环保10.1 焊接过程中的安全防护10.1.1 个人防护装备的使用10.1.2 焊接现场的安全措施10.1.3 火灾与爆炸的预防措施10.2 焊接对环境的影响及防治措施10.2.1 焊接产生的污染物及危害10.2.2 焊接环境的改善措施10.2.3 焊接废料的处理方法重点解析本文教案全面覆盖了电烙铁使用及焊接技巧的相关知识，从基础知识到实际操作，再到安全防护和环保，每个部分都突出了重点和难点。

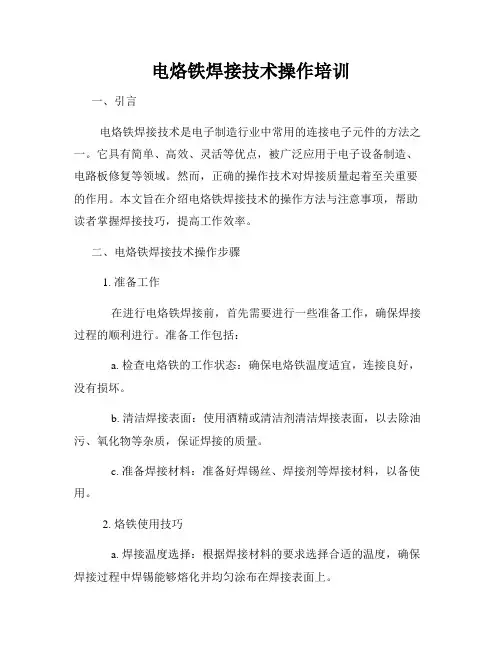

电烙铁焊接技术操作培训一、引言电烙铁焊接技术是电子制造行业中常用的连接电子元件的方法之一。
它具有简单、高效、灵活等优点，被广泛应用于电子设备制造、电路板修复等领域。
然而，正确的操作技术对焊接质量起着至关重要的作用。
本文旨在介绍电烙铁焊接技术的操作方法与注意事项，帮助读者掌握焊接技巧，提高工作效率。
二、电烙铁焊接技术操作步骤1. 准备工作在进行电烙铁焊接前，首先需要进行一些准备工作，确保焊接过程的顺利进行。
准备工作包括：a. 检查电烙铁的工作状态：确保电烙铁温度适宜，连接良好，没有损坏。
b. 清洁焊接表面：使用酒精或清洁剂清洁焊接表面，以去除油污、氧化物等杂质，保证焊接的质量。
c. 准备焊接材料：准备好焊锡丝、焊接剂等焊接材料，以备使用。
2. 烙铁使用技巧a. 焊接温度选择：根据焊接材料的要求选择合适的温度，确保焊接过程中焊锡能够熔化并均匀涂布在焊接表面上。
b. 入锡技巧：将焊锡丝轻轻触碰在电烙铁的烙头上，等待焊锡熔化并均匀附着在烙头上。
c. 固定焊锡丝：在焊锡未完全熔化之前，使用辅助工具或器械将焊锡丝固定在预定位置上，确保焊口的精准度。
d. 均匀涂布焊锡：将烙头沿着焊接表面均匀涂布焊锡，确保焊接质量。
3. 操作注意事项在进行电烙铁焊接过程中，还需要注意以下事项：a. 焊接安全防护：焊接过程中产生的热量和烟雾可能对身体造成伤害，因此应佩戴防护手套、眼镜等安全用具。
b. 环境通风：选择良好的通风环境进行焊接，确保烟雾及有害气体能够及时排出，保障操作者的身体健康。
c. 熟悉焊接材料：不同焊接材料对温度、焊接时间等要求不同，需要熟悉不同材料的焊接特性，并严格按照要求进行操作。
d. 注意焊接质量：焊接过程中应注意焊接质量，如焊点的均匀性、无虚焊、无锡露等问题，确保焊接连接的稳定可靠。
三、焊接技术常见问题及解决方法1. 虚焊虚焊指焊接点存在空洞，导致电阻增加，连接不牢固。
解决方法包括：a. 提高焊接温度，确保焊锡能够充分熔化。
电烙铁的焊接知识培训电烙铁焊接知识培训一电烙铁简介二电烙铁的选择三电烙铁的使用四焊料五助焊剂六合格焊点与不合格焊点认识一电烙铁的简介1、外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。
由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。
烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与 220V 交流电源连接。
外热式电烙铁的规格很多，常用的有 25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。
烙铁芯的功率规格不同，其内阻也不同。
25W 烙铁的阻值约为 2k Ω， 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。
烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。
烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。
当烙铁头的体积比较大时，则保持时间就长些。
另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。
如下为功率与温度的关系表：5W 280℃----400℃20W 290℃----410℃25W 300℃----420℃30W 310℃----430℃40W 320℃----440℃50W 320℃----440℃60W 340℃----450℃2、内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。
由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。
内热式电烙铁的常用规格为 20W,50W 几种。
由于它的热效率高， 20W 内热式电烙铁就相当于 40W 左右的外热式电烙铁。
内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

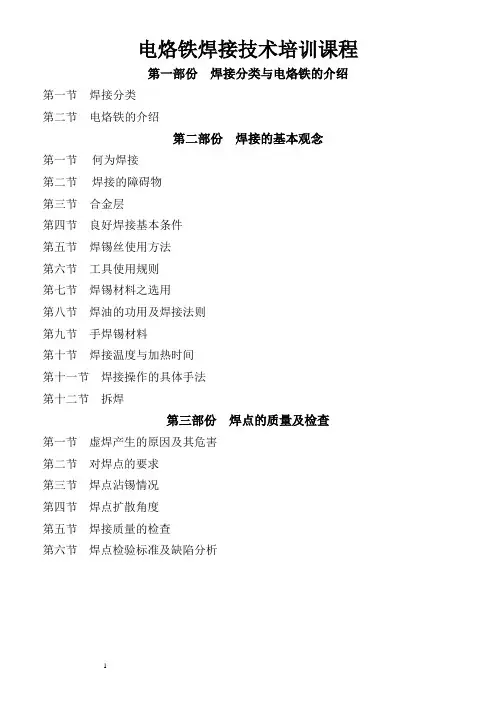

电烙铁焊接技术培训课程第一部份焊接分类与电烙铁的介绍第一节焊接分类第二节电烙铁的介绍第二部份焊接的基本观念第一节何为焊接第二节焊接的障碍物第三节合金层第四节良好焊接基本条件第五节焊锡丝使用方法第六节工具使用规则第七节焊锡材料之选用第八节焊油的功用及焊接法则第九节手焊锡材料第十节焊接温度与加热时间第十一节焊接操作的具体手法第十二节拆焊第三部份焊点的质量及检查第一节虚焊产生的原因及其危害第二节对焊点的要求第三节焊点沾锡情况第四节焊点扩散角度第五节焊接质量的检查第六节焊点检验标准及缺陷分析电烙铁焊接技术培训课程内容绪言焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一，如果没有相应的工艺质量保证，任何一个设计精良的电子装置都难以达到设计指标。
它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。
电子产品的故障除元器件的原因外，大多数是由于焊接质量不佳而造成的。
因此，掌握熟练的焊接操作技能对产品质量是非常有必要的。
本培训教材着重讲述应用广泛的手工锡焊焊接。
其目的是使公司员工在使用烙铁时，有正确的使用方法及认识，进而提升产品品质及延长零件寿命。
同时，也使公司的品检员对焊接方面的知识有着进一步的了解，在生产现场控制过程中达到最佳的品质保证。
第一部份焊接分类与电烙铁的介绍第一节焊接分类焊接技术在电子工业中的应用是非常广泛的，图1-1-1所示是现代焊接技术的主要类型。
在电子工业中，几乎各种焊接方法都要用到，但使用最普遍、最具有代表性的是锡焊法。
锡焊是焊接的一种，它是将焊件和熔点比焊件低的焊料共同加热到焊锡温度，在焊件不熔化的情况下，焊料熔化并浸润焊接面，依靠二者的扩散形成焊件的连接。
其主要特征有以下三点：①焊料熔点低于焊件；②焊接时将焊料与焊件共同加热到锡焊温度，焊料熔化而焊件不熔化；③焊件的形成依靠熔化状态的焊料浸润焊接面，由毛细管作用使焊料进入焊件的间隙，形成一个结合层，从而实现焊件的结合。

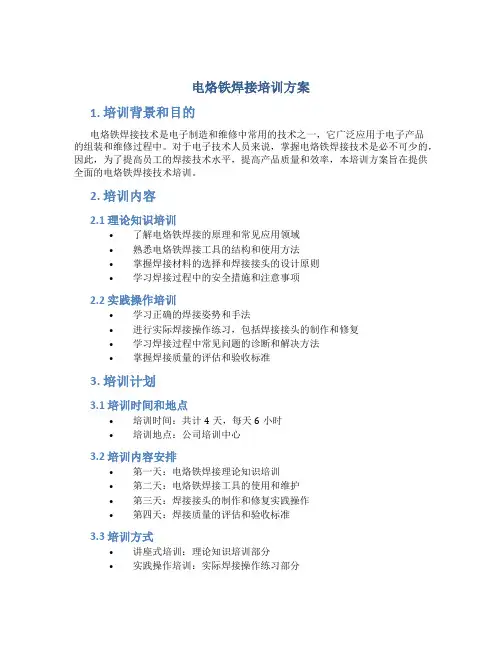

电烙铁焊接培训方案1. 培训背景和目的电烙铁焊接技术是电子制造和维修中常用的技术之一，它广泛应用于电子产品的组装和维修过程中。
对于电子技术人员来说，掌握电烙铁焊接技术是必不可少的，因此，为了提高员工的焊接技术水平，提高产品质量和效率，本培训方案旨在提供全面的电烙铁焊接技术培训。
2. 培训内容2.1 理论知识培训•了解电烙铁焊接的原理和常见应用领域•熟悉电烙铁焊接工具的结构和使用方法•掌握焊接材料的选择和焊接接头的设计原则•学习焊接过程中的安全措施和注意事项2.2 实践操作培训•学习正确的焊接姿势和手法•进行实际焊接操作练习，包括焊接接头的制作和修复•学习焊接过程中常见问题的诊断和解决方法•掌握焊接质量的评估和验收标准3. 培训计划3.1 培训时间和地点•培训时间：共计4天，每天6小时•培训地点：公司培训中心3.2 培训内容安排•第一天：电烙铁焊接理论知识培训•第二天：电烙铁焊接工具的使用和维护•第三天：焊接接头的制作和修复实践操作•第四天：焊接质量的评估和验收标准3.3 培训方式•讲座式培训：理论知识培训部分•实践操作培训：实际焊接操作练习部分4. 培训评估和考核•培训结束后，将进行理论知识考试和实践操作考核•考试形式为闭卷笔试和实际焊接操作•评分标准为60分及格，80分优秀•通过培训评估和考核的人员将获得电烙铁焊接培训证书5. 培训资源和设施要求•教室设备：投影仪、白板、音响设备等•培训工具和材料：电烙铁、焊锡、焊接支架、焊接材料等•培训教材和资料：提供电烙铁焊接相关的教材和参考资料6. 培训师资要求•具备电子技术领域的专业知识和经验•具备电烙铁焊接技术的实践经验•较好的培训和教学能力7. 培训效果和跟进•培训结束后，将进行培训效果评估，收集培训反馈意见•根据培训效果评估和反馈意见，进行后续的培训改进和跟进计划8. 培训费用和预算根据培训时间、培训资源和师资要求，进行培训费用和预算的详细估算。

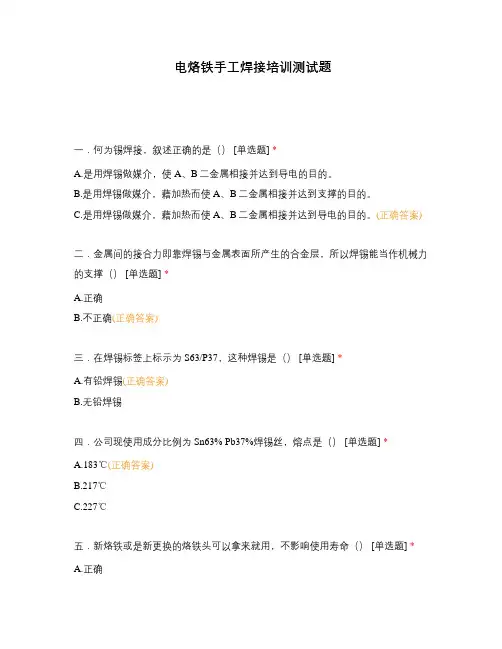

电烙铁手工焊接培训测试题一．何为锡焊接，叙述正确的是（） [单选题] *A.是用焊锡做媒介，使A、B二金属相接并达到导电的目的。
B.是用焊锡做媒介，藉加热而使A、B二金属相接并达到支撑的目的。
C.是用焊锡做媒介，藉加热而使A、B二金属相接并达到导电的目的。
(正确答案)二．金属间的接合力即靠焊锡与金属表面所产生的合金层，所以焊锡能当作机械力的支撑（） [单选题] *A.正确B.不正确(正确答案)三．在焊锡标签上标示为S63/P37，这种焊锡是（） [单选题] *A.有铅焊锡(正确答案)B.无铅焊锡四．公司现使用成分比例为Sn63% Pb37%焊锡丝，熔点是（） [单选题] *A.183℃(正确答案)B.217℃C.227℃五．新烙铁或是新更换的烙铁头可以拿来就用，不影响使用寿命（） [单选题] * A.正确B.不正确(正确答案)六．焊接作业时注意事项（） *A.焊接作业人员较长时间离开工位上应关闭烙铁的电源。
(正确答案)B.烙铁手柄严禁敲击，避免外力损坏陶瓷发热芯。
(正确答案)C.注意人体被烙铁发热部位烫伤。
(正确答案)七.手工焊接的条件：被焊件必须具备：_________，被焊金属表面应保持：_________，使用合适的_________,具有适当的焊接_________ [填空题] *从以下选项中选择内容进行填空(只填字母)：A.清洁；B.焊料和助焊剂；C.可焊性；D.温度和时间空1答案：C空2答案：A空3答案：B空4答案：D八.手工焊接的主要工艺流程：焊前准备电烙铁通电，清洁烙铁头，___，___，___，___，抽离烙铁头，___，检查焊点。
[填空题] *从以下选项中选择内容进行填空(只填字母)：A.加热被焊接件;B.继续加热焊点;C.移离锡丝;E.冷却焊点;F.送供锡丝空1答案：A空2答案：F空3答案：B空4答案：C空5答案：E九．不合格焊点返工，对以下类型的焊点缺陷，可以对焊点重熔，必要时，可添加助焊剂和焊料，下面描述正确的是（）。

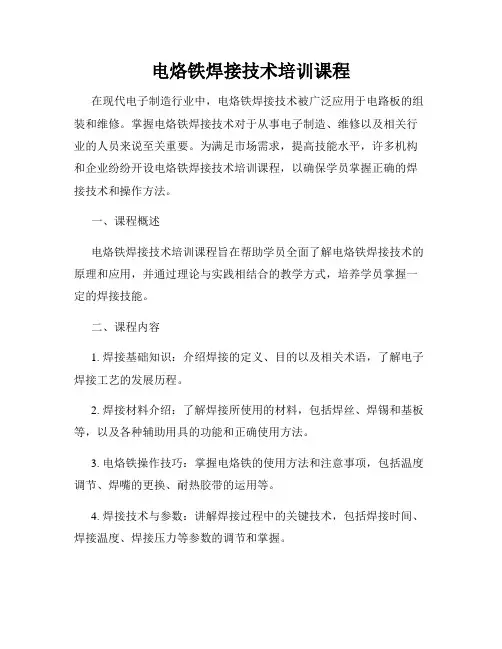

电烙铁焊接技术培训课程在现代电子制造行业中，电烙铁焊接技术被广泛应用于电路板的组装和维修。
掌握电烙铁焊接技术对于从事电子制造、维修以及相关行业的人员来说至关重要。
为满足市场需求，提高技能水平，许多机构和企业纷纷开设电烙铁焊接技术培训课程，以确保学员掌握正确的焊接技术和操作方法。
一、课程概述电烙铁焊接技术培训课程旨在帮助学员全面了解电烙铁焊接技术的原理和应用，并通过理论与实践相结合的教学方式，培养学员掌握一定的焊接技能。
二、课程内容1. 焊接基础知识：介绍焊接的定义、目的以及相关术语，了解电子焊接工艺的发展历程。
2. 焊接材料介绍：了解焊接所使用的材料，包括焊丝、焊锡和基板等，以及各种辅助用具的功能和正确使用方法。
3. 电烙铁操作技巧：掌握电烙铁的使用方法和注意事项，包括温度调节、焊嘴的更换、耐热胶带的运用等。
4. 焊接技术与参数：讲解焊接过程中的关键技术，包括焊接时间、焊接温度、焊接压力等参数的调节和掌握。
5. 常见焊接问题解决：介绍常见的焊接问题及其解决方法，如焊接不牢固、焊接渣造成短路等。
6. 安全操作与事故防范：强调焊接过程中的安全操作规范，包括使用防护设备、防止火灾和电击等事故的防范方法。
7. 实践操作演练：通过现场实践操作、实际案例模拟等方式，让学员更好地掌握焊接技术和实际应用。
三、培训方式1. 理论讲授：采用课堂讲授方式，通过PPT演示、案例分析等形式，系统地传授焊接技术相关知识。
2. 实践操作：提供实验室或工作坊环境，让学员进行实际的焊接操作，熟悉焊接设备的使用和操作流程。
3. 案例分享：邀请有经验的焊接技术专家，分享实际工作中的焊接案例和解决方案，培养学员解决问题的能力。
四、培训机构和企业1. 技术学院和职业培训中心：许多技术学院和职业培训中心开设电烙铁焊接技术培训课程，提供专业的教学设备和师资力量。
2. 电子制造企业内部培训：一些大型电子制造企业内部设有培训部门，为员工提供焊接技术培训，以提高生产效率和产品质量。
