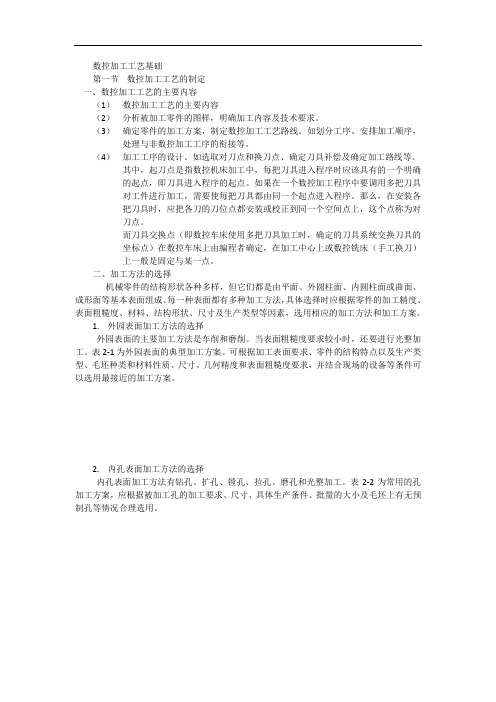

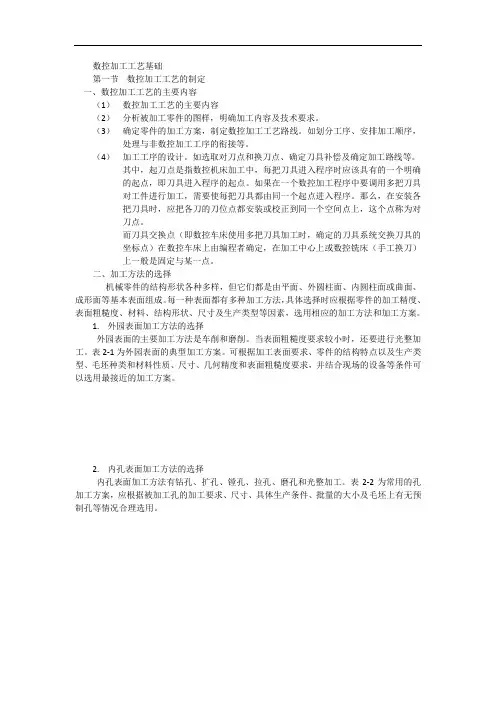

数控加工工艺基础第一节数控加工工艺的制定一、数控加工工艺的主要内容（1）数控加工工艺的主要内容（2）分析被加工零件的图样，明确加工内容及技术要求。
（3）确定零件的加工方案，制定数控加工工艺路线。
如划分工序、安排加工顺序，处理与非数控加工工序的衔接等。
（4）加工工序的设计。
如选取对刀点和换刀点、确定刀具补偿及确定加工路线等。
其中，起刀点是指数控机床加工中，每把刀具进入程序时应该具有的一个明确的起点，即刀具进入程序的起点。
如果在一个数控加工程序中要调用多把刀具对工件进行加工，需要使每把刀具都由同一个起点进入程序。
那么，在安装各把刀具时，应把各刀的刀位点都安装或校正到同一个空间点上，这个点称为对刀点。
而刀具交换点（即数控车床使用多把刀具加工时，确定的刀具系统交换刀具的坐标点）在数控车床上由编程者确定，在加工中心上或数控铣床（手工换刀）上一般是固定与某一点。
二、加工方法的选择机械零件的结构形状各种多样，但它们都是由平面、外圆柱面、内圆柱面或曲面、成形面等基本表面组成。
每一种表面都有多种加工方法，具体选择时应根据零件的加工精度、表面粗糙度、材料、结构形状、尺寸及生产类型等因素，选用相应的加工方法和加工方案。
1.外园表面加工方法的选择外园表面的主要加工方法是车削和磨削。
当表面粗糙度要求较小时，还要进行光整加工。
表2-1为外园表面的典型加工方案。
可根据加工表面要求、零件的结构特点以及生产类型、毛坯种类和材料性质、尺寸、几何精度和表面粗糙度要求，并结合现场的设备等条件可以选用最接近的加工方案。
2.内孔表面加工方法的选择内孔表面加工方法有钻孔、扩孔、镗孔、拉孔、磨孔和光整加工。
表2-2为常用的孔加工方案，应根据被加工孔的加工要求、尺寸、具体生产条件、批量的大小及毛坯上有无预制孔等情况合理选用。
3.平面加工方法的选择平面的主要加工方法有铣削、刨削、车削、磨削和拉削等，精度要求高的平面还需要经常研磨或刮削加工。
常见平面加工方案见表2-3，其中尺寸公差等级是指平行平面之间距离尺寸的公差等级。

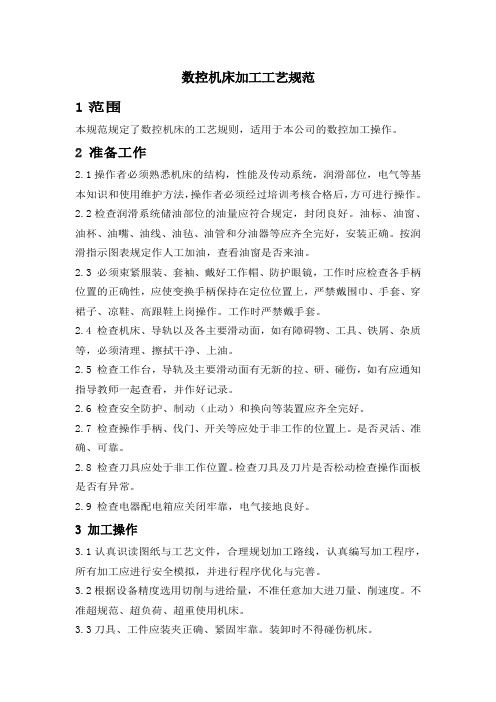

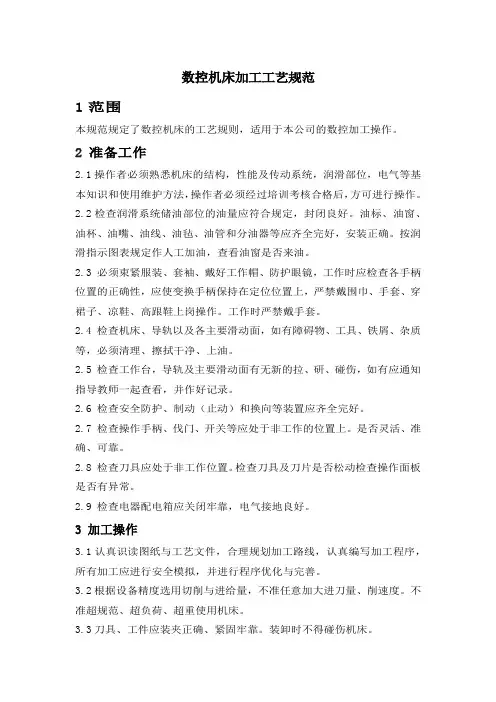

数控机床加工工艺规范1范围本规范规定了数控机床的工艺规则，适用于本公司的数控加工操作。
2 准备工作2.1操作者必须熟悉机床的结构，性能及传动系统，润滑部位，电气等基本知识和使用维护方法，操作者必须经过培训考核合格后，方可进行操作。
2.2检查润滑系统储油部位的油量应符合规定，封闭良好。
油标、油窗、油杯、油嘴、油线、油毡、油管和分油器等应齐全完好，安装正确。
按润滑指示图表规定作人工加油，查看油窗是否来油。
2.3 必须束紧服装、套袖、戴好工作帽、防护眼镜，工作时应检查各手柄位置的正确性，应使变换手柄保持在定位位置上，严禁戴围巾、手套、穿裙子、凉鞋、高跟鞋上岗操作。
工作时严禁戴手套。
2.4 检查机床、导轨以及各主要滑动面，如有障碍物、工具、铁屑、杂质等，必须清理、擦拭干净、上油。
2.5 检查工作台，导轨及主要滑动面有无新的拉、研、碰伤，如有应通知指导教师一起查看，并作好记录。
2.6 检查安全防护、制动（止动）和换向等装置应齐全完好。
2.7 检查操作手柄、伐门、开关等应处于非工作的位置上。
是否灵活、准确、可靠。
2.8 检查刀具应处于非工作位置。
检查刀具及刀片是否松动检查操作面板是否有异常。
2.9 检查电器配电箱应关闭牢靠，电气接地良好。
3 加工操作3.1认真识读图纸与工艺文件，合理规划加工路线，认真编写加工程序，所有加工应进行安全模拟，并进行程序优化与完善。
3.2根据设备精度选用切削与进给量，不准任意加大进刀量、削速度。
不准超规范、超负荷、超重使用机床。
3.3刀具、工件应装夹正确、紧固牢靠。
装卸时不得碰伤机床。
3.4不准在机床主轴锥孔，安装与其锥度或孔径不符、表面有刻痕和不清洁的顶针、刀套等。
3.5对加工的首件要进行动作检查和防止刀具干涉的检查，按“高速扫描运行”、“空运转”“单程序断切削”、连续运转“的顺序进行。
3.6应保持刀库刀具参数的正确性，更换刀具后要重新对刀，修正刀具参数。
3.7切削刀具未离开工件，不准停车。
CNC数控加工中心操作规程在模具工厂，CNC加工中心主要用于模仁、镶件等模具关键件及铜公等加工。
模仁、镶件的质量，直接决定着模具成型部分的质量。
而铜公加工质量直接约束着EDM加工影响。
对于CNC加工质量的保证，关键在于加工前的准备，就本岗位而言，除要具有丰富的加工经验和模具知识外，在工作中也要注意良好沟通，特别是和制作组、同事的沟通。
CNC数控加工的流程1）阅读图纸、程序单2）将相应程序传输至机床3）检查程序头，切削参数等4）工件上工序加工尺寸、余量的确定5）工件的合理装夹6）工件的精确找正7）工件坐标的精确建立8）合理刀具、切削参数的选取9）刀具的合理装夹10）安全的试切方式11）加工过程的观测12）切削参数的调整13）加工过程中问题与相应人员的及时反馈14）加工结束后工件质量的检测加工前的注意事项1）对于新模，加工图要符合要求，且数据清楚；新模的加工图要有主管的签名，加工图的各栏已填写。
2）工件有品质部的合格标识。
3）接到程序单后，核对工件基准位与图纸基准位是否相一致。
4）看清楚程序单上的每一项要求，确认程式与图纸的要求是否一致，如有问题，必须同编程师及制作组一起解决问题。
5）根据工件的材料及其大小，判断编程师开粗或光刀程序选用刀具之合理性，若发现刀具应用不合理，应立即通知编程师作出相应改动，以便提高加工效率及工件加工精度。
装夹工件的注意事项1）在夹持工件时，要注意码仔的位置及压板上螺帽螺栓的伸出长度适中，另外在锁角仔时螺丝不可顶底。
2）铜公一般为锁板加工，上机前应对照程序单上的开料数确保相符，同时应检查收板螺丝是否收紧。
3）对于一板收多块铜料的情况，应检查方向是否正确，各铜料加工时是否干涉。
4）根据程序单之图形状以及工件尺寸之数据进行收夹工件，必须注意：工件尺寸数据的写法为XxYxZ,同时，若有散件图者，须核对程序单的图形与散件图的图形是否相符，注意哪个方向向出，以及X,Y轴的摆法。
5）装夹工件时必须核对工件尺寸是否符合程序单的尺寸要求，有散件图的须核对程序单的尺寸与散件图的尺寸是否相同。

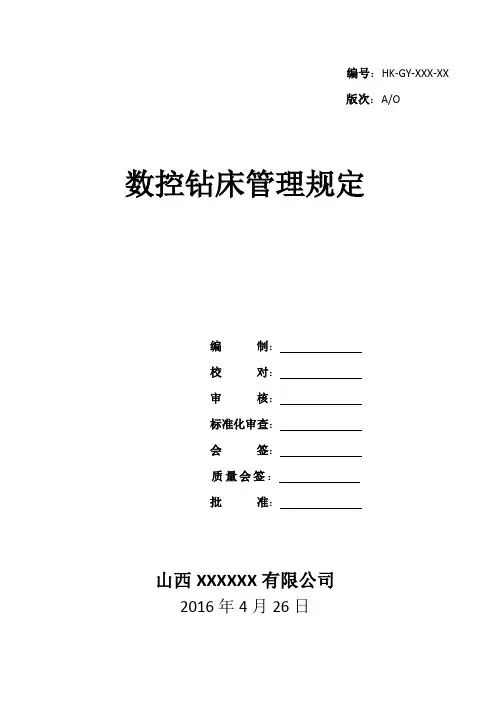

编号：HK-GY-XXX-XX版次：A/O数控钻床管理规定编制：校对：审核：标准化审查：会签：质量会签：批准：山西XXXXXX有限公司2016年4月26日一．目的为了规范公司数控钻床的加工范围、使用、维护保养及故障诊断，长期保持设备的完好，使生产任务能顺利完成，产品质量得到保证特制订本规程。
二．数控钻床与附件的保存及管理1.生产部门要对公司的数控钻床实行“五定”管理，即：定人、定机、定加工范围、定操作规程、定保养细则，并要建立设备档案。
2.数控钻床配用的加工刀具如：钻杆、可转位刀片、专用螺丝刀等实行领用制度，由设备操作人员负责保管。
3.凡属于调整机床精度、检验、拆装用的工具由设备维修管理员负责保管。
4.凡属用于机器设备更换的备品配件，由辅料库负责保管，实行领用制度。
三．加工范围公司现有8台数控钻床要严格按照机床的参数来进行生产。
机床参数见附表一。
四．工艺操作过程及参数工艺操作过程如下：1.根据图纸选择所需要的刀片及钻杆；2.选择所需要的夹具并安装工件；3.夹紧工件，再次核查是否全部正确；4.进行首件钻孔，注意加冷却液冷却：a.中心距定位：中心距除2就是机床刻度盘上的数据；b．主轴转速的确定：N（r/min）=1000*V/πDV为切削速度(m/min)：普通碳钢160～170 m/min，45钢140～150 m/min；D为钻头直径（mm）.c.慢速启动定位：钻头接触工件数据-10mm就是慢速位置数据；d.完成后位置定位：慢速位置数据+工件厚度+3mm为完成位置数据。
5.完成后卸下工件，检查尺寸及表面粗糙度，整齐放入合格品托盘，放满一层后加垫隔层；如遇钻废工件，放入不合格品托盘，并记录；6.做好标识及追溯性记录。
工艺参数如下：五．操作及保养细则1.根据主轴负载（超过开机时负载的1倍或大于85%）可以确定刀片、刀杆的使用情况是否良好，确保显示屏主轴负载百分数不超标。
2. 进给量在刚开机半小时以内不要超过0.5mm/rev（指针显示2以上）。

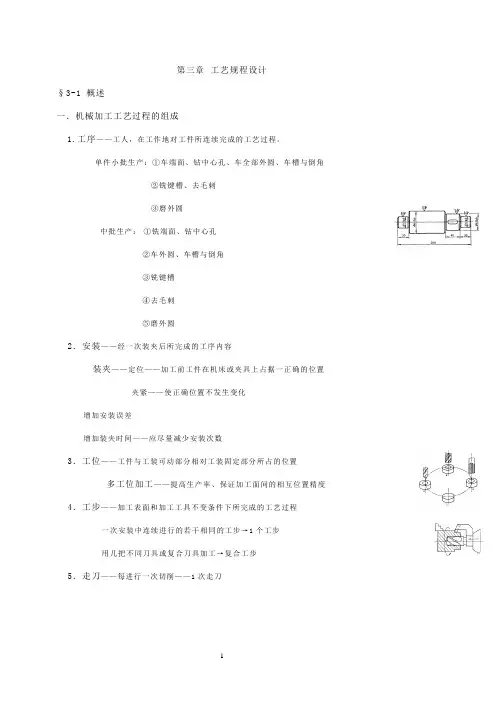

第三章工艺规程设计§3-1 概述一．机械加工工艺过程的组成1.工序——工人，在工作地对工件所连续完成的工艺过程。
单件小批生产：①车端面、钻中心孔、车全部外圆、车槽与倒角②铣键槽、去毛刺③磨外圆中批生产：①铣端面、钻中心孔②车外圆、车槽与倒角③铣键槽④去毛刺⑤磨外圆2．安装——经一次装夹后所完成的工序内容装夹——定位——加工前工件在机床或夹具上占据一正确的位置夹紧——使正确位置不发生变化增加安装误差增加装夹时间——应尽量减少安装次数3．工位——工件与工装可动部分相对工装固定部分所占的位置多工位加工——提高生产率、保证加工面间的相互位置精度4．工步——加工表面和加工工具不变条件下所完成的工艺过程一次安装中连续进行的若干相同的工步→1个工步用几把不同刀具或复合刀具加工→复合工步5．走刀——每进行一次切削——1次走刀二．工艺规程1．工艺规程的作用——①指导生产②组织生产和管理生产③新建、扩建或改建工厂及车间2．工艺规程的设计原则——①技术上的先进性②经济上的合理性③良好的劳动条件3．工艺规程设计所需的原始资料①产品装配图和零件图②产品验收的质量标准③产品的生产纲领④毛坯资料、毛坯图等⑤现场的生产条件⑥国内外相应生产技术的发展情况，合理地引进、采用新技术、新工艺⑦有关的工艺手册及图册。
