喜力得锚栓说明

喜力得锚栓说明

植筋胶：
1.根据《混凝土结构加固设计规范》GB50367-2006要求，植筋胶采用氨基甲酸
酯或改性环氧树脂胶粘剂，并采用A级胶；
2.植筋胶粘剂的填料必须在工厂制胶时添加，严禁在施工现场掺入；
3.植筋胶粘剂必须具有高温焊接拉拔测试报告，保证植筋胶粘剂不受高温焊接
影响；
4.植筋胶粘剂必须具有国内或国外权威机构出具的保证50年长期使用的性能
报告，并出具相应质量保证书；
5.在结构柱及重要部位使用的植筋胶粘剂必须提供国内机构的抗震性能的测试
报告；
6.寒冷地区加固混凝土结构使用得胶粘剂，需具有国家相关机构耐冷融性能试
验合格证书；
特殊应用：
7.在潮湿和浸水的混凝土中植筋施工时，植筋胶需具有相应的测试认证报告；
8.植筋胶应用于抗震动的状况下，需提供此类产品的抗疲劳荷载报告。

喜利得（中国）有限公司。

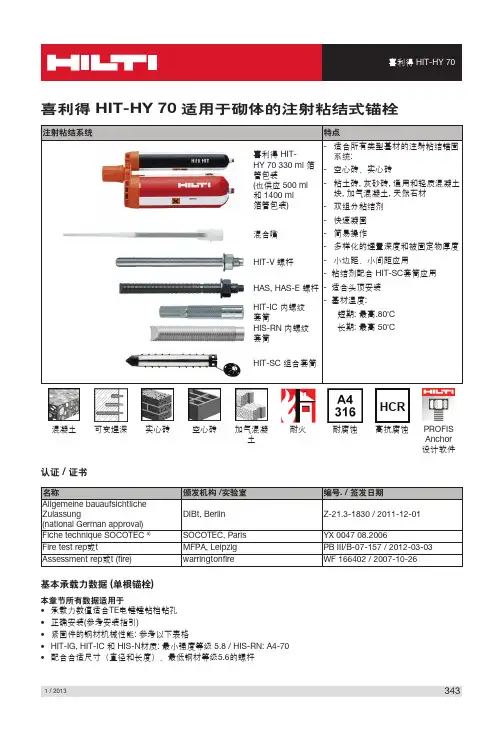

HIT-HY 70锚固粘结剂

HIT-HY 70锚固粘结剂

0,7
0,7
0,7
-
-
-
-
KSL 12
DIN 106/
80
Nrec [kN]
-
EN 771-2 fb b) ≥ 12 N/mm²
Vrec [kN]
-
Nrec [kN]
-
100
1,4
1,4
1,4
1,4
1,4
1,0
1,0
1,4
1,4
1,4
1,4
1,4
1,0
1,0
1,4
1,4
1,4
-
-
-
-
Vrec [kN]
1 / 2013
347
喜利得 HIT-HY 70
承载力推荐值 a) Frec ，适合砖体破坏和锚栓拔出破坏模式 [kN]: 空心砌体: HIT-HY 70 配合 HIT-SC 和 HIT-V, HAS, HAS-E, HIT-IC
HIT-V, HAS, HAS-E
HIT-IC
锚栓尺寸
M6
M8 M10 M12 M8
承载力推荐值 a) Frec ，适合砖体破坏和锚栓拔出破坏模式[kN] 实心砌体: HIT-HY 70 配合 HIT-V, HAS, HAS-E and HIT-IC
HIT-V, HAS, HAS-E
锚栓尺寸
基材
埋置 深度 [mm]
M6
M8 M10 M12
M8
HIT-IC
M10
M12
加气混凝土 PPW 2-0,4
0,8
-
-
-
-
Hlz 12
Vrec [kN] 0,6
0,8
0,8
0,8

喜利得化学锚栓官方性能HVY

喜利得化学锚栓官方性能HVY

≥ 45 µm, EN ISO 10684
不锈钢 延性 A4, A5 > 8%
强度等级 适合 和等级 适合 至 70
≤ M24
50
M27 M30, EN ISO 3506-1,
EN 10088: 1.4401; 1.4404; 1.4578; 1.4571; 1.4439; 1.4362
高抗腐蚀钢材, EN ISO 3506-1, EN 10088: 1.4529; 1.4565
高抗腐蚀钢材, EN 10088: 1.4529; 1.4565
强度等级 8, ISO 898-2 钢材镀锌 ≥ 5 µm, EN ISO 4042 热浸镀锌 ≥ 45 µm, EN ISO 10684
强度等级 70, EN ISO 3506-2, 不锈钢等级 A4,
强度等级 高抗腐蚀钢材 EN 10088: 1.4401; 1.4404; 1.4578; 1.4571; 1.4439; 1.4362 70, EN ISO 3506-2,
锚栓尺寸
抗拉承载力 NRd HAS
[kN]
抗剪承载力 VRd
HAS [kN]
锚栓 – fck,cube = 25 N/mm²,
HAS 5.8
数据依据 发表 ETA-05/0255, 2006-01-20
M8
M10 M12 M16 M20 M24 M27
11,3 17,3 25,3 40,0 74,6 93,3 125,2
M8 M10 M12 M16 M20 M24 M27 M30
10
12
14
18
24
28
30
35
80
90
110
125 170

HIT-HY 70锚固粘结剂

HIT-HY 70锚固粘结剂

承载力推荐值 a) Frec ，适合砖体破坏和锚栓拔出破坏模式[kN] 实心砌体: HIT-HY 70 配合 HIT-V, HAS, HAS-E and HIT-IC
HIT-V, HAS, HAS-E
锚栓尺寸
基材
埋置 深度 [mm]
M6
M8 M10 M12
M8
HIT-IC
M10
M12
加气混凝土 PPW 2-0,4
0,4
0,4
0,4
-
-
-
-
HlzB 6
DIN 105/
80
Nrec [kN]
-
EN 771-1 fb b) ≥ 6 N/mm²
Vrec [kN]
-
Nrec [kห้องสมุดไป่ตู้]
-
100
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
0,8
-
-
-
-
Vrec [kN]
3,0 d)
德国, 奥地利,
瑞士
Vrec [kN]
-
3,0 d)
3,0 d)
3,0 d)
M8
1,7 1,7 3,0 c) 3,0 c) 1,7 1,7 3,0 d)
3,0 d)
HIT-IC M10
1,7 1,7 3,0 c) 3,0 c) 1,7 1,7 3,0 d)
3,0 d)
M12
1,7 1,7 3,0 c) 3,0 c) 1,7 1,7 3,0 d)
M10
M12

喜利得锚栓系列

喜利得锚栓系列

全面认证
耐火测试
镀锌钢材
实心砖
空心砖
外螺纹
内螺纹
先置式
化学锚栓系统
混凝土基材应用
裂缝混凝土上的重型化学紧固 HVZ 定型化学锚栓
* 适应开裂混凝土 性能
无膨胀压力 小边距，小间距 牢固的箔膜包装，可用于不规则孔洞 无膨胀压力 不含苯乙烯，无异味 不含增塑剂 环保软箔包装 无膨胀压力 小边距，小间距 牢固的箔膜包装，可用于不规则孔洞 锚固深度适应范围广(4-20x螺杆直径，≥40mm) 使用标准螺杆即可应用于地震区裂缝混凝土 一款粘结剂可广泛适用于多种螺杆和套筒 安装操作简单，无需特殊工具，作业时间灵活 无膨胀压力 灵活的钻头直径选择 灵活的工作时间
化学锚栓 HIT-RE 500-SD 防开裂化学锚栓锚固粘结剂 HIT-RE 500 后锚固粘结剂 HIT-HY 200 后锚固粘结剂 HVA 化学锚栓 HDE 无绳电动胶枪 P 161 P 162 P 163 P 164 P 202
机械锚栓
HDA 重型自切底锚栓 HSL-3 重型锚栓 HSL-GR A4 不锈钢螺杆型重型锚栓 HSC 安全锚栓 HMU 后扩底热浸镀锌锚栓 HST 安全螺栓式锚栓 HSA 标准螺栓式锚栓 S-TB 扭矩杆 HSV 标准螺栓式锚栓 HUS3-H 切底自攻锚栓 HLC 套筒式锚栓 HKD 敲击式锚栓 HKV 敲击式锚栓 HUD 万用锚栓 HPS-1 压胀锚栓 HRD 框架锚栓 HLD 隔间墙锚栓 HHD-S 空心砖锚栓 HA 8 钩状锚栓 DBZ 楔入式锚栓 P 167 P 169 P 171 P 172 P 173 P 175 P 176 P 177 P 178 P 179 P 181 P 183 P 185 P 187 P 188 P 189 P 190 P 191 P 192 P 193

HILTI化学锚栓-HVU承载力计算（喜利得CC法）

HILTI化学锚栓-HVU承载力计算（喜利得CC法）

HILTI化学锚栓-HVU承载力计算（喜利得CC法）附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c ——混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 ——混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。

表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。

表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件：20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act：h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。

HVA喜利得化学锚栓

HVA喜利得化学锚栓

孔径
do(mm)
10 12 14 18 24 28 30 35 37 40 42
配套内螺纹套筒
HIS-N M8 HIS-N M10 HIS-N M12 HIS-N M16 HIS-N M20
孔径
do(mm)
14 18 22 28 32
每盒包装 品名 (只)
10 HVU M 8x80
10 HVU M 10x90
HAS-E-R 螺杆
材质：A4-70不锈钢(DIN 1.4401 / SS316)
螺杆尺寸 螺杆长度 (mm)
孔深 (mm)
M8 110
80
M10 130
90
M12 160
110
M16 190
125
M20 240
170
M24 290
210
最大固定物厚度
(mm)
14 21 28 38 48 54
每盒数量
基本设计参数请参阅153页
HVA 130
HVA
HVA-HIS 内螺纹定型化学锚栓系统
适用螺
杆尺寸
M8 M10 M12 M16 M20
孔径
孔深
(mm)
(mm)
14
90
18
110
22
125
28
170
32
205
扭紧力矩
HIS-N/HIS-RN
15/12 28/23 50/40 85/70 170/130
HVA
HVA 定型化学锚栓
在高负载、振动负载下的可靠固定
基材
混凝土 天然硬质石材
应用
震动负载下，小间距、小边距的重型设备安装或结构固定
系统
包含HVU粘着药剂包与HAS螺杆或HIS-N内螺纹套管

常用喜利得膨胀螺栓应用

常用喜利得膨胀螺栓应用

锚栓尺寸
tfix
[mm] (小/中/大)1)
d0
[mm] 公称钻孔直径
[mm] 钻头直径
h1
[mm] 钻孔深度
hef
[mm] 有效锚固深度
l
[mm] 锚栓长度 2)
tfix 小 tfix 中 tfix 大
[mm] 锚栓头与垫片高度
dw
[mm] 垫片直径
hmin
[mm] 最小基材厚度
df
[mm] 基板钻孔直径
≤ 18.5 105 80
M16/ tfix
10/25/50 24
≤ 24.55 125 100
M20/ tfix
10/30/60 28
≤ 28.55 155 125
M24/ tfix
10/30/60 32
≤ 32.7 180 150
83
95
111
138
163
185
98
110
131
153
183
205
M20
M24
800
800
800
800
830
830
640
640
640
640
640
640
36.6
58.0
84.3 157.0 245.0 353.0
30
60
105
266
519
898
12.5
24.9
43.7 111.0 216.4 374.2
详细的设计方法 – 喜利得 CC 法
(喜利得 CC 设计法是由 ETAG 附录 C 简化得到)
本页所有资料适用于：
• 混凝土基材: 如表中所列的 • 无边距、间距影响 • 正确安装 (按 56 页所列的安装方法) • 钢材 破坏

喜利得锚栓应用

喜利得锚栓应用
普通防开裂化学锚栓；特殊倒锥形化学 锚栓；后扩底锚栓
敲击式锚栓；后扩底锚栓；普通防开裂 化学锚栓；自攻锚栓
地铁漏缆卡具系统
供电安装标
疏散平台支架固定 接触网或三轨固定；
普通防开裂化学锚栓；特殊倒锥形化学 锚栓
普通防开裂化学锚栓；特殊倒锥形化学 锚栓；后扩底锚栓
环网供电支架固定
敲击式锚栓；后扩底锚栓；普通防开裂 化学锚栓；自攻锚栓
自攻切底锚栓
15
锚栓目前应用情况
接触网固定锚栓应用： 1、普通防开裂化学锚栓 2、特殊倒锥型化学锚栓 3、扩孔型锚栓+普通防开裂化学锚栓 4、扩孔型锚栓+特殊倒锥型化学锚栓 供电支架固定锚栓应用： 1、模扩底锚栓 2、自攻锚栓 3、膨胀锚栓（敲击式锚栓） 4、普通防开裂化学锚栓（西安地铁1号线）
16
21
锚栓选型建议
接触网、消防水管、疏散平台固定建议选用防开裂特殊倒锥型化学锚栓
1、同时满足三本现行规范要求 2、满足裂缝混凝土中使用要求 3、满足ICC国际规范协会抗地震荷载要求，认证等级F级（相当于8度设防烈度） 4、良好的绝缘性能，有效防止杂散电流腐蚀 5、通过国际耐火承载力测试 6、50年长期性能保证 7、热浸镀锌或更高防腐方式保证地铁环境防腐要求 8、安装简便，无需专用工具，质量可控易保证
1普通防开裂化学锚栓2特殊倒锥型化学锚栓19不同类别锚栓各项性能指标对比通信供电支架固定锚栓对比项目扩孔型锚栓膨胀锚栓规范符合情况符合加固不符合后锚固均不符合国家规范未列符合eta长期性能根据实际情况根据实际情况根据实际情况防腐形式粉末渗锌粉末渗锌热浸镀锌绝缘性能地震适用性地震适用地震适用抗疲劳性裂缝混凝土适用性适用不适用适用常用规格m12m12m12开孔直径18mm15mm10mm打孔深度68mm54mm100mm左右是否需要专用工具需要需要需要对施工精度要求较高顶暴要求高孔径垂直度要求高其他因素孔径和孔深适中时安装快捷螺栓长度需根据固定物厚度调节先装支架安装不便是否有成功案例20锚栓选型思路价格适中21锚栓选型建议供电通信支架固定建议选用后扩底锚栓或化学锚栓优先采用后扩底锚栓自扩底1由于广告牌锚栓安装时间有限安装周期会接影响进度

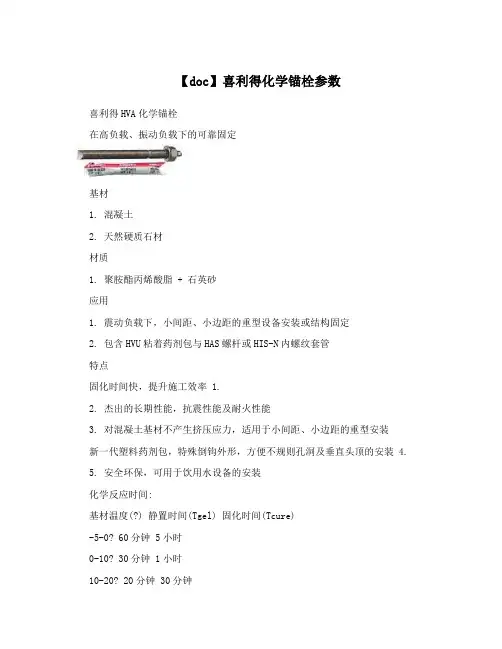

【doc】喜利得化学锚栓参数

【doc】喜利得化学锚栓参数

【doc】喜利得化学锚栓参数喜利得HVA化学锚栓在高负载、振动负载下的可靠固定基材1. 混凝土2. 天然硬质石材材质1. 聚胺酯丙烯酸脂 + 石英砂应用1. 震动负载下，小间距、小边距的重型设备安装或结构固定2. 包含HVU粘着药剂包与HAS螺杆或HIS-N内螺纹套管特点固化时间快，提升施工效率 1.2. 杰出的长期性能，抗震性能及耐火性能3. 对混凝土基材不产生挤压应力，适用于小间距、小边距的重型安装新一代塑料药剂包，特殊倒钩外形，方便不规则孔洞及垂直头顶的安装 4.5. 安全环保，可用于饮用水设备的安装化学反应时间:基材温度(?) 静置时间(Tgel) 固化时间(Tcure)-5-0? 60分钟 5小时0-10? 30分钟 1小时10-20? 20分钟 30分钟20?以上 8分钟 20分钟喜利得HVA化学锚栓型号:螺杆尺寸孔径(mm) 孔深(mm) 最大固定物厚度(mm) 锚栓长度(mm) 扭紧力矩(Nm) 材质镀锌品名材质品名 M8 10 80 14 110 10 HVA M8x80/14* HVA-RM8x80/14* M10 12 90 21 130 20 HVA M10x90/21 HVA-R M10x90/21 M12 14 110 28 160 40 HVA M12x110/28 HVA-R M12x110/28M16 18 125 38 190 HVA M16x125/38 HVA-R M16x125/38M20 24 170 48 240 HVA M20x170/48 HVA-R M20x170/48 M24 28 210 54 290 200 HVA M24x210/54 HVA-R M24x210/54 M27 30 240 60 340 270 HVAM27x240/60* HVA-R M27x240/60* M30 35 270 70 380 300 HVA M30x270/70* HVA-R M30x270/70* M33 37 300 80 420 330 HVA M33x300/80* HVA-R M33x300/80*M39 42 360 100 510 390 HVA M39x360/100* HVA-R M39x360/100* 喜利得HVA化学锚栓抗拉、抗剪力参数:拉/ 剪力设计值Rd(kN): 混凝土强度fck,cube = 25 N/mm2HVU化学粘着药剂包，配合 HAS/HAS-E 螺杆:锚栓尺寸 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 拉力,Npd 10.9 16.6 23.8 34.7 62.9 90.6 110.9 145.6 171.0 203.3 232.9 剪力,Vpd 7.9 12.6 18.3 34.6 54.0 77.8 164.0 199.3 248.4 291.5 350.6M8-M24螺杆，钢材等级5.8，M27-M39螺杆，钢材等级8.8HVU化学粘着药剂包，配合 HAS/HAS-E-R/HAS-HCR 螺杆:锚栓尺寸 M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 拉力,Npd 12.3 16.6 23.8 34.7 62.9 90.6 89.0 108.1 134.8 158.2 190.2 剪力,Vpd 8.8 14.1 20.5 38.8 60.6 87.2 64.1 77.9 97.1 113.9 137.0M8-M24螺杆，钢材等级A4-70，M27-M39螺杆，钢材等级A4时，fck变化范围为700N/mm2植500N/mm2。

喜利得重型,机械锚栓HVU使用说明书带翻译

喜利得重型,机械锚栓HVU使用说明书带翻译

8
Min. thickness of base material
[mm] 110
120
140
170
220
270
300
340
380
410
450
correct setting
最大混合厚度
tfix (max)
Max. fixture thickness
[mm] 14 21 28 38 48 54 60 70 80 90 100
1
2
3
45
HAS
HVU
Drill hole.
5
trel
Blow out dust and fragments.
6
tcure
Insert HVU capsule.
7 Tinst
Drive in anchor.
Allow gel time to pass.
Wait for curing.
Apply tightening torque.
1) If the temperature is less than –5°C, contact your Hilti technical service.
Shear, VRk
9.9 15.8 22.9 43.2 67.5 97.3 205.0 249.1 310.5 364.4 438.3
Design resistance, Rd [kN]: concrete, fck,cube = 25 N/mm2 设计阻力 混凝土（ 后面的看不明白Setting operations
Use
Heavy-duty fastenings with small spacing and edge distances

喜利得+HIT-H..

喜利得+HIT-H..

Nrec [kN]
-
1,0
1,0
1,5
1,5
1,5
1,5
(haufwerks-
poriger
80
Leichtbeton),
德国
Vrec [kN]
-
1,0
1,0
1,5
1,5
1,5
1,5
a) b) c)
fH推bI=荐T-砖I承C体载不强力包度值含适在合德于国德的国认规证范Z体-2系1.3中-1所83包0含/ 2的00基6-材11-14 内容中
-
-
-
-
a) b) c) d) e)
HfH承HbIII=载TTT---砖SSI力CCC体推连11强荐88接度xx值件……适不连只合包接配于含件合德在不国H德VI包r规Te国c-含I范[认Ck在N体证M]德系1的0国中!Z认所H-2-I证1包T.-3I含ZG--1的28M113基.1,0340-材/1不28.03适0061用/-,124.10-0164-1内11,-容414中内容1,中4
-
-
-
-
喜利得 HIT-HY 70
承载力推荐值 a) Frec 适合砖体破坏和锚栓拔出破坏模式 [kN]: 空心砖 配合 和 和 : HIT-HY 70 HIT-SC HIT-AC/HIT-V, HAS, HAS-E HIT-IG/HIT-IC
锚栓尺寸
基材
埋深置度
[mm]
HIT-AC, HIT-V, HAS, HAS-E
Vrec [kN]
-
1,4 1,4 1,4 1,4 .
Z-21.3-1830 / 2006-11-14
Z-21.3-1830 / 2006-11-14

喜得利螺栓说明书

喜得利螺栓说明书

半自动击钉器
紧固件
X-DW-THP X-DW-MX
X-BT M8
X-BT M10
X-DNI X-EDNI
X-IE X-CR
X-EFC
X-EM
X-HS NK
X-CC NK X-FCM
X-DNI MX X-DNI MX X-ENP 19 MX X-ENP2K MX
123
击钉器(火药击钉)系列
应用
门窗、窗框固定
品号
373183 *
DX 351 MX 27 连发击钉器 喜利得工具箱及配件(清洗刷．安全防护镜．清洁布，喜利得防锈喷剂和操作指南)
333030
用于DX 351的10个连发火药筒(.27口径短火药筒)
火力级别
超轻 轻 中等 重
包装
1000 100 100 100
品名
6.8/11 M白 6.8/11 M绿 6.8/11 M黄 6.8/11 M红
配件
名称
连发钉匣 标准外套管 标准推杆 加长杆 窄外套管 用于狭窄型钢槽/龙骨 推杆 配合窄外套管
品名
X-MX 27 * X-FG 8ME-351 X-P8S-351 X-PT 3517 FT X-FG 8L-351 X-P8L-351
*注：该连发钉匣仅能与喜利得 DX 351 一起使用
品号
333318 * 50351 * 50352 50353
喜利得工具箱及配件(清洗刷、备用缓冲环、耳罩，安全防护镜、喜利得防锈喷剂和操作指南)
DX 460 F8 单发击钉器
品名
DX 460 单发击钉器 喜利得工具箱及配件(清洗刷、耳罩、安全防护镜、喜利得防锈喷剂和操作指南)
品号
305175
DX 460

常见喜利得机械锚栓

常见喜利得机械锚栓

种类有很多，不同的需求选择不一样的类型，在购买喜利得机械锚栓的时候选择合适的是很有必要的，因为只有这样才能够确保所选择的锚栓可以达到理想的效果；喜利得机械锚栓的类别主要包括以下两个种类：一、喜利得化学锚栓它是一种新型的锚栓，是通过特质的化学粘接剂粘接而成，它是把螺杆胶固定在砼基材的钻孔当中的，固定以后可以实现固定件锚固复合。

主要被用在各种设备固定、各种建筑结构的钢筋埋植、铁路铁轨锚固、水利设施锚固、化工设备、广告牌等等方面，它的优点主要体现在这些方面：（1）它是靠化学物质粘接受力而成的，所以，锚固力非常强，就跟预埋是差不多的；（2）它没有膨胀应力，而且，对基材的要求非常低，可以用在开裂的混凝土里面，存在的边间距也是非常小的；（3）它是玻璃密封包装的，所以，里面的成分不会跟大气接触，而且，性能也非常稳定，可以通过玻璃就看到里面的药物质量情况，在安装的时候，玻璃粉碎可以直接当做骨料，这样一来粘接的效果会更为牢固；（4）在内管里面的固化剂是用玻璃密封的，在经过搅拌以后能够达到迅速凝固的效果，安装起来方便快捷，而且还在很大程度上节省了施工的时间；（5）它的性能比较好，不仅能够耐酸碱，还有不错的对抗低温和老化效果，而且，耐热效果也是很不错的，在常温下不会有变化，而且，还有耐水渍的效果。

二、喜利得膨胀螺栓它是利用挈形斜度来促进膨胀，从而产生摩擦力，这样一来就能够达到固定的效果，而螺钉的一边是螺纹，另外一边则是锥度，外面则包的是一层钢皮或者是铁皮的圆筒，在上面有很多的切口存在，将其塞进墙里面打好洞，然后将螺母锁上，把螺钉往外面拉，然后把锥度拉到钢皮圆筒上面，让其涨开，将其固定在墙上，它可以用在防护栏等等在水泥或者是砖等等材料的紧固上面，但是，因为它固定不是特别牢，所以，如果震动比较大可能会有松脱情况。

喜利得技术手册(化学锚栓-HIT-RE 500注入式锚固胶配合钢筋)

喜利得技术手册(化学锚栓-HIT-RE 500注入式锚固胶配合钢筋)

钻孔.
清孔.
将锚固胶包放入套筒中
安装混合嘴
将套筒装入注胶器.
弃掉前 3 次扣动扳机 流出的粘结剂
打开保险扳手
注射粘结剂
212
HIT-RE 500 注入式锚固胶 配合 钢筋
锚栓几何尺寸与机械性能
d h
钢筋直径∅ [mm]
∅ [mm]
钢筋直径
As [mm²]
应力截面面积
fuk [N/mm²] 极限抗拉强度
∅ 28 ∅ 32 ∅ 36 ∅ 40
35-37
40
42 47
275
305 335 365
270
300 330 360
340
380 410 450
118-155 162 147 206
24-31
32
30 41
55..76 55..76 55..76 55..76
DD 100, DD 130, DD 160
77.0
16.7
26.0
37.4
50.9
∅ 16 125
∅ 16 104.3 119.4 71.8
∅ 16 78.5 100.5 66.5
∅ 20 170
∅ 20 177.3 186.6 112.3
∅ 20 133.5 157.1 104.0
∅ 25 210
∅ 25 273.8 291.6 175.0
∅8
∅ 10 ∅ 12 ∅ 14
9.9
14.1
20.6
27.3
7.9
12.4
17.8
24.2
安装详解
hnom
∅ 16 43.7 44.3
∅ 16 31.2 31.6

喜得利螺栓说明书

喜得利螺栓说明书

技术参数
性能： 重量：
长度：
钉匣容量： 火药：
中型紧固
3.25 kg 带钉匣3.51 kg
458 mm 带钉匣475 mm 10个连发钢钉，14-72 mm 6.8/11M，10发 4级火力水平(绿，黄，红，黑)
DX 460 MX72 连发击钉器Fra bibliotek品名品号
DX 460 MX72 连发击钉器(带钉匣)
371671 *
混疑土抗压强度
最佳值 最大值
5-45MPa 65MPa
在混凝土上固定钢钉的间距、边距和基材厚度
A=最小边距=70mm* B=固定件最小间距(在不必降低性能的情况下)=80mm C=混凝土最小厚度=3x固定件的穿入深度
*另有许可的除外
最大紧固扭矩
螺纹直径
X-M6/W6 X-M8/W8
力矩(Nm) 4 6
页码
127
127
固定轻钢龙骨于混凝土和钢结构
轻型全自动击钉器，主要用于格栅 紧固系统的紧固，可用于较薄基材 (基材最小厚度为4mm)
重量： 长度： 火药筒:
2.2kg 407mm 6.8/11M 棕色
格栅固定
轻型全自动击钉器，主要用于电气 及设备安装的紧固，可用于较薄基 材(基材最小厚度为4mm)
重量：
品号
373183 *
DX 351 MX 27 连发击钉器 喜利得工具箱及配件(清洗刷．安全防护镜．清洁布，喜利得防锈喷剂和操作指南)
333030
用于DX 351的10个连发火药筒(.27口径短火药筒)
火力级别
超轻 轻 中等 重
包装
1000 100 100 100
品名
6.8/11 M白 6.8/11 M绿 6.8/11 M黄 6.8/11 M红

喜力得锚栓

喜力得锚栓

HSC 安全锚栓特点： - 完善的系统- 键锁式锚固- 锚固深度小- 很小的膨胀力 (因此小边距、小间距)- 自行扩底(无需特殊的扩底工具)- 具有安装标志，易于控制 (简易、安全)- 在套筒上有锚固深度标记- 适用于受拉区材质:HSC-A/-I - 依据EN ISO 898-1的8.8级钢HSC-AR/-IR - 具有膨胀套筒- 不锈钢 ;A4-70; 1.4401; 1.4571- DIN 17440 (A4), X5 CrNiMo 17122基本承载力数据 (单根锚栓): HSC-A本页所有参数适用于：•混凝土基材: 如表中给出的•无边距、间距影响•正确安装 (按59页给出的安装方法)•钢材破坏设计方法详见 60-64页.承载力极限平均值, R u,m [kN]: 混凝土等级 ≅ C20/25锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60抗拉承载力 N Ru,m16.6 23.3 16.6 30.6 13.3 18.6 13.3 24.5抗剪承载力 V Ru,m19.0 19.0 30.2 43.8 19.0 19.0 30.2 43.8承载力标准值, R k [kN]: 混凝土等级 ≅ C20/25锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60抗拉承载力 N Rk12.8 17.8 12.8 23.4 9.1 12.7 9.1 16.7抗剪承载力 V Rk14.6 14.6 23.2 33.7 14.6 14.6 23.2 33.7下列数据根据:混凝土承载力设计法承载力设计值, R d [kN]: 混凝土等级 f ck,cube = 25 N/mm2锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60抗拉承载力 N Rd8.5 11.9 8.5 15.6 6.1 8.5 6.1 11.1抗剪承载力 V Rd11.7 11.7 18.6 27.0 11.7 11.7 18.6 27.0承载力推荐值, L rec [kN]: 混凝土等级 f ck,cube = 25 N/mm2锚栓规格 M8x40 M8x50 M10x40 M12x60M8x40M8x50M10x40 M12x60抗拉承载力 N Rec 6.1 8.5 6.1 11.1 4.3 6.0 4.3 8.0HSC-A(R)HSC-I(R) 无裂缝混凝土基材混凝土基材受拉区抗冲击小边距、间距A4316防火喜利得锚栓计算软件防腐抗剪承载力 V Rec8.3 8.3 13.3 19.3 8.3 8.3 13.3 19.3本节所有参数适用于：•混凝土基材: 如表中给出的•无边距、间距影响•正确安装 (按59页给出的安装方法) •钢材 破坏设计方法详见 60– 64页。

喜利得后扩底机械锚栓FTM HMU 中文版

喜利得后扩底机械锚栓FTM HMU 中文版
锚栓紧固技自切H术M底手U锚-P栓册F
/8
HMU-PF M12x80 HMU-PF M16x100 HMU-PF M16x125 后扩底锚栓系统
锚栓
HMU-PF 后扩底锚栓
锚栓类型 M12 HMU-PF M16 HMU-PF
特点
统一可靠的扩底质量 50µm 热浸镀锌防腐涂层 应用广泛，性价比高 红色安装标记易于检测 提供匹配的安装工具保证施工效
非裂缝混凝土
M12x80 80 48,0 35,4
M16x100 100 67,0 65,9
M16x125 125 93,7 65,9
M12x80 80 26,6 35,4
裂缝混凝土
M16x100 100 47,8 65,9
M16x125 125 53,1 65,9
承载力特征值
锚栓尺寸 有效锚固深度 hef ≥ 抗拉承载力 NRk 抗剪承载力 VRk
混凝土强度等级 (ENV 206)
C 20/25 C 25/30
fB = (fck,cube/25N/mm²)1/2 a)
1
1,1
a) fck,cube = 混凝土抗压强度，试件为 150mm 边长立方体。
C 30/37 1,22
C 35/45 1,34
C 40/50 1,41
C 45/55 1,48
混凝土锥体破坏临界
间距
scr,N [mm]
240
混凝土锥体破坏临界
边距
ccr,N [mm]
120
HMU-PF M16x100 100 200 100 100 300 150
300
150
HMU-PF M16x125 125 250 100 100 375 188

喜利得定型化学锚栓资料

喜利得定型化学锚栓资料

测试和认证
裂缝混凝土及非裂缝混凝土工况下的抗拉承载力测试报告Байду номын сангаас HIT RE500-SD锚固胶粘剂安全性鉴定A级胶认证； 胶体通过ETA全面认证及ICC全面认证（含裂缝混凝土及最高抗震等 级认证）； 锚栓系统耐高温测试（全焊式焊接测试报告）
HIT-RE500SD 化学反应时间
基材温度 （ ℃） -5℃ 10℃ 15℃ 20℃ 30℃ 40℃ 凝胶时间 Tgel 2.5小时 2小时 1.5小时 30分钟 20分钟 12分钟 固化开始时间 Tcure,ini 36小时 25小时 12小时 6小时 4小时 2小时 固化完成时间 Tcure,full 72小时 48小时 24小时 12小时 8小时 4小时
施工步骤
M12x110/50 M16x125/65 M20x170/70
90 32.4 27.0 23.1 27.0 125 39.2 50.2 27.9 50.2 170 62.2 78.4 44.3 78.4
Tgel前可植入和调整螺杆； Tgel至Tcure,ini间不可扰动螺杆； Tcure,full后，可施加扭矩，达到完全承载力。
基本设计参数
锚栓规格
标准埋深（mm） 非裂缝 混凝土 C20/25 裂缝 混凝土 C20/25 抗拉承载力设计值 (kN) 抗剪承载力设计值 (kN) 抗拉承载力设计值 (kN) 抗剪承载力设计值 (kN)
道路桥梁行业应用手册
HIT-CS-F
HIT-RE500-SD
特殊倒锥形螺杆 配合锚固粘结剂
幕墙行业用特殊倒锥形螺杆锚固系统
喜利得.性能卓越.经久耐用.
道路桥梁行业应用手册 HIT-CS-F
HIT-RE500-SD
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

JGJ 145－2004
2005 北京
后锚固连接的设计、施工及验收
5
对规范的理解和运用
两本规范均推荐化学锚栓（植螺杆），均禁止使用膨胀型锚栓。 “加固规范”是国家规范（2006发布，2012年版待发布），“后锚固规程”属于行业规程 （2005发布），“验收规范”2010年发布。 扩孔型锚栓可用于承重结构，也应该能用于重要性低于承重结构的非结构构件的后锚固连 接（地铁中各类管线附属设施的固定，包括接触网和供电支架的固定，均为后锚固连接）。 “验收规范”中取消定型化学锚栓说法，统一为特殊倒锥形锚栓（糖葫芦形锚栓），不包 括一般胶粘螺杆。 膨胀型锚栓两本规范均不推荐使用。 自攻锚栓只能用于非结构构件连接。 综上所述，建议锚栓选型优先顺序： 特殊倒锥形化学锚栓→扩孔型锚栓→ 化学切底锚栓→自攻锚栓→膨胀锚栓 。
13
通信信号安装标 环网弱电支架固定
通信设备集成标 漏缆卡具 疏散平台支架固定 供电安装标 接触网或三轨固定； 环网供电支架固定
地铁中主要应用锚固系统的部位
1.接触网 2.供电支架
3.通信支架
4.消防水管支架 5.疏散平台 6.漏缆卡具
14
供电/通信支架固定
消防水管固定
接触网固定
漏缆固定
屏蔽门固定
Hilti Anchoring Systems in Metro 喜利得锚栓在地铁中的应用
1

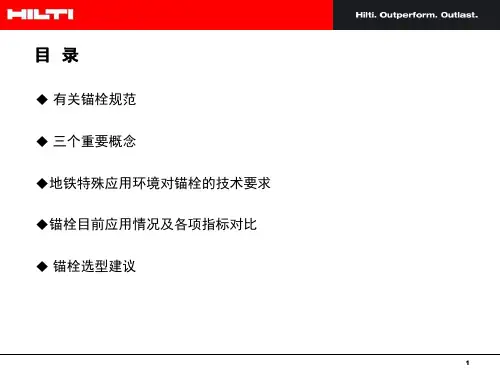

目 录
有关锚栓规范
三个重要概念
地铁特殊应用环境对锚栓的技术要求
锚栓目前应用情况及各项指标对比 锚栓选型建议
2
13.1.3 承重结构用的锚栓，应采用有机械锁 键效应的后扩底锚栓（图13.1.3），也可采用
6
三个重要概念
1、什么是裂缝混凝土？
压力区
张力区 lbs. 混凝土板
压力区 张力区
支座
7
钢筋混凝土结构中必然存在不可视的裂缝
• 梁、柱、板构件受弯矩的张力区中，混凝土须开裂，钢筋才能发挥设计强度 • 但设计裂缝宽度必须控制在规范规定范围 (如：0.3mm) ，以满足结构正常使用极限状态下 的外观及钢筋防腐要求
疏散平台固定
设备安装主要锚栓应用
15
喜利得地铁中常用锚栓
自扩底锚栓
模扩底锚栓
特殊倒锥形化 学锚栓
普通防开裂 化学锚栓
自攻切底锚栓
16
锚栓目前应用情况
接触网固定锚栓应用： 1、普通防开裂化学锚栓 2、特殊倒锥型化学锚栓 3、扩孔型锚栓+普通防开裂化学锚栓 4、扩孔型锚栓+特殊倒锥型化学锚栓
供电支架固定锚栓应用：
2、支架应采用适用开裂混凝土的锚栓。普通膨胀型锚栓不能适用于开裂混凝土，且安 装到位与否不好控制，不建议采用。 3、自攻锚栓安装时需要与支架同时固定，不方便安装。 4、推荐使用扩孔型锚栓，优先采用自扩底锚栓，避免人为扩底偏差，确保安装质量。
22
锚栓选型建议
接触网、消防水管、疏散平台固定建议选用防开裂特殊倒锥型化学锚栓
1、模扩底锚栓 2、自攻锚栓
3、膨胀锚栓（敲击式锚栓）
4、普通防开裂化学锚栓（西安地铁1号线）
17
锚栓目前应用情况
消防水管固定锚栓应用： 1、普通防开裂化学锚栓 2、特殊倒锥型化学锚栓 3、模扩底锚栓 通信支架固定锚栓应用： 1、模扩底锚栓 2、自攻锚栓 3、膨胀锚栓（敲击式锚栓）
4、普通防开裂化学锚栓（郑州地铁1号线）
11
地铁特殊应用环境对锚栓的技术要求
2、动载要求
1）疲劳荷载：列车往复运行
2） 地震荷载：地震区 3） 冲击荷载
3、耐腐蚀及长期性能要求
1）地铁隧道属地下潮湿环境，锚栓应为热浸镀锌、粉末浸锌或不锈钢。 2）地铁属于生命线工程，固定锚栓长期性能应不低于50年。
4、便于施工要求
1）由于隧道盾构片混凝土强度高（C50）、钢筋密，在满足受力要求的情况下，锚栓钻孔
23
THANK YOU！
24
适应开裂混凝土性能的定型化学锚栓。当采用
定型化学锚栓时，其产品说明书标明的有效锚 固深度：对承受拉力的锚栓，不得小于8.0d0 （d0为锚栓公称直径）；对承受剪力的锚栓，
不得小于6.5d0。
当定型化学锚栓产品说明书标明的有效锚固深 度大于10d0时，应按植筋的设计规定计算其承 载力。 13.1.4 承重结构中严禁采用膨胀型锚栓。 13.1.6 承重结构锚栓连接的设计计算，应采 用开裂混凝土的假定；不得考虑非开裂混凝土
直径和钻孔深度尽可能小。 2）应充分考虑安装工序及安装深度等对安装时间的影响。
12
地铁主要锚栓应用
标段
机电安装标
主要应用
消防水管支架固定
应用产品
普通防开裂化学锚栓；特殊倒锥形化学 锚栓；后扩底锚栓 敲击式锚栓；后扩底锚栓；普通防开裂 化学锚栓；自攻锚栓
地铁漏缆卡具系统 普通防开裂化学锚栓；特殊倒锥形化学 锚栓 普通防开裂化学锚栓；特殊倒锥形化学 锚栓；后扩底锚栓 敲击式锚栓；后扩底锚栓；普通防开裂 化学锚栓；自攻锚栓
• 严重腐蚀环境， 如公路隧道 • 室内游泳馆
Low
耐腐蚀性
High
9
金属锚栓防腐处理方式：
电镀锌：5～10微米 热浸镀锌：45微米(地铁环境) 粉末渗锌：53微米以上(地铁环境) A2(304), A4（316）不锈钢 Hilti－HCR高抗腐蚀材料
10
地铁特殊应用环境对锚栓的技术要求
1、耐火要求 1）地铁隧道发生火灾时，最高产生1000摄氏度的升温，影响范围可达距离起火 点前后100米范围内。 2）为保证火灾情况下人员有足够的逃生时间，固定重要构件的锚栓必须具备一 定的耐火时效。 3）钢材在升温过程中，强度衰减非常快。 锚栓在达到一定的锚固深度后，受火 失效主要取决于钢材破坏，与锚固方式关系不大。
Technical Specification for Post-installed Fastenings in Concrete Structure
程非结构构件的后锚固连接。 4.1.4 满足锚固深度要求的化学植筋 及螺杆，可应用于抗震设防烈度不大 于8度之受拉、边缘受剪、拉剪复合 受力之结构构件及非结构构件的后锚 固连接。
孔径和孔深适 螺栓长度需根据 先装支架，安装不便 中时安装快捷 固定物厚度调节 有 有 有
20
锚栓选型思路
是否有成功应用业绩 是否符合现行最新规范
施工是否简便、质量可控
价格适中
21
锚栓选型建议
供电、通信支架固定建议选用后扩底锚栓或化学锚栓，优先采用后扩底锚栓（自扩底 或模扩底）
1、由于广告牌锚栓安装时间有限，安装周期会接影响进度。
8
2、根据不同环境的影响, 考虑锚栓的耐腐蚀性
电镀锌 5-20μm
• 室内干燥环境 • 室外临时使用
• 热浸镀锌 45μm • 粉末浸锌
• 室内潮湿环境 • 室外轻微腐蚀大气环 境 • 偶尔有冷凝水产生的 环境
A2 不锈钢
A4 不锈钢
HCR
• 室内冷凝水严重 • 室内冷凝水严 重的环境 的环境 • 室外无氯化物 • 室外有轻微氯 化物，如海洋 大气
其复验结果必须符合现行国家标准混凝土结构 加固设计规范》GB50367的规定。 应指出的是特殊倒锥形锚栓仅指“糖葫芦形锚栓”
而言，不包括一般胶粘螺杆。
4
4.1.3 膨胀型锚栓和扩孔型锚栓不得
中华人民共和国建筑工业行业标准
用于受拉、边缘受剪（c<10hef）、
拉剪复合受力的结构构件及生命线工
混凝土结构后锚固技术规程
18
锚栓目前应用情况
疏散平台固定锚栓应用： 1、普通防开裂化学锚栓 2、特殊倒锥型化学锚栓
19
不同类别锚栓各项性能指标对比（通信、供电支架固定锚栓）
对比项目 规范符合情况 长期性能 防腐形式 绝缘性能 防火测试 地震适用性 抗疲劳性 裂缝混凝土适用性 常用规格 开孔直径 打孔深度 是否需要专用工具 对施工精度要求 其他因素 是否有成功案例 扩孔型锚栓 符合加固 不符合后锚固 根据实际情况 粉末渗锌 无 有 地震适用 有 适用 M12 18mm 68mm 需要 较高 膨胀锚栓 均不符合 根据实际情况 粉末渗锌 无 有 无 无 不适用 M12 15mm 54mm 需要 顶暴要求高 自攻锚栓 国家规范未列 符合ETA 根据实际情况 热浸镀锌 无 有 地震适用 有 适用 M12 10mm 100mm左右 需要 孔径、垂直度要求高
承重结构的加固设计
对其承载力的提高作用。
3
4.11 锚栓 (I) 主控项目 4.11.1 结构加固用锚栓应采用自扩底锚栓、模 扩底锚栓或特殊倒锥形锚栓，且应按工程量一次 进场到位。进场时，应对其品种、型号、规格、 中文标志和包装、出厂检验合格报告等进行检查，
并应对锚栓钢材受拉性能指标进行见证抽样复检，
1、同时满足三本现行规范要求 2、满足裂缝混凝土中使用要求
3、满足ICC国际规范协会抗地震荷载要求，认证等级F级（相当于8度设防烈度）
4、良好的绝缘性能，有效防止杂散电流腐蚀 5、通过国际耐火承载力测试 6、50年长期性能保证 7、热浸镀锌或更高防腐方式保证地铁环境防腐要求 8、安装简便，无需专用工具，质量可控易保证
