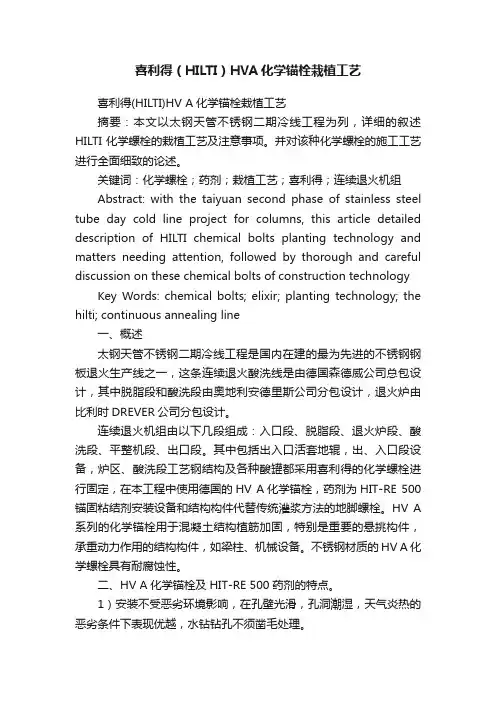

喜利得（HILTI）HVA化学锚栓栽植工艺喜利得(HILTI)HV A化学锚栓栽植工艺摘要：本文以太钢天管不锈钢二期冷线工程为列，详细的叙述HILTI化学螺栓的栽植工艺及注意事项。
并对该种化学螺栓的施工工艺进行全面细致的论述。
关键词：化学螺栓；药剂；栽植工艺；喜利得；连续退火机组Abstract: with the taiyuan second phase of stainless steel tube day cold line project for columns, this article detailed description of HILTI chemical bolts planting technology and matters needing attention, followed by thorough and careful discussion on these chemical bolts of construction technology Key Words: chemical bolts; elixir; planting technology; the hilti; continuous annealing line一、概述太钢天管不锈钢二期冷线工程是国内在建的最为先进的不锈钢钢板退火生产线之一，这条连续退火酸洗线是由德国森德威公司总包设计，其中脱脂段和酸洗段由奥地利安德里斯公司分包设计，退火炉由比利时DREVER公司分包设计。
连续退火机组由以下几段组成：入口段、脱脂段、退火炉段、酸洗段、平整机段、出口段。
其中包括出入口活套地辊，出、入口段设备，炉区、酸洗段工艺钢结构及各种酸罐都采用喜利得的化学螺栓进行固定，在本工程中使用德国的HV A化学锚栓，药剂为HIT-RE 500锚固粘结剂安装设备和结构构件代替传统灌浆方法的地脚螺栓。
HV A 系列的化学锚栓用于混凝土结构植筋加固，特别是重要的悬挑构件，承重动力作用的结构构件，如梁柱、机械设备。
HILTI化学锚栓-HVU承载力计算（喜利得CC法）附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c ——混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 ——混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。
表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。
表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件：20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act：h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。
HVZ 化学锚栓混凝土张力区耐火耐腐蚀高抗腐蚀抗疲劳抗冲击欧洲技术认证CE 标志PROFIS A n c h o r 设计软件认证 / 证书基本承载力数据 (单根锚栓)本章节所有数据适用于 具体请参考简化设计方法- 正确安装(参考安装指引)- 无边、间距影响- 钢材l 破坏- 基材厚度如表格所述- 埋置深度如表格所述- 单根 锚栓材质如表格所述- 混凝土等级 C 20/25, f ck,cube = 25 N/mm²- 温度范围 I(最小基材温度 -40ºC, 最大长期/短期基材温度: +50ºC/80ºC)- 安装温度范围 0ºC 至 +40ºC基本承载力数据的埋置深度和基材厚度承载力极限平均值，承载力特征值，承载力设计值，承载力推荐值承载力极限平均值a): 混凝土 C 20/25 – f ck,cube = 25 N/mm², 化学锚栓 HVZ承载力特征值: 混凝土 C 20/25 – f ck,cube = 25 N/mm², 化学锚栓 HVZ承载力设计值: 混凝土 C 20/25 – f ck,cube = 25 N/mm², 化学锚栓 HVZ承载力推荐值 a): 混凝土 C 20/25 – f ck,cube = 25 N/mm², 化学锚栓 HVZa) 整体分项安全系数γ = 1,4。
对于荷载应用的分项安全系数必须依据国家规范。
工作温度范围喜利得 HVZ 化学锚栓配合 HAS-TZ螺杆可用于以下温度范围。
基材温度的上升可导致粘结承载力的下降。
最大短期基材温度基材的短期升温是短暂性的升温过程，如昼夜循环等。
最大长期基材温度基材的长期升温十应用阶段中的重要恒温过程。
材质HAS-TZ机械性能材质安装安装工具安装指引干燥和浸泡水混凝土，冲击式钻孔具体安装指引请参考产品包装内容钻石钻孔下锚栓技术数据请询喜利得技术顾问常用工况下固化时间以上数据只适用于干燥混凝土。
化学锚栓技术参数化学锚栓是一种用于固定和连接建筑材料的技术，广泛应用于建筑、交通、航空航天等领域。
化学锚栓能够提供可靠的连接和固定效果，使结构能够承受拉力、剪力、压力等不同类型的载荷。
本文将介绍化学锚栓的一些基本技术参数，包括使用材料、强度等级、耐化学品性能以及施工注意事项等。
一、使用材料1.钢材：化学锚栓的主体部分通常由高强度钢材制成，以确保锚栓在受力时能够保持结构的稳定性和承载能力。
2.化学锚剂：化学锚栓的固定效果主要依赖于化学锚剂的性能。
常用的化学锚剂包括环氧树脂、聚酯类树脂、无机锚栓胶等，这些材料通常具有耐腐蚀、抗龟裂、抗震动等特性。
二、强度等级化学锚栓的强度等级主要由其材料和结构决定。
根据不同的应用场景和需要承受的载荷，化学锚栓可以分为不同的强度等级，如C20/25、C30/37等。
这些等级代表了锚栓的抗压强度和抗拉强度。
三、耐化学品性能由于化学锚栓主要用于建筑材料的固定和连接，因此其耐化学品性能也是一个重要的技术参数。
化学锚栓需要能够承受各种化学品的侵蚀，包括酸碱、盐类等。
常见的化学锚栓材料可以通过一些化学试验来测试其耐化学品性能，如抗盐雾试验、抗磷酸试验等。
四、施工注意事项化学锚栓的施工过程需要注意以下几个方面：1.要按照设计要求选择适当的化学锚栓型号、规格和数量，确保工程的安全性和可靠性。
2.确保施工环境符合要求，包括温度、湿度等。
在施工过程中，要避免雨水、油污等对化学锚栓的影响。
3.在进行化学锚栓施工前，需要对基础材料进行清理和处理，确保基础的光洁度和表面粗糙度，以提高化学锚栓的粘结性能。
4.施工过程中需要严格按照使用说明进行操作，确保化学锚剂的使用量、混合比例等参数的准确性。
5.化学锚剂固化时间需要根据具体情况合理掌握，充分准备工具和设备，确保锚栓在固化过程中不受外力干扰。
总之，化学锚栓技术参数涉及多个方面，包括使用材料、强度等级、耐化学品性能以及施工注意事项等。
在实际应用中，根据具体情况选择合适的化学锚栓型号和规格，并严格按照施工要求进行操作，可以确保化学锚栓的固定效果和安全性能。
种类有很多，不同的需求选择不一样的类型，在购买喜利得机械锚栓的时候选择合适的是很有必要的，因为只有这样才能够确保所选择的锚栓可以达到理想的效果；喜利得机械锚栓的类别主要包括以下两个种类：一、喜利得化学锚栓它是一种新型的锚栓，是通过特质的化学粘接剂粘接而成，它是把螺杆胶固定在砼基材的钻孔当中的，固定以后可以实现固定件锚固复合。
主要被用在各种设备固定、各种建筑结构的钢筋埋植、铁路铁轨锚固、水利设施锚固、化工设备、广告牌等等方面，它的优点主要体现在这些方面：（1）它是靠化学物质粘接受力而成的，所以，锚固力非常强，就跟预埋是差不多的；（2）它没有膨胀应力，而且，对基材的要求非常低，可以用在开裂的混凝土里面，存在的边间距也是非常小的；（3）它是玻璃密封包装的，所以，里面的成分不会跟大气接触，而且，性能也非常稳定，可以通过玻璃就看到里面的药物质量情况，在安装的时候，玻璃粉碎可以直接当做骨料，这样一来粘接的效果会更为牢固；（4）在内管里面的固化剂是用玻璃密封的，在经过搅拌以后能够达到迅速凝固的效果，安装起来方便快捷，而且还在很大程度上节省了施工的时间；（5）它的性能比较好，不仅能够耐酸碱，还有不错的对抗低温和老化效果，而且，耐热效果也是很不错的，在常温下不会有变化，而且，还有耐水渍的效果。
二、喜利得膨胀螺栓它是利用挈形斜度来促进膨胀，从而产生摩擦力，这样一来就能够达到固定的效果，而螺钉的一边是螺纹，另外一边则是锥度，外面则包的是一层钢皮或者是铁皮的圆筒，在上面有很多的切口存在，将其塞进墙里面打好洞，然后将螺母锁上，把螺钉往外面拉，然后把锥度拉到钢皮圆筒上面，让其涨开，将其固定在墙上，它可以用在防护栏等等在水泥或者是砖等等材料的紧固上面，但是，因为它固定不是特别牢，所以，如果震动比较大可能会有松脱情况。

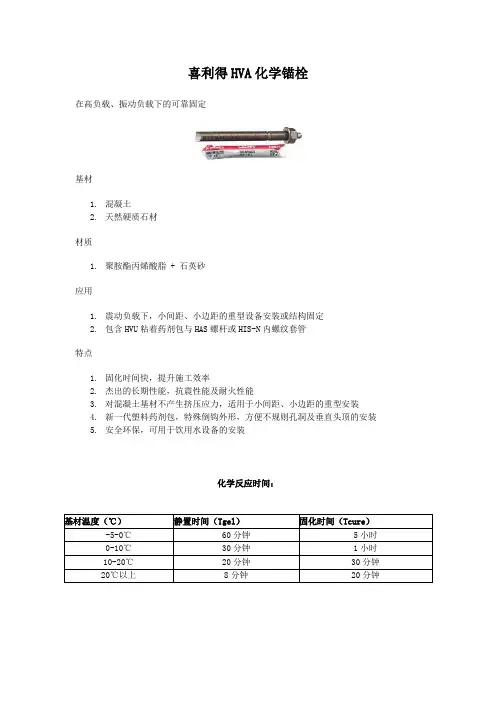

喜利得HVA化学锚栓
在高负载、振动负载下的可靠固定
基材
1.混凝土
2.天然硬质石材
材质
1.聚胺酯丙烯酸脂 + 石英砂
应用
1.震动负载下，小间距、小边距的重型设备安装或结构固定
2.包含HVU粘着药剂包与HAS螺杆或HIS-N内螺纹套管
特点
1.固化时间快，提升施工效率
2.杰出的长期性能，抗震性能及耐火性能
3.对混凝土基材不产生挤压应力，适用于小间距、小边距的重型安装
4.新一代塑料药剂包，特殊倒钩外形，方便不规则孔洞及垂直头顶的安装
5.安全环保，可用于饮用水设备的安装
化学反应时间：
基材温度（℃）静置时间（Tgel）固化时间（Tcure）-5-0℃60分钟5小时
0-10℃30分钟1小时
10-20℃20分钟30分钟
20℃以上8分钟20分钟
喜利得HVA化学锚栓型号：
喜利得HVA化学锚栓抗拉、抗剪力参数：
拉/ 剪力设计值Rd(kN): 混凝土强度fck,cube = 25 N/mm2
M8-M24螺杆，钢材等级5.8，M27-M39螺杆，钢材等级8.8
M8-M24螺杆，钢材等级A4-70，M27-M39螺杆，钢材等级A4时，fck变化范围为700N/mm2植500N/mm2。
152以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。
完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。
以上手册及软件请洽喜利得技术服务部免费索取。
HIT-RE 500 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2HIT-HY 150 MAX 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm2HIT-HY 150 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2153以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。
完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。
以上手册及软件请洽喜利得技术服务部免费索取。
HIT-RE 500 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 30 N/mm 2，埋深同HVA HIT-HY 150 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2，埋深同HVA HVA 定型化学锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HDA 重型自切底锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2M8-M24螺杆，钢材等级5.8；M27-M39螺杆，钢材等级8.8uk M8-M24螺杆，钢材等级A4-70；M27-M39螺杆，钢材等级A4时，f uk 变化范围为700N/mm 至 500N/mm154HDA重型自切底锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2 HSL-3重型锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm22HSC安全锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2155HSC 安全锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HST 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2156HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HUS-H 切底自攻锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HLC 套筒式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 20 N/mm 2HKD 敲击式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HKV 敲击式锚栓拉 / 剪力推荐值 L rec (kN ): 混凝土强度 f ck,cube = 25 N/mm 2157HUD 万用锚栓拉 / 剪力设计值 R d (kN ): HPS-1 敲击式锚栓拉 / 剪力设计值 R d (kN ):1)1)158HRD-U 框架锚栓拉 / 剪力设计值 R d (kN ):HLD 隔间墙锚栓拉力设计值 R d (kN )空心砖锚栓拉 / 剪力设计值 R d (kN ):DBZ 楔入式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度f cc ≥15 N/mm 2。
HVU 配合HAS/HAS-E螺杆化学锚栓HVU 配合 HAS/HAS-E螺杆化学锚栓混凝土小边距、小间距耐火耐腐蚀高抗腐蚀欧洲技术认证CE标志PROFISAnchor 设计软件认证 /证书基本承载力数据 (单根锚栓)本章节所有数据适用于具体请参考简化设计方法- 正确安装(参考安装指引)- 无边、间距影响- 钢材l破坏- 基材厚度如表格所述- 单一典型埋深，如表格所述- 单一锚栓材质，如表格所述- 混凝土 C 20/25, fck,cube= 25 N/mm²- 温度范围l I (最小基材温度 -40ºC, 最大长期/短期基材温度: +24ºC/40ºC)- 安装温度范围 -5ºC 至 +40ºCHVU 配合HAS/HAS-E螺杆化学锚栓基本承载力数据的埋置深度a)和基材厚度.承载力极限平均值, 承载力特征值, 承载力设计值, 承载力推荐值.承载力极限平均值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力特征值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力设计值: 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆承载力推荐值a): 混凝土 C 20/25 – f = 25 N/mm², HAS螺杆γ = 1,4工作温度范围喜利得 HVU 化学锚栓可用于以下温度范围。
基材温度的上升可导致粘结承载力的下降。
HVU 配合HAS/HAS-E螺杆化学锚栓最大短期基材温度基材的短期升温是短暂性的升温过程，如昼夜循环等。
最大长期基材温度基材的长期升温十应用阶段中的重要恒温过程。
材质HAS机械性能HVU 配合HAS/HAS-E螺杆化学锚栓锚栓几何尺寸安装安装工具安装指引干燥和浸泡水混凝土, 冲击式钻孔具体安装指引请参考产品包装内容钻石钻孔下锚栓技术数据请询喜利得技术顾问HVU 配合HAS/HAS-E 螺杆化学锚栓安装细节150200270300的工况，设计承载力必须折减。
