电气原理图基础知识问答

电气基础知识问答：80问1、电力系统产生工频过电压的原因主要有哪些？1）空载长线路的电容效应2）不对称短路引起的非故障相电压升高3）甩负荷引起的工频电压升高。

2、什么叫操作过电压？主要有哪些？操作过电压是由于电网内开关操作或故障跳闸引起的过电压。

主要包括：1）切除空载线路引起的过电压2）空载线路合闸时引起的过电压3）切除空载变压器引起的过电压4）间隙性电弧接地引起的过电压5）解合大环路引起的过电压。

3、电网中限制操作过电压的措施有哪些？电网中限制操作过电压的措施有：1）选用灭弧能力强的高压开关2）提高开关动作的同期性3）开关断口加装并联电阻4）采用性能良好的避雷器，如氧化锌避雷器5）使电网的中性点直接接地运行。

4、什么叫电力系统谐振过电压？分几种类型？电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压，这一现象叫电力系统谐振过电压。

谐振过电压分为以下几种：1）线性谐振过电压谐振回路由不带铁芯的电感元件（如输电线路的电感，变压器的漏感）或励磁特性接近线性的带铁芯的电感元件（如消弧线圈）和系统中的电容元件所组成。

2）铁磁谐振过电压谐振回路由带铁芯的电感元件（如空载变压器、电压互感器）和系统的电容元件组成。

因铁芯电感元件的饱和现象，使回路的电感参数是非线性的，这种含有非线性电感元件的回路在满足一定的谐振条件时，会产生铁磁谐振。

c）参数谐振过电压由电感参数作周期性变化的电感元件（如凸极发电机的同步电抗在Kd～Kq间周期变化）和系统电容元件（如空载线路）组成回路，当参数配合时，通过电感的周期性变化，不断向谐振系统输送能量，造成参数谐振过电压。

5、避雷线和避雷针的作用是什么？避雷器的作用是什么？避雷线和避雷针的作用是防止直击雷，使在它们保护范围内的电气设备（架空输电线路及变电站设备）遭直击雷绕击的几率减小。

避雷器的作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压幅值。

电气绘图试题及答案一、选择题（每题2分，共20分）1. 电气绘图中，表示电流方向的箭头是：A. 指向电流的来源B. 指向电流的去向C. 无方向性D. 根据电流大小确定2. 电气原理图中，通常使用哪种符号表示电阻？A. RB. LC. CD. D3. 在电气接线图中，导线连接点通常使用什么符号表示？A. 圆圈B. 矩形C. 三角形D. 菱形4. 电气控制图中，表示常开触点的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠5. 电气图纸中，表示电压的单位通常是：A. VB. AC. ΩD. HZ6. 在电气图纸中，表示电流的单位是：A. VB. AC. ΩD. HZ7. 电气工程中，三相交流电的相序通常是：A. A-B-CB. B-C-AC. C-A-BD. 任意顺序8. 电气图纸中，表示接地的符号是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个圆内有一个斜杠9. 电气原理图中，表示二极管的符号是：A. 一个三角形B. 一个矩形C. 一个箭头D. 一个圆内有一个点10. 电气图纸中，表示开关的符号通常是：A. 一个圆内有一个点B. 一个圆内没有点C. 一个圆内有一个叉D. 一个矩形答案：1. B2. A3. A4. B5. A6. B7. A8. B9. C10. D二、填空题（每空2分，共20分）1. 电气原理图中，通常用________表示电源。

2. 在电气接线图中，导线的长度和颜色通常用________和________来表示。

3. 电气控制图中，表示常闭触点的符号是一个圆内________。

4. 电气图纸中，表示电流的符号通常是________。

5. 电气工程中，三相交流电的电压通常用________表示。

6. 电气图纸中，表示电阻的符号通常是________。

7. 电气图纸中，表示电容的符号是________。

8. 电气图纸中，表示电感的符号是________。

电气基础简单问答题一、电路的基本组成1. 什么是电路？答：电路是指由若干电气设备或原件，按照一定的方式连接起来，为电荷流通提供路径，以达到输送和分配电能作用的总体。

2. 电路的基本组成部分有哪些？答：电路主要由电源、负载、开关、导线和地线五个部分组成。

3. 什么是电源？答：电源是将其他形式的能转化为电能的设备。

常见的电源有干电池、发电机等。

4. 什么是负载？答：负载是使用电能的设备，即把电能转换成其他形式的能。

例如，灯泡、电机等。

5. 什么是导线？答：导线是用来连接电路各元件的导体，由铜、铝等金属材料制成。

6. 什么是开关？答：开关是用来控制电路通断的设备，它能够控制电路的接通和断开。

7. 什么是地线？答：地线是为了保障人身和设备安全而设置的保护线，它通常与大地相连。

二、电流、电压和电阻的概念1. 什么是电流？答：电流是指电荷在导体中流动的现象，是一种单位时间内通过导体横截面的电量。

2. 什么是电压？答：电压是指电场中两点之间的电位差，是推动电荷移动的力。

3. 什么是电阻？答：电阻是表示导体对电流阻碍作用的物理量，它的大小与导体的长度、截面积、材料和温度等因素有关。

4. 电流、电压和电阻之间的关系是什么？答：根据欧姆定律，电流、电压和电阻之间的关系可以用公式I=U/R 表示，其中I 表示电流，U 表示电压，R 表示电阻。

5. 如何测量电流？答：使用电流表可以测量电路中的电流。

电流表应串联在电路中，并注意选择合适的量程。

6. 如何测量电压？答：使用电压表可以测量电路中的电压。

电压表应并联在电路中，并注意选择合适的量程。

7. 如何测量电阻？答：使用万用表可以测量电阻。

将万用表的红黑表笔分别与电阻两端相连，根据读数即可得出电阻的大小。

8. 什么是欧姆定律？答：欧姆定律是指在一个线性电阻电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

公式表示为I=U/R。

9. 如何理解欧姆定律的应用？答：欧姆定律是电路分析的基本定律之一，它可以帮助我们理解电路中电压、电流和电阻之间的关系，以及计算电路中的功率等参数。

电气识图试题及答案一、选择题（每题2分，共10分）1. 电气图中，符号“L”通常代表什么？A. 电源B. 负载C. 线路D. 地线答案：A2. 在电气图纸中，断路器的符号通常是什么？A. △B. □C. ∑D. ⊥答案：B3. 电气图中，三相交流电的相线颜色通常是什么？A. 红、黄、绿B. 蓝、白、黑C. 紫、橙、绿D. 红、白、蓝答案：A4. 电气图的阅读顺序通常是？A. 从左到右B. 从上到下C. 从右到左D. 从下到上答案：B5. 电气图纸中，符号“+”和“-”分别表示什么？A. 正极和负极B. 负极和正极C. 地线和电源D. 电源和地线答案：A二、填空题（每题2分，共10分）1. 电气图中，符号“ ”表示______。

答案：开关2. 电气图中，符号“ ”表示______。

答案：熔断器3. 电气图中，符号“ ”表示______。

答案：变压器4. 电气图中，符号“ ”表示______。

答案：电容器5. 电气图中，符号“ ”表示______。

答案：电感器三、判断题（每题2分，共10分）1. 电气图中，符号“ ”表示继电器。

（）答案：√2. 电气图中，符号“ ”表示接触器。

（）答案：×3. 电气图中，符号“ ”表示电阻器。

（）答案：√4. 电气图中，符号“ ”表示二极管。

（）答案：×5. 电气图中，符号“ ”表示三极管。

（）答案：√四、简答题（每题5分，共20分）1. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示电流互感器，用于测量电流。

2. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示电压互感器，用于测量电压。

3. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示热继电器，用于过载保护。

4. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示按钮开关，用于手动控制电路的通断。

五、绘图题（每题10分，共20分）1. 请绘制一个简单的家庭电路图，并标注出电源、开关、灯泡和插座。

电气识图考卷及答案（考试时间：90分钟，满分：100分）一、选择题（每题2分，共30分）A. 系统图B. 接线图C. 电路图D. 设备布置图2. （）下列哪个符号表示交流接触器？A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.二、判断题（每题1分，共20分）1. （）电气图中的主电路一般用细实线表示。

（）2. （）电气图中的辅助电路一般用粗实线表示。

（）3. （）电气图中，水平线代表电气设备之间的连接关系。

（）4. （）电气图中，垂直线代表电气设备之间的功能关系。

（）5. （）电气图中的电气设备必须按照实际位置进行绘制。

（）6. （）电气图中，相同类型的电气设备可以用同一符号表示。

（）7. （）电气图中的电气设备符号必须按照国家标准进行绘制。

（）8. （）电气图中，电气设备的连接线可以交叉。

（）9. （）电气图中，电气设备的编号应按照功能进行编排。

（）10. （）电气图中，所有电气设备都必须标注名称和型号。

（）三、填空题（每空1分，共10分）1. （）电气图中的主电路一般用______实线表示。

2. （）电气图中的辅助电路一般用______实线表示。

3. （）在电气图中，电气设备的连接关系一般用______线表示。

4. （）在电气图中，电气设备的功能关系一般用______线表示。

5. （）电气图中，电气设备的编号应按照______进行编排。

四、简答题（每题10分，共10分）1. 请简述电气图的基本构成。

2. 请解释电气图中电气设备符号的含义。

五、综合题（1和2两题7分，3和4两题8分，共30分）（电气图略）设备清单：三相异步电动机、断路器、接触器、热继电器、熔断器、控制开关3. （）请阐述电气图绘制的基本原则及注意事项。

（8分）4. （）请解释电气图中常用电气设备符号的含义。

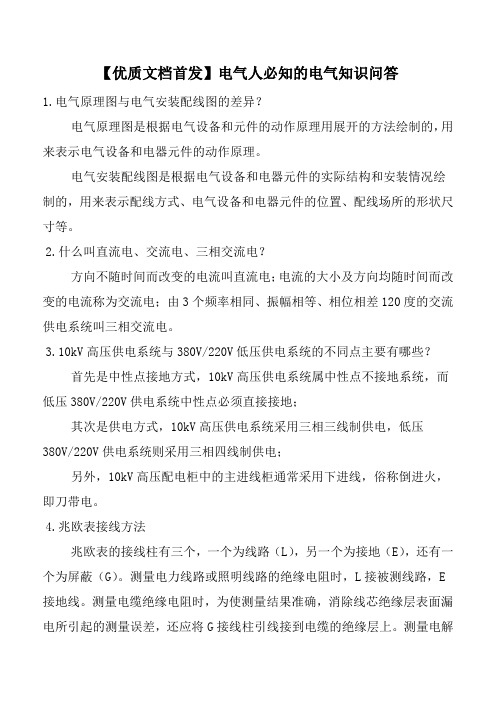

【优质文档首发】电气人必知的电气知识问答1.电气原理图与电气安装配线图的差异？电气原理图是根据电气设备和元件的动作原理用展开的方法绘制的，用来表示电气设备和电器元件的动作原理。

电气安装配线图是根据电气设备和电器元件的实际结构和安装情况绘制的，用来表示配线方式、电气设备和电器元件的位置、配线场所的形状尺寸等。

2.什么叫直流电、交流电、三相交流电？方向不随时间而改变的电流叫直流电；电流的大小及方向均随时间而改变的电流称为交流电；由3个频率相同、振幅相等、相位相差120度的交流供电系统叫三相交流电。

3.10kV高压供电系统与380V/220V低压供电系统的不同点主要有哪些？首先是中性点接地方式，10kV高压供电系统属中性点不接地系统，而低压380V/220V供电系统中性点必须直接接地；其次是供电方式，10kV高压供电系统采用三相三线制供电，低压380V/220V供电系统则采用三相四线制供电；另外，10kV高压配电柜中的主进线柜通常采用下进线，俗称倒进火，即刀带电。

4.兆欧表接线方法兆欧表的接线柱有三个，一个为线路（L），另一个为接地（E），还有一个为屏蔽（G）。

测量电力线路或照明线路的绝缘电阻时，L接被测线路，E 接地线。

测量电缆绝缘电阻时，为使测量结果准确，消除线芯绝缘层表面漏电所引起的测量误差，还应将G接线柱引线接到电缆的绝缘层上。

测量电解电容器的介质绝缘电阻时，应按电容器耐压的高低选用绝缘电阻表，注意电容器的正极接L，负极接E，不可接反，否则会使电容器击穿。

5.钳形电流表的使用方法及使用注意事项将正在运行的待测量导线夹入钳形表铁芯窗口内，然后读取表头指针读数。

在测量电流时，注意电路上的电压要低于电表额定值，测好立即拨回零档。

在测量小电流时，电流读数在电流表最小量程的1/2以下将难以正确读出，可将被测导线在钳口中绕上几匝，读取电流值，然后将读取的电流值除以匝数即得到被测导线的实际电流值。

手持钳形电流表在带电线路上测量时，要十分小心，不要去测量无绝缘的导线。

电气原理图基础知识问答电气系统图主要有哪些？各有什么作用和特点？答：电气原理图：电器布置图电气安装接线图。

电气原理图：根据控制线图工作原理绘制，具有结构简单，层次分明。

主要用于研究和分析电路工作原理。

电气布置安装图：主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置，为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。

电气安装接线图：是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

2．电气原理图中电QS、FU、KM、KA、KT、KS、FR、SB、SQ分别代表什么电气元件的文字符号？答：QS 刀开关、FU 熔断器、KM 接触器、KA 中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。

3．电气原理图中，电器元件的技术数据如何标注？答：（1）电气元件明细表：元器件名称、符号、功能、型号、数量等（2）用小号字体注在其电气原理图中的图形符号旁边。

4．什么是失电压、欠电压保护？采用什么电器元件来实现失电压，欠电压保护？答：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，接触器的衔铁自行释放，电动机失电而停机。

接触器5．点动、长动在控制电路上的区别是什么？试用按钮、转换开关、中间继电器、接触器等电器，分别设计出既能长动又能点动的控制线路。

答：点动与长动在电气控制上的区别是：点动按钮两端没有并接接触器的常开触电；长动按钮两端并接接触器的常开触电。

6．在电动机可逆运行的控制线路中，为什么必须采用联锁环节控制？有的控制电路已采用了机械联锁，为什么还要采用电气联锁？若两种触头接错，线路会产生什么现象？答：（1）联锁控制是在控制线路中一条支路通电时保证另一条支路断电。

（2）双重互锁，此种控制线路工作可靠性高，操作方便，为电力拖动系统所常用。

电气互锁控制过程为从一个运行状态到另一个运行状态必须经过停止既正-停-反。

电气识图考卷一、选择题（每题2分，共30分）A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 电压表D. 电流表4. 下列哪个电气图形符号表示热继电器？（）A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 热继电器D. 电流表A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 电压继电器D. 电流继电器A. B. C. D.二、判断题（每题2分，共20分）1. 电气图中的箭头表示电流方向。

（）2. 电气图中，实线表示主电路，虚线表示辅助电路。

（）3. 电气图中，所有电气元件的符号都必须按照国家标准绘制。

（）4. 电气图中，电气元件的编号顺序可以随意排列。

（）5. 电气图中，电源进线必须从左侧进入，出线从右侧出去。

（）6. 电气图中，同一电气元件的各部分必须绘制在一起。

（）7. 电气图中，三相交流电源的相序可以任意排列。

（）8. 电气图中，接地符号可以省略不画。

（）9. 电气图中，所有电气元件的名称和参数都必须标注清楚。

（）10. 电气图中，电气元件的连接线可以交叉。

（）三、简答题（每题5分，共30分）1. 简述电气图的基本组成。

2. 请列举三种常见的电气图形符号。

3. 电气图中，如何表示电气元件的额定参数？4. 简述电气图中，主电路和辅助电路的区别。

5. 请举例说明电气图中，如何表示电气元件的连接关系。

6. 电气图中，如何表示电气元件的安装位置？四、绘图题（共20分）2. 请绘制一个单相变压器电气图，标注出变压器的额定参数、接线方式及绝缘等级。

（10分）一、选择题答案1. A2. C3. B4. D5. A6. C7. B8. D9. A10. C二、判断题答案1. √2. ×3. √4. ×5. ×6. √7. ×8. ×9. √10. ×三、简答题答案1. 电气图的基本组成包括：电气元件符号、连接线、电源、负载、控制元件等。

200个电气原理基础知识点1、电荷的性质答：电荷之间存在着相互作用力，同性电荷相互排斥，异性电荷相互吸引。

2、电场答：在带电体周围的空间存在着一种特殊物质，它对放在其中的任何电荷表现为力的作用，这一特殊物质叫做电场。

3、电阻，影响电阻的因素答：电流在导体内流动过程中，所受到的阻力叫做电阻，用R表示。

导体电阻与导体长度成正比，与异体截面积成反比，还与导体的材料有关，它们之间的关系可用下列公式表示：R=ρL/S。

4、串联电阻的特点答：①流过各电阻的电流相同。

②串联电阻上的点电压等于各电阻上的电压降之和。

③串联电阻的点电阻为各电阻之和。

并联电阻的特点①各并联电阻上的电压相同。

②并联电阻的点电流等于各并联电阻流过电流之和。

③并联电阻的等效电阻的倒数为各并联电阻的倒数之和。

5、电能答：电能是用来表示电场力在一段时间内所做的功用W表示W=ptW:电能（kw.h）p：电功率(w)t:时间(h)。

6、什么叫有功，什么叫无功？答：在交流电能的输、用过程中，用于转换成非电、磁形式（如光、热、机械能等）的那部分能量叫有功。

用于电路内电、磁场交换的那部分能量叫无功。

7、什么叫力率，力率的进相和迟相是怎么回事？答：交流电机制功率因数cosФ，也叫力率，是有功功率和视在功率的比值，即cosФ=p/s，在一定的额定电压和额定电流下，电机的功率因数越高，说明有功所占的比重越大。

同步发电机通常既发有功，也发无功，我们把既发有功，又发功的运行状态，称为力率迟相，或称为滞后，把送出有功，吸收无功的运行状态，称为力率进相，或称超前。

8、提高电网的功率因数有什么意义？答：在生产和生活中使用的电气设备大多属于感性负载，它们的功率因数较低，这样会导致发电设备容易不能完全充分利用且增加输电线路上的损耗，功率因数提高后，发电设备就可以少发无功负荷而多发送有功负荷，同时还可以减少发供电设备上的损耗，节约电能。

9、什么叫电流？电流的方向是怎样规定的？答：电流：是指在电场力的作用下，自由电子或离子所发生的有规则的运行称为电流。

电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

在这种图纸中，除了方框和连线，几乎就没有别的符号了。

只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。

（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。

（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。

2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。

图2所示是组合音响中的收音电路系统方框图。
