仪器仪表基础入门必看知识

仪器仪表知识点总结仪器仪表是一种用于测量、检测、监控和控制的设备，广泛应用于各个领域，包括工业生产、科学研究、医疗保健和环境监测等。

在现代社会中，仪器仪表成为了不可或缺的工具，为各种生产活动提供了精确的测量和控制手段。

在工程技术领域，仪器仪表是保障产品质量和生产效率的关键设备。

因此，对仪器仪表的了解和掌握，对于工程技术人员来说是非常重要的。

本文将对仪器仪表的一些基础知识点进行总结，以便读者更好地了解和掌握这一领域的知识。

一、仪器仪表的分类1. 按测量物理量的不同，仪器仪表可以分为电气量仪器仪表、力学量仪器仪表、光学仪器仪表、化学仪器仪表等。

在实际工程中，常见的仪器仪表主要有温度计、压力表、流量计、PH计、氧化还原电位计、分光光度计、红外光谱仪、液位计、电能表等。

2. 按测量原理的不同，仪器仪表可以分为机械式仪器仪表、电子式仪器仪表和光学仪器仪表等。

其中，机械式仪器仪表主要利用机械运动原理进行测量，如指针式温度计、压力表等；电子式仪器仪表通过电子技术进行测量和控制，包括数字式温度计、数字压力表、PID控制器等；光学仪器仪表则利用光学原理进行测量，如分光光度计、激光测距仪等。

3. 按功能的不同，仪器仪表可以分为测量仪器仪表、控制仪器仪表和监测仪器仪表等。

测量仪器仪表主要用于测量各种物理量，包括温度、压力、流量、PH值等；控制仪器仪表用于控制生产过程和设备工作状态，包括PID控制器、PLC控制系统等；监测仪器仪表用于监测生产过程和环境状态，包括安全监测仪器、环境监测仪器等。

二、仪器仪表的基本原理1. 仪器仪表的测量精度：仪器仪表的测量精度是指仪器仪表测量值与被测量实际值之间的偏差程度。

对于仪器仪表来说，测量精度是其最重要的性能指标之一。

一般来说，仪器仪表的测量精度越高，其测量结果越可靠。

仪器仪表的测量精度受到很多因素的影响，包括仪器仪表本身的性能、环境条件、使用方法等。

通常来说，仪器仪表的测量精度可以通过校准和调试来提高。

仪表基础必学知识点
1. 仪表的定义和分类：仪表是用来测量、检测和显示物理量的装置或
设备，根据其测量原理和功能可分为指示仪、记录仪、调节仪和控制
仪等。

2. 仪表的量程和量程范围：量程指的是仪表能够测量的最大和最小物
理量值，量程范围是指仪表能够保持正常测量精度的物理量范围。

3. 仪表的精度和分辨力：精度是指仪表测量结果与真实值之间的偏差
程度，分为绝对精度和相对精度；分辨力是指仪表能够区分出的最小
物理量变化。

4. 仪表的灵敏度和灵敏度范围：灵敏度是指仪表输出信号相对于输入
物理量变化的响应程度，灵敏度范围是指仪表能够保持正常测量精度
的物理量范围。

5. 仪表的零位和调零：零位是指仪表在无输入信号或初始状态下的输
出信号值，调零是指使仪表的零位与实际零位保持一致的操作。

6. 仪表的线性和非线性：线性是指仪表输出信号与输入物理量变化之
间呈现直线关系，非线性则相反。

7. 仪表的阻尼和过冲：阻尼是指仪表在测量中对信号的规律变化作出
的响应速度，过冲是指仪表在测量过程中信号瞬间超过真实值的现象。

8. 仪表的稳定性和可靠性：稳定性是指仪表在一段时间内输出信号的
波动程度，可靠性是指仪表在长期使用过程中的正常工作能力。

9. 仪表的安装和校验：仪表安装要符合一定的规范和标准，校验是指
通过特定方法检验仪表的准确性和可靠性。

10. 仪表的维护和保养：仪表在使用过程中需要进行定期维护和保养，例如清洁、校准、更换损坏部件等。

仪表工基础必学知识点
以下是仪表工基础必学的知识点：
1. 测量单位和量纲：了解常用的国际单位制和量纲，例如长度、质量、温度、时间等，并能正确进行单位换算。

2. 仪表工作原理：了解仪表的基本工作原理，如传感器的原理、信号
放大和处理的方式等。

3. 传感器：掌握不同类型的传感器，包括温度传感器、压力传感器、
流量传感器等，以及它们的工作原理、特点和适应的测量范围。

4. 信号处理：理解模拟信号和数字信号的特点和处理方式，了解常用
的信号调理方法，如放大、滤波、线性化等。

5. 仪表标定：了解仪表的标定方法和程序，包括零点校准、满度校准等，并能根据需要进行仪表的标定和校准。

6. 自动控制系统：了解自动控制系统的基本原理和组成部分，包括传
感器、执行器、控制器等，并能设计和调试简单的自动控制系统。

7. 仪表故障诊断与排除：能够分析仪表故障的可能原因，并有针对性
地进行排查和修复。

8. 安全与环保：了解仪表工作中的安全操作规程和环保要求，能够正
确使用仪表并做好相关的安全防护工作。

9. 仪表的维护与保养：掌握仪表的常见维护和保养方法，包括清洁、
校准、润滑等。

10. 仪表工程图纸的阅读和绘制：能够正确理解和绘制仪表工程图纸，包括布置图、接线图、工艺流程图等。

以上是仪表工基础必学的知识点，掌握这些知识将有助于理解仪表的
工作原理、操作和维护，并能够进行基本的仪表工程设计和故障排查。

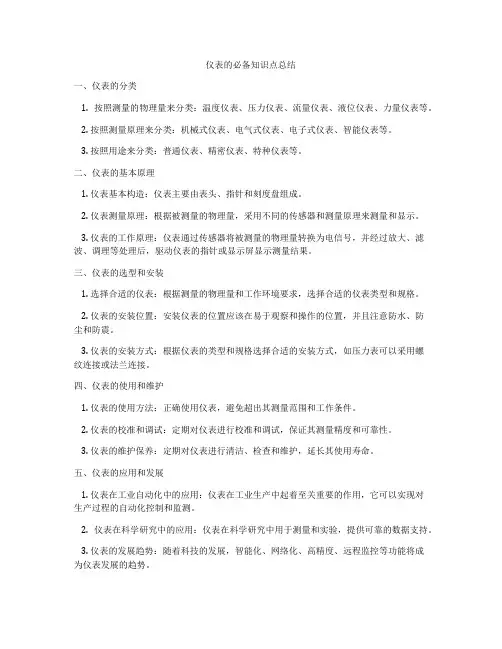

仪表的必备知识点总结一、仪表的分类1. 按照测量的物理量来分类：温度仪表、压力仪表、流量仪表、液位仪表、力量仪表等。

2. 按照测量原理来分类：机械式仪表、电气式仪表、电子式仪表、智能仪表等。

3. 按照用途来分类：普通仪表、精密仪表、特种仪表等。

二、仪表的基本原理1. 仪表基本构造：仪表主要由表头、指针和刻度盘组成。

2. 仪表测量原理：根据被测量的物理量，采用不同的传感器和测量原理来测量和显示。

3. 仪表的工作原理：仪表通过传感器将被测量的物理量转换为电信号，并经过放大、滤波、调理等处理后，驱动仪表的指针或显示屏显示测量结果。

三、仪表的选型和安装1. 选择合适的仪表：根据测量的物理量和工作环境要求，选择合适的仪表类型和规格。

2. 仪表的安装位置：安装仪表的位置应该在易于观察和操作的位置，并且注意防水、防尘和防震。

3. 仪表的安装方式：根据仪表的类型和规格选择合适的安装方式，如压力表可以采用螺纹连接或法兰连接。

四、仪表的使用和维护1. 仪表的使用方法：正确使用仪表，避免超出其测量范围和工作条件。

2. 仪表的校准和调试：定期对仪表进行校准和调试，保证其测量精度和可靠性。

3. 仪表的维护保养：定期对仪表进行清洁、检查和维护，延长其使用寿命。

五、仪表的应用和发展1. 仪表在工业自动化中的应用：仪表在工业生产中起着至关重要的作用，它可以实现对生产过程的自动化控制和监测。

2. 仪表在科学研究中的应用：仪表在科学研究中用于测量和实验，提供可靠的数据支持。

3. 仪表的发展趋势：随着科技的发展，智能化、网络化、高精度、远程监控等功能将成为仪表发展的趋势。

六、仪表的应用案例1. 温度仪表在工业生产中的应用：在化工、冶金、制药等行业中，温度仪表用于测量和控制生产过程中的温度。

2. 压力仪表在油气管道中的应用：在石油、天然气输送管道中，压力仪表用于监测管道的压力和泄漏情况。

3. 液位仪表在储罐中的应用：在化工、石油、食品等行业中，液位仪表用于监测储罐中液体的液位并进行远程报警。

仪器仪表入门相关知识一、仪器仪表概述仪器仪表是用于测量、记录、分析和控制各种物理量、化学量和生物量的设备。

在现代工业、科研、医疗和日常生活中，仪器仪表发挥着越来越重要的作用。

仪器仪表的发展与科技进步密不可分，随着新材料、新工艺和新技术的应用，仪器仪表的性能不断提高，功能日趋完善。

二、仪器仪表的分类仪器仪表种类繁多，可以根据不同的分类标准进行划分。

根据测量原理，仪器仪表可以分为电学仪器仪表、光学仪器仪表、磁学仪器仪表、力学仪器仪表、热学仪器仪表等；根据使用方式，可以分为便携式仪器仪表和固定安装式仪器仪表；根据测量目的，可以分为科研仪器仪表和工业用仪器仪表。

三、仪器仪表的原理与结构仪器仪表的原理基于物理、化学、光学等原理，通过对被测量对象的感知和转化，实现测量。

不同类型的仪器仪表根据其测量的原理不同，采用不同的传感器和转换机制，将物理量、化学量等非电量信号转换为电量信号，再通过信号处理电路实现对测量值的显示和控制。

仪器仪表的结构通常包括传感器、转换器、显示器和连接件等部分。

传感器负责感知被测量对象的变化，并将其转换为相应的电信号；转换器是将传感器输出的电信号进行放大、转换或处理，以满足后续电路的要求；显示器则是用来显示测量结果，可以是电子显示屏、记录仪或指示器等；连接件则是用来连接传感器、转换器和显示器等部分的元件，确保信号的传输和稳定性。

四、仪器仪表的选型与使用在选择和使用仪器仪表时，需要考虑测量要求、使用环境和实际需求等因素。

具体来说，需要考虑以下几个方面：1.测量要求：明确需要测量的物理量、测量范围和精度要求等，选择符合测量要求的仪器仪表。

2.使用环境：考虑使用环境对仪器仪表的影响，如温度、湿度、压力等，选择适应环境的仪器仪表。

3.操作简便性：选择易于操作和使用的仪器仪表，能够提高工作效率和减少误差。

4.可靠性：选择可靠性高的仪器仪表，能够保证测量的准确性和稳定性。

5.性价比：在满足性能要求的前提下，选择价格合理的仪器仪表，能够降低成本和节约资源。

压力的解释：1、大气压：地球表面上的空气柱因重力而产生的压力。

它和所处的海拔高度、纬度及气象状况有关。

2、差压（压差）：两个压力之间的相对差值。

3、绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。

绝对压力是相对零压力而言的压力。

4、表压力（相对压力）：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压＞0。

5、负压（真空表压力）：和“表压力“相对应，如果绝对压力和大气压的差值是一个负值，那么这个负值就是负压力，即负压力=绝对压力-大气压＜0。

6、静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。

7、动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能大小。

”通常用1/2ρν2计算。

式中ρ—流体密度；v—流体运动速度。

”HART协议和现场总线技术有哪些异同？HART和现场总线技术都可以实现对现场设备的状态、参数等进行远程访问。

同时，两种技术都支持在一条总线上连接多台设备的联网方式。

HART和现场总线都采用设备描述，实现设备的互操作和综合运用。

所以，它们之间有一定的相似之处。

它们之间的不同有以下四点：1）现场总线采用真正的全数字通信，而HART是以FSK方式叠加在原有的4～20mA模拟信号上的，因此可以直接联入现有的DCS系统中而不需要重新组态；2）现场总线多采用多点连接，HART协议一般仅在做监测运用的时候才会采用多点连接方式；3）用现场总线组成的控制系统中，设备间可以直接进行通信，而不需要经过主机干预；4）现场总线设备相对HART设备而言，可以提供更多的诊断信息。

所以现场总线设备适用于高速的网络控制系统中，而HART设备的优越性则体现在与现有模拟系统的兼容上。

智能压力/差压变送器较模拟变送器有什么优越性？智能化仪表的优越性主要有：对仪表制造过程——简化调校过程、补偿传感器缺陷（如线性化、环境因素补偿等）、提高仪表性能、降低制造成本、可形成多参数复合仪表。

仪器仪表基础
仪器仪表是用于测量、观察或测试物质和物理量的工具，广泛应用于各种领域，如工业生产、科学研究、医疗诊断等。

以下是仪器仪表的一些基础分类和功能：1.流量计：用于测量流体流量，如气体、液体等。

它可以通过测量流体的速度、质量
或体积来计算流量。

2.压力计：用于测量流体或气体的压力。

它可以分为压力表、压力变送器和压力传感
器等类型。

3.温度计：用于测量物体的温度。

它可以是接触式或非接触式的，如热电偶、红外线
温度计等。

4.液位计：用于测量液体或气体的液位高度。

它可以通过测量液体的位置或液位差来
计算液位高度。

5.振动传感器：用于测量物体的振动，如加速度、速度和位移等。

它可以用于监测机
器的状态、检测地震等。

6.气体分析仪：用于分析气体成分。

它可以检测气体中的氧气、二氧化碳、一氧化碳
等成分的浓度。

7.光谱仪：用于分析物质的光谱特性，如吸收光谱、发射光谱等。

它可以用于检测物
质中的元素、化合物等。

8.PH计：用于测量溶液的酸碱度。

它可以用于水质监测、化学实验等领域。

9.电导率计：用于测量溶液的电导率，可以用于检测溶液中的离子浓度。

10.色谱仪：用于分离和检测混合物中的组分，如气相色谱仪和液相色谱仪等。

除此之外，还有许多其他类型的仪器仪表，如流量计、物位计、气象仪器等，可以应用于各种不同的领域和场景。

了解和掌握这些仪器仪表的基础知识和使用方法，有助于更好地进行科学实验、工业生产、环境保护等方面的监测和测量工作。

仪器仪表的基本概念及知识1.分析仪器的分类分析仪器的种类繁多，用途各异。

按照测量原理和分析方法，可以把分析仪器大略分为如下几类。

电化学分析仪器采用电位、电导、电流分析法的各种电化学分析仪器，如氧化锆氧分析仪器、燃料电池式氧分析仪器、电化学式有毒性气体检测器等。

热学分析仪器如热导式气体分析仪器、催化燃烧式可燃性气体检测器等光学分析仪器包括采用吸收光谱法的红外线气体分析仪器、近红外光谱仪、激光气体分析仪器、紫外-可见分光光度计、紫外荧光法分析仪等。

微量水分析仪器大致有电解式微量水分析仪、电容式微量水分析仪、晶体震荡式微量水分析仪、冷镜式微量水分析仪等。

2.分析仪器基本参数解析测量范围也称作量程，指两个极限值之间的区域，用所考虑的量的上、下极限值来表示。

量程的选择：仪表量程的选择必须目的明确，要根据现场具体情况及工艺要求来选择，提供给客户最适合的量程。

并不是越大越好，因为仪表的误差也是根据量程的变化而变化的。

一般我们的仪表误差为±2%，即满量程的±2%；在跟客户的交流中要搞清楚客户的需求，尤其遇到一些不清楚情况的客户，总希望能够量程越大、精度越高越好，这个需要我们做工作来说服客户去选择最适合的。

同时，不同量程需要用到不同的传感器，比如：微量氧传感器一般测量0-1000ppm的氧气比较好，而常量氧则一般针对%-80%之间浓度的氧气测量；高纯氧的量程一般选%。

准确度及等级仪器的准确度也成为精确度，简称精度，是指仪器的指示值与被测量真值的一致程度。

一般仪器的准确度等级为2级在测量中，任何一种测量的精密程度高低都只能是相对的，皆不可能达到绝对精确，总会存在有各种原因导致的误差。

为使测量结果准确可靠、尽量减少误差，提高测量精度．必须充分认识测量可能出现的误差，以便采取必要的措施来加以克服。

通常在测量中有基本误差、补偿误差、绝对误差、相对误差、系统误差、随机误差、过失误差与抽样误差等。

下面说明一下相对误差。

仪器仪表基础知识嘿，朋友们！今天咱们来唠唠仪器仪表这个神奇的东西。

你可以把仪器仪表想象成一群超级特工，它们潜伏在各个角落，默默地执行着各种秘密任务。

就说温度计吧，这就是个直肠子的特工。

它不管三七二十一，只要温度有点风吹草动，就立刻把情况上报。

就像一个特别爱打小报告的小朋友，温度升高一点或者降低一点，它都迫不及待地告诉你，“嘿，老大，温度变啦，现在是多少多少度啦！”而且它的工作范围超级广，从冰天雪地的南极，到热得冒火的火焰山，都有它的身影，简直是个不怕苦不怕累的劳模特工。

再看看电压表，这可是个超级挑剔的家伙。

它只对电压感兴趣，就像一个超级粉丝只追特定的明星一样。

它时刻盯着电路里的电压，只要电压有一点点波动，就像发现偶像形象有点瑕疵一样大惊小怪。

而且它就像一个精准的天平，一点点的电压差别都逃不过它的法眼。

还有那电流表呢，活脱脱一个电流的跟踪狂。

电流跑到哪里，它都要紧紧跟上，把电流的大小摸得一清二楚。

它就像一个特别敬业的私家侦探，不放过任何关于电流的蛛丝马迹。

不管是微弱的涓涓细流般的小电流，还是像汹涌洪水一样的大电流，它都能精确测量，简直神了。

而压力表呢，像是一个压力的监测卫士。

不管是在汽车轮胎里，还是在高压锅里面，它都站在那里，严肃地盯着压力的变化。

如果压力过大，它就像是一个拉响警报的报警器，大喊着“危险，压力超标啦！”就像一个特别负责的保安，绝对不让压力这个调皮鬼乱来。

仪器仪表们还特别团结。

就像复仇者联盟一样，不同的仪器仪表组合起来，能完成超级复杂的任务。

比如在一个大型工厂里，温度计、电压表、电流表、压力表等等一起工作，就像一个超级英雄团队，守护着整个工厂的正常运转。

要是少了其中一个，那可就像复仇者联盟少了钢铁侠一样，会乱了套的。

它们的外表也是千奇百怪的。

有的像个小盒子，规规矩矩地待在那里；有的像根长长的棍子，伸到各种奇怪的地方去探测；还有的像个小圆盘，眼睛一眨不眨地盯着数据。

但不管外表如何，它们的内心都是一样的执着，那就是准确地完成自己的测量任务。
