石油化工常用法兰垫片选用表

法兰垫片紧固件选配表法兰垫片紧固件选配表（参照HG20635-97）垫片型式使用压力PN(Mpa) 密封面型式(注1) 密封面表面粗糙度法兰型式垫片最高使用温度oC 紧固件型式紧固件性能等级或材料牌号 200oC 250oC 300oC 500oC 550oC 橡胶垫≤1.6 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 200 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 石棉橡胶垫≤2.5 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 300 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25CrMoVA 35CrMoA25Cr2MoVA 合成纤维橡胶垫≤4.0 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 290 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 聚四氟乙烯垫(改性或填充纸) ≤4.0 突面、凹凸面、榫槽面、全平面密纹水线或Ra6.312.5 各种型式 260 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 柔性石墨复合垫 1.06.3 突面、凹凸面、榫槽面密纹水线或Ra6.312.5 各种型式 640(450) 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 35CrMoA25Cr2MoVA 25Cr2MoVA 聚四氟乙烯包覆垫 0.64.0 突面密纹水线或Ra6.312.5 各种型式 150(200) 六角螺栓双头螺柱全螺纹螺柱 8.8级35CrMoA25Cr2MoVA 缠绕垫 1.616.0 突面、凹凸面、榫槽面 Ra3.26.3 带颈平焊法兰带颈对焊法兰整体法兰承插焊法兰对焊环松套法兰法兰盖 650 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 25Cr2MoVA 金属包覆垫 2.510.0 突面 Ra1.63.2(碳钢)Ra0.81.6(碳钢) 带颈对焊法兰整体法兰法兰盖 500 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 齿性组合垫 1.625.0 突面、凹凸面 Ra3.26.3 带颈对焊法兰整体法兰法兰盖 650 双头螺柱全螺纹螺柱 35CrMoA25Cr2MoVA 25Cr2MoVA 金属环垫 6.325.0 环连接面Ra0.81.6(碳钢、铬钼钢)Ra0.40.8(不锈钢) 带颈对焊法兰整体法兰法兰盖600 双头螺柱全螺纹螺柱35CrMoA25Cr2MoVA 25Cr2MoVA。

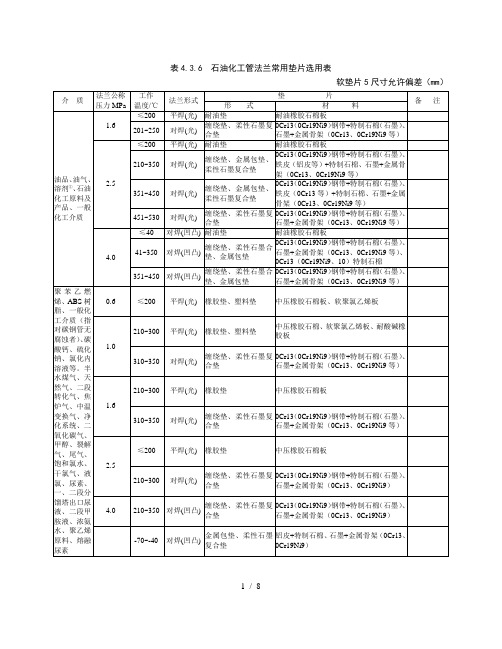

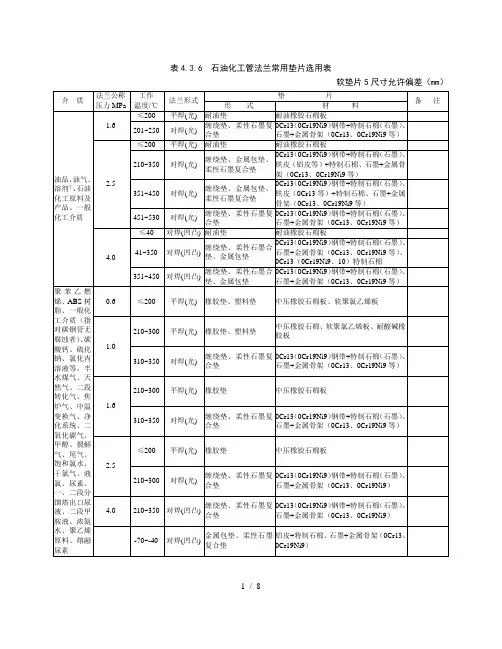

表4.3.6 石油化工管法兰常用垫片选用表软垫片5尺寸允许偏差（mm）1 / 8表3.3.1 阀门门类型选用表②阀板表面应当光滑，无螺栓和凹槽：由卫生的材料如不锈钢制造，或由白的塑料或橡胶全包。

2 / 8图3.2.17 安全阀的分类图3.2.12 蝶阀的种类3 / 8图3.2.14 隔膜阀的种类图3.2.10 球阀的种类4 / 8图3.2.3 截止阀的分类图3.2.4 节流阀的分类5 / 8图3.2.1 闸阀的分类图3.2.6 止回阀的分类6 / 87 / 8图3.2.8 旋塞阀的分类表3.3.1 阀门门类型选用表公 称 直 径 外 径 长半径 CR=1.5Dg短半径 （R=1.0Dg ） 弯 曲 半 径 结 构 长 度 壁 厚 管 心 距 背 高 重量（公斤） 弯 曲 半 径 壁 厚 管 心 距 背 高 重量（公斤） Dg D L H S C K 45° 90° 180° L S C K 90° 180° 25 32 38 16 3/4 76 54 0.06/0.08 0.12/0.16 0.21/0.32 25 3/4 50 41 0.08/0.11 0.16/0.22 34 55 0.07/0.09 0.14/0.18 0.28/0.36 42 0.10/0.12 0.20/0.24 32 38 48 203.5/49667 0.12/0.13 0.24/0.26 0.48/0.52 32 3.5/4 62 60 0.15/0.17 0.30/0.34 42 69 0.13/0.15 0.26/0.30 0.52/0.60 52 0.18/0.19 0.36/0.38 40 45 60 25 3.5/4.5 120 82.5 0.18/0.22 0.30/0.44 0.72/0.88 40 3.5/4.5 80 62.5 0.23/0.29 0.46/0.58 48 84 0.19/0.23 0.38/0.46 0.76/0.92 64 0.25/0.31 0.50/0.62 50 57 75314/5 150 103.5 0.32/0.39 0.64/0.78 1.28/1.56 50 4/5 100 78.5 0.41/0.51 0.82/1.02 60 105 0.33/0.41 0.66/0.82 1.32/1.64 80 0.44/0.54 0.88/1.08 65 76 98 41 4/6196 136 0.56/0.84 1.12/1.68 2.24/3.36 65 4/6 130 103 0.73/1.08 1.46/2.16 80 89 120 50 4.5/7 240 104.5 0.90/1.40 1.80/2.80 3.60/5.60 80 4.5/7 160 124.5 1.20/1.89 2.40/3.78 100 102 150 62 5/8 300 204 1.50/2.4 3/4.8 6/9.6 100 5/8 200 151 1.87/2.91 3.74/5.82 114 207 1.63/2.5 3.26/5.0 6.52/10.0 157 2.12/3.30 4.24/6.60 125 127 190 78 6/9 380 256.5 2.8/4.3 5.6/8.6 11.2/17.2 125 6/9 250 188.5 3.51/5.14 7.02/10.28 133 260 3.06/4.5 6.12/9.0 12.24/18.0 191.5 3.73/6.50 7.46/11.0 150 159 225 93 6/10450304.5 4.07/6.0 8.14/13.2 16.3/26.4 150 6/10 300 229.5 5.4/8.75 108/17.5 168 309 4.31/7.0 8.62/14.0 17.3/28.0 234 5.65/9.25 11.30/18.50 200 219 300 124 7/12 600 409.5 8.65/14.4 17.3/28.8 34.6/57.6 200 7/12 400 309.5 11.15/19.20 22.30/38.4 250 273 375 155 8/15 750 511.5 16/28.7 32/57.4 64/114.8 250 8/15 500 386.5 20.6/37.5 41.2/75 300 325 450 186 10/17 900 612.5 27.5/48 38.0/92 110/182 300 10/17 600 462.5 37.5/62 75/124 350 377 625 217 8/14 1050 713.5 30/72.5 60/145 120/390 — — — — — — 400 426 600 248 8/14 1200 813 55/95 110/190 220/380 — — — — — — 450 480 675 280 8/14 1350 915 87/120.5 174/241 348/482 — — — — — — 500 529 750 310 10/16 1500 1014.5 107/107.5 214/341 428/682 — — — — — — 600630900373 10/14 18001215155/216310/432620/804————— —旋塞阀填料式润滑式立 式直通式直通式三通式 四通式螺纹连接法兰连接8 / 8。

石化行业如何选用垫片？HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

问：HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

根据HG20614-97《钢制管法兰、垫片、紧固件的选配规定》，本人认为上述四种垫片在多数情况下是可以通用的。

想请教大家本人的想法是否准确？在石化设计中通常选用哪一种垫片？如果考虑经济性，应优先选用哪一种垫片？答一：一般炼油厂应用最普遍的是缠绕垫.柔性石墨复合垫承受力不够,压紧一次就损坏了.金属包覆垫一般用在防腐蚀部位,压力也不太高.聚四氟垫对温度压力也有要求(多用在1.0MP,250度一下),齿形组合垫用在特殊密封部位.所以缠绕垫比较耐用常见的.比如可以热紧.发生轻微泄露可以继续适当紧固.一般内外环缠绕垫用在平面法兰压力1.0MP以下;内环缠绕垫用于凹凸面法兰,压力2.5MP4.0MP6.4MP和部分10.0MP部位.较高压力时一般还常使用梯形槽法兰配钢圈垫片,压力使用在4.0MP~40MP,比如中高压蒸汽系统.答二：要素：1、温度 2、压力 3、介质 4、开工周期 5、压力温度的波动 6、经济性上面提到的几种垫片，由于其刚性、垫片系数等原因，大多数场合可以互替，但要考虑经济性。

答三：按标准来就可以只要压力等级搞对了就没问题！我选择4.0Mpa以上的要选用RJ的金属环垫，以下的石墨缠绕垫要316L石墨填充的，金属包垫也可以！看温度和介质也有很大关系，灵活用吧！10。

0Mpa以上的还可以使用透镜垫的视情况吧！答四：常用的垫片可以分为三大类，即非金属垫片、半金属垫片和金属垫片。

a.非金属垫片：石棉橡胶垫片，它是通过向石棉中加入不同的添加剂压制而成。

在美国，很多标准中都将石棉制品列为致癌物质而禁用。

但在世界范围内，石棉仍以其弹性好、强度高、耐油性好、耐高温、易获得等优点而得到广泛应用。

法兰标准及选用石油和化工行业使用的法兰标准分为两类：压力法兰标准和管道法兰标准。

首先是压力法兰标准，其中平焊法兰有两种类型：甲型和乙型。

这两种类型的比较情况如下表所示（参见示意图）：压力等级 | 名称 | PN直径范围DN（mm） | 温度范围（℃）| 备注 |0.25 | 甲型平焊法兰 | 300～3000 | -20℃～300℃ | 焊缝开V型坡口 |0.6 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |1.0 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |1.6 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |0.25 | 乙型平焊法兰 | 350～3000 | -20℃～350℃ | 焊缝开U型坡口 |0.6 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |1.0 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |1.6 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |2.5 | 乙型平焊法兰 | 350～1500 | -20℃～300℃ | 焊缝开U 型坡口 |4.0 | 乙型平焊法兰 | 350～1200 | -20℃～300℃ | 焊缝开U 型坡口 |表4-16中给出了甲型、乙型平焊法兰及对焊法兰适用的公称压力和公称直径的对应关系和范围。

其次是对焊法兰，长颈对焊法兰具有较大的颈壁厚度（示意图c），因此法兰盘的刚性更高。

长颈对焊法兰适用于更高的压力范围（PN0.6MPa～6.4MPa）和直径范围（DN300mm～2000mm），适用温度范围为-20℃～450℃。

表4-16中显示，乙型平焊法兰中DN2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。

9113.1法兰标准尺寸表法兰是一种常用的管道连接件，其作用是将两根管道连接在一起。

法兰与法兰之间通过螺栓紧固，形成一个密封的连接，能够承受高压和高温的工作条件。

在法兰的使用中，尺寸表是非常重要的参考资料，可以帮助我们选择合适的法兰规格，保证连接的安全和密封性。

其中，9113.1法兰标准尺寸表是我国常用的尺寸标准之一，下面将介绍该尺寸表的具体内容。

一、法兰标准简介9113.1法兰标准是由中国石油与化学工业标准化技术委员会制定的，适用于石油、化工、天然气等行业管道系统的设计和安装。

该标准规定了法兰的尺寸、材质、连接形式等要求，确保了法兰在使用时的互换性和可靠性。

二、法兰标准尺寸表的内容9113.1法兰标准尺寸表包含了各种常用法兰的尺寸参数，如法兰的外径、孔径、螺栓孔数量和直径等。

下面以常见的焊接螺纹法兰为例，介绍尺寸表中的内容：1.法兰材质与压力等级尺寸表中首先列出了法兰的材质和压力等级，如碳素钢法兰、不锈钢法兰等，以及150LB、300LB等不同压力等级。

这些参数是选择合适法兰的重要依据。

2.法兰尺寸参数接下来是具体的尺寸参数，包括法兰的外径、内径和孔径，以及螺栓孔的数量和直径。

这些参数决定了法兰和管道的连接方式和紧固方式，确保了连接的牢固性和密封性。

3.法兰标准图示为了更直观地了解法兰的结构和尺寸，尺寸表中通常会提供法兰的标准图示。

这些图示清晰明了，有助于工程师和操作人员正确理解和选择合适的法兰。

4.其他注意事项尺寸表的末尾通常还会给出一些其他注意事项，如法兰的安装方法、密封垫片的选择等。

这些注意事项能够帮助使用者避免一些常见的错误和失误，提高安装质量和工作效率。

三、尺寸表的应用与意义9113.1法兰标准尺寸表在管道系统的设计和安装中起到了重要的作用。

它为工程师和技术人员提供了一份可靠的参考资料，帮助他们选择和设计合适的法兰连接，确保管道系统的安全性和可靠性。

同时，该尺寸表的使用还能够提高工作效率，减少出错的概率，降低了工程施工的难度和风险。

石油化工常用法兰垫片选用导则选用石油化工常用法兰垫片时，可以遵循以下导则：1.垫片材料选择：根据媒体的化学性质及工作温度和压力要求选择合适的材料。

常见的垫片材料包括非金属垫片（如橡胶、PTFE等）和金属垫片（如铜、不锈钢等）。

对于高温、高压或耐腐蚀性要求较高的工况，通常选择金属垫片。

2.垫片厚度选择：根据法兰连接面的情况、连接载荷以及垫片材料的压缩性选择合适的厚度。

厚度过大会导致密封面压缩不足，造成泄漏；厚度过小则会导致垫片的弹性恢复性不足，也会影响密封效果。

3.法兰垫片的制造标准：选择符合相关标准要求的法兰垫片，如ASME/ANSI、DIN、JIS等。

标准化的垫片能够保证其尺寸、材料、工作环境等方面的一致性，提高密封效果和使用寿命。

4.法兰垫片的性能要求：根据具体工况要求，选择具有耐高温、抗压缩变形、耐腐蚀、耐化学物质侵蚀等性能的垫片。

对于特殊要求的垫片，如耐酸碱、耐油、耐高温等，可以选择专用垫片。

在选用法兰垫片时还需要考虑以下拓展因素：1.清洗性要求：石油化工设备常需进行定期清洗，因此垫片应具有一定的抗腐蚀性，方便清洗，同时保持良好的密封性能。

2.环境因素：石油化工领域的工作环境通常具有较高的温度、压力和腐蚀性，因此垫片应具有耐高温、高压和耐腐蚀性能，以确保长期稳定的密封效果。

3.经济性要求：在选用垫片时，除了性能要求外，还需考虑垫片的成本和维护周期，以达到经济实用的目标。

4.安装和维护便捷性：垫片的安装和维护应尽可能简便，以提高设备的可靠性和减少维护成本。

总的来说，在选用石油化工常用法兰垫片时，需要综合考虑材料性能、工作条件、法兰尺寸和标准要求等因素，以确保垫片具有良好的密封效果、耐久性和经济性。

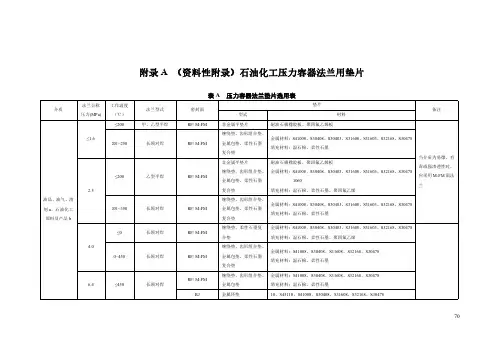

附录A（资料性附录）石油化工压力容器法兰用垫片表A压力容器法兰垫片选用表介质法兰公称压力(MPa)工作温度（℃）法兰型式密封面垫片备注型式材料油品、油气、溶剂a、石油化工原料及产品b ≤1.6≤200甲、乙型平焊RF/M-FM非金属平垫片耐油石棉橡胶板、聚四氟乙烯板当介质为易爆、有毒或强渗透性时，应采用M-FM面法兰201~250长颈对焊RF/M-FM缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨2.5≤200乙型平焊RF/M-FM非金属平垫片缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫耐油石棉橡胶板、聚四氟乙烯板金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S304781060填充材料：温石棉、柔性石墨、聚四氟乙烯201~350长颈对焊RF/M-FM缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨4.0≤0长颈对焊RF/M-FM缠绕垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨、聚四氟乙烯0~450长颈对焊RF/M-FM缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫金属材料：S41008、S30408、S31608、S32168、S30478填充材料：温石棉、柔性石墨6.4≤450长颈对焊RF/M-FM缠绕垫、齿形组合垫、金属包垫金属材料：S41008、S30408、S31608、S32168、S30478填充材料：温石棉、柔性石墨RJ金属环垫10、S45110、S41008、S30408、S31608、S32168、S3047870表A压力容器法兰垫片选用表（续）介质法兰公称压力(MPa)工作温度（℃）法兰型式密封面垫片备注型式材料氢气、氢气与油气混合物4.0≤450长颈对焊M-FM缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫金属材料：S41008、S30408、S31608、S32168、S30478填充材料：温石棉、柔性石墨6.4≤450长颈对焊RJ金属环垫10、S41008、S30408、S31608、S32168、S30478氨2.5≤150乙型平焊M-FM非金属平垫片橡胶板、石棉橡胶板、聚四氟乙烯、柔性石墨2.5151~450长颈对焊M-FM缠绕垫、齿形组合垫、金属包垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨压缩空气 1.6≤150甲、乙型平焊RF非金属平垫片橡胶板、石棉橡胶板、聚四氟乙烯、柔性石墨惰性气体1.6≤150甲、乙型平焊RF非金属平垫片橡胶板、石棉橡胶板、聚四氟乙烯、柔性石墨4.0≤60长颈对焊M-FM缠绕垫、齿形组合垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603填充材料：温石棉、柔性石墨6.4≤60长颈对焊M-FM缠绕垫、齿形组合垫金属材料：S41008、S30408、S30403、S31608、S31603填充材料：温石棉、柔性石墨蒸汽0.3MPa 1.0≤200甲、乙型平焊RF非金属平垫片石棉橡胶板、柔性石墨、聚四氟乙烯、氟橡胶1.0MPa 1.6≤280甲、乙型平焊RF缠绕垫、齿形组合垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨3.5MPa 6.4≤450长颈对焊RF、M-FM缠绕垫、齿形组合垫、金属包垫金属材料：10、S41008、S30408、S31608、S32168、S30478填充材料：温石棉、柔性石墨RJ金属环垫10、S41008、S30408、S31608、S32168、S30478弱酸、弱碱、酸渣、碱渣≤1.6≤300甲、乙型平焊RF非金属平垫片石棉橡胶板≥2.5≤450长颈对焊M-FM缠绕垫、齿形组合垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603填充材料：温石棉、柔性石墨71表A压力容器法兰垫片选用表（续）介质法兰公称压力(MPa)工作温度（℃）法兰型式密封面垫片备注型式材料水≤1.6≤300甲、乙型平焊RF非金属平垫片橡胶板、石棉橡胶板、聚四氟乙烯、柔性石墨极度、高度危害介质≥1.6长颈对焊RF、MFM、T-G缠绕垫、齿形组合垫、金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨液化石油气1.6≤50长颈对焊RF非金属平垫片橡胶板、石棉橡胶板、聚四氟乙烯、柔性石墨2.5≤50长颈对焊RF、MFM缠绕垫、齿形组合垫、柔性石墨复合垫金属材料：S41008、S30408、S30403、S31608、S31603、S32168、S30478填充材料：温石棉、柔性石墨注：所选择的材料应与材料标准中规定的使用温度相适应；柔性石墨复合垫可以代替耐油垫。
