各种法兰垫片

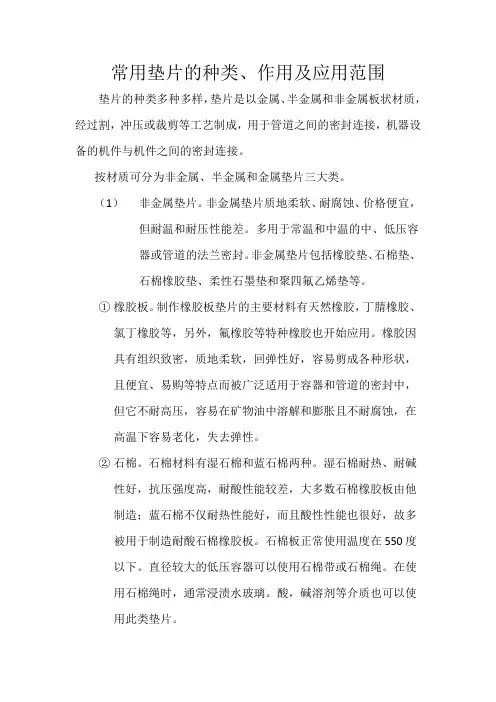

常用垫片的种类、作用及应用范围垫片的种类多种多样，垫片是以金属、半金属和非金属板状材质，经过割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。

按材质可分为非金属、半金属和金属垫片三大类。

（1）非金属垫片。

非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。

多用于常温和中温的中、低压容器或管道的法兰密封。

非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。

①橡胶板。

制作橡胶板垫片的主要材料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶也开始应用。

橡胶因具有组织致密，质地柔软，回弹性好，容易剪成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去弹性。

②石棉。

石棉材料有湿石棉和蓝石棉两种。

湿石棉耐热、耐碱性好，抗压强度高，耐酸性能较差，大多数石棉橡胶板由他制造；蓝石棉不仅耐热性能好，而且酸性性能也很好，故多被用于制造耐酸石棉橡胶板。

石棉板正常使用温度在550度以下。

直径较大的低压容器可以使用石棉带或石棉绳。

在使用石棉绳时，通常浸渍水玻璃。

酸，碱溶剂等介质也可以使用此类垫片。

③石棉橡胶板。

石棉橡胶板是由石棉、橡胶和填料竟压制而成的。

一般石棉纤维占60%-85%.。

根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。

石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和使用。

④柔性石墨。

柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业得到迅速的推广和应用。

⑤聚四氟乙烯（简称PTFE）。

聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。

其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不黏着。

HG/T 20606-2009是钢制管法兰用非金属平垫片的国家化工行业标准。

以下是该标准的主要内容：
1. 定义和分类：该标准规定了钢制管法兰用非金属平垫片的定义、分类、规格尺寸、技术要求、试验方法、检验规则、包装、标志和质量证明书等要求。

2. 垫片材料：标准适用于钢制管法兰（PN系列）用非金属平垫片，包括具有嵌人物或无嵌人物。

垫片材料可以是橡胶、聚四氟乙烯、聚乙烯等非金属材料。

3. 尺寸和技术要求：垫片的尺寸应符合标准规定，精度高，公差小。

同时，垫片应具有一定的物理和化学性能，如耐腐蚀性、耐老化性、耐高低温等。

4. 试验方法：为了确保垫片的质量和性能，标准规定了各种试验方法，如尺寸测量、压力试验、爆破试验、耐腐蚀试验等。

5. 检验规则：垫片应按照规定的检验规则进行检验，确保质量合格。

检验项目包括外观质量、尺寸测量、物理性能测试等。

6. 包装、标志和质量证明书：垫片应按照标准规定进行包装，标志应清晰、易读，质量证明书应包括垫片的各项指标和测试结果。

需要注意的是，该标准是针对钢制管法兰用非金属平垫片制定的，对于其他类型的垫片或材料，不适用该标准。

此外，该标准是化工行业标准，如果涉及到其他行业或领域的使用，需要根据具体情况进行选择和调整。

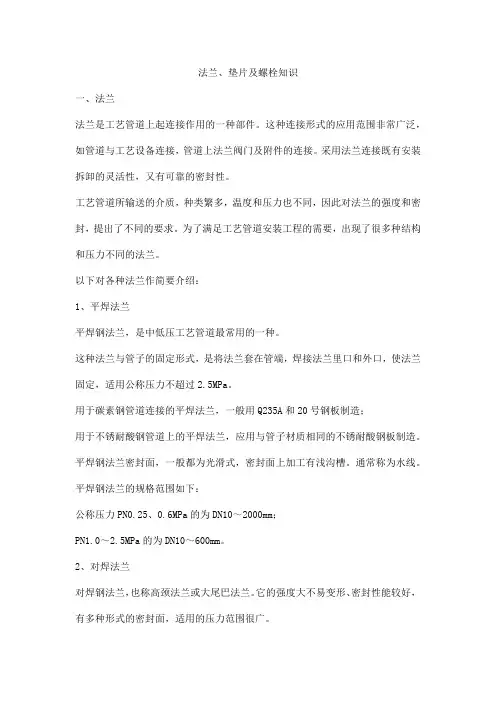

法兰、垫片及螺栓知识一、法兰法兰是工艺管道上起连接作用的一种部件。

这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。

采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。

工艺管道所输送的介质，种类繁多，温度和压力也不同，因此对法兰的强度和密封，提出了不同的要求。

为了满足工艺管道安装工程的需要，出现了很多种结构和压力不同的法兰。

以下对各种法兰作简要介绍：1、平焊法兰平焊钢法兰，是中低压工艺管道最常用的一种。

这种法兰与管子的固定形式，是将法兰套在管端，焊接法兰里口和外口，使法兰固定，适用公称压力不超过2.5MPa。

用于碳素钢管道连接的平焊法兰，一般用Q235A和20号钢板制造；用于不锈耐酸钢管道上的平焊法兰，应用与管子材质相同的不锈耐酸钢板制造。

平焊钢法兰密封面，一般都为光滑式，密封面上加工有浅沟槽。

通常称为水线。

平焊钢法兰的规格范围如下：公称压力PN0.25、0.6MPa的为DN10～2000mm；PN1.0～2.5MPa的为DN10～600mm。

2、对焊法兰对焊钢法兰，也称高颈法兰或大尾巴法兰。

它的强度大不易变形、密封性能较好，有多种形式的密封面，适用的压力范围很广。

①光滑面对焊法兰，其公称压力为PN2.5MPa以下，规格范围为DN10～2000mm，公称压力PN2.5MPa，规格范围DN10～1000mm，公称压力PN4.0MPa，规格范围DN10～600mm。

②凹凸密封面对焊法兰，由于凹凸密封面严密性强，承受的压力大。

每付法兰的密封面，必须一个是凹面、另一个是凸面。

常用公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm。

③榫槽密封面对焊法兰，这种法兰密封性能好，结构形式类似凹凸式密封面法兰，也是一付法兰必须两个配套使用。

公称压力范围为PN1.6～4.0MPa，规格范围为DN10～600mm；PN6.4～10MPa，规格范围DN10～400mm。

法兰垫片有那些类型如何进行标识和选用法兰垫片是一种常用于管道、阀门、泵等设备连接处的密封材料，用于防止介质泄漏。

根据不同的材料、结构和使用条件，法兰垫片可以分为多种类型。

在选用和标识法兰垫片时，需考虑介质、温度、压力、耐腐蚀性能等因素。

以下是法兰垫片的常见类型和选用标识的方法。

1.铁法兰垫片铁法兰垫片是一种常见的法兰垫片类型，可分为软铁垫片和不锈钢垫片两种。

软铁垫片通常用于低压、低温和非腐蚀介质的密封，而不锈钢垫片则适用于高温、高压和腐蚀介质的密封。

选用铁法兰垫片时，需考虑材料的耐腐蚀性、温度和压力等参数，并根据实际情况选择适当的型号和规格。

2.橡胶法兰垫片橡胶法兰垫片可分为天然橡胶垫片、丁腈橡胶垫片、丁晴橡胶垫片、硅橡胶垫片、氟橡胶垫片等多种类型。

这些垫片具有良好的耐油性、耐酸碱性和耐磨性，适用于介质温度较低且要求密封性较好的场合。

在选用橡胶法兰垫片时，需考虑介质的性质、温度和压力等参数，并参考垫片厂家提供的性能表和推荐标准进行选择。

3.金属法兰垫片金属法兰垫片主要由不锈钢、铜、铝等材料制成，广泛应用于高温、高压和腐蚀介质的密封。

金属法兰垫片具有良好的耐腐蚀性、耐温性和耐压性，可适应较为恶劣的工况环境。

选用金属法兰垫片时，需考虑介质的温度、压力、流速以及垫片的承载能力等因素，并根据实际情况选择适当的材料和结构。

4.石棉法兰垫片石棉法兰垫片是一种传统的法兰垫片材料，具有良好的耐压性、耐温性和密封性能。

然而，石棉材料存在对人体健康的潜在危害，目前在许多国家已不再推荐使用。

若使用石棉法兰垫片，需注意选择符合卫生安全标准的产品，并采取有效的防护措施。

在选用和标识法兰垫片时，通常需要考虑以下几方面的信息和参数：1.垫片材料：根据介质的性质和温度、压力等要求选择合适的材料，如橡胶、铁、金属等。

2.垫片结构：根据连接方式和泄漏要求选择合适的结构类型，如平垫、波纹、齿形等。

3.尺寸和规格：根据法兰连接口径和标准，选择适当的尺寸和规格，确保垫片与法兰配套。

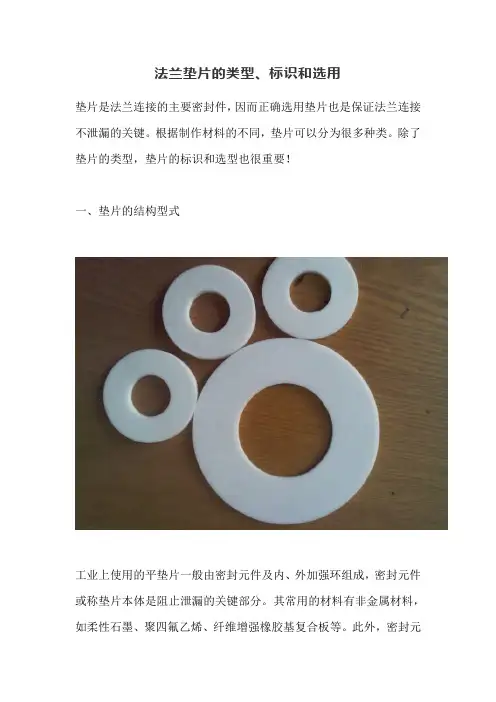

法兰垫片的类型、标识和选用
垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。

根据制作材料的不同，垫片可以分为很多种类。

除了垫片的类型，垫片的标识和选型也很重要！
一、垫片的结构型式
工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。

其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。

此外，密封元
件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。

增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。

密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

外加强环或外环材料均为实体金属，其作用是：
帮助密封元件安装时对中；
防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。

外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。

外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

各种垫片知识整理学习1、非金属平垫片使用范围：HG/T20615/HG/T20623规定的公称压力Class150～Class600的钢制管法兰非金属平垫片。

2、常用非金属垫片：聚四氟乙烯、石棉橡胶、柔性石墨。

和高温云母制RF 垫片可带有不锈钢内包边（即RF-E 型）。

6、缠绕垫片适用范围：HG/T20615,HG/T20623规定的公称压力Class150～Class2500的8、缠绕垫片的填充材料使用温度：柔性石墨带：-200～+650；聚四氟乙烯带：-200～+200。

9、内外环缠绕垫片的内环应具有与金属带材质相同或更高的耐腐蚀性能，外环可采用碳钢；除基本型外，Class600、Class900、Class1500、Class2500以及采用PTFE 为填充材料的需采用内环。

10、缠绕垫片标记示例：12、当公称尺寸大于DN600时，需标注A.B 标记。

13、金属环形垫片适用范围：HG/T20615，HG/T20623规定的公称压力Class150～Class2500的钢制管法兰。

14、环形垫片适用的法兰为环槽面法兰（RJ ），按断面形状分为：椭圆型和八角型2种。

15、金属环形垫的硬度应小于法兰环槽密封面的硬度。

16、环形垫示例：以下了解：1、聚四氟乙烯包覆垫片范围：Class150、Class300，工作温度≤150℃的突面法兰；分为A、B 、C 三类，其中DN ≤500的选用A 或B （优先选用B 型），DN ≥350的选用C型。

2、聚四氟乙烯包覆垫片嵌入层或芯材一般为石棉橡胶板或非石棉纤维橡胶板。

3、金属包覆垫片适用范围：Class300～Class900的突面钢制法兰；此类垫片最高工作温度应低于包覆金属材料及填充材料的最高工作温度的较低值；包覆层金属材料的厚度为0.3～0.5mm 。

4、金属包覆垫片示例HG/T206305、齿形组合垫适用范围：HG/T20615，HG/T20623规定的Class150～Class2500钢制管 HG/T20632。

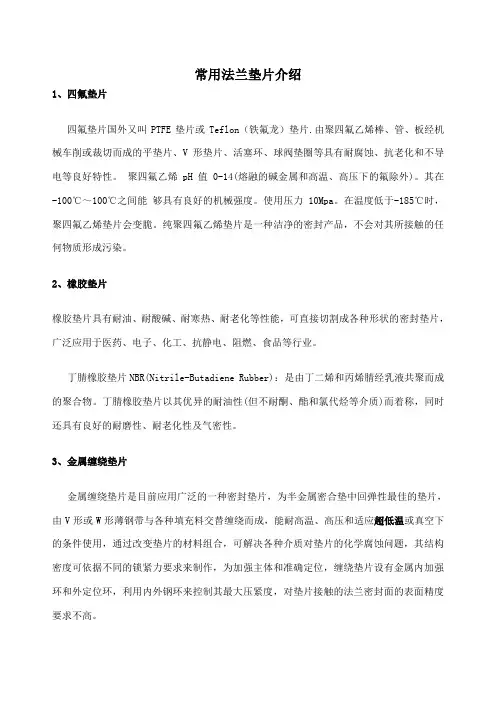

常用法兰垫片介绍1、四氟垫片四氟垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片.由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。

其在-100℃～100℃之间能够具有良好的机械强度。

使用压力10Mpa。

在温度低于-185℃时，聚四氟乙烯垫片会变脆。

纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染。

2、橡胶垫片橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

丁腈橡胶垫片NBR(Nitrile-Butadiene Rubber)：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而着称，同时还具有良好的耐磨性、耐老化性及气密性。

3、金属缠绕垫片金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。

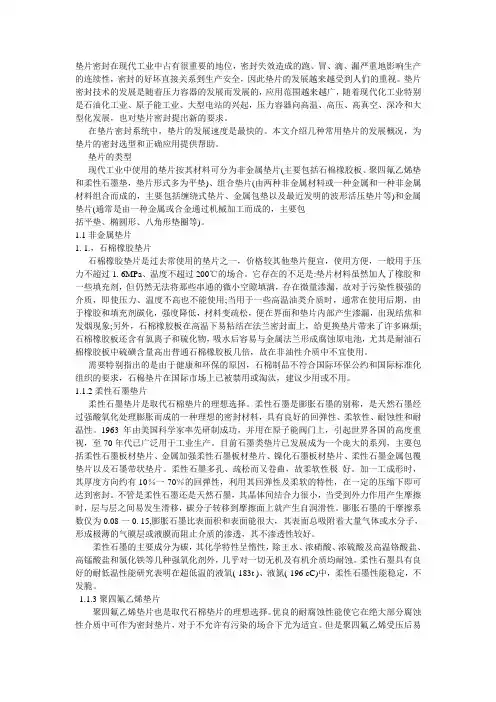

垫片密封在现代工业中占有很重要的地位，密封失效造成的跑、冒、滴、漏严重地影响生产的连续性，密封的好坏直接关系到生产安全，因此垫片的发展越来越受到人们的重视。

垫片密封技术的发展是随着压力容器的发展而发展的，应用范围越来越广，随着现代化工业特别是石油化工业、原子能工业、大型电站的兴起，压力容器向高温、高压、高真空、深冷和大型化发展，也对垫片密封提出新的要求。

在垫片密封系统中，垫片的发展速度是最快的。

本文介绍几种常用垫片的发展概况，为垫片的密封选型和正确应用提供帮助。

垫片的类型现代工业中使用的垫片按其材料可分为非金属垫片(主要包括石棉橡胶板、聚四氟乙烯垫和柔性石墨垫，垫片形式多为平垫)、组合垫片(由两种非金属材料或一种金属和一种非金属材料组合而成的，主要包括缠绕式垫片、金属包垫以及最近发明的波形活压垫片等)和金属垫片(通常是由一种金属或合金通过机械加工而成的，主要包括平垫、椭圆形、八角形垫圈等)。

1.1非金属垫片1. 1.，石棉橡胶垫片石棉橡胶垫片是过去常使用的垫片之一，价格较其他垫片便宜，使用方便，一般用于压力不超过1. 6MPa、温度不超过200℃的场合。

它存在的不足是:垫片材料虽然加人了橡胶和一些填充剂，但仍然无法将那些串通的微小空隙填满，存在微量渗漏，故对于污染性极强的介质，即使压力、温度不高也不能使用;当用于一些高温油类介质时，通常在使用后期，由于橡胶和填充剂碳化，强度降低，材料变疏松，便在界面和垫片内部产生渗漏，出现结焦和发烟现象;另外，石棉橡胶板在高温下易粘结在法兰密封面上，给更换垫片带来了许多麻烦;石棉橡胶板还含有氯离子和硫化物，吸水后容易与金属法兰形成腐蚀原电池，尤其是耐油石棉橡胶板中硫磺含量高出普通石棉橡胶板几倍，故在非油性介质中不宜使用。

需要特别指出的是由于健康和环保的原因，石棉制品不符合国际环保公约和国际标准化组织的要求，石棉垫片在国际市场上已被禁用或淘汰，建议少用或不用。

1.1.2柔性石墨垫片柔性石墨垫片是取代石棉垫片的理想选择。

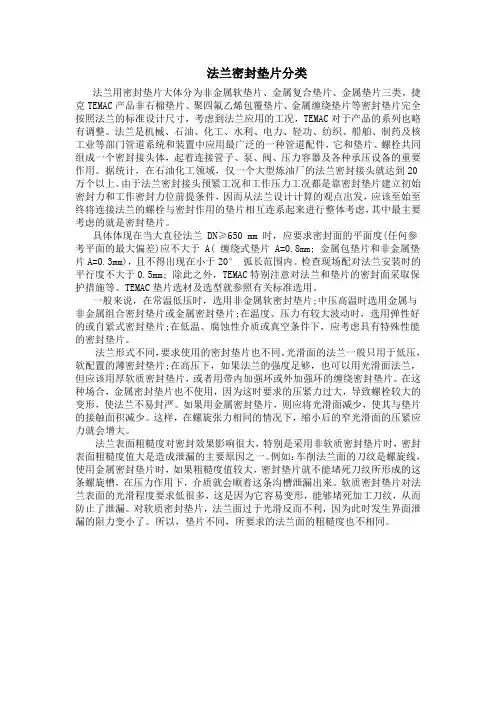

法兰密封垫片分类法兰用密封垫片大体分为非金属软垫片、金属复合垫片、金属垫片三类。

捷克TEMAC产品非石棉垫片、聚四氟乙烯包覆垫片、金属缠绕垫片等密封垫片完全按照法兰的标准设计尺寸，考虑到法兰应用的工况，TEMAC对于产品的系列也略有调整。

法兰是机械、石油、化工、水利、电力、轻功、纺织、船舶、制药及核工业等部门管道系统和装置中应用最广泛的一种管道配件，它和垫片、螺栓共同组成一个密封接头体，起着连接管子、泵、阀、压力容器及各种承压设备的重要作用。

据统计，在石油化工领域，仅一个大型炼油厂的法兰密封接头就达到20万个以上。

由于法兰密封接头预紧工况和工作压力工况都是靠密封垫片建立初始密封力和工作密封力位前提条件，因而从法兰设计计算的观点出发，应该至始至终将连接法兰的螺栓与密封作用的垫片相互连系起来进行整体考虑，其中最主要考虑的就是密封垫片。

具体体现在当大直径法兰 DN≥650 mm 时，应要求密封面的平面度(任何参考平面的最大偏差)应不大于 A( 缠绕式垫片 A=0.8mm; 金属包垫片和非金属垫片A=0.3mm)，且不得出现在小于20°弧长范围内。

检查现场配对法兰安装时的平行度不大于0.5mm; 除此之外，TEMAC特别注意对法兰和垫片的密封面采取保护措施等。

TEMAC垫片选材及选型就参照有关标准选用。

一般来说，在常温低压时，选用非金属软密封垫片;中压高温时选用金属与非金属组合密封垫片或金属密封垫片;在温度、压力有较大波动时，选用弹性好的或自紧式密封垫片;在低温、腐蚀性介质或真空条件下，应考虑具有特殊性能的密封垫片。

法兰形式不同，要求使用的密封垫片也不同。

光滑面的法兰一般只用于低压，软配置的薄密封垫片;在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质密封垫片，或者用带内加强环或外加强环的缠绕密封垫片。

在这种场合，金属密封垫片也不使用，因为这时要求的压紧力过大，导致螺栓较大的变形，使法兰不易封严。

垫片的种类多种多样，按其构造的主题材料分为非金属、半金属和金属垫片三大类。

⑴非金属垫片。

非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。

多用于常温和中温的中、低压容器或管道的法兰密封。

非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。

①橡胶板。

制作橡胶板垫片的主要材料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶也开始应用。

橡胶因具有组织致密，质地柔软，回弹性好，容易剪切成各种形状，且便宜、易购等特点而被广泛使用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不乃腐蚀，在高温下容易老化，失去回弹性。

②石棉。

石棉材料有湿石棉和蓝石棉两种。

湿石棉耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板由它制造；蓝石棉不仅耐热性能好，而且耐酸性能也很好，故多被用于制造耐酸石棉橡胶板。

石棉板正常使用温度在550度以下。

直径较大的低压容器可以使用石棉带或石棉绳。

在使用石棉绳时，通常浸渍水玻璃。

酸，碱溶剂等介质也可使用此类垫片。

③石棉橡胶板。

石棉橡胶板是由石棉、橡胶和填料竟压制而成的。

一般石棉纤维占60%-85%。

根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。

石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和应用。

④柔性石墨。

柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业得到迅速的推广和应用。

⑤聚四氟乙烯（简称PTFE）。

聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水新近乎为零。

其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不粘着。

除受熔融碱金属以及含氟元素气体侵蚀外，它能耐多种酸、碱、盐、油脂类溶液介质的腐蚀。

聚四氟乙烯垫片包括纯聚四氟乙烯、填充聚四氟乙烯或膨胀聚四氟乙烯等。

法兰垫片有那些类型如何进行标识和选用
垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。

根据制作材料的不同，垫片可以分为很多种类。

除了垫片的类型，垫片的标识和选型也很重要！1
垫片的结构型式
工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。

其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。

此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。

对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。

增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。

密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。

外加强环或外环材料均为实体金属，其作用是：
帮助密封元件安装时对中；
防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。

外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。

外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。

内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。

内加强环的作用是：
防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲击。

2
法兰垫片的种类。

常用法兰垫片及金属缠绕垫介绍一、四氟垫片四氟垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片.由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。

其在-100℃～100℃之间能够具有良好的机械强度。

使用压力10Mpa。

在温度低于-185℃时，聚四氟乙烯垫片会变脆。

纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染。

二、橡胶垫片橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

丁腈橡胶垫片NBR(Nitrile-Butadiene Rubber)：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性。

三、金属缠绕垫片金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。

垫片原材料选择选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度-196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3．304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4．316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5．316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6．20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

推荐最大连续工作温度不超过260℃。

布氏硬度约58。

10．哈氏B-2（26-30%钼、62%镍和4-6%铁）。

法兰、垫片标准法兰和垫片是用于管道连接的重要组件，它们有各种标准，以确保管道系统的互操作性和安全性。

以下是一些常见的法兰和垫片标准：法兰标准：1.ANSI B16.5：美国国家标准协会（ANSI）发布的《ANSI B16.5钢制管道法兰和法兰配件》标准，规定了钢制法兰的尺寸、材料和螺孔布局等。

2.EN 1092：欧洲标准（EN）的一部分，EN 1092 包括了钢制法兰的尺寸和分类，适用于欧洲国家的管道系统。

3.JIS B2220：日本工业标准（JIS）B2220 标准规定了钢制法兰的尺寸和规格，适用于日本的管道系统。

4.DIN 2501：德国工业标准（DIN）2501 标准包括了钢制法兰的尺寸和分类，适用于德国和欧洲国家的管道系统。

5.ASME B16.47：美国机械工程师协会（ASME）发布的《ASMEB16.47 大径钢制法兰》标准，适用于大直径管道系统的法兰。

垫片标准：1.ASME B16.21：ASME发布的《ASME B16.21 垫片标准》规定了各种形状和材料的垫片的尺寸、分类和要求，适用于法兰之间的密封。

2.EN 1514：EN 1514 包括了法兰用垫片的标准，用于欧洲国家的管道系统。

3.JIS B2401：JIS B2401 标准规定了日本的垫片标准，适用于日本的法兰和管道系统。

4.DIN 2690：DIN 2690 标准包括了垫片的尺寸和要求，适用于德国和欧洲国家的管道系统。

这些标准为法兰和垫片提供了一致性的尺寸和规格，以确保不同制造商生产的法兰和垫片可以互换使用，并在管道系统中提供可靠的密封性能。

在选择法兰和垫片时，必须根据管道系统的要求和所在地区的法规来确定适用的标准。

此外，确保法兰和垫片的材料符合管道介质和工作条件的要求也是至关重要的。
