法兰垫片标准法兰垫片是一种用于连接管道、阀门、法兰等设备的密封垫片，它在工业领域起着非常重要的作用。
为了确保法兰垫片的使用效果和安全性，各个国家和地区都制定了相应的法兰垫片标准。
这些标准涵盖了材料、尺寸、性能要求等方面，对于法兰垫片的选择和使用具有指导意义。
一、材料标准。
法兰垫片的材料通常包括橡胶、金属、塑料等，不同的工作环境和介质要求选择不同的材料。
常见的材料标准有ASTM、DIN、JIS等，这些标准对于材料的成分、物理性能、化学性能等都有详细的规定，以确保材料的质量和可靠性。
二、尺寸标准。
法兰垫片的尺寸标准包括内径、外径、厚度等方面的要求。
这些尺寸标准通常由相关的国际标准组织或行业协会制定，如ISO、ASME等，以确保法兰垫片与管道、阀门等设备的连接匹配性，从而实现有效的密封。
三、性能标准。
法兰垫片的性能标准主要包括密封性能、耐压性能、耐腐蚀性能等方面的要求。
这些性能标准对于法兰垫片在实际工作中的使用效果具有重要的影响，因此必须严格执行相应的标准要求，以确保法兰垫片的可靠性和安全性。
四、标准的选择和应用。
在实际工程中，选择合适的法兰垫片标准是非常重要的。
首先需要根据工作环境和介质的特点，选择适合的材料标准；其次根据设备的尺寸和连接要求，选择合适的尺寸标准；最后根据工作压力、温度、介质的特性，选择合适的性能标准。
只有综合考虑这些因素，才能选择到合适的法兰垫片标准，并确保其使用效果和安全性。
五、总结。
法兰垫片标准对于工业设备的安全运行和生产效率具有重要的影响，因此在选择和使用法兰垫片时，必须严格执行相应的标准要求。
只有这样，才能确保法兰垫片的可靠性和安全性，为工业生产提供保障。
在实际工作中，我们应该充分了解和掌握相关的法兰垫片标准，根据实际情况进行选择和应用，从而确保设备的正常运行和生产的顺利进行。
同时，也要不断关注和学习最新的标准和技术，不断提高自己的专业水平，为工业生产的发展做出贡献。
管法兰、垫片选用手册一、简介本手册旨在为管法兰和垫片的选择提供全面、实用的指南。
管法兰是管道系统中的重要部件，垫片则是连接管法兰的关键部件，正确选择管法兰和垫片对于保证管道系统的安全性和稳定性至关重要。
本手册将介绍各种管法兰和垫片的类型、性能特点、适用场景、安装方法及注意事项，为使用者提供参考。
二、管法兰1.分类管法兰按照标准可分为ISO法兰、ANSI法兰、DIN法兰、GB/T法兰等。
此外，还有各种特殊用途的管法兰，如盲板法兰、防水法兰、低温法兰等。
2.性能特点管法兰应具备较高的强度和刚性，能承受管道内部的压力和外部载荷。
同时，应具有良好的密封性能，以保证管道系统的稳定运行。
3.适用场景管法兰适用于各种类型的管道系统，尤其在石油、化工、天然气、水务等领域应用广泛。
根据不同的应用场景，选择不同类型和标准的管法兰。
4.安装方法安装管法兰时，应确保表面清洁、平整，无划痕、锈蚀等影响密封性能的缺陷。
安装垫片的孔位应正确，确保垫片与管法兰紧密贴合。
5.注意事项（1）安装前应检查管法兰的质量，如是否存在变形、损伤等影响使用性能的问题。
（2）安装过程中应防止杂质进入管法兰内部，导致密封失效。
（3）定期检查管法兰的密封性能，发现异常及时处理。
三、垫片1.分类垫片按照材料可分为橡胶垫片、石棉垫片、金属垫片（如铜垫片、不锈钢垫片）等。
此外，还有聚四氟乙烯垫片、玻璃纤维垫片等特殊材料制成的垫片。
2.性能特点（1）橡胶垫片具有良好的密封性能，适用于低压、温度较低的场合。
（2）石棉垫片适用于中等压力和温度的场合，但不宜在强酸、强碱等环境中使用。
（3）金属垫片和聚四氟乙烯垫片适用于高压力、高温等极端条件下，具有优异的耐腐蚀性。
3.适用场景根据不同的应用场景和工况条件，选择适合的垫片材料和类型。
例如，在化工、石油、水务等领域，金属垫片和聚四氟乙烯垫片较为常用。
4.安装方法（1）安装前应清理垫片表面，避免杂质影响密封性能。
（2）安装时确保垫片与管法兰紧密贴合，避免漏气或漏液。
钢管、管件、法兰、垫片、紧固件标准号及标记示例一、钢管1、焊接钢管GB/T 3091――2001螺旋焊管GB/T9711.1－1997SY/T5037－20002、结构用不锈钢无缝管GB/T14975－2002流体用不锈钢无缝管GB/T14976－2002锅炉、热交换器用不锈钢管GB/T13296－913、尿素级不锈钢316L后面加MOD为改良型4、结构用碳钢无缝管GB/T8162－1999流体用碳钢无缝管GB/T8163－19995、中低压锅炉用无缝管GB/T3087－1999高压锅炉用无缝管GB/T5310－20006、化肥专用管GB/T6479－2000二、管件（执行标准GB12459－1990）1、90°弯头长半径（R＝1.5）、短半径（R＝1.0）示例1：公称通径为400mm、壁厚8mm的90°长半径弯头、材质为20号钢，其标记为：GB12459弯头90E（L）400B×820示例2：公称通径为200mm、壁厚6mm的45°长半径弯头、材质为0Gr18Ni9,其标记为：GB12459弯头45E（L）200B×6304注：DN数字后B为公制管系列、（L）是R＝1.5倍、（S）是R＝1.0倍。
2、三通（执行标准GB12459－1990）示例1：公称通径为300mm、壁厚9mm的等径三通、材质为20号钢，其标记为：GB12459三通T（S）300×300×920示例2：公称通径为300mm、250mm。
壁厚9mm、6mm的异径三通，其标记为：T（R）300×300×250×9×6注：三通的厚度标准应为一样，尽量不要非标（大头壁厚大于小头）3、异径管（执行标准GB12459－1990）示例1、公称通径为300mm、250mm。
壁厚9mm、6mm的同心异径管，其标记为：GB12459同心异径管R（C）－300×250B×9×6示例2：公称通径为350mm、300mm。
国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。

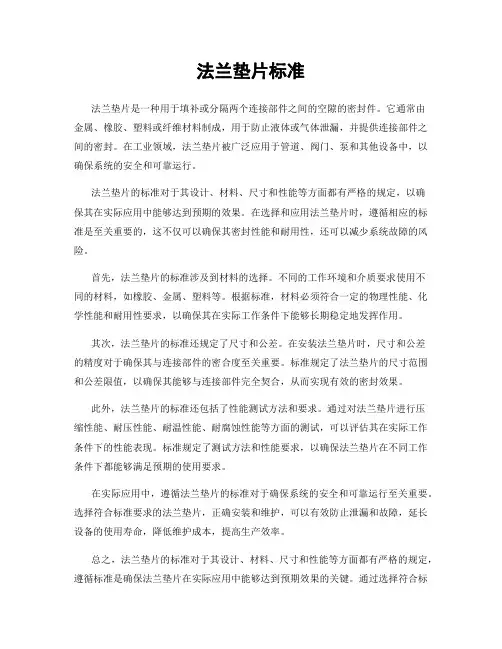

法兰垫片标准法兰垫片是一种用于填补或分隔两个连接部件之间的空隙的密封件。
它通常由金属、橡胶、塑料或纤维材料制成，用于防止液体或气体泄漏，并提供连接部件之间的密封。
在工业领域，法兰垫片被广泛应用于管道、阀门、泵和其他设备中，以确保系统的安全和可靠运行。
法兰垫片的标准对于其设计、材料、尺寸和性能等方面都有严格的规定，以确保其在实际应用中能够达到预期的效果。
在选择和应用法兰垫片时，遵循相应的标准是至关重要的，这不仅可以确保其密封性能和耐用性，还可以减少系统故障的风险。
首先，法兰垫片的标准涉及到材料的选择。
不同的工作环境和介质要求使用不同的材料，如橡胶、金属、塑料等。
根据标准，材料必须符合一定的物理性能、化学性能和耐用性要求，以确保其在实际工作条件下能够长期稳定地发挥作用。
其次，法兰垫片的标准还规定了尺寸和公差。
在安装法兰垫片时，尺寸和公差的精度对于确保其与连接部件的密合度至关重要。
标准规定了法兰垫片的尺寸范围和公差限值，以确保其能够与连接部件完全契合，从而实现有效的密封效果。
此外，法兰垫片的标准还包括了性能测试方法和要求。
通过对法兰垫片进行压缩性能、耐压性能、耐温性能、耐腐蚀性能等方面的测试，可以评估其在实际工作条件下的性能表现。
标准规定了测试方法和性能要求，以确保法兰垫片在不同工作条件下都能够满足预期的使用要求。
在实际应用中，遵循法兰垫片的标准对于确保系统的安全和可靠运行至关重要。
选择符合标准要求的法兰垫片，正确安装和维护，可以有效防止泄漏和故障，延长设备的使用寿命，降低维护成本，提高生产效率。
总之，法兰垫片的标准对于其设计、材料、尺寸和性能等方面都有严格的规定，遵循标准是确保法兰垫片在实际应用中能够达到预期效果的关键。
通过选择符合标准要求的法兰垫片，并正确安装和维护，可以确保系统的安全和可靠运行，提高生产效率，降低维护成本，为工业生产提供可靠保障。
管线法兰垫片的选用标准及安装注意事项一、垫片的选用原则（一）垫片主要分非金属软垫片、金属复合垫片和金属垫片三大类，其中又分为柔性石墨类、聚四氟乙烯类、橡胶类、无石棉纤维类垫片、缠绕垫片，波形活压垫片，椭圆垫和八角垫等；（二）所选垫片的密封压力必须满足使用压力的要求；垫片材料的物理化学性要适应被密封介质的性质，满足可压缩性、回弹性、抗腐蚀性和抗氧化性等要求；所选垫片要和法兰密封面的型式匹配；（三）氯碱厂各车间在管线和设备法兰垫片选用首先按照附件二表中的标准选用，对其它特殊的垫片应符合HG/T 20614、 HG/T 20635《钢制管法兰、垫片、紧固件选用配合规定》的要求。
二、垫片的安装、检查要求（一）安装前的检查1、垫片的检查（1）垫片的材质、形式、尺寸是否符合要求；（2）垫片表面不允许有机械损伤，径向刻痕、严重锈蚀、内外边缘破损等缺陷；（3）选用的垫片应与法兰密封面形式相适应。
2、螺栓、螺母的检查（1）螺栓与螺母的材质、形式、尺寸是否符合要求；（2）螺母在螺栓上应转动灵活，但不应晃动；（3）螺栓及螺母不允许有斑疤、毛刺；（4）螺纹不允许有断缺现象；（5）螺栓不应有弯曲现象。
3、法兰安装质量的检查（1）法兰出现偏口现象----管线不垂直、不同心、法兰不平行。
两法兰间允许的偏斜值：使用非金属垫片时应小于 2mm；使用金属复合垫片、椭圆垫、八角垫及与设备连接的法兰应小于 1mm；（2）法兰出现错口现象---两法兰不同心。
在螺栓孔径及螺栓直径符合标准的情况下，以不用其他工具将螺栓自由地穿入螺栓孔，即认为合格；（3）法兰出现张口现象---法兰间隙过大。
两法兰间允许的张口值（除去管线预拉伸值及垫片或盲板的厚度）：管法兰的张口应小于 3mm，与设备连接的法兰应小于 2mm；（4）法兰出现错孔现象---管线法兰同心，但两个法兰相对应的螺栓孔之间的弦距（或螺栓孔中心圆直径等）偏差较大。
（二）垫片的安装1、两法兰必须在同一中心线上并且平行。

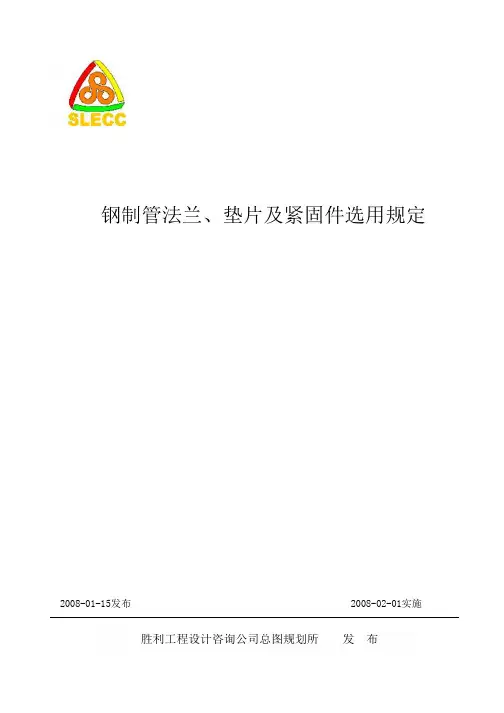

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。
本规定共分9章和5个附录。
主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。
本规定由总图规划设计所专业技术委员会提出。
本规定由总图规划设计所专业技术委员会起草。
本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。
本规定首次发布时间：2008年01月。
目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。
法兰垫片标准法兰垫片是一种用于连接管道、阀门、法兰和其他设备的密封元件。
它们通常用于防止流体或气体泄漏，以及防止外部杂质进入系统。
因此，法兰垫片的选择和安装对于确保系统的安全和可靠运行至关重要。
本文将介绍法兰垫片的标准，以及选择和安装时需要注意的事项。
首先，对于法兰垫片的选择，应根据具体的工作条件和要求来确定合适的材料。
常见的法兰垫片材料包括橡胶、金属、塑料和复合材料等。
不同的材料具有不同的耐压、耐温、耐腐蚀性能，因此在选择时需要根据介质的性质和工作条件来进行合理的选择。
此外，还需要考虑到法兰垫片的密封性能和耐用性，以确保其在使用过程中能够持久稳定地发挥作用。
其次，对于法兰垫片的安装，需要严格按照相关标准和规范进行操作。
在安装前，应对法兰和法兰垫片的表面进行清洁和检查，确保其表面平整、无裂纹和杂质。
在安装过程中，需要根据法兰垫片的型号和规格进行正确的安装，包括预紧力的控制和紧固螺栓的均匀力度。
此外，还需要注意法兰垫片的安装位置和方向，确保其能够正确地贴合在法兰之间，以达到最佳的密封效果。
除此之外，还需要注意一些常见的安装失误和问题。
例如，安装过程中出现法兰垫片的过度挤压或过度拉伸，都会导致其失效。
另外，安装时螺栓的力度不均匀也会导致法兰垫片的泄漏。
因此，在安装过程中需要特别注意这些细节，确保法兰垫片能够正常工作。
在实际工程中，为了确保法兰垫片的安全可靠使用，通常会参考相关的标准和规范进行选择和安装。
目前国际上常用的法兰垫片标准包括ASTM、DIN、JIS等，它们对于法兰垫片的材料、尺寸、性能等方面都有详细的规定。
在选择和安装时，可以参考这些标准来进行操作，以确保法兰垫片能够符合工程的要求。
总的来说，法兰垫片作为一种重要的密封元件，在工程中起着至关重要的作用。
选择合适的材料和正确安装是确保其正常工作的关键。
因此，在工程实践中，需要严格遵循相关的标准和规范，以确保法兰垫片能够安全可靠地运行，为系统的正常运行提供保障。
