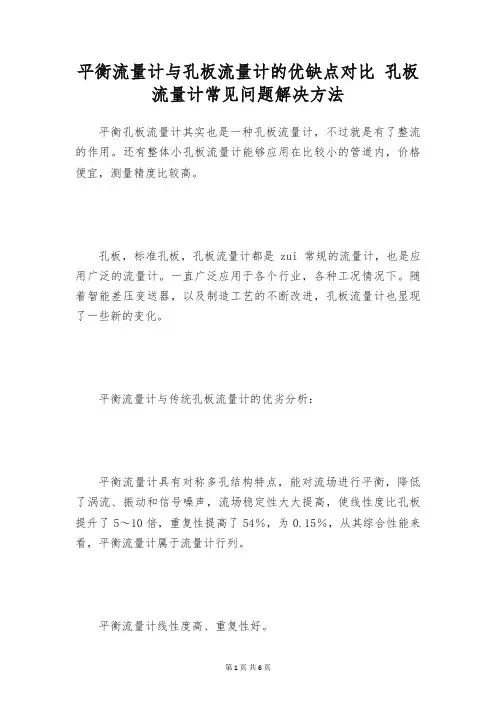

平衡流量计与孔板流量计的优缺点对比孔板流量计常见问题解决方法平衡孔板流量计其实也是一种孔板流量计，不过就是有了整流的作用。
还有整体小孔板流量计能够应用在比较小的管道内，价格便宜，测量精度比较高。
孔板，标准孔板，孔板流量计都是zui常规的流量计，也是应用广泛的流量计。
一直广泛应用于各个行业，各种工况情况下。
随着智能差压变送器，以及制造工艺的不断改进，孔板流量计也显现了一些新的变化。
平衡流量计与传统孔板流量计的优劣分析：平衡流量计具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54％，为0.15％，从其综合性能来看，平衡流量计属于流量计行列。
平衡流量计线性度高、重复性好。
这种流量计对传统的流量装置进行了改进，传统流量装置只有一个流体流过的孔，而截流后失去了理想的状态，而平衡流量计设计多个函数孔径，能最大将流场平衡到理想状态。
1.工作温度可达850摄氏度。
2.它可已进行气夜两相，浆料，甚至固体颗粒测量。
3.对称平衡流量计左右完全对称，特别便利测量双向流。
4.还有更细分功能的对称平衡流量计，单项功能更强大。
他要求直管段更小，能输出4—20MA信号和有RS485信号线进行远传。
5:1量程比时，线性度可达0.3％；7:1量程比时，线性度可达0.5％；10:1量程比时，线性度可达1.0％孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。
蒸汽和液体的流量测量。
具有结构简单，维护和修理便利，性能稳定。
1、差压管路堵塞，疏通差压管路；2、差压计故障，检查差压计；3、差压变送器示值明显偏离，应检查尺示值；4、节流元件安装方向有误，重新安装节流元件；5、被测介质工况参数与设计节流装置时接受的参数不一致，按相关公式修正，必要时应重新计算差压值；6、节流装置前后直管段长度不够，应调整直管段长度；7、直管段内径超差，实测直管段内径，重新计算最大流量；8、节流孔径超差，实测节流孔径，重新计算最大流量；9、节流元件变形，更换节流元件；10、节流元件上有附着物，清洗更换节流元件；11、孔板的尖锐一侧应当迎向流体流向为入口端，呈喇叭形的一侧为出口端。
平衡流量计的工作原理引言平衡流量计是一种用于测量流体流量的仪器，多用于工业、制造业等领域。
平衡流量计能够精确地测量流体的流量，并适用于各种介质，如水、气体、油等。
工作原理平衡流量计的工作原理基于质量守恒定律和伯努利方程式。
伯努利方程式是描述理想流体运动规律的方程式，它描述了流体在定常条件下的能量守恒。
当流体通过平衡流量计时，根据伯努利方程式，在平衡流量计的两个测量点之间产生压差。
这个压差与流体的流量成正比。
平衡流量计通常由两个测量管组成，每个测量管都有一个流量管道。
在流体通过平衡流量计时，它将进入第一个测量管的流量管道中，并在管道中流动。
当流体到达第一个测量点时，它的流速会增加。
这会导致伯努利方程式中的压力降低，并产生一个压力下降。
流体继续通过第二个测量管道，到达第二个测量点时，它的流速又会增加。
这会导致伯努利方程式中的压力再次下降，并产生另一个压力下降。
平衡流量计的关键是通过测量这个压差来计算流体的流量。
当流体通过第一个测量点时，它的压力被测量，并通过一系列计算来计算流速。
当流体通过第二个测量点时，它的压力也被测量，并更新了流速计算。
最后，通过使用这些测量数据和伯努利方程式，可以计算出流体的流量。
平衡流量计的优缺点平衡流量计的优点在于它能够适用于各种介质，包括液体、气体和蒸汽等。
它还可以测量广泛的流量范围，并能够在不同的温度和压力下工作。
由于平衡流量计使用数字仪器进行测量，因此精度比传统的机械式计量器更高。
不过，平衡流量计也有其缺点。
首先，平衡流量计价格相对较高，而且需要比其他类型的流量计安装和维护成本较高。
此外，平衡流量计需要传感器和计算机系统进行测量，并且需要使用复杂的软件来计算流体的流量。
应用平衡流量计广泛应用于各种领域，例如食品加工、化学工业、石油和天然气开采、制药、电子、纺织和机械等领域。
在这些领域中，平衡流量计被用来测量和控制流体的流量，以确保生产过程的准确性和稳定性。
除了上述工业应用外，平衡流量计在医疗领域也有广泛的应用。
各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。
根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。
下面将详细介绍几种常见的流量计。
1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。
最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。
(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。
缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。
适用介质：适用于各种液态介质，如石油、天然气、化工介质等。
(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。
缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。
适用介质：适用于各种液态介质，如清水、石油和化工介质等。
(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。
缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。
适用介质：适用于各种液态介质，尤其是粘度较高的液体。
2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。
优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。
缺点：对被测流体的电导率要求较高；易受磁场干扰。
适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。
3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。
优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。
缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。
各类流量计工作原理优缺点与用途流量计是用来测量流体中的流量的仪器。
不同类型的流量计有不同的工作原理、优缺点和用途。
1.扬程罐：工作原理：扬程罐是一种基于液位高度来测量流量的设备。
它利用液位的变化来确定流体的流量。
当流体通过扬程罐时会造成液位变化，通过测量液位变化的速度来计算流体的流量。
优点：扬程罐结构简单，操作方便，适用于一般的低流速流体测量。
缺点：扬程罐不适用于高流速流体，精度有限。
用途：常用于低流速的物料流量测量，如水流量测量、油流量测量等。
2.差压流量计：工作原理：差压流量计是基于流体通过管道时，会产生差压的原理来测量流量。
通过测量流体通过流量计前后的压差来计算流体的流量。
优点：差压流量计精度高，可适用于各种流体和工况。
缺点：价格较高，需要定期校准。
用途：差压流量计适用于各种工况和流体，广泛应用于化工、石油、制药等行业中的流量测量。
3.涡街流量计：工作原理：涡街流量计是通过测量流体通过流量计时，产生的涡街频率和流体流速成正比的原理来测量流量。
利用流体通过流量计时形成的涡街产生的压力脉动，通过传感器将脉动转化为电信号，进而测量流体流速。
优点：具有良好的线性和重复性，可用于各种流体测量。
缺点：对液体含固体颗粒较大的流体不适用。
用途：涡街流量计适用于各种液体和气体的测量，广泛应用于供暖、供水、煤气等行业中的流量测量。
4.磁性流量计：工作原理：磁性流量计通过测量液体中的电磁感应来测量流体的流量。
当液体通过磁性流量计时，会在液体中产生垂直于流体流向的电磁感应，通过测量电磁感应的大小来计算流体流量。
优点：能够测量各种液体和气体，无压力损失。
缺点：对液体的电导率要求较高。
用途：磁性流量计适用于对液体和气体进行流量测量的场合，广泛应用于化工、石油、环保等行业中的流量测量。
5.超声波流量计：工作原理：超声波流量计利用超声波在流体中传播的速度来测量流体的流量。
通过向流体发送超声波信号，测量超声波传播的时间，根据传播时间来计算流体的流速和流量。
常用流量计分类及优缺点分析流量计是用于测量流体介质流量的仪器，广泛应用于工业生产和实验室研究等领域。
根据不同的原理和适用场景，流量计可以分为多种类型。
本文将对常用的流量计分类及其优缺点进行分析。
1.电磁流量计电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的一种流量计。
优点是不受介质的压力、温度、密度、粘度等影响，适用于各种导电液体。
同时，电磁流量计没有活动零件，使用寿命长，可靠性高，维护方便。
缺点是价格较高，对介质的电导率要求较高。
2.涡街流量计涡街流量计是根据流体通过涡街产生旋涡的频率与流量成正比关系而设计的一种流量计。
优点是响应速度快，精度高，适用于不同介质的流量测量。
涡街流量计结构简单、体积小，不易堵塞，维护简单。
缺点是高压下的应用有限，且对介质的温度和粘度有一定要求。
3.超声波流量计超声波流量计利用超声波在流体内传播速度与流速成一定比例关系的原理进行流量测量。
优点是适用于各种液体和气体，无需接触介质，不会对流体产生压降，具有较低的能耗。
超声波流量计精度高，响应速度快，可靠性好。
缺点是价格较高，对传感器的安装和使用环境要求较高。
4.质量流量计质量流量计是通过测量介质受力或传感器受振动的质量变化来实现流量测量的。
质量流量计不受温度、压力、粘度等影响，适用于各种气体和液体的流量测量。
质量流量计响应速度快，精度高，具有大量自检和自校验功能。
然而，质量流量计价格较高，对安装条件和环境的要求严格。
综上所述，不同类型的流量计各有优劣。
在选择流量计时，应根据具体的应用场景和要求选取合适的类型。
各种流量计工作原理及优缺点测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。
流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计己超过IOO 种。
每种产品都有它特定的适用性，也都有它的局限性。
按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。
因此，以严格意义来分流量计和总量表己无实际意义。
一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
3.声学原理：利用声学原理进行流量测量的有超声波式、声学式（冲击波式）等。
4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
5.光学原理：激光式、光电式等是属于此类原理的仪表。
6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。
7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：1、差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压、己知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
平衡流量计与传统孔板流量计的对比流量计是现代工业和实验室中必不可少的设备之一，它通常用来测量流体（通常是液体或气体）通过管道的流量。
在工业应用中，流量计经常被用于监测工业流程的参数，例如在炼油厂中能够用来监测管道中燃料或其他化学物质的流量。
因此，流量计在实现精确的流量测量和生产过程的控制方面发挥着重要作用。
目前常见的流量计主要有两种类型：传统孔板流量计和平衡流量计。
这两种流量计在测量流量的原理和操作上存在很大的不同，因此其具有不同的优缺点，适用于不同的应用场景。
传统孔板流量计孔板流量计是一种最常见的流量计，在许多工业场所得到广泛应用。
传统孔板流量计通过在管道上安装一个孔板，通过孔板的孔径和布置而获得不同的压差信号。
基本原理是使流体通过孔板时，因为孔板阻力作用，使流体速度变化而发生压降，利用压降的变化来计算流量。
孔板流量计的优势在于其结构简单，成本低，适用于中小型管道，广泛应用于水和空气流量测量等场合。
此外，孔板流量计还具有成功运用和验证的历史，在许多领域得到了广泛应用。
然而，孔板流量计也存在一些明显的缺点。
首先，孔板引入的阻力对流体的动能造成损失，从而影响流量计的精度，并且将阻力转化为热能，增加了管道的能耗。
其次，当流体混合物中存在气泡、沉淀物等杂质时，容易造成堵塞或精度变化。
另外，孔板流量计也在一定程度上受到测量范围的限制和噪声的干扰。
平衡流量计平衡流量计是一种相对较新的流量计，它的工作原理是利用扇形流管和差压传感器来测量流量，其特点是在水力阻力较小的情况下进行测量，可以减少能量损失。
平衡流量计具有高精度、低能耗、不易受噪声和杂质干扰等优点。
平衡流量计网通过流量计测量液体或气体并计算出准确的流量，以便进行调节和控制。
当控制系统出现波动时，平衡流量计可以及时调整，使生产管道保持流速稳定，提高管道系统的效率。
此外，平衡流量计可适用于大管径和高流速的场合，能够灵活地适应各种条件。
然而，平衡流量计也存在一些劣势。
气体流量计工作原理、特点流量计的分类：按工作原理分：一、速度式流量计；二、容积式流量计；三、差压式流量计；四、质量流量计等。
（一）速度式流量计：通过测得气体流速来计算出气体流量的一类流量计。
涡轮流量计、旋进旋涡流量计等。
1、气体涡轮流量计①原理：当气流进放流量计时，首先经过机芯的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力后开始轮动。
当诸力矩达到平衡时，转速稳定，涡轮转动角速度与流量成线性关系，对于机械计数器式的涡轮流量计，通过传动机构带动计数器旋转计数。
对采用电子式流量积算仪的流量计，通过旋转的发讯盘或信号传感器以及放大电路输出代表涡轮旋转速度的脉冲信号，该脉冲信号的频率与流体体积流量成正比。
②特点：主要优点：1、准确度高：气体涡轮流量计，全量程一般为1.0%~2.0%，高准确度型为0.5%~1.0%；可见所有流量计中，它是高准确度的一种。
2、重复性好，一般可达到0.05%~0.2%。
由于其具有良好的重复性，通过经常校准或在线校准后可达到极高的准确度，因此在贸易结算中是优先选用的流量计之一。
3、范围度宽，中大口径一般可达20：1以上，小口径为10：1，始动流量也较低。
4、压力损失较小，在常压下一般为0.1~0.5kPa。
5、结构紧凑，体积轻巧，安装使用比较方便，流通能力大。
6、可采用多种显示方式。
可只带机械计数器或只配普通型流量积算仪，也可以在机械计数器上增加温压补偿仪，且可长期采用电池供电（可连续运行两年以上，有的产品长达五年），使用方便。
7、由于一般采用脉冲频率信号输出，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。
同时若采用高频信号输出，可获得很高的频率信号（3~4）kHz，信号分辨力强。
8、对于大口径测量可制成插入型，压力损失小，价格低，可不断流取出，安装维护方便。
主要缺点：1、要长期保持校准特性，需要定期人。
平衡流量计的原理及特点平衡流量计原理平衡流量计是一种革命性的差压式流量仪表，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。
平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。
当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。
平衡流量计的特点1、测量精度是标准孔板的5～10 倍2、流动噪声是标准孔板的1/15 3、永久压力损失是标准孔板的1/3 4、压力恢复比标准孔板快2 倍5、最小直管段可以小于0.5D 一、线性度高、重复性好平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10 倍，重复性提高了54％，为0.15％，从其综合性能来看，平衡流量计属于高档流量计行列。
5:1 量程比时，线性度可达±0.3％；7:1 量程比时，线性度可达±0.5％；10:1 量程比时，线性度可达±1.0％二、直管段要求低平衡流量传感器由于流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求其前后直管段一般为前3D 后1D，最小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵的材料的管道。
三、减少永久压力损失多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5 倍的永久压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。
四、耐脏污不易堵多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死。
各种流量计工作原理与优缺点目录流量计总则 (3)1、按测量原理分类 (4)2、按流量计结构原理分类 (5)1.差压式流量计 (5)2.孔板流量计 (7)3.浮子流量计 (8)4.容积式流量计 (9)5.污水流量计种类 (11)6.涡轮流量计 (12)7.涡街流量计(USF) (14)8.电磁流量计(EMF) (17)9.超声流量计 (20)10.质量流量计 (24)11.热式质量流量计（恒温差TMF） (25)12.科里奥利质量流量计(CMF) (25)13.明渠流量计 (27)14.静电流量计 (27)(electrostatic flowmeter) (27)15.复合效应流量仪表 (27)(combined effects meter) (27)16.转速表式流量传感器 (28)(tachmetric flowrate sensor) (28)流量计总则测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。
流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计已超过 100 种。
每种产品都有它特定的适用性，也都有它的局限性。
按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。
因此, 以严格意义来分流量计和总量表已无实际意义。
1、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。
常用流量计分类及优缺点分析测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。
为了适应各种用途，各种类型的流量计相继问世。
目前已投入使用的流量计已超过100种。
每种产品都有它特定的适用性，也都有它的局限性。
按测量原理分有力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类：有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。
因此，以严格意义来分流量计和总量表已无实际意义。
一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰槽式等等。
2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
3.声学原理：利用声学原理进行流量测量的有超声波式．声学式（冲击波式）等。
4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
5.光学原理：激光式、光电式等是属于此类原理的仪表。
6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。
7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
平衡流量计在实际应用中的优势摘要:本文阐述了传统节流装置在设计和实际应用上的局限性,介绍了最新一代的平衡流量计[1],在应用上对节能降耗、节省成本等方面上的多种优势。
关键词:流量测量平衡流量计高性能节能降耗平衡流量计是一种多孔圆盘平衡节流的新一代节流装置。
同其他传统节流装置相比,其具有精确、节能等各种优越性。
因此,从航天迅速被推广到石化、化工、冶金、电力、医药、造纸和各种工业应用中。
平衡流量计除具有标准节流装置简单、可靠、安全、适用面广等优点外还具有精度高、直管段短、量程比宽、永久压力损失小等优点,在现代工业生产测量中具有广泛的发展前景。
1 传统节流装置的局限性流量是过程控制四大参量(流量、压力、温度、液位)中的重要参数之一,由于工况的复杂性使得流量测量装置种类繁多。
流量仪表选择和应用始终是一个技术难点。
传统节流装置经过标准化已70多年,但在设计和应用上不断暴露出不足之处,下面以孔板为例进行说明:(1)精度和重复性属于中下等水平,节流件精度为1%～2%,受安装条件和使用条件的影响精度更低。
(2)量程比窄,一般量程比仅3∶1。
(3)有较长的直管段要求,根据不同的流通孔径和不同的阻流件位置会有所不同,通常最小要求前10D后5D的直管段长度来整定流场。
(4)永久压力损失很大,为差压值的60%～100%。
(5)孔板以内孔锐角线来保证精度,因此对腐蚀、磨损、结垢敏感,长期使用精度难以保证,需每年拆下强检一次。
2 流量仪表优化配置的首选差压式流量计是适用性最广的流量计,平衡流量计是目前最先进的差压式流量计。
平衡流量计源自美国航天飞机主发动机测液氧流量计。
它采用独特的等雷诺数、动量平衡原理,将孔板的单孔改为等雷诺数多孔结构,增加节流件厚度和加工精度,构造简洁,性能优越。
平衡流量计精度等级为±0.3%、±0.5%、±1.0%,重复性为±0.1%,永久压损为同等条件下孔板的1/2～1/3,直管段要求为0.5D～2D,量程比为10∶1～30∶1,使用寿命是孔板的5倍,是目前性价比最高的流量计。
A+K平衡流量计的特点与优势一、“A+K 平衡流量计”的性能优势A+K平衡流量计为美国国家航空航天局专利技术，由美国A+FlowTek 公司荣誉出品，上海加工基地生产。
其独特的设计，使其具有如下性能：1、测量精度高、重复性好。
由于平衡流量传感器具有对称多孔结构特点，同时具备节流和整流的能力，使流场稳定性大大提高。
提高物料平衡比，节约生产成本。
其测量精度可达±0.5％，最高可达±0.3％，重复性可达0.1%（精度高，应用于贸易计量场合）。
2、直管段要求低。
平衡流量传感器对流场的平衡作用，大大缩短了对直管段的要求。
直管段最小可达0.5D，尤其是对于昂贵材料的管道，比如说锆材，节省大量资金。
3、永久压力损失低。
在相同的工况下，与传统节流装置相比永久压力损失减少70％，接近文丘里管，节省了大量的能量运行成本，是一种节能型仪表。
4、量程比宽。
根据测量实际应用需要，一般量程比为10：1，选择合适的参数，也可以做得更高。
5、长期稳定性好。
平衡流场大幅度降低了介质与节流件的摩擦，可使β值长期保持不变。
整个仪表无可动部件，使用寿命比传统节流装置延长5-10 倍。
6、耐脏污不易堵。
平衡流量计从设计上减小了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质可以顺利通过多个孔，减小了流通孔被堵塞的机会。
适合于测量粘稠介质和含杂质较多的介质，例如焦炉煤气和高炉煤气。
7、测量范围宽。
其测量流速最大可至音速。
最小雷诺数可以低于200，最大雷诺数可以大于107，β值在0.25～0.90 之间可选。
8、适用范围广。
平衡流量计工作温度、压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可至42MPa。
平衡流量计可以进行气液两相、浆料，甚至固体颗粒。
平衡流量计结构完全对称，可以方便的测量双向流。
与传统节流装置相比：二、A+K 平衡流量计节流件的设计A+K 平衡流量计的节流件，根据不同的工况和口径会选择不同厚度的节流件，可以很好都保证节流件都强度。
10种流量计的说明流量计是用于测量液体、气体、蒸汽等流体在管道内的流量的设备。
根据测量原理的不同，流量计也可以分为多种类型。
本文将介绍10种常见的流量计，并分别从其原理、优缺点等方面进行说明。
1. 纯浮子式流量计纯浮子式流量计的主要原理是利用一根垂直的管道，内部设置有一个浮子，并用取压孔来测量压力差，从而推算出流量大小。
纯浮子式流量计的特点是测量简单、成本较低，但测量范围较窄。
2. 激磁式流量计激磁式流量计是一种电磁测量流量的装置，主要由测量管、电极、激磁线圈和送信器等组成。
其工作原理是通过电磁感应作用，测量液体或气体在管道中的流量。
使用时需要被测流体具有一定的导电性。
3. 转子式流量计转子式流量计是一种利用液体或气体的动力作用测量流量的装置，主要由转子、测量管、传感器等组成。
其工作原理是通过液体或气体的旋转作用，驱动转子旋转并从而测量流量。
转子式流量计优点是测量准确，缺点是易被介质中的固体颗粒等物质卡住。
4. 涡街流量计涡街流量计是利用流体的惯性作用来完成流量测量的装置，主要由测量管、涡轮、传感器等组成。
其优点是适用范围广，可以精确地测量多种流体，但对介质粘度等性质有一定的要求。
5. 爆破片流量计爆破片流量计是一种由一般管道中可以容纳的气体产生爆炸所以能的流量计。
其主要原理是当管道内的气体流量达到一定程度时，会产生滞留作用，促使元件产生爆炸，再通过测量声音或振动等参数来推算流量大小。
爆破片流量计的优点是精度较高，但因其设置有爆破装置，使用时较为危险。
6. 落体式流量计落体式流量计利用重力来完成测量液体流量的装置，主要由测量管、落体装置等组成。
其工作原理是通过让被测液体自由落体，并通过时间和液体测量管的标定来计算流量大小。
落体式流量计的主要优点是结构简单、适用于粘度较高的液体，但数据处理较为麻烦。
7. 均质器流量计均质器流量计是利用液体在均质器中的压力平衡来测量流量的装置，主要由均质器、流量计、变送器等组成。
各种流量计的优缺点及适合的介质一、电磁流量计1、优点（1）电磁流量计可用来测量工业导电液体或浆液。
（2）无压力损失。
（3）测量范围大，电磁流量变送器的口径从到。
（4）电磁流量计测量被测流体工作状态下的体积流量，测量原理中不涉及流体的温度、压力、密度和粘度的影响。
2、缺点（1）电磁流量计的应用有一定的局限性，它只能测量导电介质的液体流量，不能测量非导电介质的流量，例如气体和水处理较好的供热用水。
另外在高温条件下其衬里需考虑。
（2）电磁流量计是通过测量导电液体的速度确定工作状态下的体积流量。
按照计量要求，对于液态介质，应测量质量流量，测量介质流量应涉及到流体的密度，不同流体介质具有不同的密度，而且随温度变化。
如果电磁流量计转换器不考虑流体密度，仅给出常温状态下的体积流量是不合适的。
（3）电磁流量计的安装与调试比其它流量计复杂，且要求更严格。
变送器和转换器必须配套使用，两者之间不能用两种不同型号的仪表配用。
在安装变送器时，从安装地点的选择到具体的安装调试，必须严格按照产品说明书要求进行。
安装地点不能有振动，不能有强磁场。
在安装时必须使变送器和管道有良好的接触及良好的接地。
变送器的电位与被测流体等电位。
在使用时，必须排尽测量管中存留的气体，否则会造成较大的测量误差。
（4）电磁流量计用来测量带有污垢的粘性液体时，粘性物或沉淀物附着在测量管内壁或电极上，使变送器输出电势变化，带来测量误差，电极上污垢物达到一定厚度，可能导致仪表无法测量。
（5）供水管道结垢或磨损改变内径尺寸，将影响原定的流量值，造成测量误差。
如100mm口径仪表内径变化1mm会带来约2%附加误差。
（6）变送器的测量信号为很小的毫伏级电势信号，除流量信号外，还夹杂一些与流量无关的信号，如同相电压、正交电压及共模电压等。
为了准确测量流量，必须消除各种干扰信号，有效放大流量信号。
应该提高流量转换器的性能，最好采用微处理机型的转换器，用它来控制励磁电压，按被测流体性质选择励磁方式和频率，可以排除同相干扰和正交干扰。
