高中物理人教版选修1-1同步辅导与检测课件3.1 电磁感应现象

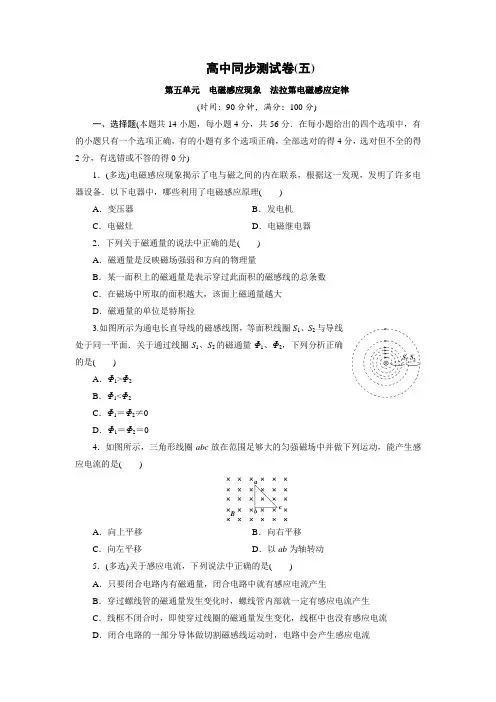

高中同步测试卷(五)

第五单元 电磁感应现象 法拉第电磁感应定律

(时间：90分钟，满分：100分)

一、选择题(本题共14小题，每小题4分，共56分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)

1．(多选)电磁感应现象揭示了电与磁之间的内在联系，根据这一发现，发明了许多电器设备．以下电器中，哪些利用了电磁感应原理( )

A．变压器 B．发电机

C．电磁灶 D．电磁继电器

2．下列关于磁通量的说法中正确的是( )

A．磁通量是反映磁场强弱和方向的物理量

B．某一面积上的磁通量是表示穿过此面积的磁感线的总条数

C．在磁场中所取的面积越大，该面上磁通量越大

D．磁通量的单位是特斯拉

3.如图所示为通电长直导线的磁感线图，等面积线圈S1、S2与导线处于同一平面．关于通过线圈S1、S2的磁通量Φ1、Φ2，下列分析正确的是( )

A．Φ1>Φ2

B．Φ1

C．Φ1＝Φ2≠0

D．Φ1＝Φ2＝0

4．如图所示，三角形线圈abc放在范围足够大的匀强磁场中并做下列运动，能产生感应电流的是(

)

A．向上平移 B．向右平移

C．向左平移 D．以ab为轴转动

5．(多选)关于感应电流，下列说法中正确的是( )

A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生

B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生

C．线框不闭合时，即使穿过线圈的磁通量发生变化，线框中也没有感应电流

D．闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流 6.如图所示为“探究产生感应电流的条件”的实验装置，下列操作中，电流表的指针不会发生偏转的是(

)

A．将条形磁铁插入线圈

B．将条形磁铁从线圈中拔出

C．将条形磁铁放在线圈中不动

D．将条形磁铁从图示位置向左移动

7．关于感应电动势的大小，下列说法中正确的是( )

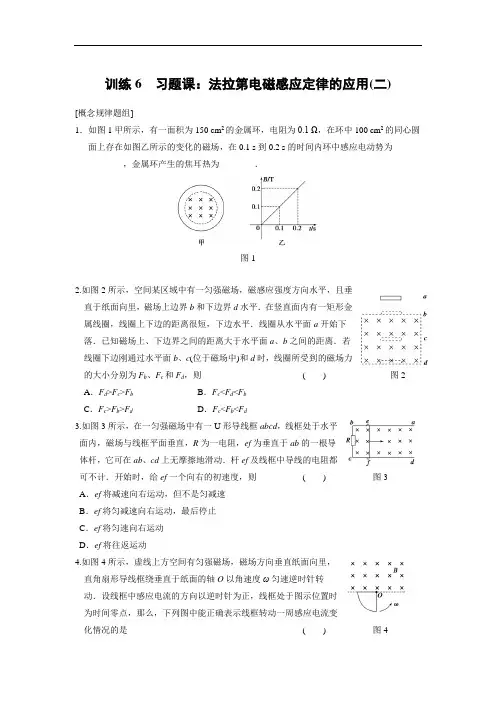

训练6 习题课：法拉第电磁感应定律的应用(二)

[概念规律题组]

1．如图1甲所示，有一面积为150 cm2的金属环，电阻为0.1 Ω，在环中100 cm2的同心圆面上存在如图乙所示的变化的磁场，在0.1 s到0.2 s的时间内环中感应电动势为________，金属环产生的焦耳热为________．

图1

2.如图2所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂

直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上、下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为Fb、Fc和Fd，则 ( ) 图2

A．Fd>Fc>Fb B．Fc

C．Fc>Fb>Fd D．Fc

3.如图3所示，在一匀强磁场中有一U形导线框abcd，线框处于水平

面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则 ( ) 图3

A．ef将减速向右运动，但不是匀减速

B．ef将匀减速向右运动，最后停止

C．ef将匀速向右运动

D．ef将往返运动

4.如图4所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，

直角扇形导线框绕垂直于纸面的轴O以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点，那么，下列图中能正确表示线框转动一周感应电流变化情况的是 ( ) 图4

[方法技巧题组]

5.如图5所示，水平放置的平行金属导轨，相距L＝0.50 m，左端接一

电阻R＝0.20 Ω，磁感应强度B＝0.40 T的匀强磁场方向垂直于导轨平面，导体棒ab垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ab以v＝4.0 m/s的速度水平向右匀速滑动时，求： 图5

1 电磁感应练习

时间：75分钟 满分:100分 组题人:FTP

一、单项选择题：（每题3分，共计18分）

1、下列说法中正确的有： （ ）

A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生

B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生

C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势

D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势

2、根据楞次定律可知感应电流的磁场一定是： （ ）

A、阻碍引起感应电流的磁通量；

B、与引起感应电流的磁场反向；

C、阻碍引起感应电流的磁通量的变化；

D、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则 （ ）

A.线圈中感应电动势每秒增加2V

B.线圈中感应电动势每秒减少2V

C.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2V

D.线圈中感应电动势始终为2V

4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是 （ ）

A． B． C． D．

5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力

精

品

试 卷

推荐下载

高中物理学习材料

（灿若寒星**整理制作）

基础达标：

1、穿过一个电阻为R=1的单匝闭合线圈的磁通量始终每秒钟均匀的减少2Wb，则：（ ）

A、线圈中的感应电动势每秒钟减少2V

B、线圈中的感应电动势是2V

C、线圈中的感应电流每秒钟减少2A

D、线圈中的电流是2A

2．下列几种说法中正确的是： （ ）

A、线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大

B、穿过线圈的磁通量越大，线圈中的感应电动势越大

C、线圈放在磁场越强的位置，线圈中的感应电动势越大

D、线圈中的磁通量变化越快，线圈中产生的感应电动势越大

3、长度和粗细均相同、材料不同的两根导线，分别先后放在U形导轨上以同样的速度在同一匀强磁场中作切割磁感线运动，导轨电阻不计，则两导线：（ ）

A、产生相同的感应电动势

B、产生的感应电流之比等于两者电阻率之比

C、产生的电流功率之比等于两者电阻率之比；

D、两者受到相同的磁场力

4、在理解法拉第电磁感应定律tnE及改写形势tBnsE,tSnBE的基础上（线圈平面与磁感线不平行），下面叙述正确的为：（ ）

A、对给定线圈，感应电动势的大小跟磁通量的变化率成正比

B、对给定的线圈，感应电动势的大小跟磁感应强度的变化 B成正比

C、对给定匝数的线圈和磁场，感应电动势的大小跟面积的平均变化率tS成正比

D、题目给的三种计算电动势的形式，所计算感应电动势的大小都是t时间内的平均值

5、如图1中，长为L的金属杆在外力作用下，在匀强磁场中沿水平光滑导轨匀速运动，如果速度v不变，而将磁感强度由B增为2B。除电阻R外，其它电阻不计。那么：（ ）

A、作用力将增为4倍

B、作用力将增为2倍

C、感应电动势将增为2倍

D、感应电流的热功率将增为4倍 精

品

试

卷

推荐下载 6、如图2所示，固定于水平绝缘平面上的粗糙平行金属导轨，垂直于导轨平面有一匀强磁场。质量为m的金属棒cd垂直放在导轨上，除电阻R和金属棒cd的电阻r外，其余电阻不计；现用水平恒力F作用于金属棒cd上，由静止开始运动的过程中，下列说法正确的是： （ ）
