高中物理学习材料

（马鸣风萧萧**整理制作）

一、选择题

1、对以下几位物理学家所作科学贡献的叙述中，正确的说法是

A．亚里士多德认为两个从同一高度自由落下的物体，重物体与轻物体下落一样快 B．牛顿根据理想斜面实验，提出力不是维持物体运动的原因

C．卡文迪许通过实验，测定了引力常量

D．奥斯特通过实验研究，发现了电磁感应现象

2、下列说法中正确的是

A．根据可知，磁场中某处的磁感应强度与通电导线所受的磁场力成正比

B．根据可知，在磁场中某处放置的电流越大，则受到的安培力一定越大

C．根据可知，闭合回路的面积越大，穿过该线圈的磁通量一定越大

D．根据可知，线圈中磁通量变化越快，线圈中产生的感应电动势一定越大

3、物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是

A．法拉第发现了电磁感应现象并总结出了法拉第电磁感应定律

B．洛伦兹通过实验测定了磁场对电流的作用力

C．奥斯特发现了电流的磁效应并提出了分子电流假说 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

D．楞次发现了确定感应电流方向的定律——楞次定律

4、图甲中的A是一边长为L的正方形导线框，其电阻为R。现维持线框以恒定的速度v沿x轴运动，并穿过图中所示的匀强磁场区域B。如果以x轴的正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间t的变化图线应为图乙中的哪个图？（ ）

5、电路中A1和A2是完全相同的灯泡,线圈L电阻不可忽略.下列说法中正确的是( )

A.合上开关K接通电路时,A2先亮,A1后亮,最后一样亮

B.合上开关K接通电路时,A1和A2始终一样亮

唐玲

高中物理学习材料

唐玲收集整理

一、选择题

1、对以下几位物理学家所作科学贡献的叙述中，正确的说法是

A．亚里士多德认为两个从同一高度自由落下的物体，重物体与轻物体下落一样快 B．牛顿根据理想斜面实验，提出力不是维持物体运动的原因

C．卡文迪许通过实验，测定了引力常量

D．奥斯特通过实验研究，发现了电磁感应现象

2、下列说法中正确的是

A．根据可知，磁场中某处的磁感应强度与通电导线所受的磁场力成正比

B．根据可知，在磁场中某处放置的电流越大，则受到的安培力一定越大

C．根据可知，闭合回路的面积越大，穿过该线圈的磁通量一定越大

D．根据可知，线圈中磁通量变化越快，线圈中产生的感应电动势一定越大

3、物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是

A．法拉第发现了电磁感应现象并总结出了法拉第电磁感应定律

B．洛伦兹通过实验测定了磁场对电流的作用力

C．奥斯特发现了电流的磁效应并提出了分子电流假说

D．楞次发现了确定感应电流方向的定律——楞次定律

4、图甲中的A是一边长为L的正方形导线框，其电阻为R。现维持线框以恒定的速度v沿x轴运动，并穿过图中所示的匀强磁场区域B。如果以x轴的正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间t的变化图线应为图乙中的哪个图？（ ）

唐玲鼎尚

5、电路中A1和A2是完全相同的灯泡,线圈L电阻不可忽略.下列说法中正确的是( )

A.合上开关K接通电路时,A2先亮,A1后亮,最后一样亮

B.合上开关K接通电路时,A1和A2始终一样亮

C.断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭

D.断开开关K切断电路时,A1和A2都要过一会儿才熄灭

6、如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t1时刻断开S，下列表示A、B两点间电压UAB随时间t变化的图像中，正确的是 （ ）

精 品 试 卷

推荐下载

高中物理学习材料

（灿若寒星**整理制作）

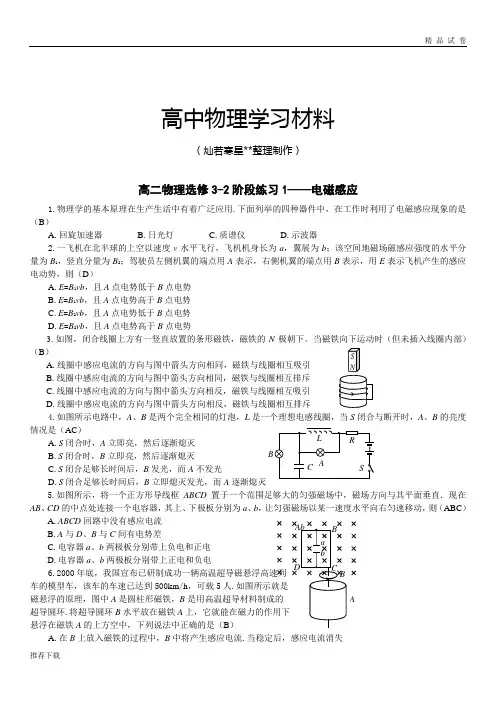

高二物理选修3-2阶段练习1——电磁感应

1.物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是（B）

A.回旋加速器 B.日光灯 C.质谱仪 D.示波器

2.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（D）

A.E=B1vb，且A点电势低于B点电势

B.E=B1vb，且A点电势高于B点电势

C.E=B2vb，且A点电势低于B点电势

D.E=B2vb，且A点电势高于B点电势

3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部）（B）

A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引

B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥

C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引

D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

4.如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，当S闭合与断开时，A、B的亮度情况是（AC）

A.S闭合时，A立即亮，然后逐渐熄灭

B.S闭合时，B立即亮，然后逐渐熄灭

C.S闭合足够长时间后，B发光，而A不发光

D.S闭合足够长时间后，B立即熄灭发光，而A逐渐熄灭

5.如图所示，将一个正方形导线框ABCD置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB、CD的中点处连接一个电容器，其上、下极板分别为a、b，让匀强磁场以某一速度水平向右匀速移动，则（ABC）

A.ABCD回路中没有感应电流

B.A与D、B与C间有电势差

考点26 电磁感应中的电路

和图象问题

两年高考真题演练

1．(2015·山东理综，19)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab－t图象可能正确的是( )

2．(2015·安徽理综，19)

如图所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与导轨接触良好)。则( )

A．电路中感应电动势的大小为Blvsin θ

B．电路中感应电流的大小为Bvsin θr

C．金属杆所受安培力的大小为B2lvsin θr

D．金属杆的发热功率为B2lv2rsin θ

3．(2014·新课标全国卷Ⅰ，18)如图(a)，线圈ab、cd绕在同一软铁芯上。在ab线圈中通以变化的电流。用示波器测得线圈cd间电压如图(b)所示。已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是(

)

4．(2015·海南单科，13)

如图，两平行金属导轨位于同一水平面上，相距l，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略。求

(1)电阻R消耗的功率；

(2)水平外力的大小。

5．(2014·新课标全国卷Ⅱ，25)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体捧AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示。整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下。在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)。直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触。设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略。重力加速度大小为g。求
