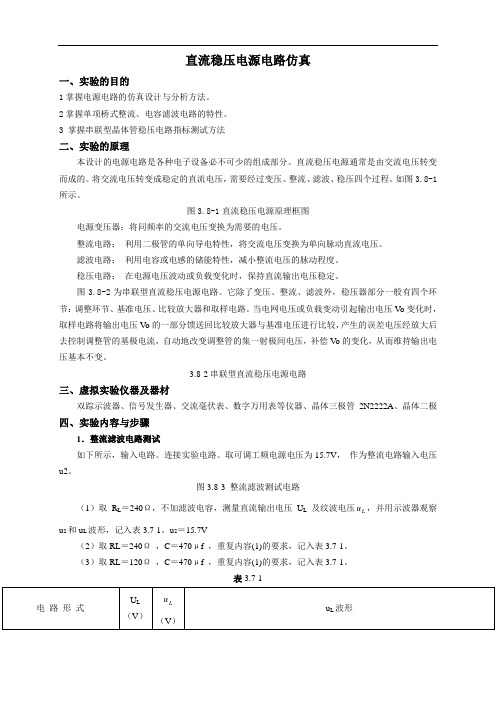

直流稳压电源电路仿真一、实验的目的1掌握电源电路的仿真设计与分析方法。
2掌握单项桥式整流、电容滤波电路的特性。
3 掌握串联型晶体管稳压电路指标测试方法二、实验的原理本设计的电源电路是各种电子设备必不可少的组成部分。
直流稳压电源通常是由交流电压转变而成的。
将交流电压转变成稳定的直流电压，需要经过变压、整流、滤波、稳压四个过程。
如图3.8-1 所示。
图3.8-1直流稳压电源原理框图电源变压器：将同频率的交流电压变换为需要的电压。
整流电路：利用二极管的单向导电特性，将交流电压变换为单向脉动直流电压。
滤波电路：利用电容或电感的储能特性，减小整流电压的脉动程度。
稳压电路：在电源电压波动或负载变化时，保持直流输出电压稳定。
图3.8-2为串联型直流稳压电源电路。
它除了变压、整流、滤波外，稳压器部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。
当电网电压或负载变动引起输出电压Vo变化时，取样电路将输出电压Vo的一部分馈送回比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集一射极间电压，补偿V o的变化，从而维持输出电压基本不变。
3.8-2串联型直流稳压电源电路三、虚拟实验仪器及器材双踪示波器、信号发生器、交流毫伏表、数字万用表等仪器、晶体三极管2N2222A、晶体二极四、实验内容与步骤1．整流滤波电路测试如下所示，输入电路。
连接实验电路。
取可调工频电源电压为15.7V，作为整流电路输入电压u2。
图3.8-3 整流滤波测试电路u，并用示波器观察（1）取R L＝240Ω，不加滤波电容，测量直流输出电压U L及纹波电压Lu2和u L波形，记入表3.7-1。
u2＝15.7V（2）取RL＝240Ω，C＝470μf ，重复内容(1)的要求，记入表3.7-1。
（3）取RL＝120Ω，C＝470μf ，重复内容(1)的要求，记入表3.7-1。
表3.7-12．稳压电路参数测试（1）画出稳压电路的电路图，如下图3.8-4所示。
电源电路仿真培训课件
电源电路仿真培训课件
电源电路是电子设备中至关重要的一个组成部分。
它提供了稳定的电能，为其他电子元件和电路提供所需的电源。
然而，设计和优化电源电路并不是一项容易的任务。
为了帮助工程师们更好地掌握电源电路的设计和仿真技术，许多培训课件应运而生。
一、电源电路的重要性
电源电路在各种电子设备中起着至关重要的作用。
它们能够将交流电转换为直流电，并提供所需的电压和电流。
稳定的电源电路能够确保其他电子元件和电路的正常工作，从而保证整个电子设备的性能和可靠性。
二、电源电路设计的挑战
设计一个高效、稳定的电源电路并不容易。
首先，电源电路需要根据具体的应用需求来选择适当的拓扑结构，例如开关电源、线性稳压电源等。
其次，电源电路设计需要考虑到功率因数、效率、噪声等因素。
此外，电源电路还需要满足各种电气安全标准和EMC要求，以确保设备的安全性和电磁兼容性。
三、电源电路仿真的重要性
在电源电路设计过程中，仿真是一项非常重要的工具。
通过仿真，工程师们可以在实际制造之前对电源电路进行全面的测试和优化。
仿真可以帮助工程师们预测电源电路的性能、稳定性和可靠性，并进行必要的调整和改进。
同时，仿真还可以帮助工程师们节省时间和成本，减少实际制造中的错误和故障。
四、电源电路仿真软件的选择
在电源电路仿真中，选择合适的仿真软件至关重要。
目前市场上有许多电源电
路仿真软件可供选择，如PSpice、LTspice、Simplis等。
这些软件具有不同的特点和优势，工程师们可以根据自己的需求来选择最适合的软件。
例如，PSpice
是一款功能强大的仿真软件，适用于各种电源电路的设计和仿真。
五、电源电路仿真培训课件的内容
电源电路仿真培训课件通常包括以下内容：
1. 电源电路基础知识：介绍电源电路的基本概念、原理和分类，帮助学员们建
立起对电源电路的整体认识。
2. 电源电路设计原则：介绍电源电路设计的基本原则和步骤，包括选择适当的
拓扑结构、计算电路参数、选择元件等。
3. 电源电路仿真软件的使用：介绍常用的电源电路仿真软件的基本操作和功能，帮助学员们掌握仿真工具的使用技巧。
4. 电源电路仿真案例分析：通过实际案例的仿真分析，帮助学员们理解电源电
路设计和仿真的关键问题和解决方法。
5. 电源电路优化技巧：介绍电源电路优化的基本方法和技巧，帮助学员们提高
电源电路的性能和效率。
六、电源电路仿真培训的意义
电源电路仿真培训可以帮助工程师们更好地掌握电源电路的设计和仿真技术，
提高工作效率和设计质量。
通过培训，工程师们可以了解最新的电源电路设计
方法和工具，掌握解决实际问题的技巧和经验。
同时，培训还可以促进工程师
们之间的交流和合作，提高团队的整体水平和创新能力。
七、结语
电源电路仿真培训课件对于电子工程师们来说是一项非常有价值的资源。
它们
可以帮助工程师们更好地理解和应用电源电路设计和仿真技术，提高工作效率和设计质量。
通过不断学习和实践，工程师们可以在电源电路领域取得更好的成果，并为电子设备的发展做出更大的贡献。
