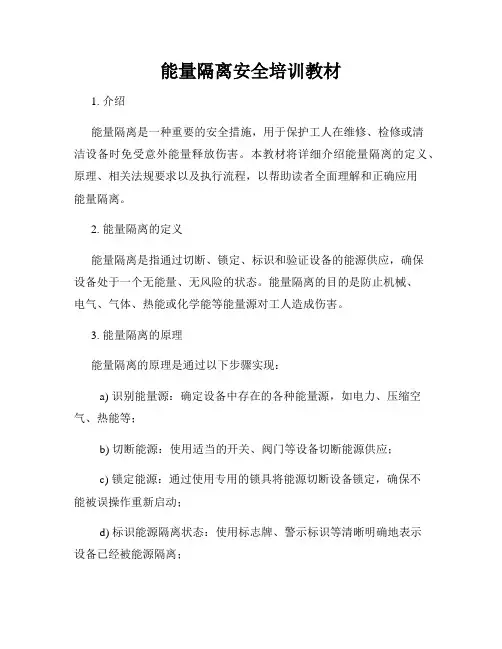

能量隔离安全培训教材1. 介绍能量隔离是一种重要的安全措施,用于保护工人在维修、检修或清洁设备时免受意外能量释放伤害。
本教材将详细介绍能量隔离的定义、原理、相关法规要求以及执行流程,以帮助读者全面理解和正确应用能量隔离。
2. 能量隔离的定义能量隔离是指通过切断、锁定、标识和验证设备的能源供应,确保设备处于一个无能量、无风险的状态。
能量隔离的目的是防止机械、电气、气体、热能或化学能等能量源对工人造成伤害。
3. 能量隔离的原理能量隔离的原理是通过以下步骤实现:a) 识别能量源:确定设备中存在的各种能量源,如电力、压缩空气、热能等;b) 切断能源:使用适当的开关、阀门等设备切断能源供应;c) 锁定能源:通过使用专用的锁具将能源切断设备锁定,确保不能被误操作重新启动;d) 标识能源隔离状态:使用标志牌、警示标识等清晰明确地表示设备已经被能源隔离;e) 验证能源隔离:通过试验或监测确认设备的能源已经彻底隔离,确保安全操作。
4. 相关法规要求能量隔离是许多国家法律法规的要求,包括但不限于以下内容:a) 国际安全标准:如国际劳工组织(ILO)公布的《能量隔离规范》;b) 国家安全法规:根据不同国家法律法规的要求,规定了能量隔离的执行标准和程序,如美国的OSHA标准;c) 行业标准与指南:一些行业组织或协会制定了相关的能量隔离标准和实施指南,如NFPA 70E标准。
5. 能量隔离的执行流程能量隔离的执行流程应包括以下关键步骤:a) 计划:制定能量隔离方案,明确执行责任和流程;b) 培训:对相关人员进行能量隔离操作的培训,确保每个人都了解操作要求和安全注意事项;c) 操作前检查:在执行能量隔离前,对设备和能源进行检查,确保安全执行;d) 能源切断:按照操作要求,切断设备的能源供应;e) 能源锁定:使用专用的锁具将能源切断设备锁定;f) 能量隔离验证:通过试验或监测确认设备能源已经完全隔离;g) 工作完成:在能量隔离结束后,对设备和工作区域进行清理和检查;h) 移除锁具和标志:在确认设备安全后,移除锁具和标志,恢复能源供应。
安全培训模型能量隔离摘要在当今信息化社会中,网络安全问题日益突出。
各类网络攻击、信息泄露、勒索病毒等事件层出不穷,对个人和组织都带来了巨大的损失。
为了增强人们的网络安全意识和防范能力,安全培训成为了必要的一环。
本文通过分析现有安全培训模型,提出了一种能量隔离的培训模型,旨在提高培训效果和安全防范能力。
现有安全培训模型分析目前市面上存在着各式各样的安全培训模型,如游戏式培训、交互式培训、视频培训、在线测评等。
这些模型都各有优缺点,但总体上都存在着一定的局限性,如难以兼顾多元化的学习需求、难以满足个性化的学习节奏、学习效果难以量化等等。
能量隔离的培训模型为了解决现有安全培训模型的不足,本文提出了一种能量隔离的培训模型。
该模型的核心思想是将学习内容根据难易程度、紧急程度和综合评估结果等因素进行分层划分,然后将不同层级的内容用物理隔离的方式呈现给学员,以提高学习效果和安全防范能力。
下面是能量隔离的培训模型的具体实现步骤:步骤一:设计课程架构按照安全知识点的难易程度、紧急程度和重要程度等因素,设计一个完整的课程架构。
不同安全问题应该被分为不同层级,难度大、紧急程度高的问题应该被划分为高层级,而难度小、紧急程度低的问题应该被划分为低层级。
步骤二:分类整理知识点根据设计好的课程架构,对所有的知识点进行分类整理。
对于每个知识点,还需要设计相应的实验、模拟环境,以便学员在安全环境下进行学习和实践。
步骤三:建立虚拟学习环境建立一个虚拟的安全学习环境,该环境可以模拟出各种安全问题的情景,并提供相应的解决方案。
在环境中,针对不同层级的学习内容,采用物理隔离的方式进行呈现,确保学员按照正确的学习路径进行学习。
步骤四:按照学习路径进行学习学员按照学习路径进行学习,通过触发各种安全事件,学员需要在虚拟学习环境中参与解决安全问题,初步提升学员的安全防范能力和应对能力。
步骤五:进行评估对学员的学习效果进行综合评估,包括知识掌握情况、学习深度、实践能力、解决问题的效率和准确性等方面。
项目:泵检修前的能量隔离
【场景】正在运行的一套储罐-泵物料输送系统,离心泵出现泄漏。
【任务】维持系统稳定运行,并为故障泵的检修做好准备。
知识准备一:离心泵的切换
(一)离心泵的开停
离心泵的启动:
⏹开泵前应先打开泵的入口阀
⏹检查泵体内是否已充满液体
灌泵:如果不引水灌泵,那么泵内则充满了空气,空气的质量、密度都远远小于水,泵不可能将内部气体抽出,泵内压力就不会远小于大气压,水也就不可能被压入泵内。
通过灌泵让泵内部形成密闭环境,泵启动将水抽出后将造成局部真空,外部的水在内外压差下被大气压压入泵的入口,完成吸水动作。
⏹启动离心泵
⏹慢慢打开泵的出门阀
思考:为什么先开电机再启动离心泵?往复泵呢?
泵启动时,管道内没有压力,则造成泵的流量很大,则泵的功率很大,加上电机、泵的转动部分从静止到高速运转,需要很大的加速度,这样势必造成起动电流很大,因此采取关闭出口阀门的方法,使泵在起动时不输出水量,使泵的功率最小,当泵达到额定转速后,慢慢开启出口阀,逐渐增加水流量,使电机电流逐渐增加到额定电流。
⏹通过流量及压力指示,将出口阀调节至需要流量
离心泵的停止:
⏹慢慢关离心泵的出口阀
⏹按电动机按钮,停止电机运转
⏹关闭离心泵进口阀
(二)离心泵的切换
根据离心泵的开停程序,写出泵的切换步骤(将正在运行的A泵切换至B泵)
第一步:________________________________________ 第二步:________________________________________ 第三步:________________________________________ 第四步:________________________________________ 第五步:________________________________________
知识准备二:能量隔离
(一)能量隔离概念
⏹能量定义:可能造成人员伤害或财产损失的工艺物料或设备所含有的能量。
⏹危险能量:可能失控的、具有潜在的可导致人身伤害、财产损失的能量。
能量主要包括:
电能(市电即工频交流电,静电)、机械能(移动的、转动的)、热能(机械或设备、化学反应)、势能(压力、弹簧力、重力)、化学能(毒性、腐蚀性、可燃性)、辐射能等。
⏹能量隔离定义:将阀件、电气开关、蓄能配件等设定在合适的位置或借助特
定的设施使设备不能运转或能量不能释放。
(二)能量隔离使用条件
当要实施进入、改造或维修某个设备或装置时,需要对其外部能量源进行隔离,避免能量意外释放。
工作任务如:
⏹维修、维护或修理机械设备
⏹工作于电气线路和系统
⏹工作于带压管道和设备
⏹工作靠近其他危险能量时
案例:X年X月X日,HZ32-2平台,一承包商员工在拆除消防水管一球阀下游(球阀上游仍有压力)的管线时,不慎将球阀阀体拆开,阀体内的钢球被消防水冲出,打在该员工的脸上,所幸该员工当时戴着安全眼镜,没有造成太严重的伤害。
(三)常用能量隔离方法
能量隔离常用方法:
⏹移除管线加盲法兰
⏹法兰间加盲板
⏹双切断阀门,打开阀门之间的导淋(双切断加导淋)
⏹退出物料,关闭阀门(关闭阀门)
⏹切断电源或对电容器放电
(四)能量隔离方法的选择
能量隔离的方法多种,其选择主要取决于:
⏹隔离物料的危险性;
⏹管线系统的结构;
⏹管线打开的频率;
⏹因隔离(如吹扫、清洗等)产生可能泄露的风险;
⏹过去管线打开的经验等。
(五)能量隔离的基本流程图
(六)上锁挂签

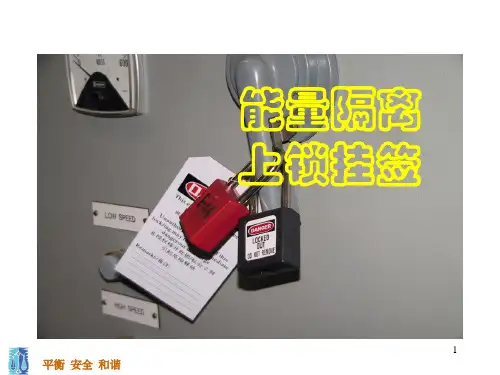

上锁挂签是指对界区管线阀门、互送物料管线阀门、机械设备等进行能量隔离后,采取的上锁——挂牵——测试防护措施,防止误操作造成人员、环境、设备损害。
⏹上锁:利用锁具将需要进行能量隔离的电气开关、阀门、设施进行锁定,保
持设备与能量隔离,防止误操作造成伤害和损毁,在维修、调试完全结束后移除。
挂签:通过挂吊牌的形式,将能量隔离的部件上挂上标签,以表明不得操作
能量隔离装置和设备,直至标签撤除。
案例:2003年3月17时晚7时许,中石油兰州分公司一位员工的父亲孟某接到女儿单位的电话,称当日下午五时许,在公司石油化工厂高密度乙烯车间做包装工作时被夹进包装机内死亡。
六个小时后, 调查人员在仔细查看现场后认为,女儿在机器停转中进行维修时,有人启动了电源按钮, 由此被夹死。
DO NOT OPEN 严禁打开
Signed by: _____________ Date: _________________
DO NOT START 严禁启动
Signed by: _____________ Date: _________________
DO NOT ENERGIZE 严禁通电
Signed by: _____________ Date: _________________
DO NOT CLOSE 严禁关闭
Signed by: _____________ Date: _________________
任务:泵检修前的能量隔离
(一)危险性分析
根据本任务的场景,进行泵的检修时可能发生的危险包括:
_____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ (二)能量隔离方案制定
为了避免危险的发生,我们应该采取如下能量隔离措施:
1.________________________________________
2.________________________________________
3. ________________________________________
4. ________________________________________
5. ________________________________________
6. ________________________________________
7. ________________________________________
8. ________________________________________
(三)泵的切换
请将正在运行的故障泵切换至备用泵。
(四)能量隔离方案实施
请以组为单位实施能量隔离方案。
