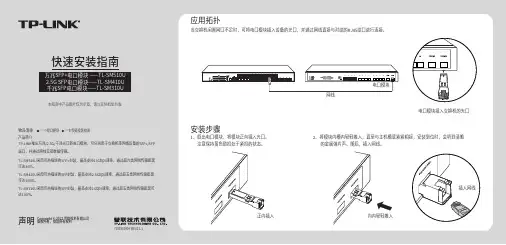

快速安装指南一个电口模块物品清单：产品简介：一本快速安装指南TP-LINK推出万兆/2.5G/千兆光口转电口模块，可分别用于交换机等网络设备的SFP+/SFP 端口，并通过网线实现数据传输。

TL-SM510U采用可热插拔的SFP+封装，最高支持10Gbps速率，通过超六类网线传输距离可达30m。

TL-SM410U采用可热插拔的SFP封装，最高支持2.5Gbps速率，通过超五类网线传输距离可达100m。

TL-SM310U采用可热插拔的SFP封装，最高支持1Gbps速率，通过超五类网线传输距离可达100m。

Copyright © 2021 普联技术有限公司版权所有，保留所有权利声明7103503909 REV1.1.1本指南中产品图片仅为示意，请以实际机型为准应用拓扑网线电口模块当交换机闲置网口不足时，可将电口模块插入设备的光口，并通过网线直接与对端的RJ45端口进行连接。

电口模块插入交换机的光口安装步骤1、取出电口模块，将模块正向插入光口。

注意保持黄色锁扣处于紧扣的状态。

2、将模块向槽内轻轻推入，直至与主机槽底紧紧相接，安装到位时，会听到清脆 的金属弹片声。

随后，插入网线。

正向插入向内轻轻推入插入网线万兆SFP+电口模块 ⸺TL-SM510U 2.5G SFP电口模块⸺TL-SM410U 千兆SFP电口模块⸺TL-SM310U部件名称PCB PCBA焊点元器件金属结构件塑胶结构件纸质配件玻璃光盘线缆铅(Pb)及其化合物汞(Hg)及其化合物镉(Cd)及其化合物六价铬(Cr(VI))化合物多溴二苯醚(PBDE)有毒有害物质或元素○○○○○○○○○○○○○○○○○○○○○○○○○○○多溴联苯(PBB)○○○○○○○○○○○○○○○○○○此环保使用期限只适用于产品在用户手册所规定的条件下工作。

○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

本表格依据SJ/T 11364的规定编制。

思科GLC-T、GLC-TE与SFP-GE-T电口模块有何区别？思科GLC-T、GLC-TE与SFP-GE-T光模块都是千兆电口光模块、都具有RJ45接口、传输距离都是100m，是数据中心、接入网、存储区域网等应用中一种节省成本的千兆以太网连接解决方案，因此这三种型号的光模块常常会让人难以区分，下面易天光通信就将这三种光模块做一个对比说明，看看它们究竟有什么不一样。

GLC-T、GLC-TE与SFP-GE-T光模块参数从上表中我们可以看出在工作温度上GLC-T光模块和后两者是不一样的，GLC-TE光模块可以作为GLC-T光模块的替代品；SFP-GE-T光模块具有前两者都没有的NEBS 3 ESD功能。

NEBS 3 ESD功能又该怎么理解？NEBS 3 ESD是什么意思？NEBS是网络设备建筑系统的缩写，是构建可承受各种环境压力的网络设备的一套标准，NEBS 有三个等级：1级，2级和3级。

1级是指需要与环境的最小兼容性的情况；2级适用于产品有限的可操作性；3级（NEBS 3 ESD）认证保证了设备的最大可操作性，它还证明设备在恶劣的环境条件下表现良好，不会干扰周围的其他电子设备，NEBS 3级认证的网络设备在关键业务应用中至关重要。

也就是说，与GLC-T或GLC-TE相比，SFP-GE-T光模块它可以承受更大的应力，更不容易发生故障。

如何选择思科SFP-GE-T、GLC-TE和GLC-T光模块?事实上这三种光模块达到的传输效果是相似的，选择何种光模块都能实现千兆传输，不过值得注意的是，原装的思科GLC-T和SFP-GE-T光模块在2017年6月1日已经终止销售，并被GLC-TE光模块取代。

如果直接与电信公司（对NEBS有要求）交易的话，需要选择具有NEBS 3 ESD功能的SFP-GE-T 光模块。

GLC-T和GLC-TE光模块的成本较低，也能满足千兆以太网的需求思科GLC-T、GLC-TE与SFP-GE-T光模块在数据中心、企业网等应用中都有十分广泛的应用，它常用在思科（Cisco）Catalyst 2970/3560/3750等网络设备中，提供10/100/1000Mbps的传输速率。

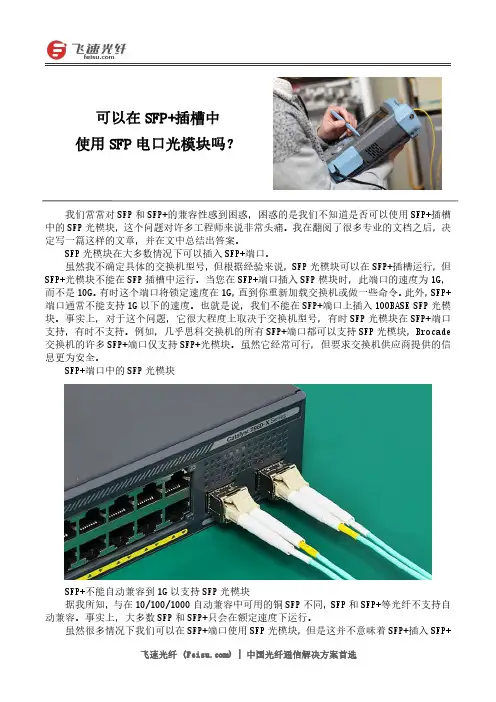

我们常常对SFP 和SFP+的兼容性感到困惑，困惑的是我们不知道是否可以使用SFP+插槽中的SFP 光模块，这个问题对许多工程师来说非常头痛。

我在翻阅了很多专业的文档之后，决定写一篇这样的文章，并在文中总结出答案。

SFP 光模块在大多数情况下可以插入SFP+端口。

虽然我不确定具体的交换机型号，但根据经验来说，SFP 光模块可以在SFP+插槽运行，但SFP+光模块不能在SFP 插槽中运行。

当您在SFP+端口插入SFP 模块时，此端口的速度为1G，而不是10G。

有时这个端口将锁定速度在1G，直到你重新加载交换机或做一些命令。

此外，SFP+端口通常不能支持1G 以下的速度。

也就是说，我们不能在SFP+端口上插入100BASE SFP 光模块。

事实上，对于这个问题，它很大程度上取决于交换机型号，有时SFP 光模块在SFP+端口支持，有时不支持。

例如，几乎思科交换机的所有SFP+端口都可以支持SFP 光模块，Brocade 交换机的许多SFP+端口仅支持SFP+光模块。

虽然它经常可行，但要求交换机供应商提供的信息更为安全。

SFP+端口中的SFP光模块SFP+不能自动兼容到1G 以支持SFP 光模块据我所知，与在10/100/1000自动兼容中可用的铜SFP 不同，SFP 和SFP+等光纤不支持自动兼容。

事实上，大多数SFP 和SFP+只会在额定速度下运行。

虽然很多情况下我们可以在SFP+端口使用SFP 光模块，但是这并不意味着SFP+插入SFP+可以在SFP+插槽中使用SFP 电口光模块吗？在另一侧（10G）的SFP+端口上插入SFP+光模块，则可能无法正常工作！对于这个问题，如果你使用SFP+高速线缆，它也不能兼容到1G。

当网络中使用SFP和SFP+光模块时，请确保光纤链路两端的速度相同。

10G SFP光模块可以在SFP+端口中使用，但SFP不能连接到SFP+光模块。

对于不同的速度，传输距离和波长，10G SFP+光模块只能用于10G SFP+端口，永远不能自动兼容到1G。

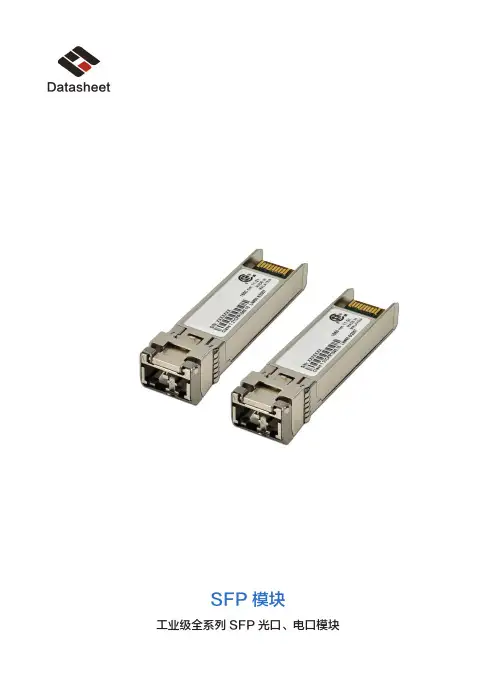

SFP 模块
工业级全系列SFP
光口、电口模块
Datasheet
支持热插拔
品种齐全，单模多模、单纤双纤等可选 兼容性强 ●●●产品简介本公司提供全系列的工业级SFP 光口、电口模块。

品种齐全，包括百兆和千兆系列，光口可支持单模多模、单纤双纤等各种配置。

工作温度-40~+75°C ，兼容性强，完全满足工业现场要求。

产品特性
01SFP
光口命名规格配置举例型号描述SFP-GE-T SFP 模块，千兆SFP 电口，RJ45接口SFP-FE-T SFP 模块，百兆SFP 电口，RJ45接口SFP-GE-M05D8SFP 模块，千兆多模双纤LC，850波长，500米SFP-GE-M05SFP 模块，千兆多模双纤LC，TX1310nm，500米SFP-GE-S20SFP 模块，千兆单模双纤LC，TX1310nm，20KM SFP-GE-S40SFP 模块，千兆单模双纤LC，TX1310nm，40KM SFP-GE-S20S3SFP 模块，千兆单模单纤LC，TX1310nm，20KM SFP-GE-S20S5SFP 模块，千兆单模单纤LC，TX1550nm，20KM SFP-GE-S60D5SFP 模块，千兆单模双纤LC，TX1550nm，60KM。

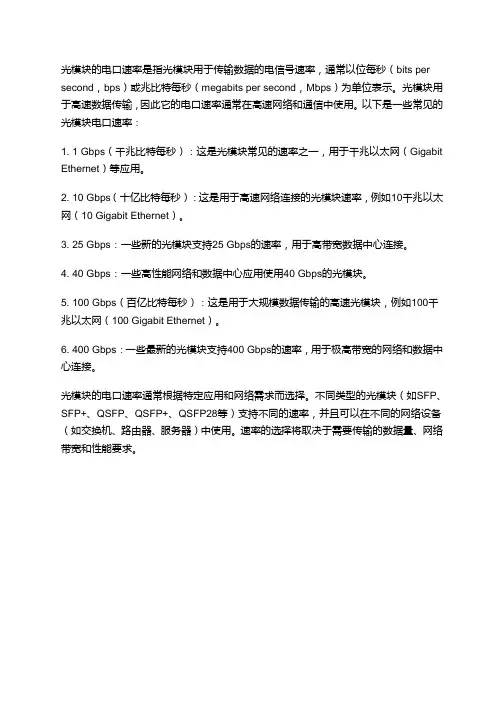

光模块的电口速率是指光模块用于传输数据的电信号速率，通常以位每秒（bits per second，bps）或兆比特每秒（megabits per second，Mbps）为单位表示。

光模块用于高速数据传输，因此它的电口速率通常在高速网络和通信中使用。

以下是一些常见的光模块电口速率：
1. 1 Gbps（千兆比特每秒）：这是光模块常见的速率之一，用于千兆以太网（Gigabit Ethernet）等应用。

2. 10 Gbps（十亿比特每秒）：这是用于高速网络连接的光模块速率，例如10千兆以太网（10 Gigabit Ethernet）。

3. 25 Gbps：一些新的光模块支持25 Gbps的速率，用于高带宽数据中心连接。

4. 40 Gbps：一些高性能网络和数据中心应用使用40 Gbps的光模块。

5. 100 Gbps（百亿比特每秒）：这是用于大规模数据传输的高速光模块，例如100千兆以太网（100 Gigabit Ethernet）。

6. 400 Gbps：一些最新的光模块支持400 Gbps的速率，用于极高带宽的网络和数据中心连接。

光模块的电口速率通常根据特定应用和网络需求而选择。

不同类型的光模块（如SFP、SFP+、QSFP、QSFP+、QSFP28等）支持不同的速率，并且可以在不同的网络设备（如交换机、路由器、服务器）中使用。

速率的选择将取决于需要传输的数据量、网络带宽和性能要求。

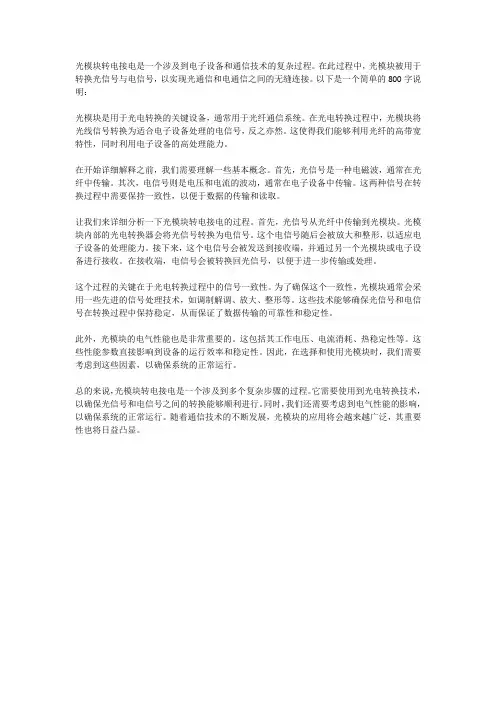

光模块转电接电是一个涉及到电子设备和通信技术的复杂过程。

在此过程中，光模块被用于转换光信号与电信号，以实现光通信和电通信之间的无缝连接。

以下是一个简单的800字说明：光模块是用于光电转换的关键设备，通常用于光纤通信系统。

在光电转换过程中，光模块将光线信号转换为适合电子设备处理的电信号，反之亦然。

这使得我们能够利用光纤的高带宽特性，同时利用电子设备的高处理能力。

在开始详细解释之前，我们需要理解一些基本概念。

首先，光信号是一种电磁波，通常在光纤中传输。

其次，电信号则是电压和电流的波动，通常在电子设备中传输。

这两种信号在转换过程中需要保持一致性，以便于数据的传输和读取。

让我们来详细分析一下光模块转电接电的过程。

首先，光信号从光纤中传输到光模块。

光模块内部的光电转换器会将光信号转换为电信号。

这个电信号随后会被放大和整形，以适应电子设备的处理能力。

接下来，这个电信号会被发送到接收端，并通过另一个光模块或电子设备进行接收。

在接收端，电信号会被转换回光信号，以便于进一步传输或处理。

这个过程的关键在于光电转换过程中的信号一致性。

为了确保这个一致性，光模块通常会采用一些先进的信号处理技术，如调制解调、放大、整形等。

这些技术能够确保光信号和电信号在转换过程中保持稳定，从而保证了数据传输的可靠性和稳定性。

此外，光模块的电气性能也是非常重要的。

这包括其工作电压、电流消耗、热稳定性等。

这些性能参数直接影响到设备的运行效率和稳定性。

因此，在选择和使用光模块时，我们需要考虑到这些因素，以确保系统的正常运行。

总的来说，光模块转电接电是一个涉及到多个复杂步骤的过程。

它需要使用到光电转换技术，以确保光信号和电信号之间的转换能够顺利进行。

同时，我们还需要考虑到电气性能的影响，以确保系统的正常运行。

随着通信技术的不断发展，光模块的应用将会越来越广泛，其重要性也将日益凸显。

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

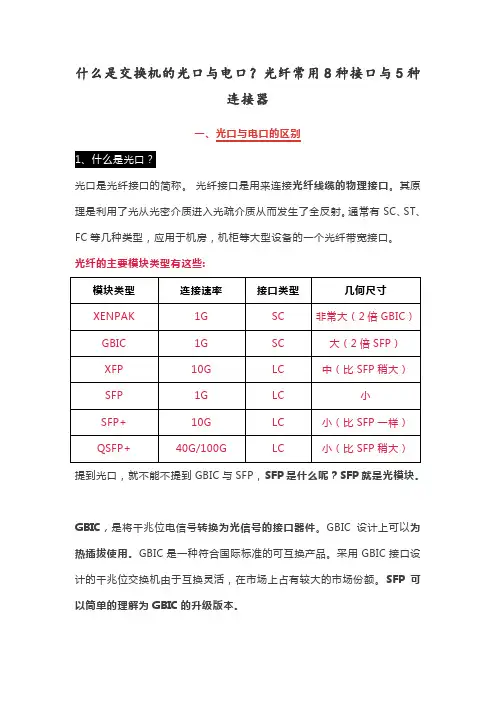

什么是交换机的光口与电口？光纤常用8种接口与5种连接器1光口是光纤接口的简称。

光纤接口是用来连接光纤线缆的物理接口。

其原理是利用了光从光密介质进入光疏介质从而发生了全反射。

通常有SC、ST、提到光口，就不能不提到GBIC与SFP，SFP是什么呢？SFP就是光模块。

GBIC，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。

SFP可以简单的理解为GBIC的升级版本。

SFP支持SONET、Gigabit Ethernet、光纤通道以及一些其他通信标准。

此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。

与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现。

SFP+SFP+是光纤模块，是一种可热插拔的，独立于通信协议的光学收发器，是SFP的升级。

在以太网和1G、2G、4G光纤通道上SFP已经得到了广泛应用。

SFP+为了适应更高的数据速率，设计了比SFP增强的电磁屏蔽与信号保护特性，并且制定了新的电接口规范。

二、什么是电口？电口是相对光口来讲的，是指防火器的物理特性，主要指铜缆，是处理的电信号。

目前使用普遍的网络接口有百兆电口和千兆电口等。

简单来说，电口就是普通的网线接口，一般速率为10M或者100M,部分支持1000M.电口的最远距离为100米。

三、光口和电口的区别1、是纯物理层上的传输介质变换，其实就是光信号和电信号的转换。

2、光口就是我们通常说的带光板扩展槽的可以插入光纤，进行远距离数据传输；电口就是我们常说的RJ45的端口也就是网线口。

3、155Mb/s以下都是电接口，155Mb/s以上都是光接口；155Mb/s可以是电接口，也可以是光接口；局内连接可以是电接口，也可以是光接口；局间连接都是光传输；电信号用同轴电缆连接。

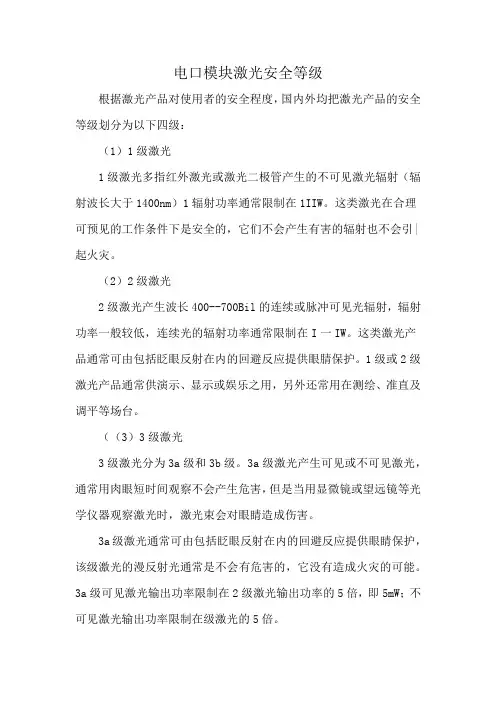

电口模块激光安全等级根据激光产品对使用者的安全程度，国内外均把激光产品的安全等级划分为以下四级：（1）1级激光1级激光多指红外激光或激光二极管产生的不可见激光辐射（辐射波长大于1400nm）1辐射功率通常限制在1IIW。

这类激光在合理可预见的工作条件下是安全的，它们不会产生有害的辐射也不会引|起火灾。

（2）2级激光2级激光产生波长400--700Bil的连续或脉冲可见光辐射，辐射功率一般较低，连续光的辐射功率通常限制在I一IW。

这类激光产品通常可由包括眨眼反射在内的回避反应提供眼腈保护。

1级或2级激光产品通常供演示、显示或娱乐之用，另外还常用在测绘、准直及调平等场台。

（（3）3级激光3级激光分为3a级和3b级。

3a级激光产生可见或不可见激光，通常用肉眼短时间观察不会产生危害，但是当用显微镜或望远镜等光学仪器观察激光时，激光束会对眼睛造成伤害。

3a级激光通常可由包括眨眼反射在内的回避反应提供眼睛保护，该级激光的漫反射光通常是不会有危害的，它没有造成火灾的可能。

3a级可见激光输出功率限制在2级激光输出功率的5倍，即5mW；不可见激光输出功率限制在级激光的5倍。

3b级激光规定连续激光的输出功率大于500-IW，对可重复脉冲激光的单脉：冲能量规定在30150mJ（依波长而变）；3b级激光对肉眼和皮肤会造成伤害，该激光的漫反射光也会对眼睛造成伤害。

（4）4级激光平均功率超过500-nw的连续或可重复脉：冲激光归为4级，单脉冲输出的激光能量在30--150mJ（依波长而变），激光波长是可见的或不可见的。

4级激光的功率足可以使人的眼睛或皮肤瞬间内受到伤害。

该激光的漫反射光对眼睛或皮肤一样具有很强的危害性。

4级激光有使可燃物燃烧的可能，一般激光功率密度达到2W/cm2时就会有引发火灾的可能。

3级或4级激光产品通常应用在科研实验、工程研究、激光雕刻、激光焊接、激光切割加工等需要高能量激光辐射的领域。
