无锡市梢品课程国礙示范皎校琏段项目机床电艺与如俸制项目四:PLC基础知识学习模块一：PLC基本组成及原理学习可编程序控制器(Programmable Controller )原本应简称PC,为了与个人计•算机专称PC 相区别，所以可编程序控制器简称定为PLC (Programmable Logic Controller),但并非说PLC 只能控制逻辑信号。

PLC是专门针对丄业环境应用设汁的，自带直观、简单并易于掌握编程语言环境的工业现场控制装置。

一* PLC基本组成PLC基本组成包括中央处理器(CPU)、存储器.输入/输出接口(缩写为I/O,包括输入接口、输出接口、外部设备接口、扩展接口等)、外部设备编程器及电源模块组成，见图4-1。

PLC内部各组成单元之间通过电源总线、控制总线、地址总线和数据总线连接，外部则根据实际控制对象配置相应设备与控制装置构成PLC控制系统。

计貝机*茨跟年4 rtT-rr£｝一电谡行拧只关-U-电谡aPLC系统程序决定了PLC的基本功能，该部分程序山PLC制造厂家编写并固化在系统程序存储器中，主要有系统管理程序、用户指令解释程序和功能程序与系统程序调用等部分。

系统管理程序主要控制PLC的运行，使PLC按正确的次序工作；用户指令解释程序将PLC的用户指令转换为机器语言指令，传输到CPU内执行；功能程序与系统程序调用则负责调用不同的功能子程序及其管理程序。

系统程序属于需长期保存的重要数据，所以其存储器采用ROM或EPROMo ROH是只读存储器，该存储器只能读出内容，不能写入内容，R0H具有非易失性，即电源断开后仍能保存已存储的内容。

EPER0M为可电擦除只读存储器，须用紫外线照射芯片上的透镜窗口才能擦除已写入内容，可电擦除可编程只读存储器还有E2PR0M、FLASH等。

2）用户程序存储器用户程序存储器用于存放用户载入的PLC应用程序，载入初期的用户程序因需修改与调试，所以称为用户调试程序，存放在可以随机读写操作的随机存取存储器RAM内以方便用户修改与调试。

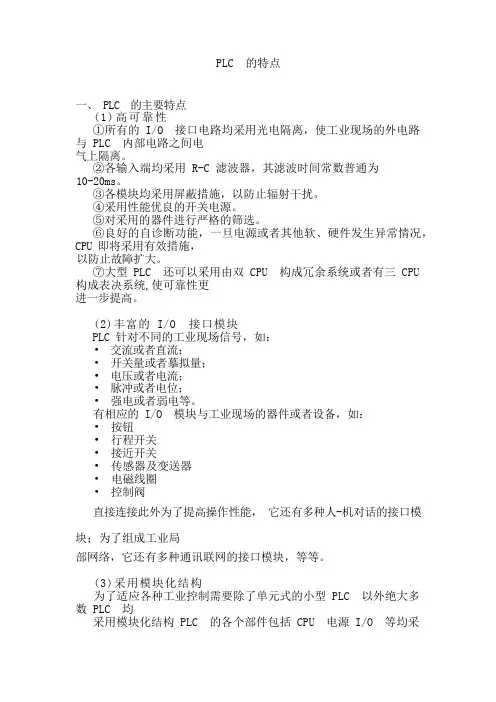

PLC 的特点一、 PLC 的主要特点(1)高可靠性①所有的 I/O 接口电路均采用光电隔离，使工业现场的外电路与 PLC 内部电路之间电气上隔离。

②各输入端均采用 R-C 滤波器，其滤波时间常数普通为10-20ms。

③各模块均采用屏蔽措施，以防止辐射干扰。

④采用性能优良的开关电源。

⑤对采用的器件进行严格的筛选。

⑥良好的自诊断功能，一旦电源或者其他软、硬件发生异常情况，CPU 即将采用有效措施，以防止故障扩大。

⑦大型 PLC 还可以采用由双 CPU 构成冗余系统或者有三 CPU 构成表决系统,使可靠性更进一步提高。

(2)丰富的 I/O 接口模块PLC 针对不同的工业现场信号，如：•交流或者直流；•开关量或者摹拟量；•电压或者电流；•脉冲或者电位；• 强电或者弱电等。

有相应的 I/O 模块与工业现场的器件或者设备，如：•按钮• 行程开关• 接近开关• 传感器及变送器•电磁线圈• 控制阀直接连接此外为了提高操作性能，它还有多种人-机对话的接口模块；为了组成工业局部网络，它还有多种通讯联网的接口模块，等等。

(3)采用模块化结构为了适应各种工业控制需要除了单元式的小型 PLC 以外绝大多数 PLC 均采用模块化结构 PLC 的各个部件包括 CPU 电源 I/O 等均采用模块化设计由机架及电缆将各模块连接起来系统的规模和功能可根据用户的需要自行组合(4)编程简单易学PLC 的编程大多采用类似于继电器控制路线的梯形图形式对使用者来说不需要具备计算机的专门知识因此很容易被普通工程技术人员所理解和掌握(5)安装简单维修方便PLC 不需要专门的机房可以在各种工业环境下直接运行使用时只需将现场的各种设备与 PLC 相应的 I/O 端相连接即可投入运行各种模块上均有运行和故障指示装置便于用户了解运行情况和查找故障由于采用模块化结构因此一旦某模块发生故障用户可以通过更换模块的方法使系统迅速恢复运行二、 PLC 的功能(1) 逻辑控制(2) 定时控制(3) 计数控制(4) 步进(顺序)控制(5) PID 控制(6) 数据控制——PLC 具有数据处理能力(7) 通信和联网(8) 其它PLC 还有许多特殊功能模块，合用于各种特殊控制的要求，如：定位控制模块， CRT 模块。

PLC控制系统结构及工作原理
一、系统结构
PLC控制系统主要由以下几个部分组成：
1. 电源模块：提供系统所需的电能。

2. 中央处理单元（CPU）：进行逻辑运算、算术运算和顺序控制等，实现各种数据操作。

3. 输入输出模块：实现外部信号的采集和输出，与外部设备进行数据交换。

4. 存储器：存储用户程序和数据。

5. 通信接口：实现PLC与外部设备的通信。

二、工作原理
PLC控制系统的工作原理可以概括为“输入-处理-输出”的过程。

首先，通过输入模块采集外部设备的信号，这些信号可以是开关状态、传感器读数等。

然后，这些信号被送到CPU进行处理。

在CPU中，根据预先编写好的程序，对这些信号进行逻辑运算、算术运算等处理。

处理完成后，输出模块将这些结果输出到外部设备，如马达、灯泡等。

三、控制功能实现
PLC控制系统的控制功能主要由用户程序实现。

用户程序可以根据实际需求进行编写，包括各种逻辑运算、算术运算、顺序控制等。

通过输入模块采集的信号，可以触发用户程序执行相应的操作。

这样，PLC控制系统就可以实现对外部设备的精确控制。

四、控制性能分析
PLC控制系统的控制性能主要取决于以下几个因素：
1. 硬件性能：包括CPU的处理能力、存储器的容量、输入输出模块的精度等。

2. 软件设计：包括用户程序的编写、程序结构的合理性、运算速度等。

3. 环境因素：包括温度、湿度、电磁干扰等环境因素对PLC控制系统性能的影响。

总的来说，PLC控制系统具有结构简单、运行可靠、操作方便等优点，因此在工业自动化领域得到了广泛应用。

PLC组成及工作原理PLC是Programmable Logic Controller的简称，中文翻译为可编程逻辑控制器。

它是一种用于自动控制工业过程的数字计算机系统。

PLC由硬件和软件两部分组成，下面将详细介绍PLC的组成和工作原理。

1.硬件组成：PLC的硬件主要包括中央处理器（CPU）、输入输出模块（I/O模块）、电源模块、通信模块以及其他辅助硬件。

-中央处理器（CPU）是PLC的核心，负责接收输入信号、执行程序指令并控制输出信号。

CPU通常具有高性能的微处理器，能够进行复杂的计算和逻辑判断。

-输入输出模块（I/O模块）负责与外部世界进行数据交换。

输入模块用于接收现场传感器、开关等设备的信号，输出模块用于控制执行机构、显示设备等。

-电源模块提供稳定的电源供电，确保PLC正常运行。

-通信模块可实现PLC与其他设备（如人机界面、计算机、远程监控系统等）之间的数据传输和通信。

-其他辅助硬件包括存储器、时钟模块、编程口等，用于存储程序、记录运行时间、与外部进行编程等功能。

2.软件组成：PLC的软件主要包括操作系统、开发环境和用户程序。

-操作系统是PLC的核心软件，用于管理硬件资源、执行程序指令、实现通信等功能。

- 开发环境提供PLC程序的开发、调试和维护工具。

常见的开发环境有LD（Ladder Diagram，梯形图）、FBD（Function Block Diagram，功能块图）、ST（Structured Text，结构化文本）等多种编程语言。

-用户程序是PLC的应用程序，由工程师根据控制需求编写。

用户程序根据输入信号的状态和逻辑关系，通过中央处理器进行逻辑判断并控制输出信号，实现自动化控制。

3.工作原理：PLC的工作原理主要分为输入端、处理端和输出端。

-输入端：PLC通过输入模块接收来自现场的输入信号，如开关状态、传感器信号等。

输入信号会被转换成数字信号，并传给中央处理器。

中央处理器会周期性地扫描输入信号，并将其存储在内部存储器中，以供后续的程序处理。

plc基本结构及原理plc基本结构及原理PLC的基本组成可分为两大部分:硬件系统和软件系统。

一、硬件系统：（一）CPU 运算和控制中心：起“心脏”作用。

1、当从编程器输入的程序存入到用户程序存储器中，然后CPU根据系统所赋予的功能(系统程序存储器的解释编译程序)，把用户程序翻译成PLC内部所认可的用户编译程序。

2、输入状态和输入信息从输入接口输进，CPU 将之存入工作数据存储器中或输入映像寄存器。

然后由CPU把数据和程序有机地结合在一起。

把结果存入输出映像寄存器或工作数据存储器中，然后输出到输出接口、控制外部驱动器。

3、组成: CPU由控制器、运算器和寄存器组成。

这些电路集成在一个芯片上。

CPU通过地址总线、数据总线与I/O接口电路相连接。

（二）存储器具有记忆功能的半导体电路。

分为系统程序存储器和用户存储器。

1、系统程序存储器用以存放系统程序，包括管理程序，监控程序以及对用户程序做编译处理的解释编译程序。

由只读存储器、ROM组成。

厂家使用的，内容不可更改，断电不消失。

2、用户存储器: 分为用户程序存储区和工作数据存储区。

由随机存取存储器(RAM)组成。

用户使用的。

断电内容消失。

常用高效的锂电池作为后备电源，寿命一般为3~5 年。

（三）输入/输出(I/O )模块输入输出模块简称I/O模块，相当于人的眼睛、跺、鼻子手、脚是联系外部信息和大脑(CPU )的桥梁。

1、输入接口：光电耦合器由两个发光二极度管和光电三极管组成。

发光二极管:在光电耦合器的输入端加上变化的电信号，发光二极管就产生与输入信号变化规律相同的光信号。

光电三极管:在光信号的照射下导通，导通程度与光信号的强弱有关。

在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。

输入接口电路工作过程:当开关合上，二极管发光，然后三极管在光的照射下导通，向内部电路输入信号。

当开关断开，二极管不发光，三极管不导通。

向内部电路输入信号。

也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。

PLC的工作原理PLC（可编程逻辑控制器）的工作原理是一种广泛应用于自动化控制系统中的电子设备。

它通过接收输入信号、进行逻辑运算和输出控制信号，实现对各种工业过程的自动控制。

PLC的工作原理主要包括以下几个方面：1. 输入模块：PLC接收来自外部传感器、开关等设备的输入信号。

输入模块负责将这些信号转换为数字信号，以便PLC进行处理。

例如，传感器可以检测温度、压力、流量等参数，并将其转换为数字信号输入到PLC中。

2. 中央处理单元（CPU）：CPU是PLC的核心部件，负责处理输入信号、执行程序逻辑和生成输出信号。

它包括控制器、存储器和时钟等组件。

CPU根据预设的程序进行逻辑运算，并根据需要控制输出模块的工作。

3. 存储器：PLC的存储器用于存储程序、数据和系统参数等信息。

存储器通常分为只读存储器（ROM）和随机存储器（RAM）两种类型。

ROM存储器中存储了PLC的操作系统和用户程序，而RAM存储器则用于暂时存储数据。

4. 输出模块：PLC的输出模块负责将处理后的控制信号发送给执行器、驱动器等设备，以实现对工业过程的控制。

输出模块将PLC生成的数字信号转换为电流、电压等形式的输出信号，驱动执行器完成相应的操作。

5. 编程软件：PLC的编程软件用于编写、调试和修改PLC的程序。

编程软件通常提供图形化的界面，用户可以通过拖拽、连接不同的功能模块来编写程序。

编程软件还提供了丰富的指令集和功能模块，以满足不同的控制需求。

PLC的工作原理可以简单概括为：接收输入信号，经过CPU处理后生成输出信号，从而实现对工业过程的自动控制。

PLC具有可编程性强、可靠性高、适应性广等特点，广泛应用于工业自动化控制领域。

它能够提高生产效率、降低人力成本，并且具有较好的扩展性和可维护性，因此被泛博工程师和技术人员所青睐。
