eoc局端和终端技术参数

EOC数据信号在网络中传输的相关参数EOC数据信号在网络中传输的相关参数1、EOC最后100米接入技术实现EttH-ethernet to house的首选RSA技术是EoC(Ethernet over Coax)，也就是通过同轴电缆传输以太网，EoC技术可以在同轴电缆传送标准CATV信号的同时，传送基带10Base-T以太网信号。

2、耦合、分离器设计注意问题同轴电缆在传送普通CATV业务的同时，也传输10Base-T的以太网信号，因此在设计中必须考虑很多问题。

以太网传信号传输的特点同CATV信号相差是很大的：? CATV系统采用F型或者IEC射频连接器，而以太网系统采用RJ-45连接器；CATV信号属于不平衡信号，采用同轴电缆传输，而以太网信号属于平衡信号，采用两对双绞线传输，一对用以发送数据，另外一对用来接收数据；CATV系统的特性阻抗为75欧，而以太网系统双绞线阻抗为100欧；CATV系统占用40MHz～862MHz，以太网信号的功率谱，主要集中在0.5MHz～15MHz范围内；接头处，以太网数据信号的电平比CATV系统标准电平值要高100万倍；充分理解物理层的构成，在设计时就必须考虑更多的注意事项。

以太网是全双工的，但也支持半双工。

由于此时系统只使用一根同轴电缆，而不是2对双绞线，所以为了实现EoC，就必须考虑以上这些问题。

10M以太网信号的允许损耗值是11.5dB，在同轴电缆中传输时，损耗远远小于在双绞线中的损耗。

但是，信号会被线路中的无源器件衰减。

在进行系统设计时，也需要密切注意。

首先要解决的问题就是要面对以太网收发器产生的杂散噪声。

标准情况下，对杂散信号(Spurious)抑制能力是27dB，由于以太网信号电平为127dBμV，这样杂散信号电平就接近100dBμV。

这个值远远高于普通有线电视系统中信号电平(65dBμV)的大小。

在实际工作情况下，我们测试了大量收发器。

试验发现，在15MHz~35MHz频率范围内，杂散信号电平小于100dBμV；在35MHz以上频率范围内，杂散信号电平会小于90dBμV。

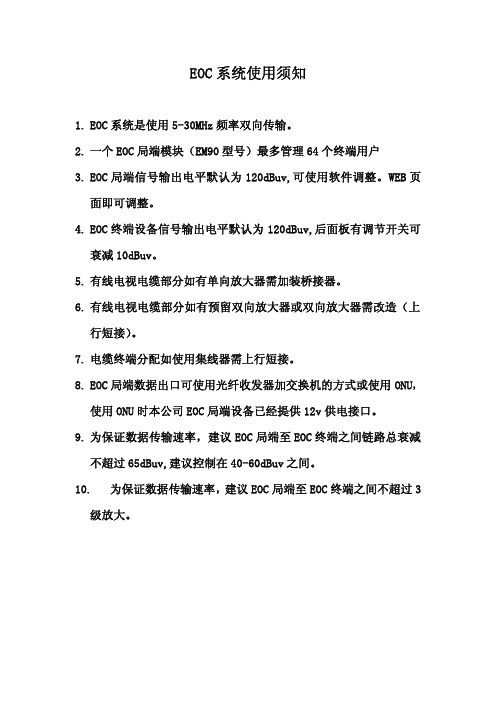

EOC系统使用须知1.EOC系统是使用5-30MHz频率双向传输。

2.一个EOC局端模块（EM90型号）最多管理64个终端用户3.EOC局端信号输出电平默认为120dBuv,可使用软件调整。

WEB页面即可调整。

4.EOC终端设备信号输出电平默认为120dBuv,后面板有调节开关可衰减10dBuv。

5.有线电视电缆部分如有单向放大器需加装桥接器。

6.有线电视电缆部分如有预留双向放大器或双向放大器需改造（上行短接）。

7.电缆终端分配如使用集线器需上行短接。

8.EOC局端数据出口可使用光纤收发器加交换机的方式或使用ONU，使用ONU时本公司EOC局端设备已经提供12v供电接口。

9.为保证数据传输速率，建议EOC局端至EOC终端之间链路总衰减不超过65dBuv,建议控制在40-60dBuv之间。

10.为保证数据传输速率，建议EOC局端至EOC终端之间不超过3级放大。

一、EOC系统局端数据出口EOC系统局端数据出口可使用EPON系统的ONU或光纤收发器。

特别是的因为一个EOC局端内可能有多个EOC模块，所以需要考虑如果采用光纤收发器就可能需要增加交换机来满足多以太网端口的需要。

使用ONU时需要一芯光纤；使用光纤收发器时需要一或二芯光纤（根据光纤收发器类型）二、线路设备的改造当线路中存在放大器时，需要改造，方法参见下EOC网络线路工程说明。

EOC网络线路工程说明一、安装EOC局端1.1EM40型EOC局端安装：EM40型局端内部示意图如下：图中EM90为EOC局端内部数据模块，标配出厂已经安装了两个EM90模块，本局端最大可安装4个该模块。

a将原有线电视信号输入电缆连接EOC局端侧面输入接口；b相对应的EOC局端输出接口连接用户，此时输出信号为电视信号与数据信号之混合信号；c将EM90模块输出电缆连接到对应的插入器接口；d如需要一个EM90模块同时为两个输入输出口提供数据，则先使用分配器分配后再接入插入器。

EOC参数综述EOC(Ethernet Over Coax)即通过同轴电缆传输宽带数据的技术，就是将宽带信号经过调制后与电视信号混合在CATV同轴电缆上传输，然后在用户终端解调分离出数据信号。

可以在不增加布线、不改变原同轴电缆及设备、不需要有线电视双向改造的情况下，实现了有线电视双向改造的功能，可以在不影响有线电视信号传输和收看的同时通过同轴电缆实现高速上网，是一种先进的宽带接入和双向化改造方案。

在分析EOC建设方案时，一些参数是作为评估时必要的依据，这些参数对EOC技术的性能有着很大的影响力。

电平电平的基础定义：在“特定阻抗条件下，在指定频带范围的信号全部能量”。

电平是用来表示电量（功率或电压）的相对大小。

系统中某一点的电平，常用该点的功率（或电压）对某一基准功率（或电压）的分贝比来表示。

在有线电视技术中，常用“在75欧姆的负载上1μV信号电压所产生的功率”作为电平的基准值，这就是平常用的最多的电平单位“dBμV”。

在模拟电视中，到达电视的信号低于50db电视画面会出现雪花；数字电视中，机顶盒接收的信号低于40db以下画面会出现马赛克或静帧现象。

常用电平值：1、模拟电视信号在光节点处输出电平：115db，用户家接收电平一般在65-75db之间，最低在55db也可收看电视。

2、数字电视信号在光节点处输出电平：115db，用户家接收电平一般在65-75db之间，最低在50db也可收看电视。

噪声的分类1、内部噪声光链路的噪声，决定上行载噪比；宽放的热噪声2、内部干扰下行二次互调差频n×8MHz、宽放振荡、开关电源、连接腐蚀3、外部干扰3.1家用电器3.2杂散电磁波(天电干扰、工业干扰、短波干扰)侵入、感应有线电视网络中的线路噪声由电网噪声、电视机的载频泄露、外来干扰等组成，有线电视业内将这种噪声定义为汇聚噪声。

前两项为线路中汇聚噪声的主要来源，此两类噪声随着有线电视网络下借用户数量的增多呈线性增长趋势，在用户密集的环境中低频EOC方案的噪声甚至可以高达60~80dBuv。

有线电视(yǒu xiàn diàn shì)EOC宽带技术(jìshù)介绍中国有线电视起步于20世纪80年代后期，经过几十年的建设和发展，目前有线电视网用户数量已达到一亿多，其主要的网络为HFC（Hybrid Fiber Coaxial）光纤同轴电缆混合网，由于电视信号的单向广播方式的传输(chuán shū)使得目前广电网还是主要以单向网络形式存在。

为降低维护管理成本，应对日益激烈甚至是残酷的竞争：避免用户流失、提升多业务、全业务服务能力，充分利用现有庞大的HFC基础网络来拓展双向传输业务（诸如：宽带、数字电视、视频点播）的开展，已成为广电运营商的当前双向改造的主要课题。

EPON+EoC首先从广电网络的分前端到单元楼道采用EPON网络结构，而从楼道到用户家这“最后(zuìhòu)一百米” 的线路，目前解决方案有很多种，而本方案中推荐用Ethernet over Coax（EoC）的方案，后面会做介绍。

一、EPONEPON（Ethernet passive optical networks，以太无源光网络）是一项采用点到多点拓扑结构、利用光纤和光无源器件进行物理层传输、通过以太网协议提供多种业务(yèwù)的宽带接入新技术。

这项技术充分结合了无源光网络技术和以太网技术的优势，为在局端中心机房（CO）和终端客户现场之间配置宽带接入光纤线路提供了一种高效低成本的方法。

无源光网络技术因其点到多点的拓扑结构、传输中只需要无源器件的特点，具备节省铺设成本，免后期维护的优点，特别适合于接入网领域，成为备受青睐的光接入网技术。

EPON充分结合了无源光网络技术和以太网技术的优势，通过经济高效的结构和技术，为接入网最终用户提供一种最有效的宽带方式。

一个典型的EPON无源光网络系统由光线路终端(OLT：Optical Line Termination)、光网络单元(ONU：Optical Network Unit / ONT：Optical Network Termination)、光分配网络(ODN：Optical Distribution Network)组成(如图1)。

官林EOC局端配置步骤第一步修改EOC局端IP大亚EOC局端默认IP：192.168.1.1子网掩码255.255.255.0修改原有IP为本系统设置IP：172.19.28.X（X为未使用数值不可与已在使用数字相同）子网掩码：255.255.252.0网关地址：172.19.28.1例如：都山栋别墅IP：172.19.28.2子网掩码：255.255.252.0网关地址：172.19.28.1第二步设置EOC局端终端管理点击终端自动下发配置点击自动下发模板管理在ET104选择框内打上√后点击编辑在创建VLAN：框内输入1131,2038VLAN模式全部改选成UnTag模式，VLAN3、2、0相对应的加入加入VLAN及PVID框内输入2038，在VLAN1相对应的加入VLAN及PVID框内输入1131这样ET104的模板就设置好了，然后点击保存模板ET102只是比ET104少了VLAN3、VLAN0两个端口而已，所以只要修改和设置VLAN1和VLAN2就可以了。

ET104和ET102模板设置好后在对应的选择框内打上√，点击保存。

点击用户管理，在配置模式：后面选择自动配置点击确认。

第三步设置VLAN管理点击局端VLAN配置进入配置界面在VLAN ID后面空白框内输入407,1131,2038点击添加VLAN。

在Tag VLAN后面Ethemet1下面的空白框内输入407,1131,2038点击确认配置。

在端口号Ethemet2 PVID 后面的空白框内输入407后点击设置PVID在管理VLAN设值后面的空白框内输入407后点击添加管理VLAN。

确认局端VLAN信息下面的显示如上图后点击保存配置。

这样一个EOC局端就配置完成！！第四步在网管机上添加告警信息把配置好的EOC局端连接到ONU上线在网管机上首先运行start程序，然后点击DareNMS进入网管界面点击告警信息点击TRAP配置输入局端网元IP及Trap监听IP后完成。

（四）EoC局端设备技术要求设备必须满足高可靠性、开放性、扩展性、适用性要求。

1、调制EoC局端设备及其要求1.1.总体要求（1）局端设备必须包含一个或多个RF接口，支持有线电视信号输入和输出，同轴电缆接口采用F接头；（2）必须具有一个以上（含）以太网接口，必须采用标准10/100Base-T网络接口；（3）必须有采用220V供电或60V集中供电的型号；（4）局端设备重启动时间应小于2分钟（从局端设备断电到终端再次上线）；（5）应采用满足GB/T4208-1993标准中P56级要求的野外型外壳；（6）卖方应承诺根据买方要求定制满足外壳要求的局端设备。

1.2.网络接口要求必须具有一个以上（含）以太网接口，必须采用标准10/100Base-T网络接口。

1.3.射频接口要求局端设备可内置混合器，射频接口必须包括射频输入接口和射频输出接口，射频输入接口接有线电视射频信号，射频输出接口将调制后数据信号与射频输入接口输入的信号混合后输出。

射频工作频率建议选择在低频0-65MHz。

射频接口要求：1.4.射频传输性能要求（1）抗衰减能力在局端设备至终端设备之间衰减小于50dB时，局端设备和终端设备应能保证系统工作在最大吞吐率状态时不丢包，在60dB时任能保证局端设备和终端设备之间能够正常通信。

（2）干扰要求系统中存在连接性能不好的终端设备时应不会对系统中其他终端设备的性能造成影响。

（3）可承受至少30dBuv的底部噪声及单频脉冲噪声的干扰。

（4）列明设备防雷、防浪涌能力。

1.5.以太网业务要求（1）功能要求局端设备应支持根据MAC地址进行交换，应支持MAC地址的动态学习，MAC地址学习能力不小于64个/秒，MAC表大小至少为1K。

局端设备应支持以太网业务二层交换功能；（2）吞吐量当系统仅承载以太网/IP业务时，局端设备的每个RF接口上下行方向的吞吐量应不小于60Mbit/s（512Byte包长）。

（3）传输时延当系统仅承载以太网/IP业务时，在业务流量不超过该系统吞吐量的80％的情况下，其传输时延应小于40ms（512Byte包长）。

CP-R2000/2100-220VAC中继设备
使
用
说
明
书
一、概述
CP-R2000/2100-220VAC是220VAC供电的中继设备，跨接在220VAC供电的有线电视放大器两端，为了保证数据信号双向传输和信号功率补偿。

对于长距离
传输线路衰减比较大（损耗大于60dB）的情况，可以为网络的延伸覆盖提供很好的支持能力，扩大网络覆盖面。

二、主要技术参数
三、工程接线图
四、使用方法
1.CP-N2000/2100/2200-220VAC将混合信号输出后经有线电视网络连接到
CP-R2000/2100-220VAC“干线输入”,“接放大器输入端”与220VAC TV放大器“输入”连接， 220VAC TV放大器“输出”与“接放大器输出端”连接,“干线输出”继续往下传送IP、TV的混合信号。

2.接线连好后固定中继设备，然后连接放大器和中继产品的220VAC电源。

五、注意事项
1. CP-R2000/R2100-220VAC产品绝对不能安装在有线电视网络中有60VAC的链
路里。

2.CP-R2100-220VAC接放大器“输出”和“-12dB”两端口后分别送回，这样才
有两路完整的干线输出。
