如何测试防雷接地

防雷接地测试原理、方式及注意事项编制人：项继鹏西雅帝环境物业管理二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。

各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。

1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。

如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。

各个接地电极间的距离不小于20米。

原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。

该方法是所有接地电阻测量方法中准确度最高的。

4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。

（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。

因此，应当正确选择接地方法及测量接地电阻。

笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。

一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。

接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

防雷接地测试方法
防雷接地测试是用于测试建筑物或设备的雷电防护接地系统是否符合规定标准的测试方法。

以下是常用的防雷接地测试方法：
1. 接地电阻测试：使用接地电阻测试仪器，通过测量接地系统的电阻值来评估接地系统的质量。

测试方法包括四线法、三线法和二线法。

2. 检测接地走线：通过使用专门的测试仪器检测接地走线的连通性和质量，以确保整个接地系统的连通性良好。

3. 触发电流测试：使用特定的测试设备和电流发生器来模拟雷电击中建筑物或设备时的电流，并检测接地系统是否能正确地导引和分散电流。

4. 落雷电压测试：通过使用高压设备模拟雷击电压，并测量接地系统在此电压下的表现，以评估其抗雷击的能力。

5. 红外热成像测试：使用红外热成像相机检测接地系统及相关设备的热量分布，以发现潜在的问题和不良连接。

以上是一些常用的防雷接地测试方法，具体使用哪种方法取决于测试对象的情况和要求。

在进行测试之前，应确保测试人员具备相应的专业知识和经验，并按照相关的安全和操作规程进行操作。

防雷接地测试的工作原理防雷接地测试是电工工作中常用的测试手段之一，用于检测建筑物或设备的接地系统是否良好，是否能有效地将雷电击中建筑物或设备的电流引导到地下，保护人身和财产的安全。

其工作原理主要涉及以下几个方面：1. 接地电阻的测量：雷电击中建筑物或设备时，会产生一定电流，如果接地系统的接地电阻过高，则不能有效将电流引导到地下。

因此，防雷接地测试主要通过测量接地系统的接地电阻来评估接地系统的性能。

常用的测试仪器是接地电阻测试仪，测试方法一般采用四线法或三线法。

四线法测量时，测试仪同时施加电流和测量电压，通过测量电流和电压的比值计算出接地电阻值。

三线法测量时，测试仪仅测量通过地线流过的电流和电压，通过测量电流和电压的比值计算出接地电阻值。

2. 接地系统的设计和施工：接地系统的设计和施工是影响接地性能的关键因素之一。

在设计接地系统时，需要考虑接地电阻与接地电流的关系，以及接地系统与周围环境的情况，如土壤的电导率等。

在施工过程中，需要确保接地系统的接地体与地下土壤接触良好，避免接地体表面存在绝缘物质，以减小接地电阻。

另外，还需要保证接地系统与建筑物或设备其他金属结构的连接可靠，以形成有效的电路路径。

3. 测试仪器的选用和操作：进行防雷接地测试时，需要选用适用的测试仪器，并按照操作指南正确使用。

一般测试仪器具有自动测量和数据记录功能，可以简化测试过程，并提供精确的测试结果。

操作时，需要根据具体测试情况选择合适的测试方式和参数，并遵循测试仪器的操作指南进行操作。

测试仪器一般提供一个接地电极和一个测量电极，接地电极通过导线与接地系统连接，测量电极用于测量接地电阻。

4. 测试结果的评估和处理：测试完成后，需要对测试结果进行评估和处理。

一般来说，接地电阻的阈值是根据具体的应用要求或标准规定的，如不同行业或不同地区可能有不同的阈值要求。

根据测试结果和阈值要求的比较，可以判断接地系统的性能是否良好。

如果测试结果超过阈值，表明接地系统存在问题，需要采取相应的措施进行修复或改进。

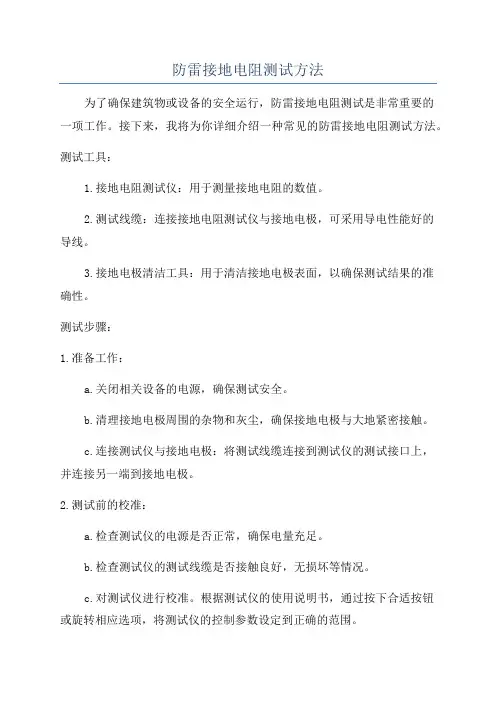

防雷接地电阻测试方法
为了确保建筑物或设备的安全运行，防雷接地电阻测试是非常重要的
一项工作。

接下来，我将为你详细介绍一种常见的防雷接地电阻测试方法。

测试工具：
1.接地电阻测试仪：用于测量接地电阻的数值。

2.测试线缆：连接接地电阻测试仪与接地电极，可采用导电性能好的
导线。

3.接地电极清洁工具：用于清洁接地电极表面，以确保测试结果的准
确性。

测试步骤：
1.准备工作：
a.关闭相关设备的电源，确保测试安全。

b.清理接地电极周围的杂物和灰尘，确保接地电极与大地紧密接触。

c.连接测试仪与接地电极：将测试线缆连接到测试仪的测试接口上，
并连接另一端到接地电极。

2.测试前的校准：
a.检查测试仪的电源是否正常，确保电量充足。

b.检查测试仪的测试线缆是否接触良好，无损坏等情况。

c.对测试仪进行校准。

根据测试仪的使用说明书，通过按下合适按钮
或旋转相应选项，将测试仪的控制参数设定到正确的范围。

3.开始测试：
a.在测试仪上选择接地电阻测试功能。

b.将测试针插入接地电极附近的土壤中，需保证针与接地电极之间的距离相等。

c.启动测试仪，并等待测试结果稳定。

d.记录测试结果，并与接地电阻的要求值进行对比。

测试结果应该符合防雷接地电阻的要求，一般要求在指定范围内，例如小于10欧姆。

4.测试后的处理：
a.关闭测试仪，拔出测试线缆。

b.清洁接地电极表面，以确保下一次测试的准确性。

c.将测试结果进行记录和归档，以备案和检查使用。

接地电阻测试方法（图解）之马矢奏春创作一、接地电阻测试要求：a. 交流工作接地, 接地电阻不应年夜于4Ω；b. 平安工作接地, 接地电阻不应年夜于4Ω；c. 直流工作接地, 接地电阻应按计算机系统具体要求确定；d. 防雷呵护地的接地电阻不应年夜于10Ω；e. 对屏蔽系统如果采纳联合接地时, 接地电阻不应年夜于1Ω.二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于丈量各种电力系统, 电气设备, 避雷针等接地装置的电阻值.亦可丈量低电阻导体的电阻值和土壤电阻率.三、本仪表工作由手摇发机电、电流互感器、滑线电阻及检流计等组成, 全部机构装在塑料壳内, 外有皮壳便于携带.附件有辅助探棒导线等, 装于附件袋内.其工作原理采纳基准电压比力式.四、使用前检查测试仪是否完整, 测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与把持 1、丈量接地电阻值时接线方式的规定仪表上的E端钮接5m导线, P端钮接20m线, C端钮接40m线, 导线的另一端分别接被测物接地极Eˊ, 电位探棒Pˊ和电流探棒Cˊ, 且Eˊ、Pˊ、Cˊ应坚持直线, 其间距为20m 1.1丈量年夜于即是1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起. 此主题相关图片如下：.2丈量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上, 以消除丈量时连接导线电阻对丈量结果引入的附加误差. 此主题相关图片如下：2、把持步伐2.1、仪表端所有接线应正确无误.2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触.2.3、仪表放置水平后, 调整检流计的机械零位, 归零.2.4、将“ 倍率开关”置于最年夜倍率, 逐渐加快摇柄转速, 使其到达150r/min.当检流计指针向某一方向偏转时, 旋动刻度盘, 使检流计指针恢复到“0”点.此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时, 检流计指针仍未取得平衡, 可将倍率开关置于小一档的倍率, 直至调节到完全平衡为止. 2.6、如果发现仪表检流计指针有颤动现象, 可变动摇柄转速, 以消除颤动现象.六、注意事项 1、禁止在有雷电或被测物带电时进行丈量. 2、仪表携带、使用时须小心轻放, 防止剧烈震动.。

防雷接地检测方法防雷接地检测是一项重要的安全措施，用于确保建筑物和设备在雷击时能够安全地将电流引入地下，以保护人员和设备的安全。

本文将介绍几种常见的防雷接地检测方法。

1. 接地电阻测试法接地电阻测试法是一种常用的防雷接地检测方法。

它通过测量接地装置与地之间的电阻来判断接地装置的良好性。

测试时需要使用专用的接地电阻测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。

测试结果应与相关标准进行比较，以确定接地装置是否符合要求。

2. 接地电位测试法接地电位测试法是另一种常见的防雷接地检测方法。

它通过测量接地装置与地之间的电位差来评估接地装置的性能。

测试时需要使用接地电位测试仪器，将测试电极安装在待测接地装置上，并通过测试仪器进行测量。

测试结果应与相关标准进行比较，以确定接地装置是否达到要求的电位值。

3. 接地线圈法接地线圈法是一种相对简单的防雷接地检测方法。

它通过在接地线圈上加上交流电源，测量接地电位的变化来评估接地装置的性能。

测试时需要使用接地线圈和交流电源，并通过测试仪器进行测量。

测试结果应与相关标准进行比较，以确定接地装置的性能是否符合要求。

4. 接地电流测试法接地电流测试法是一种直接测量接地电流的方法。

它通过将测量电流夹具固定在待测接地装置上，测量接地电流的大小来评估接地装置的性能。

测试时需要使用接地电流测试仪器，并将测试结果与相关标准进行比较，以确定接地装置是否符合要求。

5. 红外热像仪法红外热像仪法是一种非接触式的防雷接地检测方法。

它通过使用红外热像仪测量接地装置的表面温度分布来评估接地装置的性能。

测试时需要使用红外热像仪并进行热像仪拍摄。

测试结果应与相关标准进行比较，以确定接地装置是否存在异常情况。

防雷接地检测是确保建筑物和设备安全的重要措施。

通过接地电阻测试法、接地电位测试法、接地线圈法、接地电流测试法和红外热像仪法等方法，可以对接地装置的性能进行评估和监测。

这些方法在实际工程中应用广泛，能够有效提高建筑物和设备的雷击防护能力。

防雷接地检验测试的基本步骤一、前期准备工作前期准备工作是一个不可或缺的步骤，然而这一步骤却往往不被重视。

前期准备工作又可细分为两个阶段：（一）前期准备的第一阶段1．了解被检单位的情况。

这是一件必要的前期准备工作，是制定检测方案、签订协议、检测实施等后续工作的铺垫。

对被检单位的了解不一定要非常详细，但至少应了解其大概情况，如具体地址、规模、性质、类型等。

可以通过下列渠道了解被检单位的情况：①查看过去的档案资料; ②询问、打听; ③直接打电话询问等。

2．预备知识。

①简单了解和掌握与被检单位有关的专业知识，可以通过互联网、图书馆等查看有关的书籍、资料或请教内行人士。

②熟练掌握有关的规范、规定，包括国家标准规范、行业规范、国际规范（如IEC、IEEE的有关规定）以及有关的安全程序、操作规程等。

3．人员的配备。

根据企业的性质、行业特点，配备具有相应专业特长的检测技术人员。

4．工具和仪器的准备。

不同的设备、设施所需的检测设备也不同，如在易燃易爆的危险环境下测量接地电阻，最好使用脉冲电阻表，而不要用摇表。

熟练掌握所需仪器的使用方法，了解仪器的基本性能，并掌握仪器的危险等级、污染等级等特性，以在实际运用中多加注意。

另外，交通工具的准备、检修也很必要。

5．思想准备。

要充分考虑到检测过程中可能遇到的各种困难以及相应的对策或解决方法。

如在土质不良的环境下测量接地电阻、检测场所可能出现危险、检测仪器可能损坏等等。

（二）前期准备的第二阶段（准实施阶段）1．检订检测协议或合同。

协议或合同的内容要检测方、被检方双方商定，要符合《合同法》等有关法规，明确双方的责、权、利。

有些情况下，口头达成协议也是允许的。

2．制定检测方案。

方案要尽量定得细一些。

二、检测的实施这一阶段是检测的核心部分，也是最为辛苦繁顼的部分。

1．主动同被检单位（或称客户）出示有关证件和文件。

证件包括工作证、上岗证、执法证、收费员证、电工证等，各地的情况不一样，证件的种类也有所不同。

防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。

二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。

2、接地系统的有效接地电阻，要求≤10Ω。

4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。

5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。

一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。

三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。

（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。

（2）避雷器应定期做好预防性试验。

（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。

（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。

（5）定期抄录放电记录器所指示的避雷器的动作次数。

（6）接地部分接地应良好。

此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。

四、具体的试验项目1）测量接地部分的接地电阻。

2）避雷器标称电流下的残压试验。

3）避雷器工频放电电压试验。

4）4）避雷器密封试验等。

屋面防雷接地电阻测试方法一、准备工作。

1.1 工具准备。

咱要测试屋面防雷接地电阻呢，首先得把工具备齐喽。

像接地电阻测试仪这是必不可少的，就像战士上战场不能没枪一样。

还得有辅助接地棒，这东西就好比是帮手，能让测试更准确。

另外，测试线也得有，这线就像桥梁，连接着各个测试部件。

1.2 场地清理。

测试之前啊，得把屋面上测试点周围清理干净。

可不能有那些乱七八糟的杂物，什么建筑垃圾啊、树枝树叶啥的。

要是不清干净，就好比在荆棘丛里找路，肯定会影响测试结果的。

二、测试步骤。

2.1 连接测试仪。

把接地电阻测试仪放在合适的位置，然后按照说明书把测试线连接好。

这连接啊，可得仔细着点，就像系鞋带似的，要是系错了或者系不紧，那可就麻烦了。

把测试线的一端连接到屋面的防雷接地引下线，这可是关键的连接点，就像心脏连着血管一样重要。

2.2 插入辅助接地棒。

接着呢，把辅助接地棒插入地下。

这插入的深度和距离都有讲究，不能太浅也不能太深，太远太近都不行。

就好比炒菜放盐，得恰到好处。

一般来说，按照测试仪的要求来操作就没错，这就叫按部就班。

2.3 开始测试。

一切准备就绪后，就可以开始测试了。

打开接地电阻测试仪的开关，然后慢慢转动手柄或者按照仪器的操作指示进行操作。

这时候就像等待开奖一样，心里有点小紧张呢。

测试仪会显示出接地电阻的数值，这个数值就是咱们想要的结果。

三、结果分析。

3.1 合格标准。

不同的建筑，接地电阻的合格标准可能不一样。

一般来说，要是这个数值在规定范围内，那就像考试及格了一样，说明屋面防雷接地是合格的。

要是超出范围，那可就不妙了，就像红灯亮了，警示着可能存在安全隐患。

3.2 应对措施。

如果测试结果不合格，那可不能坐视不管。

得检查接地装置是不是有损坏的地方，就像给病人做检查一样，找出病因。

可能是接地引下线断了，或者是接地体腐蚀了。

找到问题后，就得对症下药，该修复的修复，该更换的更换，可不能含糊。

这防雷接地可是关系到整个建筑的安全，就像房子的根基一样重要，咱们可不能掉以轻心啊。
