接地电阻测试标准接地电阻是指接地设备或接地体与大地之间的电阻。
接地电阻测试是为了验证接地系统是否符合安全要求，保证设备和人员的安全。
接地电阻测试标准是对接地电阻测试方法和要求的规范，下面将介绍接地电阻测试标准的相关内容。
首先，接地电阻测试标准的适用范围。
接地电阻测试标准适用于各种类型的接地系统，包括建筑物接地系统、设备接地系统、雷电防护接地系统等。
无论是新建工程还是现有工程，都需要进行接地电阻测试，以确保接地系统的有效性和安全性。
其次，接地电阻测试的方法和步骤。
接地电阻测试通常采用万用表或接地电阻测试仪进行测量。
测试时，应按照相关标准的要求选择合适的测试点和测试方法，保证测试结果准确可靠。
测试步骤包括准备测试设备、选择测试点、进行测试测量、记录测试结果等。
接着，接地电阻测试标准的要求。
接地电阻测试标准对接地电阻的测试数值和限值进行了规定，以确保接地系统的安全可靠。
测试结果应符合相关标准规定的要求，否则需要进行必要的改进和调整，直到符合标准要求为止。
此外，接地电阻测试标准的意义和作用。
接地电阻测试是确保接地系统安全可靠的重要手段，通过测试可以及时发现接地系统存在的问题和隐患，采取有效的措施进行修复和改进，保证设备和人员的安全。
最后，接地电阻测试标准的实施和管理。
在进行接地电阻测试时，应严格按照相关标准和规范进行操作，确保测试结果的准确性和可靠性。
同时，还应建立健全的接地电阻测试档案和管理制度，定期对接地系统进行测试和检查，及时发现和解决存在的问题。
总之，接地电阻测试标准是保证接地系统安全可靠的重要依据，只有严格按照标准要求进行测试和管理，才能有效预防接地系统可能存在的安全隐患，确保设备和人员的安全。
希望各相关单位能够重视接地电阻测试标准的实施和管理，共同维护好接地系统的安全可靠。

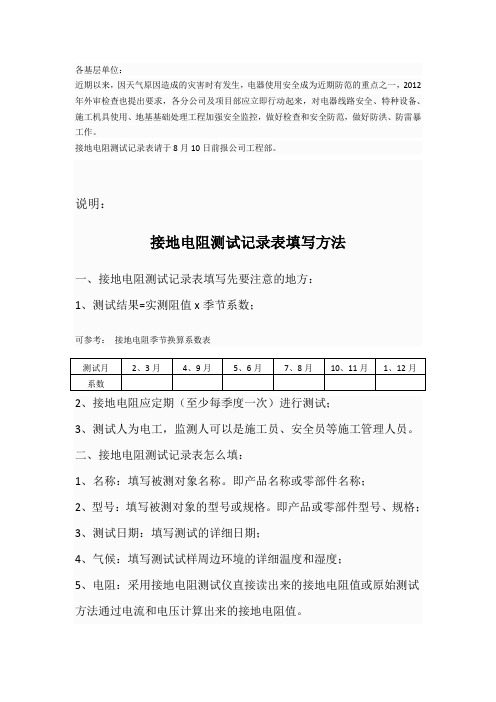

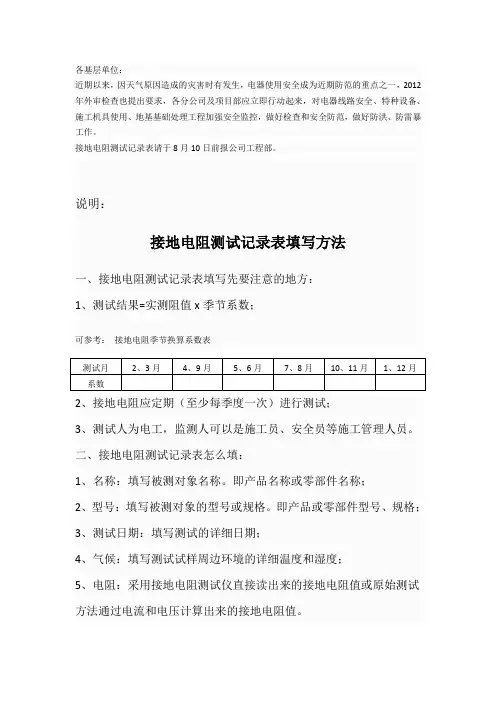

各基层单位：
近期以来，因天气原因造成的灾害时有发生，电器使用安全成为近期防范的重点之一，2012年外审检查也提出要求，各分公司及项目部应立即行动起来，对电器线路安全、特种设备、施工机具使用、地基基础处理工程加强安全监控，做好检查和安全防范，做好防洪、防雷暴工作。
接地电阻测试记录表请于8月10日前报公司工程部。
说明：
接地电阻测试记录表填写方法
一、接地电阻测试记录表填写先要注意的地方：
1、测试结果=实测阻值x季节系数；
可参考：接地电阻季节换算系数表
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。
二、接地电阻测试记录表怎么填：
1、名称：填写被测对象名称。
即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格。
即产品或零部件型号、规格；
3、测试日期：填写测试的详细日期；
4、气候：填写测试试样周边环境的详细温度和湿度；
5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
表接地电阻测试记录
编号：。
接地电网接地电阻值测定记录1.引言接地电阻是指接地装置与大地之间的电阻值。
电力系统的接地电阻值对于保障人身安全和设备的正常运行至关重要。
为了确保接地电网的正常运行，本次实验旨在测定接地电网的接地电阻值。
2.实验仪器和材料2.1万用表2.2天线式接地电阻仪2.3测试线2.4大地电极2.5记录表格3.实验步骤3.1设置测量仪器将天线式接地电阻仪和万用表按照说明书进行设置，并确保仪器的正常运行。
3.2准备工作将大地电极插入地面，确保电极与地面良好接触，并用测试线将接地电阻仪与大地电极连接。
3.3测量过程3.3.1将测试线与要测试的接地装置连接，并将接地电阻仪的另一端连接到地面电极。
3.3.2打开接地电阻仪并取得稳定读数后，记录下示数，并将结果记录在表格中。
3.3.3更换测试线连接位置，重复第3.3.1和第3.3.2步骤，直到完成所有测试点的测量。
4.数据处理与分析将实验中得到的数据整理到表格中，并计算每个测试点的接地电阻值。
然后，计算出所有测试点的平均接地电阻值。
5.结果与讨论根据实验测得的结果，得到接地电阻值为XΩ。
分析这个结果可以发现...6.实验总结本次实验通过测量接地电网的接地电阻值，为电力系统的正常运行提供了可靠的数据。
然而，值得注意的是...[引用实验原理或相关知识的文献]注：以上是一份接地电网接地电阻值测定的实验记录，实验步骤和结果可能因具体实验要求和条件而有所不同。
实验时请参考实验指导书以及相关安全要求进行操作。
之司秆蘸矗创作

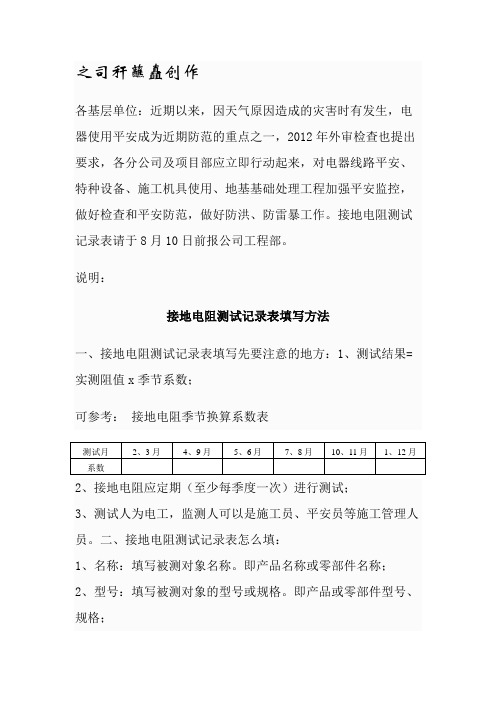

各基层单位：近期以来，因天气原因造成的灾害时有发生，电器使用平安成为近期防范的重点之一，2012年外审检查也提出要求，各分公司及项目部应立即行动起来，对电器线路平安、特种设备、施工机具使用、地基基础处理工程加强平安监控，做好检查和平安防范，做好防洪、防雷暴工作。
接地电阻测试记录表请于8月10日前报公司工程部。
说明：
接地电阻测试记录表填写方法
一、接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；
可参考：接地电阻季节换算系数表
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、平安员等施工管理人员。
二、接地电阻测试记录表怎么填：
1、名称：填写被测对象名称。
即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格。
即产品或零部件型号、规格；
3、测试日期：填写测试的详细日期；
4、气候：填写测试试样周边环境的详细温度和湿度；
5、电阻：采取接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
表C6.9.7 接地电阻测试记录
编号：。

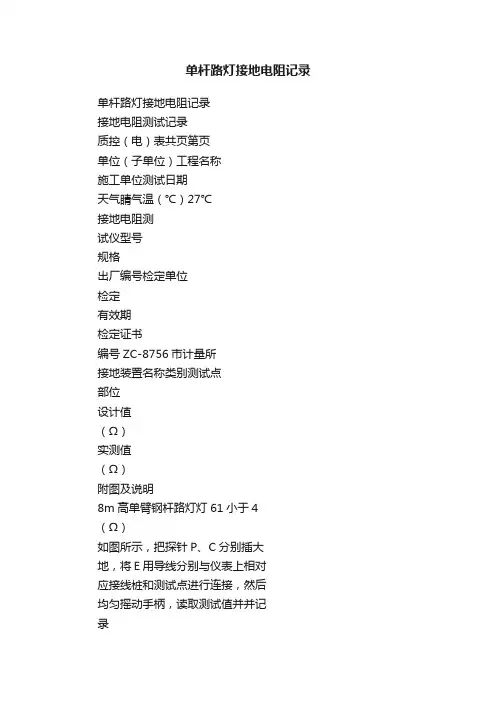

单杆路灯接地电阻记录
单杆路灯接地电阻记录
接地电阻测试记录
质控（电）表共页第页
单位（子单位）工程名称
施工单位测试日期
天气睛气温（℃）27℃
接地电阻测
试仪型号
规格
出厂编号检定单位
检定
有效期
检定证书
编号ZC-8756市计量所
接地装置名称类别测试点
部位
设计值
（Ω）
实测值
（Ω）
附图及说明
8m高单臂钢杆路灯灯61小于4
（Ω）
如图所示，把探针P、C分别插大
地，将Ｅ用导线分别与仪表上相对
应接线桩和测试点进行连接，然后
均匀摇动手柄，读取测试值并并记
录
8m高单臂钢杆路灯灯62小于4（Ω）
8m高单臂钢杆路灯灯63小于4（Ω）
8m高单臂钢杆路灯灯64小于4（Ω）
8m高单臂钢杆路灯灯65小于4（Ω）
8m高单臂钢杆路灯灯66小于4（Ω）
8m高单臂钢杆路灯灯67小于4（Ω）
8m高单臂钢杆路灯灯68小于4（Ω）
8m高单臂钢杆路灯灯69小于4（Ω）
8m高单臂钢杆路灯灯70小于4（Ω）
存在问题处理情
况
／结论合格
专业监理工程师（建设单位项目专业技术负责人）施工单位
质检员
施工员
测试员。
各基层单位:近期以来，因天气原因造成的灾害时有发生，电器使用安全成为近期防范的重点之一，2012年外审检查也提出要求,各分公司及项目部应立即行动起来，对电器线路安全、特种设备、施工机具使用、地基基础处理工程加强安全监控，做好检查和安全防范，做好防洪、防雷暴工作。
接地电阻测试记录表请于8月10日前报公司工程部.
说明：
接地电阻测试记录表填写方法
一、接地电阻测试记录表填写先要注意的地方:1、测试结果=实测阻值x季节系数；
可参考：接地电阻季节换算系数表
2、接地电阻应定期（至少每季度一次）进行测试；
3、测试人为电工，监测人可以是施工员、安全员等施工管理人员.
二、接地电阻测试记录表怎么填：
1、名称：填写被测对象名称。
即产品名称或零部件名称；
2、型号：填写被测对象的型号或规格.即产品或零部件型号、规格；
3、测试日期：填写测试的详细日期;
4、气候：填写测试试样周边环境的详细温度和湿度；
5、电阻:采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。
表C6。
9.7 接地电阻测试记录
编号：。
之阿布丰王创作

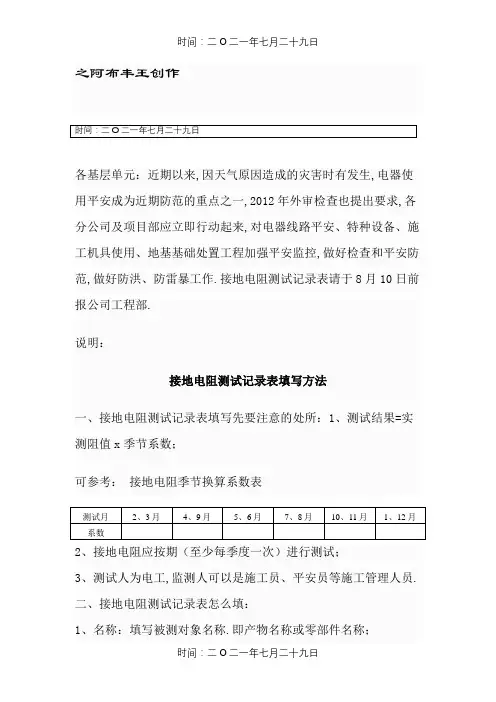

各基层单元：近期以来,因天气原因造成的灾害时有发生,电器使用平安成为近期防范的重点之一,2012年外审检查也提出要求,各分公司及项目部应立即行动起来,对电器线路平安、特种设备、施工机具使用、地基基础处置工程加强平安监控,做好检查和平安防范,做好防洪、防雷暴工作.接地电阻测试记录表请于8月10日前报公司工程部.
说明：
接地电阻测试记录表填写方法
一、接地电阻测试记录表填写先要注意的处所：1、测试结果=实测阻值x季节系数；
可参考：接地电阻季节换算系数表
2、接地电阻应按期（至少每季度一次）进行测试；
3、测试人为电工,监测人可以是施工员、平安员等施工管理人员.
二、接地电阻测试记录表怎么填：
1、名称：填写被测对象名称.即产物名称或零部件名称；
2、型号：填写被测对象的型号或规格.即产物或零部件型号、规格；
3、测试日期：填写测试的详细日期；
4、气候：填写测试试样周边环境的详细温度和湿度；
5、电阻：采纳接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值.
表C6.9.7 接地电阻测试记录
编号：。
路灯保护接地（防雷接地）电阻的检验测试记录及电阻值要求
路灯保护接地（防雷接地）电阻的检验测试记录
说明：1、配电柜（箱）、灯杆应全部测试。
2、必须严格如实填写测试数据。
为做好接地保护并有效地设置接地电阻，必须正确计算和测量接地电阻。
理论上，接地电阻越⼩，接触电压和跨步电压就越低，对⼈⾝越安全。
但要求接地电阻越⼩，则⼈⼯接地装置的投资也就越⼤，⽽且在⼟壤电阻率较⾼的地区不易做到。
在实践中，可利⽤埋设在地下的各种⾦属管道（易燃体管道除外）和电缆⾦属外⽪以及建筑物的地下⾦属结构等作为⾃然接地体。
由于⼈⼯接地装置与⾃然接地体是并联关系，从⽽可减⼩⼈⼯接地装置的接地电阻，减少⼯程投资。
⼀、接地电阻值的规定在１０００Ｖ以下中性点直接接地系统中，接地电阻Ｒd应⼩于或等于４Ω，重复接地电阻应⼩于或等于１０Ω。
⽽电压１０００Ｖ以下的中性点不接地系统中，⼀般规定接地电阻Ｒ为４Ω。
因此，根据实际安装经验，在路灯照明系统中接地电阻Ｒd应⼩于或等于４Ω。
⼆、⼈⼯接地装置接地电阻的计算⼈⼯接地装置常⽤的有垂直埋设的接地体、⽔平埋设的接地体以及复合接地体等。
此外，接地电阻⼤⼩还与接地体形状有关，在路灯施⼯应⽤中，通常使⽤垂直、⽔平接地体，这⾥只简要介绍上述两种接地电阻的计算。
１、垂直埋设接地体的散流电阻垂直埋设的接地体多⽤直径为５０ｍｍ，长度２－２．５ｍ的铁管或圆钢，其每根接地电阻可按下式求得：Ｒgo＝[ρＬn(4L/d)]/2π配电箱处,馈电未端重复接地,接电电阻可以控制在4欧以内.
2、接地极彩⽤镀锌⾓钢50*50*5长2.5⽶,跨接线40*4扁钢，接电电阻亦控制在4欧以内。
路灯接地检测报告随着人们生活水平的提高，城市的路灯数量也在不断增加。
现在，路灯的种类有很多，不同种类的路灯具有不同的功能和作用。
例如，太阳能路灯具有防尘，节能，照明，美观等作用；高压电网路灯具有防雷，接地功能；智能照明灯具有节能和照明功能；景观照明灯具有美化环境作用。
当然，不同厂家的路灯安装和性能也会有所不同。
但是所有路灯都需要接地检测，否则会影响安全性能和使用寿命。
下面就由上海益宏电气设备有限公司为大家提供一份路灯接地检测报告。
检测项目：太阳能路灯接地检测要求：接地电阻小于等于10Ω；接地电阻大于等于15Ω；接地体最大允许压降小于等于0.05 V;地漏为零并与空气中的氧气接触。
1.检测的条件和要求。
a)检测场地的地点应为空气流动区域，地面无腐蚀和潮湿的危险。
b)被测对象应是完整的太阳能电池板（包括电池阵列),且电压为20 V或50 V。
对于不超过15 V的放电电压时（包括蓄电池阵列和逆变器),太阳能电池板必须设置与地面接触的接地点，不得用于连接电缆的连接点。
a)接线柱必须采用专用绝缘材料并有足够的尺寸为50-100 mm的接线柱，不得使用圆头或方头连接器（圆头连接器）供电和接地点。
b)检查接地电阻和电压时，检查电源线必须采用绝缘材料或其它绝缘材料连接（包括接线柱、连接管、外壳、连接器等）。
c)检查接线并选择合适的接地地点时，必须选择接地电阻和电压为15-20 V左右的点进行测试使用。
如果条件不允许并经过批准，可以将测试点选在太阳能电池板上的一个单独的节点（或接线柱）上。
为了防止可能引起触电现象的电压通过检测点而进入太阳能电池板的线路中去而影响测试结果的准确性并且应使测试点置于太阳电池供电侧以使测试点与被测对象紧密相连。
2.太阳能电池板与建筑物、设施和材料的连接是否牢固，有无漏电现象。
(a)照明灯具周围有无高压线。
电缆连接到公共设施的接地电阻不大于10Ω或接地线不大于10Ω。
(b)屋顶上是否有可能漏水的屋顶漏电区(a)屋顶有无水，积水以及其他可能会导致漏电的障碍物。
路灯保护接地防雷接地电阻的检验测试记录及电阻值要求首先，需要明确接地电阻的概念。
接地电阻是指地线与地面的接触电阻，其大小直接影响着接地系统的有效性。
较低的接地电阻能够更好地将雷击电流引入地下，减少对路灯等设备的损害。
接下来，我们将介绍一种常用的检验测试方法，四线测试法。
四线测试法的原理是利用四个测试导线，分别测量待测接地点的电阻值，并通过计算得到最终的接地电阻值。
这种方法相对于其他方法更为准确可靠，被广泛应用于接地电阻的测试中。
首先，在测试前需要准备好必要的测试仪器和设备，包括接地测试仪、测试线缆、电流源等。
同时，要确保测试时天气条件良好，无雨雪等干扰因素。
测试步骤如下：1.选择测试点：选择需要测试的路灯接地点，应尽量选择距离路灯较近的地方。
2.连接测试仪器：将测试仪器与测试线缆连接，并确保连接牢固可靠。
3.测量电流：将测试线缆的一个端口连接到测试仪器的电流源端口，另一个端口连接到接地点。
4.测量电压：将测试线缆的另一个端口连接到测试仪器的电压端口，另一个端口接地。
5.测量接地电阻：打开测试仪器，进行测量。
测试仪器会自动测量电流和电压，并计算出接地电阻值。
6.记录测试结果：将测试结果记录在测试记录表中，包括测试点名称、测试日期、测试人员等信息。
接地电阻值的要求根据不同国家和地区的标准有所不同，一般要求的接地电阻值在2欧姆以下。
但具体数值应根据当地的标准文件进行确定。
在测试记录中，要详细记录接地电阻值，并与标准进行比对，查看是否达到要求。
最后，需要注意的是，接地电阻的测试应定期进行，一般建议每年进行一次测试，并及时修复和维护不达标的接地系统，以确保路灯能够正常工作。
路灯保护接地（防雷接地）电阻的检验测试记录
说明：1、配电柜（箱）、灯杆应全部测试。
2、必须严格如实填写测试数据。
为做好接地保护并有效地设置接地电阻，必须正确计算和测量接地电阻。
理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全。
但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到。
在实践中，可利用埋设在地下的各种金属管道（易燃体管道除外）和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。
由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资。
一、接地电阻值的规定在１０００Ｖ以下中性点直接接地系统中，接地电阻Ｒd应小于或等于４Ω，重复接地电阻应小于或等于１０Ω。
而电压１０００Ｖ以下的中性点不接地系统中，一般规定接地电阻Ｒ为４Ω。
因此，根据实际安装经验，在路灯照明系统中接地电阻Ｒd应小于或等于４Ω。
二、人工接地装置接地电阻的计算人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等。
此外，接地电阻大小还与接地体形状有关，在路灯施工应用中，通常使用垂直、水平接地体，这里只简要介绍上述两种接地电阻的计算。
１、垂直埋设接地体的散流电阻垂直埋设的接地体多用直径为５０ｍｍ，长度２－２．５ｍ的铁管或圆钢，其每根接地电阻可按下式求得：Ｒgo＝[ρＬn(4L/d)]/2π配电箱处,馈电未端重复接地,接电电阻可以控制在4欧以内.
2、接地极彩用镀锌角钢50*50*5长2.5米,跨接线40*4扁钢，接电电阻亦控制在4欧以内。
