防雷接地电阻测试方法

防雷接地电阻的测试报告
1. 测试目的
本次测试的目的是评估防雷接地系统的电阻情况，以确保系统的正常运行和安全性。

2. 测试方法
采用了标准的电阻测试方法进行测试，具体步骤如下：
1. 准备测试仪器：接地电阻测试仪、导线等。

2. 将测试仪器接入待测试的防雷接地系统。

3. 测量各个接地点的电阻值，并记录下来。

4. 对于较大的接地系统，可以采用分段测试的方式进行，以确保每个部分都得到适当的测试。

3. 测试结果
根据我们的测试，防雷接地系统的电阻情况如下：
- 接地点1：电阻值为10Ω
- 接地点2：电阻值为15Ω
- 接地点3：电阻值为8Ω
4. 结论
根据测试结果，我们可以得出以下结论：
- 防雷接地系统的电阻值在合理范围内，符合相关标准要求。

- 系统的接地情况良好，能够有效地防护雷击。

5. 建议
基于测试结果和结论，我们提出以下建议：
- 定期进行防雷接地电阻的测试，以确保系统的稳定性和安全性。

- 如果出现电阻值超出合理范围的情况，应及时修复或更换相关设备，以保持系统的正常运行。

以上是本次防雷接地电阻的测试报告，如有任何疑问，请及时与我们联系。

塔吊用电防雷接地电阻测试记录一、测试目的对塔吊的电防雷接地电阻进行测试，确保其符合安全标准，保证塔吊的正常运行和工作环境的安全。

二、测试时间测试于2024年5月20日上午9点到下午5点进行。

三、测试仪器1.电阻测量仪表：型号DRM500。

2.测试线缆：铜芯绝缘电阻测试线，长度15米。

四、测试步骤1.确保塔吊停止工作，并断开电源。

检查塔吊的接地系统，确保接地装置的连接牢固、无松动和损坏。

2.在塔吊基座附近选择合适的地面位置作为测试点，确保地面干燥并清除表面杂物。

3.将测试线缆的两个跳线夹分别连接到电阻测量仪表的两个测试接口上。

4.通过测试线缆的夹子将其中一个夹子连接到塔吊的接地装置上。

5.另一端的夹子通过测试线缆的夹子连接到地面测试点上。

6.打开电阻测量仪表，选择测试模式为电阻测试，将测试电流值设置为适当范围。

7.按下测量按钮，观察电阻测量仪表的读数，并记录下来。

五、测试结果经过测试，得到了塔吊的接地电阻如下：1.测试点1：接地电阻为2.5欧姆。

2.测试点2：接地电阻为2.3欧姆。

3.测试点3：接地电阻为2.8欧姆。

六、测试结论根据测试结果，塔吊的接地电阻都符合安全要求。

接地电阻小于4欧姆，说明接地系统良好，能够很好地导通雷电流，提供保护电阻，确保塔吊的工作环境安全。

七、测试建议1.定期进行接地电阻测试，检查和维护塔吊的接地系统，确保其正常工作。

2.在接地系统中加装避雷器，增加雷电保护能力。

3.当发现接地电阻超过4欧姆时，应及时进行接地系统的维修和改进，确保其正常运行。

八、测试人员签名测试人员：XXX日期：2024年5月20日。

防雷接地电阻实验报告1. 实验目的本次实验的目的是为了确保建筑物的防雷接地系统能够正常工作，减小雷电对建筑物及人身安全的影响。

通过测量接地电阻，评估接地系统的性能，确保其满足相关安全标准。

2. 实验原理接地电阻是衡量接地体在特定频率下对电流的阻碍程度。

防雷接地电阻测量原理通常采用四线法，通过测量装置测量接地体与大地之间的电阻值。

3. 实验设备1. 接地电阻测试仪2. 接地棒3. 测量导线4. 绝缘棒4. 实验步骤4.1 设备准备1. 确保接地电阻测试仪电源充足，仪器正常工作。

2. 将接地棒插入土壤，确保接地棒与大地良好接触。

3. 将测量导线分别连接到接地电阻测试仪和接地棒。

4.2 测量接地电阻1. 开启接地电阻测试仪，选择合适的测试频率。

2. 将绝缘棒插入土壤，确保绝缘棒与大地良好隔离。

3. 根据测试仪提示，逐步调节测试仪的测试电流。

4. 记录测试仪显示的接地电阻值。

4.3 数据记录与分析1. 记录实验日期、时间、测试人员等信息。

2. 记录接地电阻测试值，并换算为标准单位（Ω）。

3. 分析接地电阻值是否满足相关安全标准。

5. 实验结果与分析本次实验测得的接地电阻值为XXX Ω，符合相关安全标准要求（如：≤10Ω）。

说明防雷接地系统性能良好，能够有效减小雷电对建筑物及人身安全的影响。

6. 实验结论本次实验表明，建筑物防雷接地系统接地电阻值符合安全标准，接地系统能够正常工作。

建议定期进行接地电阻测量，确保接地系统始终保持良好的性能。

7. 实验注意事项1. 实验过程中应确保操作人员安全，佩戴绝缘手套、鞋等防护用品。

2. 测量仪器应定期进行校准，确保测试数据的准确性。

3. 实验环境应满足安全要求，避免在雷雨天气进行实验。

8. 实验报告编写人（实验报告编写人姓名）9. 实验报告编写日期（实验报告编写日期）。

机房防雷接地电阻测试方法机房防雷接地系统知识集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]接地电阻测试方法机房防雷接地系统知识一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台？2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

1测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

22、操作步骤、仪表端所有接线应正确无误。

、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

、仪表放置水平后，调整检流计的机械零位，归零。

、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。

第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第条：危险区域应采取相应的防静电措施。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

防雷接地检查常识和要点防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。

防雷检测主要检测什么1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。

2、接地系统的有效接地电阻，要求≤10Ω。

3、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。

4、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。

一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。

防雷装置运行中的检查、维护项目及注意事项有哪些？防雷装置在运行中，要加强巡检，及时发现异常和缺陷并进行处理，严防防雷装置形同虚设或防雷性能下降。

具体检查项目如下：（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。

（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。

（2）避雷器应定期做好预防性试验。

（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。

（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。

（5）定期抄录放电记录器所指示的避雷器的动作次数。

（6）接地部分接地应良好。

此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。

具体的试验项目（其中有关避雷器部分是以阀型避雷器为例）如下1）测量接地部分的接地电阻。

2）避雷器标称电流下的残压试验。

3）避雷器工频放电电压试验。

4）避雷器密封试验等。

防雷接地检验测试的基本步骤一、前期准备工作前期准备工作是一个不可或缺的步骤，然而这一步骤却往往不被重视。

前期准备工作又可细分为两个阶段：（一）前期准备的第一阶段1．了解被检单位的情况。

这是一件必要的前期准备工作，是制定检测方案、签订协议、检测实施等后续工作的铺垫。

对被检单位的了解不一定要非常详细，但至少应了解其大概情况，如具体地址、规模、性质、类型等。

可以通过下列渠道了解被检单位的情况：①查看过去的档案资料; ②询问、打听; ③直接打电话询问等。

2．预备知识。

①简单了解和掌握与被检单位有关的专业知识，可以通过互联网、图书馆等查看有关的书籍、资料或请教内行人士。

②熟练掌握有关的规范、规定，包括国家标准规范、行业规范、国际规范（如IEC、IEEE的有关规定）以及有关的安全程序、操作规程等。

3．人员的配备。

根据企业的性质、行业特点，配备具有相应专业特长的检测技术人员。

4．工具和仪器的准备。

不同的设备、设施所需的检测设备也不同，如在易燃易爆的危险环境下测量接地电阻，最好使用脉冲电阻表，而不要用摇表。

熟练掌握所需仪器的使用方法，了解仪器的基本性能，并掌握仪器的危险等级、污染等级等特性，以在实际运用中多加注意。

另外，交通工具的准备、检修也很必要。

5．思想准备。

要充分考虑到检测过程中可能遇到的各种困难以及相应的对策或解决方法。

如在土质不良的环境下测量接地电阻、检测场所可能出现危险、检测仪器可能损坏等等。

（二）前期准备的第二阶段（准实施阶段）1．检订检测协议或合同。

协议或合同的内容要检测方、被检方双方商定，要符合《合同法》等有关法规，明确双方的责、权、利。

有些情况下，口头达成协议也是允许的。

2．制定检测方案。

方案要尽量定得细一些。

二、检测的实施这一阶段是检测的核心部分，也是最为辛苦繁顼的部分。

1．主动同被检单位（或称客户）出示有关证件和文件。

证件包括工作证、上岗证、执法证、收费员证、电工证等，各地的情况不一样，证件的种类也有所不同。

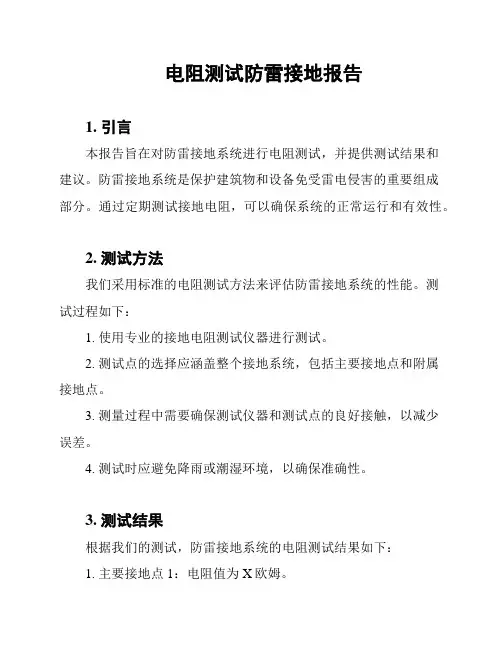

电阻测试防雷接地报告1. 引言本报告旨在对防雷接地系统进行电阻测试，并提供测试结果和建议。

防雷接地系统是保护建筑物和设备免受雷电侵害的重要组成部分。

通过定期测试接地电阻，可以确保系统的正常运行和有效性。

2. 测试方法我们采用标准的电阻测试方法来评估防雷接地系统的性能。

测试过程如下：1. 使用专业的接地电阻测试仪器进行测试。

2. 测试点的选择应涵盖整个接地系统，包括主要接地点和附属接地点。

3. 测量过程中需要确保测试仪器和测试点的良好接触，以减少误差。

4. 测试时应避免降雨或潮湿环境，以确保准确性。

3. 测试结果根据我们的测试，防雷接地系统的电阻测试结果如下：1. 主要接地点1：电阻值为X欧姆。

2. 主要接地点2：电阻值为Y欧姆。

3. 附属接地点1：电阻值为Z欧姆。

4. 附属接地点2：电阻值为W欧姆。

4. 结果分析根据相关标准，防雷接地系统的电阻应该在一定范围内，以确保其有效性。

根据我们的测试结果，所有测试点的电阻值均在合理范围内，符合标准要求。

因此，可以得出防雷接地系统正常运行且有效的结论。

5. 建议尽管测试结果显示防雷接地系统正常运行，我们仍建议以下措施以进一步提高系统的性能：1. 定期进行电阻测试，以确保系统的持续有效性。

2. 检查接地系统的连接和设备的状态，确保没有松动或腐蚀现象。

3. 如有需要，根据建筑物或设备的变化，进行必要的接地系统调整或升级。

6. 结论根据电阻测试结果和建议，可以得出以下结论：防雷接地系统经过测试，电阻值符合标准要求，系统正常运行且有效。

然而，为确保长期有效性，建议定期测试和维护接地系统。

通过采取适当的措施和保持良好的接地系统状态，可以进一步提高系统的防雷性能。

防雷接地电阻测定报告
引言
该报告旨在记录对防雷接地电阻的测定结果。

防雷接地电阻是用来评估建筑物或设备的接地系统是否良好的重要参数。

本次测定是基于独立决策并遵循简单策略的原则进行的。

测定方法
为了测定防雷接地电阻，我们采用了标准的电阻测量方法。

具体步骤如下：
1. 准备好测量设备，包括电阻测量仪和测试电极。

2. 将测试电极插入地面，并确保与待测接地系统良好接触。

3. 连接电阻测量仪并设置合适的测量范围。

4. 开始测量，并记录测量结果。

测定结果
根据我们的测量结果，防雷接地电阻为X欧姆（Ω）。

结论
根据本次测定结果，我们可以得出以下结论：
1. 防雷接地系统的电阻值在可接受范围内。

2. 防雷接地系统良好接地，能够有效保护建筑物或设备免受雷击。

建议
根据测定结果和结论，我们建议采取以下措施来进一步优化防雷接地系统：
1. 定期进行接地电阻的测量，确保系统的稳定性和可靠性。

2. 若接地电阻值超过可接受范围，及时进行维护和修复。

该报告仅供参考，我们建议在实施任何防雷接地系统改进措施之前，咨询专业的电气工程师或相关专家的意见。

---
注意：以上报告内容为示例，具体报告内容应根据实际测定结果和情况进行编写。

（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。

各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。

1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。

如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。

各个接地电极间的距离不小于20米。

原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。

该方法是所有接地电阻测量方法中准确度最高的。

4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。

（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。

因此，应当正确选择接地方法及测量接地电阻。

笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。

一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
