HYF2K隔绝式压缩氧呼吸器使用说明书手动补气按钮警告;本产品严禁被油污染！一、用途HYF2K隔绝式压缩氧呼吸器（以下简称呼吸器）是以压缩氧为气源的再生循环式呼吸保护装置。
它广泛的适用于石油、化工、水厂、钢厂、矿山、隧道工程等行业，供经过专门训练的人在有毒有害气体环境中（普通大气压）进行抢险、事故处理、救护工作时佩戴使用。
二、名义及含义三、主要技术参1、使用时间 2h2、氧气瓶水容积 1L氧气瓶在20Mpa时的贮气量≥20L3、定量供氧量≥1.4L/min4、自动补气流量（在20～5Mpa时）≥80L/min5、手动补气流量（在20～5Mpa时）≥80L/min6、自动排气压力 100～300Pa7、自动补气压力 - 100～-300Pa8、呼吸器重量(不包括氧气和CO2吸收剂) ≤7Kg9、呼吸器主体外形尺寸 345×345×190mm四、结构(图1如下)1、气路方框图2、供气原理1)供气方式在气路图虚线上方是呼吸器的高压供气系统，它有三种供气方式：一是调节器向气囊的定量供气；二是调节器向气囊的自动补气；三是调节器向气囊的手动补气。
当呼吸器正常工作时，打开气瓶，调节器就以≥1.4L/min的流量向气囊进行定量供气；10、如果劳动强度大、耗氧量高，定量供气不能满足人体吸气量，使气囊内产生负压，当气囊内负压值达到- 100～-300Pa时，调节器就会以≥80L/min 的流量向气囊进行自动补气：当气囊内发生N2、CO2积聚或调节器出现故障，不能正常供气时，可以用手按动调节器上方的手动按钮，调节器便以≥80L/min 的大流量向气囊进行手动补气。
应当特别注意的是，手动补气是一种应急供气方式。
由于手动补气流量极大，故不能长时间按压手动补给按钮（按压时间一般为2s左右）,也不能频繁按压手动补给按钮。
呼吸器的三种供气方式，确保了佩戴者的用气可靠安全，不会发生断氧情况。
2）单向循环原理气路图虚线下方是呼吸器的低压呼吸系统。
1、概述1．1产品特点：HYZ4G、HYZ2G系列隔绝式正压氧气呼吸器(以下简称呼吸器)是矿山救护队员用于个人呼吸保护的工作型和辅助工作型换代产品。
是在原苏联P30负压型氧气呼吸器基础上进行更新改造而成。
它具有高安全可靠性、高舒适性、方便拆装、方便维修、方便检查、价格低廉等特点。
汇集了国内仿苏P30负压型和德国BG4、美国Biopark等隔绝式正压型氧气呼吸器的优点，是当前国产的物美价廉的优质个人防护装备。
1．2主要用途与使用范围：主要用途：本呼吸器主要用于矿山救护队员在从事救援工作时，对其呼吸器官的保护，使之免受有害气体的伤害；亦可用于消防、石油、化工、冶金、交通、船舶、地铁、电力等部门受过专fin练的人员在有害气体环境中从事事故处理工作。
适用范围：a无氧、缺氧及任何受毒气、烟气、蒸气污染的大气环境中；b 20 4-2℃～+40±2。
C，相对湿度0一l00％，大气压力70～125Kpa大气环境中；1．3型号含义与基本参数：型号含义H Y Z 4／2 GH呼吸器Y气体种类(氧气)Z正压型4／2防护时间(4h／2h)G特征代号(隔绝式)基本参数：a．防护时间：2h／4n(09等劳动强度)b．氧气瓶额定工作压力：20Mpa 容积：2．5L／1．5L；c．呼吸系统正压为：0～700Pa；d．定量供氧量：1．4～1．6L／rain； (最大不超过1．71／rain)e．自动补给供氧量：不小于l00L／min；f．手动补给供氧量：不小于80L／min；g．自动补给阀开启上限压力：50～170Pa；h．自动排气阀开启压力：400～700Pa；l．二氧化碳吸收剂充填量：不少于2k∥1．2k9；j．冷却元件充填量：0．8K9；k．吸气温度：环境温度28℃以下时，加冷却元件不高于35℃，不加冷却元件不高于42℃；环境温度高于42‘0，加冷却元件不高于42℃，以上均指在中等劳动强度下工作：1、外型尺寸：485×370×110／470×360×llOmm；质量：不大于，11Kg／10kg。
HYZ 4G/HYZ 2G 隔绝式正压氧气呼吸器单位：兖矿救护大队主讲人：孟宪杰一、教学的内容HYZ 4、HYZ 2G系列隔绝式正压氧气呼吸器是矿山救护队员用于个人呼吸保护的工作型和辅助工作型换代产品。
是在原苏联P30负压型氧气呼吸器基础上进行更新改造而成。
它具有高安全可靠性、舒适性、方便拆装、维修、检查等特点。
汇集了国内仿苏P30负压型、德国BG4、美国BioPARK等隔绝式正压氧气呼吸器的优点，是当前国产的先进个人防护装备。
二、教学的目标及要求目标：主要从理论和实践两个方面，介绍HYZ 2G的工作原理、性能参数、适用范围、结构、佩戴方法及注意事项，使每个尽快了解、掌握本仪器的性能及使用。
要求：要求每个学员熟练掌握HYZ 2G的使用、佩戴方法及注意事项。
三、教学的课时数共计十六课时：四课时理论，十二课时实践操作。
四、教学的重点、难点重点：1.掌握HYZ 2G的工作原理、性能参数。
2.掌握HYZ 2G氧气呼吸器的拆装。
3.掌握HYZ 2G氧气呼吸器的校验。
4.掌握HYZ 2G氧气呼吸器的佩戴和使用方法。
难点：在教学中，让学员分组进行实践操作，对本仪器的性能、各部件的名称和作用了解，使每个学员尽快到达标准要求。
五、重点掌握的内容（一）用途：主要适用于煤矿救护队员从事救援工作时，保护呼吸器官，使之免受有害气体的伤害。
（二）使用范围1、在窄小的巷道使用，在救助他人时给被救人员使用或者备用2、缺氧及任何受毒气、烟气、空气污染的环境中使用3、-10℃～+40℃，相对湿度0～100%，大气压力70～125KPa的大气环境中（三）型号含义及基本参数1、型号含义H Y Z 2额定防护时间（h）（第二特征代号）正压式（第一特征代号）氧气（产品类型代号）呼吸器2、基本参数1、防护时间：4H/2H（中等劳动强度）2、氧气瓶工作压力：20MPa/20MPa3、氧气瓶容积：2.5/1.5L4、呼吸系统正压：0～700Pa5、定量供氧量：1.4～1.6L/min（最大不超过1.7L/min）6、自动补给供氧量：不小于100L/min7、手动补给供氧量：不小于80L/min8、自动补给开启上限压力：50～170Pa（5～17毫米水柱）（80～140Pa最佳）9、自动排气阀开启压力：400～700Pa（40～70毫米水柱）10、二氧化碳吸收剂充填量：不少于2Kg/1.2Kg11、冷却元件充填量：0.8Kg12、吸气温度：环境温度在28℃以下时，加装冷却元件不高于35℃，不加冷却元件不高于42℃；环境温度高于42℃时，加装冷却元件不高于42℃。

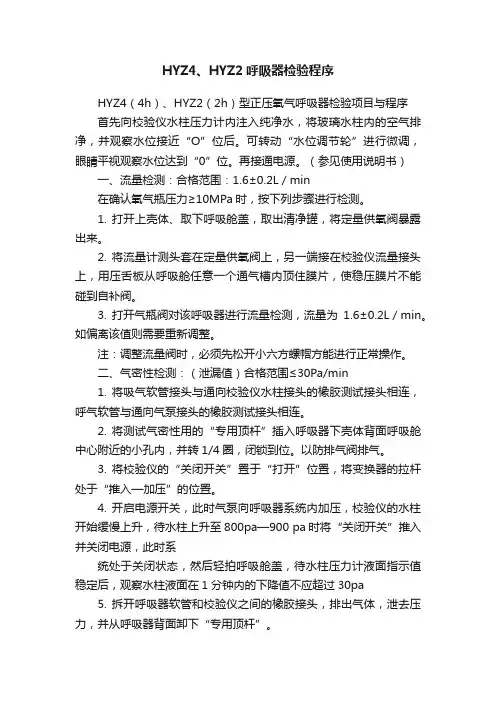

HYZ4、HYZ2呼吸器检验程序HYZ4（4h）、HYZ2（2h）型正压氧气呼吸器检验项目与程序首先向校验仪水柱压力计内注入纯净水，将玻璃水柱内的空气排净，并观察水位接近“O”位后。
可转动“水位调节轮”进行微调，眼睛平视观察水位达到“0”位。
再接通电源。
（参见使用说明书）一、流量检测：合格范围：1.6±0.2L／min在确认氧气瓶压力≥10MPa时，按下列步骤进行检测。
1. 打开上壳体、取下呼吸舱盖，取出清净罐，将定量供氧阀暴露出来。
2. 将流量计测头套在定量供氧阀上，另一端接在校验仪流量接头上，用压舌板从呼吸舱任意一个通气槽内顶住膜片，使稳压膜片不能碰到自补阀。
3. 打开气瓶阀对该呼吸器进行流量检测，流量为1.6±0.2L／min。
如偏离该值则需要重新调整。
注：调整流量阀时，必须先松开小六方螺帽方能进行正常操作。
二、气密性检测：（泄漏值）合格范围≤30Pa/min1. 将吸气软管接头与通向校验仪水柱接头的橡胶测试接头相连，呼气软管与通向气泵接头的橡胶测试接头相连。
2. 将测试气密性用的“专用顶杆”插入呼吸器下壳体背面呼吸舱中心附近的小孔内，并转1/4圈，闭锁到位。
以防排气阀排气。
3. 将校验仪的“关闭开关”置于“打开”位置，将变换器的拉杆处于“推入—加压”的位置。
4. 开启电源开关，此时气泵向呼吸器系统内加压，校验仪的水柱开始缓慢上升，待水柱上升至800pa—900 pa时将“关闭开关”推入并关闭电源，此时系统处于关闭状态，然后轻拍呼吸舱盖，待水柱压力计液面指示值稳定后，观察水柱液面在1分钟内的下降值不应超过30pa5. 拆开呼吸器软管和校验仪之间的橡胶接头，排出气体，泄去压力，并从呼吸器背面卸下“专用顶杆”。
注：在进行HYZ-2型呼吸器气密性检测时，须关闭报警器开关。
待正常背负时再将报警器开关打开。
三、自动排气阀开启压力检测：压力值合格范围: 400pa—700pa气密性测试合格后仍然连接好呼、吸软管与校验仪之间的橡胶接头，开启校验仪的电源，将“关闭开关”置于“打开”位置,气泵开始加压，此时水柱液面上升，直到水柱不能上升时为止（说明排气阀已开启并处于排气状态），此时水柱液面的压力读数即为本呼吸器的排气阀开启压力值。

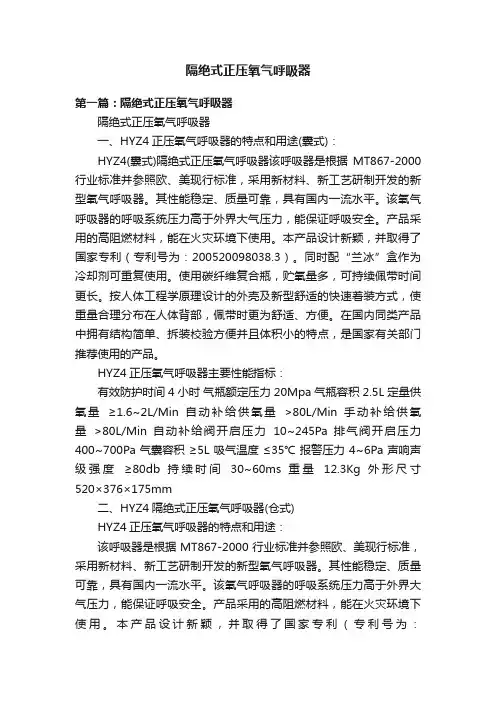

隔绝式正压氧气呼吸器第一篇：隔绝式正压氧气呼吸器隔绝式正压氧气呼吸器一、HYZ4正压氧气呼吸器的特点和用途(囊式)：HYZ4(囊式)隔绝式正压氧气呼吸器该呼吸器是根据MT867-2000行业标准并参照欧、美现行标准，采用新材料、新工艺研制开发的新型氧气呼吸器。
其性能稳定、质量可靠，具有国内一流水平。
该氧气呼吸器的呼吸系统压力高于外界大气压力，能保证呼吸安全。
产品采用的高阻燃材料，能在火灾环境下使用。
本产品设计新颖，并取得了国家专利（专利号为：200520098038.3）。
同时配“兰冰”盒作为冷却剂可重复使用。
使用碳纤维复合瓶，贮氧量多，可持续佩带时间更长。
按人体工程学原理设计的外壳及新型舒适的快速着装方式，使重量合理分布在人体背部，佩带时更为舒适、方便。
在国内同类产品中拥有结构简单、拆装校验方便并且体积小的特点，是国家有关部门推荐使用的产品。
HYZ4正压氧气呼吸器主要性能指标：有效防护时间 4小时气瓶额定压力 20Mpa 气瓶容积 2.5L 定量供氧量≥1.6~2L/Min 自动补给供氧量>80L/Min 手动补给供氧量>80L/Min 自动补给阀开启压力10~245Pa 排气阀开启压力400~700Pa 气囊容积≥5L 吸气温度≤35℃ 报警压力 4~6Pa 声响声级强度≥80db 持续时间30~60ms 重量12.3Kg 外形尺寸520×376×175mm二、HYZ4隔绝式正压氧气呼吸器(仓式)HYZ4正压氧气呼吸器的特点和用途：该呼吸器是根据MT867-2000行业标准并参照欧、美现行标准，采用新材料、新工艺研制开发的新型氧气呼吸器。
其性能稳定、质量可靠，具有国内一流水平。
该氧气呼吸器的呼吸系统压力高于外界大气压力，能保证呼吸安全。
产品采用的高阻燃材料，能在火灾环境下使用。
本产品设计新颖，并取得了国家专利（专利号为：200520098038.3）。
同时配“兰冰”盒作为冷却剂可重复使用。
正压式氧⽓呼吸器说明书1．概述1.1 产品特点：HYZ 4型正压式消防氧⽓呼吸器是最新研制开发的产品。
他充分吸收了国内外先进技术特点, 并结合我国煤矿现状，在产品结构设计上突出体现了体积⼩、重量轻、性能可靠、佩带舒适、使⽤维护⽅便等优点。
从⽽，更加适合于在井下巷道窄⼩环境中救护队员实际使⽤的需要。
1.2 主要⽤途及适⽤范围：主要适⽤于煤矿、化⼯、隧道、和⾼层建筑等在有毒、有害⽓体、缺氧的灾害环境抢险救灾、搜索探查⼯作中佩带使⽤。
1.3型号的组成及其代表意义：H Y Z 44⼩时Y为氧⽓H为呼吸器1.4 使⽤环境条件：——⼤⽓压⼒：（70~125）kPa；——相对湿度：0~100%；——温度：-20℃~60℃1.5 ⼯作条件：a、对HYZ4型正压式消防氧⽓呼吸器（以下简称呼吸器）应严格按《煤矿救护规程》、《氧⽓充填安全技术要求》、《矿⼭救护队管理办法》进⾏管理和使⽤。
b、劳动强度：中等，防护时间4h；重度，防护时间1h。
c、⾼压氧⽓瓶要⽤专⽤氧⽓充填泵充填，重新充填的氧⽓应符合GB8982—1998《医⽤氧》的规定，⽓瓶充填压⼒：（18~20）MPa。
d、清净罐中新更换的⼆氧化碳吸收剂应符合MT454—1995《压缩氧呼吸器和压缩氧⾃救器⽤⼆氧化碳吸收剂—氢氧化钙技术条件》的规定。
e、吸⽓冷却装置内应装满冰。
1.6 安全：a、清净罐内装有氢氧化钙的呼吸器，其系统必须密闭。
否则，由于吸收剂的失效，将会导致⼆氧化碳中毒事故。
b、清净罐内所填装的氢氧化钙须经检验合格的产品，未使⽤时间不得超过三个⽉。
若超过规定期限，在使⽤中会出现⼆氧化碳中毒事故。
c、清净罐使⽤⼀次后必须重新填装氢氧化钙。
即使佩带时间很短，仍必须更换新的氢氧化钙。
d、严禁在-20℃以下以及60℃以上的环境中使⽤。
否则，将会损害呼吸器性能，⽽导致⼈⾝事故的发⽣。
e、严禁压⼒超过0.05MPa（表压）的环境中使⽤呼吸器。
否则，在⾼⽓压情况下可能导致氧中毒事故。
第一章 HYZ-4正压氧气呼吸器的主要技术性能及工作原理HYZ-4正压氧气呼吸器，由于呼吸循环系统内的气压大于外界大气压，从而大大改善了人体呼吸防护功能和安全性能，最适合矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用，也可供国防、核工业、航天、石化、冶金、城建、隧道等行业中受过专门训练的人员在危及生命及健康的环境中从事预防或处理事故时使用。
一、适用范围气体环境：无氧、缺氧及毒气、烟雾、蒸汽污染的大气环境温度：－10℃～40℃大气压力： 75Kpa～125 Kpa相对湿度： 0～100％注：当核实环境后，应注意是否需要防护服和防护帽。
HYZ-4正压氧气呼吸器不允许在水下使用，使用时还应考虑我国相关的法律法规。
二、技术参数（1）防护性能模拟测试符合MT867－2000防护使用时间（中等体力劳动） 4h呼吸阻力（f＝20次/分每次呼吸量为1.5L）吸气 0～600Pa呼气≤600Pa（2）在20Mpa时的流量:定量供氧量≥1.4L/min手动补给流量＞80L/min自动补给流量＞80L/min（3）排气阀开启压力 400Pa～700Pa（4）自补阀开启压力 10Pa～245Pa（5）整机低压气密性 800Pa压力下压降≤30Pa/min（6）氧气瓶容积 2.2L工作压力 20Mpa贮气量 440L氧气纯度＞99.5％（体积比、无色无味）常压下允许的水蒸气含量≤50mg/m3（7）提示报警压力＞6Mpa（8）余压报警压力 4～6Mpa报警时间大约30s～60s声级＞70db（9）CO2吸收剂质量≥1.8kg（10）吸气温度≤35℃（环温26℃±2℃）（11）使用重量≤10.5 kg（12）外形尺寸（长×宽×高） 460×360×165三、工作原理HYZ-4正压氧气呼吸器的结构原理如下图：a. HYZ－4隔绝式正压氧气呼吸器是一种带有高压纯氧的气体再生装置。
HYZ2型正压氧气呼吸器的使用操作方法HYZ2型正压氧气呼吸器一、技术参数：1、额定防护时间：≥2h2、氧气瓶容积：1.5L3、储氧量：氧气压力在20MPa时，储氧量为：300L4、定量供氧量(在10Mpa压力测定) 为：1.6L/min±0.25、自动补给供氧量：＞80L/min6、手动补给供氧量：＞80L/min7、排气阀开启压力：400～700Pa8、自动补给阀开启压力：50～200Pa9、吸气温度：≤35℃10、二氧化碳吸收剂质量：0.9kg11、待机装备重量：8.5kg12、使用装备重量：10kg二、呼吸器的构造：HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。
1、供氧系统：由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。
2、低压呼吸循环系统：由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。
3、安全报警系统：由报警器、安全阀、肩挂压力表、限流器等组成。
4、壳体背带系统：由上、下壳体、背带及锁销等组成。
三、呼吸器的工作原理：HYZ2正压氧气呼吸器为闭路式循环呼吸系统。
所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后，供使用者进行呼吸，如此反复循环，整个呼吸过程与外界大气完全隔绝。
呼吸器工作原理图工作原理图打开氧气瓶开关，高压氧气经减压器减压后连续不断地进入呼吸舱，供呼吸使用。
当使用者吸气时，气体从呼吸舱出来，经冷却罐降温后，从吸气软管进入面罩到肺部；当使用者呼气时，气体从肺部呼出到面罩，经呼气软管，再到清净罐；使用者呼出气体中的CO２与氢氧化钙产生化学反应，CO２气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸，完成一次呼吸循环。
呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力（即正压）。
呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动，改变呼吸舱容积，当呼吸舱内气压降低时，自动补给阀会自动开启向呼吸舱内补充氧气；反之，呼吸舱内气压升高时，排气阀会自动开启，将多余气体排出大气中。
（一）氧气呼吸器技术参数1.使用时间：2h2.使用工作压力：20MPa3.氧化瓶容积：1.6L4.氧气贮量：320L5.呼吸量：10～75L/min6.呼吸压力：0～700Pa7.动态排气压力：＜800Pa8. CO₂吸收剂质量：1.3kg9.最终CO₂穿透量：＜1%10.定量供氧量：1.4±0.1L/min（可调）11.自动补给量：＞150L/min12.手动补给量：＞80L/min13.外形尺寸：470mm×350mm×170mm14.重量：7.7kg（二）呼吸器校验仪（ORT-III 便携检验仪）：技术参数1.大流量：20～200L/min2.5级2.小流量：0.2～2.5L/min2.5级3.中压测量：0～2.5MPa2.5级4.低压测量：±1000Pa（～±100毫米水柱）5.电源：交流220V 50Hz 5A6.外形尺寸：320mm×280mm×430mm7.重量：14kg（三）氧气充填泵（AE102A）：主要技术参数1.最大排气压力：30MPa2.吸入条件下的排气量：3L/min3.级数：2级4.最大压缩比：85.曲轴转数：440min6.柱塞行程：30mm7.柱塞直径：一级Φ18mm 二级Φ12mm8.外形尺寸：940mm×500mm×700mm9.重量：120kg（四）呼吸器干燥箱技术参数1.使用电压：220V2.最大耗电量：1200W3.恒温精度：50℃±2℃4.出气口数量：10个5.单口排气量：＞50L/min6.外形尺寸：630mm×300mm×680mm7.重量：＜50kg（五）40L气瓶技术参数1.钢瓶规格：40L2.产品自重：约55kg（不含瓶阀瓶帽的重量）3.材料：34Mn2V4.设计壁厚：5.8（mm）壁厚5.水测试压力：22.5mpa6.贮气量：4400L7.尺寸：直径21.9cm×瓶身高132cm8.重量：55kg（六）2.2L气瓶技术参数1.公称容量：2.2L2.公称直径：Φ120mm3.公称长度：320mm4.公称工作压力：20MPa5.水压试验压力：33.4MPa（七）压缩氧自救器（ZY-45）：技术参数1.防护时间：55W 45min2.定量供养：＞1.2L/min3.自动供氧：＞60L/min4.手动供氧：＞60L/min5.氧气瓶容积：0.4L6.氧气瓶额定压力：20MPa7.储气量：＞80L8.自动排气压力：150～300Pa9.外形尺寸：225mm×177mm×96mm10.重量：2.1kg。
HY—240型正压氧气呼吸器一、简介呼吸器是人体呼吸的安全保护装备。
主要用于矿山、冶金、石油、化工、消防等行业，当有毒、有害气体出现时，供专业人员抢险救灾使用。
在煤矿企业中氧气呼吸器是救护指战员必备的安全防护装备，主要供救护队用来处理矿井各类突发的灾变事故时使用，保证煤矿的安全生产。
从1953年起至80年代末、90年代初，我国绝大部分煤矿救护队在抢险救灾中使用国内生产的隔绝循环式氧气呼吸器。
由于该种呼吸器在人吸气时造成呼吸系统内出现负压，当系统出现泄漏时，极易造成外界有毒气体漏入呼吸系统内，很难保证呼吸系统内的毒气在安全允许浓度，因此，使用该种呼吸器对灾区的有毒气体浓度有一定的要求，由于灾变环境是随机的，毒气的浓度、成份无法加以控制，有时会超过允许浓度几百、几千倍，因此负压型呼吸器存在很大的安全隐患，近几年国内、外都研制出了正压呼吸器。
由于负压型氧气呼吸器不安全隐患的存在，因此《煤矿安全规程》第505条明确规定推广使用正压氧气呼吸器。
我国及欧美等国从90年代相继研制成功了正压氧气呼吸器。
由于欧美等国的正压氧气呼吸器救护队普遍反映体积、重量都较大，不适合在为煤矿狭窄巷道中推广使用，也不适合中国人体形。
所以，正压氧气呼吸器在国内发展的趋势是：力求体积小、重量轻、性能可靠、佩带舒适、使用维护方便的正压氧气呼吸器。
HY-240型正压氧气呼吸器是河南方圆公司进行改制的产品，它利用先进的工艺技术，结合国内煤矿特点，在产品结构设计上突出体现了：体积小、重量轻、性能可靠、佩带舒适、使用维护方便等特点（这就是HY—240的优点）。
二、氧气呼吸器氧气呼吸器统称为隔绝再生循环式氧气呼吸器，氧气呼吸器按人体吸气时低压系统的压力大小和氧气的来源，分为以下三种：1、负压型氧气呼吸器；2、正压型氧气呼吸器；3、化学氧呼吸器。
我国最早使用的是日本产氧气呼吸器，到1953年后，先引进苏联的PKK—1和PKK—2呼吸器，后仿制出国产化的AHG—2、AHG—4、AHG—3、AHY—6型呼吸器，另外还有AHG—4A型、AHG —4A改造型等至今仍然在大量使用。
