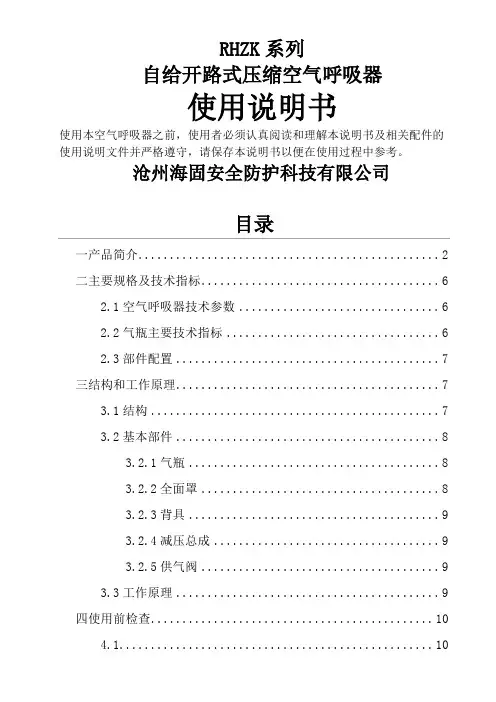

RHZK系列自给开路式压缩空气呼吸器使用说明书使用本空气呼吸器之前，使用者必须认真阅读和理解本说明书及相关配件的使用说明文件并严格遵守，请保存本说明书以便在使用过程中参考。

沧州海固安全防护科技有限公司目录一产品简介 (2)二主要规格及技术指标 (6)2.1空气呼吸器技术参数 (6)2.2气瓶主要技术指标 (6)2.3部件配置 (7)三结构和工作原理 (7)3.1结构 (7)3.2基本部件 (8)3.2.1气瓶 (8)3.2.2全面罩 (8)3.2.3背具 (9)3.2.4减压总成 (9)3.2.5供气阀 (9)3.3工作原理 (9)四使用前检查 (10)4.1 (10)4.2 (10)4.3 (10)4.4 (10)4.5 (10)4.6 (10)4.7 (10)4.8 (10)4.9 (10)五安装与佩戴方法 (11)六日常维护 (13)6.1气瓶和瓶头阀 (13)6.2减压总成 (13)6.3全面罩 (13)6.4供气阀 (13)七保管 (13)7.1 (13)7.2 (13)7.3 (13)7.4 (13)7.5 (13)八故障排除 (14)九随机文件 (14)一产品简介RHZK自给开路式压缩空气呼吸器，广泛用于化工、船舶、石油、冶炼、仓库、实验室、矿山等部门，使抢险救援人员在浓烟、毒气、蒸汽或缺氧的各种环境中可以安全有效地进行灭火、抢险、救灾和救护工作。

RHZK自给开路式压缩空气呼吸器，（以下简称空气呼吸器）是一种正压式呼吸保护装置。

它配备有视野广阔、明亮、与面部贴合良好、气密的全面罩。

使用过程中，全面罩内的压力始终大于周围的大气压力，因此佩戴RHZK空气呼吸器安全可靠。

空气呼吸器在佩戴时左胸前设有余压警报器，当气瓶压力在规定标准以下时，可向佩戴者发出声响信号，便于使用人员及时撤离现场。

由于余压报警器在佩戴者胸前，即使现场有多台空气呼吸器发出报警音响，也能非常方便地区分是谁佩戴的空气呼吸器警报器报警，增强了产品使用安全性。

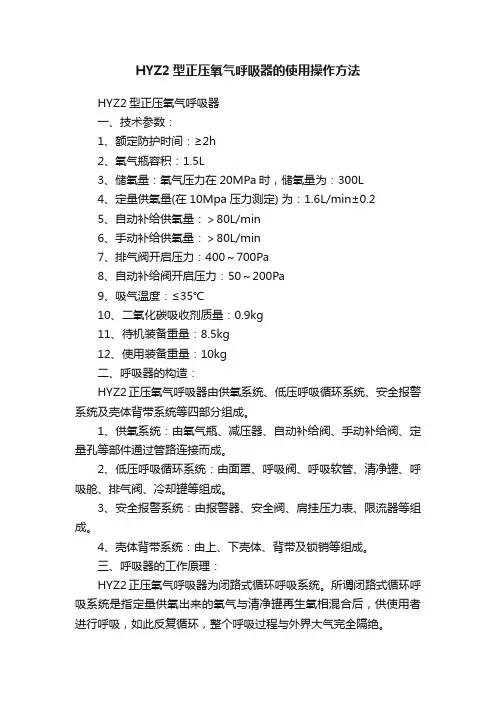

HYZ2型正压氧气呼吸器的使用操作方法HYZ2型正压氧气呼吸器一、技术参数：1、额定防护时间：≥2h2、氧气瓶容积：1.5L3、储氧量：氧气压力在20MPa时，储氧量为：300L4、定量供氧量(在10Mpa压力测定) 为：1.6L/min±0.25、自动补给供氧量：＞80L/min6、手动补给供氧量：＞80L/min7、排气阀开启压力：400～700Pa8、自动补给阀开启压力：50～200Pa9、吸气温度：≤35℃10、二氧化碳吸收剂质量：0.9kg11、待机装备重量：8.5kg12、使用装备重量：10kg二、呼吸器的构造：HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。

1、供氧系统：由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。

2、低压呼吸循环系统：由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。

3、安全报警系统：由报警器、安全阀、肩挂压力表、限流器等组成。

4、壳体背带系统：由上、下壳体、背带及锁销等组成。

三、呼吸器的工作原理：HYZ2正压氧气呼吸器为闭路式循环呼吸系统。

所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后，供使用者进行呼吸，如此反复循环，整个呼吸过程与外界大气完全隔绝。

呼吸器工作原理图工作原理图打开氧气瓶开关，高压氧气经减压器减压后连续不断地进入呼吸舱，供呼吸使用。

当使用者吸气时，气体从呼吸舱出来，经冷却罐降温后，从吸气软管进入面罩到肺部；当使用者呼气时，气体从肺部呼出到面罩，经呼气软管，再到清净罐；使用者呼出气体中的CO２与氢氧化钙产生化学反应，CO２气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸，完成一次呼吸循环。

呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力（即正压）。

呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动，改变呼吸舱容积，当呼吸舱内气压降低时，自动补给阀会自动开启向呼吸舱内补充氧气；反之，呼吸舱内气压升高时，排气阀会自动开启，将多余气体排出大气中。

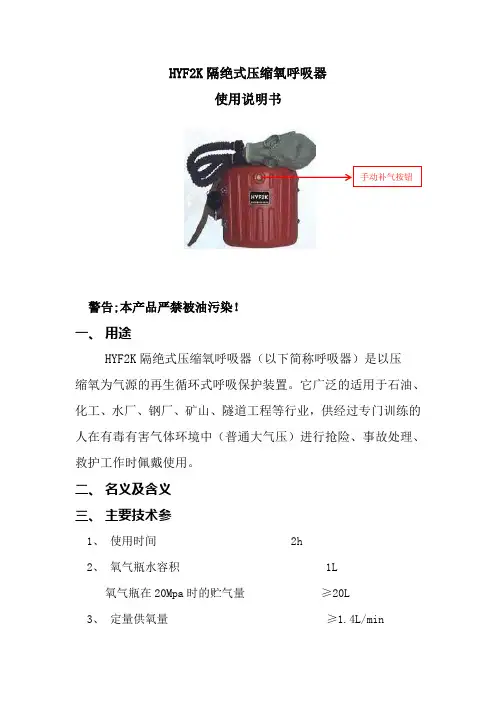

HYF2K隔绝式压缩氧呼吸器使用说明书手动补气按钮警告;本产品严禁被油污染！一、用途HYF2K隔绝式压缩氧呼吸器（以下简称呼吸器）是以压缩氧为气源的再生循环式呼吸保护装置。

它广泛的适用于石油、化工、水厂、钢厂、矿山、隧道工程等行业，供经过专门训练的人在有毒有害气体环境中（普通大气压）进行抢险、事故处理、救护工作时佩戴使用。

二、名义及含义三、主要技术参1、使用时间 2h2、氧气瓶水容积 1L氧气瓶在20Mpa时的贮气量≥20L3、定量供氧量≥1.4L/min4、自动补气流量（在20～5Mpa时）≥80L/min5、手动补气流量（在20～5Mpa时）≥80L/min6、自动排气压力 100～300Pa7、自动补气压力 - 100～-300Pa8、呼吸器重量(不包括氧气和CO2吸收剂) ≤7Kg9、呼吸器主体外形尺寸 345×345×190mm四、结构(图1如下)1、气路方框图2、供气原理1)供气方式在气路图虚线上方是呼吸器的高压供气系统，它有三种供气方式：一是调节器向气囊的定量供气；二是调节器向气囊的自动补气；三是调节器向气囊的手动补气。

当呼吸器正常工作时，打开气瓶，调节器就以≥1.4L/min的流量向气囊进行定量供气；10、如果劳动强度大、耗氧量高，定量供气不能满足人体吸气量，使气囊内产生负压，当气囊内负压值达到- 100～-300Pa时，调节器就会以≥80L/min 的流量向气囊进行自动补气：当气囊内发生N2、CO2积聚或调节器出现故障，不能正常供气时，可以用手按动调节器上方的手动按钮，调节器便以≥80L/min 的大流量向气囊进行手动补气。

应当特别注意的是，手动补气是一种应急供气方式。

由于手动补气流量极大，故不能长时间按压手动补给按钮（按压时间一般为2s左右）,也不能频繁按压手动补给按钮。

呼吸器的三种供气方式，确保了佩戴者的用气可靠安全，不会发生断氧情况。

2）单向循环原理气路图虚线下方是呼吸器的低压呼吸系统。

正压式氧气呼吸器说明书11．概述1.1 产品特点：HYZ 4型正压式消防氧气呼吸器是最新研制开发的产品。

她充分吸收了国内外先进技术特点, 并结合中国煤矿现状，在产品结构设计上突出体现了体积小、重量轻、性能可靠、佩带舒适、使用维护方便等优点。

从而，更加适合于在井下巷道窄小环境中救护队员实际使用的需要。

1.2 主要用途及适用范围：主要适用于煤矿、化工、隧道、和高层建筑等在有毒、有害气体、缺氧的灾害环境抢险救灾、搜索探查工作中佩带使用。

1.3型号的组成及其代表意义：H Y Z 44小时Y为氧气H为呼吸器1.4 使用环境条件：——大气压力：（70~125）kPa；——相对湿度：0~100%；——温度：-20℃~60℃1.5 工作条件：a、对HYZ4型正压式消防氧气呼吸器（以下简称呼吸器）应严格按《煤矿救护规程》、《氧气充填安全技术要求》、《矿山救护队管理办法》进行管理和使用。

b、劳动强度：中等，防护时间4h；重度，防护时间1h。

c、高压氧气瓶要用专用氧气充填泵充填，重新充填的氧气应符合GB8982—1998《医用氧》的规定，气瓶充填压力：（18~20）MPa。

d、清净罐中新更换的二氧化碳吸收剂应符合MT454—1995《压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂—氢氧化钙技术条件》的规定。

e、吸气冷却装置内应装满冰。

1.6 安全：a、清净罐内装有氢氧化钙的呼吸器，其系统必须密闭。

否则，由于吸收剂的失效，将会导致二氧化碳中毒事故。

b、清净罐内所填装的氢氧化钙须经检验合格的产品，未使用时间不得超过三个月。

若超过规定期限，在使用中会出现二氧化碳中毒事故。

c、清净罐使用一次后必须重新填装氢氧化钙。

即使佩带时间很短，仍必须更换新的氢氧化钙。

d、严禁在-20℃以下以及60℃以上的环境中使用。

否则，将会损害呼吸器性能，而导致人身事故的发生。

e、严禁压力超过0.05MPa（表压）的环境中使用呼吸器。

否则，在高气压情况下可能导致氧中毒事故。

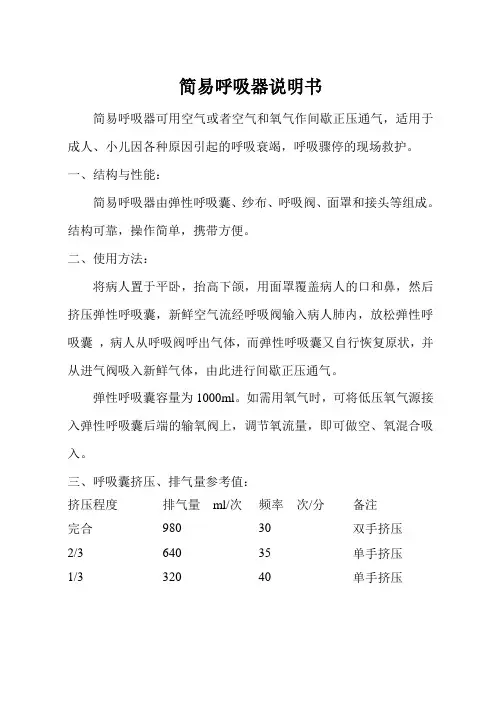

简易呼吸器说明书
简易呼吸器可用空气或者空气和氧气作间歇正压通气，适用于成人、小儿因各种原因引起的呼吸衰竭，呼吸骤停的现场救护。

一、结构与性能：
简易呼吸器由弹性呼吸囊、纱布、呼吸阀、面罩和接头等组成。

结构可靠，操作简单，携带方便。

二、使用方法：
将病人置于平卧，抬高下颌，用面罩覆盖病人的口和鼻，然后挤压弹性呼吸囊，新鲜空气流经呼吸阀输入病人肺内，放松弹性呼吸囊，病人从呼吸阀呼出气体，而弹性呼吸囊又自行恢复原状，并从进气阀吸入新鲜气体，由此进行间歇正压通气。

弹性呼吸囊容量为1000ml。

如需用氧气时，可将低压氧气源接入弹性呼吸囊后端的输氧阀上，调节氧流量，即可做空、氧混合吸入。

三、呼吸囊挤压、排气量参考值：
挤压程度排气量ml/次频率次/分备注
完合980 30 双手挤压
2/3 640 35 单手挤压
1/3 320 40 单手挤压。

海固RHZYN240C(HYZ4C)型正压式氧气呼吸器(仓式)产品使用说明书使用本正压式氧气呼吸器之前，使用者必须认真阅读和理解本说明书并严格遵守相关内容，请保存本说明书以便在使用过程中参考沧州海固安全防护科技有限公司目录一产品概述 (2)二主要技术参数 (2)三结构特征与工作原理 (4)3.1总体结构及其工作原理、工作特征 (4)3.1.1呼吸器结构 (4)3.1.2呼吸器系统结构 (4)3.1.3工作原理 (5)3.2主要部件或功能单元结构、作用及其工作原理 (6)四使用方法 (10)4.1使用前检查 (10)4.2佩带呼吸器 (10)4.3警示信号与卸装 (10)4.4呼吸器性能检验及其方法 (11)五日常维护保养 (13)5.1拆卸 (13)5.2清洗消毒 (13)5.3组装呼吸器 (13)六运输、贮存 (14)6.1运输 (14)6.2贮存 (14)七随机文件 (14)生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号一产品概述海固RHZYN240C型仓式正压式氧气呼吸器（以下简称呼吸器）是一款结合高新技术，提供正压氧气源的隔绝再生式个人呼吸防护装备。

具有高安全可靠性，高舒适性，配置结构紧凑，使用维护方便等优点。

可用于消防、石油、煤矿、化工、冶金、交通、船舶等部门，使作业人员在无氧、缺氧及任何受毒气、烟气、蒸汽污染的大气环境中从事事故处理工作。

使用及环境条件：a.必须使用医用氧气；b.清净罐内氢氧化钙必须装满、装实、密封；c.严禁接触油类及腐蚀性介质；d.无氧、缺氧及任何受毒气、烟气、蒸汽污染，-10℃～40℃，相对湿度0～100%，大气压力70～120KPa的大气环境中。

二主要技术参数额定工作时间：240min质量：10kg（不含氢氧化钙，氧气）外型尺寸：560×370×160mm（长×宽×高）气瓶容积：2.4L额定工作压力：20MPa贮气量：500L呼吸量：30L/min呼气阻力：≤600Pa吸气阻力：0~600Pa吸气中氧气浓度：＞21%吸气中二氧化碳含量：＜1%排气阀开启压力：400～700Pa自动补给阀开启压力：50～245Pa定量供氧量：1.6±0.1L/min自动补给供氧量：＞100L/min报警压力：4~6MPa；声量级：≥80db产品展示：生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号三结构特征与工作原理3.1总体结构及其工作原理、工作特征呼吸器结构（图一）3.1.13.1.2呼吸器系统结构（图二）生产商：沧州海固安全防护科技有限公司地址：沧州市海河西路葡香园科技园区8号图二呼吸器主要由高压、中压、低压系统及其它四部分组成：高压系统：主要由氧气瓶、气瓶开关、分配器的高压腔、手动补给阀、传感器高压腔组成。

呼吸器说明书(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--氧气呼吸器使用说明产品概述：1、行业范围：正压氧气呼吸器主要适用于矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用。

也可供国防. 核工业.航天. 石化. 冶金. 城建. 隧道等行业中受过专门训练的人员在危及健康的环境中从事预防或处理事故时使用。

2、环境：气体环境中存在无氧、缺氧、或有毒，有害的气体，或是有毒气，烟雾，蒸汽污染的大气环境。

3、温度范围：–20℃ ~ 60℃。

4、相对湿度： 0 ~ 100%。

5、大气范围： 75kp ~ 125kp.使用条件对呼吸器的影响：1、温度：在规定温度范围里使用，呼吸器的各项性能指标均能达到最佳状态，而且不会对呼吸器本身造成任何影响。

温度太低，容易造成呼吸器内塑料橡胶制品的“硬化”，密封圈会失去弹性，影响呼吸器的气密性；温度太高，会加速呼吸器内塑料橡胶制品的“老化”影响呼吸器的使用寿命。

相对湿度：呼吸器在极其干燥的环境中可以正常使用，反之，如果需要，呼吸器可短时间浸没到水中使用。

2、大气压强：在有些地方海拔比较高，空气比较稀薄。

大气压强比较低（平均大气压强为80kpa），在这种环境中呼吸器可以正常使用。

技术参数：1、额定防护时间：≥4h2、最高工作压力：20Mpa3、气瓶容积：升4、额定贮氧量：540L5、自动补给供氧量：>100L/min6、手动补给供氧量：>80Lmin7、自动排气阀开启压力： 400pa ~ 700pa8、自动补给阀开启压力：50pa ~ 200pa9、定量供氧量：min ~ min10、吸气温度：≤35℃11、二氧化碳吸收剂质量：12、待机装备重量：13、使用装备重量：13kg14、外型尺寸：580mm×395mm×170mm结构说明：根据正压氧呼吸器内各零部件所起的不同作用，我们将呼吸器分为四大系统。

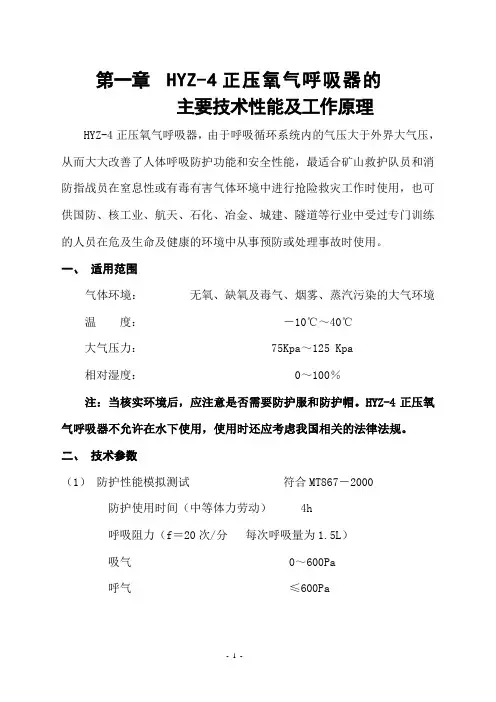

第一章 HYZ-4正压氧气呼吸器的主要技术性能及工作原理HYZ-4正压氧气呼吸器，由于呼吸循环系统内的气压大于外界大气压，从而大大改善了人体呼吸防护功能和安全性能，最适合矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用，也可供国防、核工业、航天、石化、冶金、城建、隧道等行业中受过专门训练的人员在危及生命及健康的环境中从事预防或处理事故时使用。

一、适用范围气体环境：无氧、缺氧及毒气、烟雾、蒸汽污染的大气环境温度：－10℃～40℃大气压力： 75Kpa～125 Kpa相对湿度： 0～100％注：当核实环境后，应注意是否需要防护服和防护帽。

HYZ-4正压氧气呼吸器不允许在水下使用，使用时还应考虑我国相关的法律法规。

二、技术参数（1）防护性能模拟测试符合MT867－2000防护使用时间（中等体力劳动） 4h呼吸阻力（f＝20次/分每次呼吸量为1.5L）吸气 0～600Pa呼气≤600Pa（2）在20Mpa时的流量:定量供氧量≥1.4L/min手动补给流量＞80L/min自动补给流量＞80L/min（3）排气阀开启压力 400Pa～700Pa（4）自补阀开启压力 10Pa～245Pa（5）整机低压气密性 800Pa压力下压降≤30Pa/min（6）氧气瓶容积 2.2L工作压力 20Mpa贮气量 440L氧气纯度＞99.5％（体积比、无色无味）常压下允许的水蒸气含量≤50mg/m3（7）提示报警压力＞6Mpa（8）余压报警压力 4～6Mpa报警时间大约30s～60s声级＞70db（9）CO2吸收剂质量≥1.8kg（10）吸气温度≤35℃（环温26℃±2℃）（11）使用重量≤10.5 kg（12）外形尺寸（长×宽×高） 460×360×165三、工作原理HYZ-4正压氧气呼吸器的结构原理如下图：a. HYZ－4隔绝式正压氧气呼吸器是一种带有高压纯氧的气体再生装置。

RHZK系列自给开路式压缩空气呼吸器使用说明书使用本空气呼吸器之前，使用者必须认真阅读和理解本说明书及相关配件的使用说明文件并严格遵守，请保存本说明书以便在使用过程中参考。

沧州海固安全防护科技有限公司目录一产品简介 (2)二主要规格及技术指标 (6)2.1 空气呼吸器技术参数 (6)2.2 气瓶主要技术指标 (6)2.3 部件配置 (7)三结构和工作原理 (7)3.1 结构 (7)3.2 基本部件 (8)3.2.1 气瓶 (8)3.2.2 全面罩 (8)3.2.3 背具 (9)3.2.4 减压总成 (9)3.2.5 供气阀 (9)3.3 工作原理 (9)四使用前检查 (10)4.1 (10)4.2 (10)4.3 (10)4.4 (10)4.5 (10)4.6 (10)4.7 (10)4.8 (10)4.9 (10)五安装与佩戴方法 (11)六日常维护 (13)6.1气瓶和瓶头阀 (13)6.2减压总成 (13)6.3全面罩 (13)6.4供气阀 (13)七保管 (13)7.1 (13)7.2 (13)7.3 (13)7.4 (13)7.5 (13)八故障排除 (14)九随机文件 (14)一产品简介RHZK自给开路式压缩空气呼吸器，广泛用于化工、船舶、石油、冶炼、仓库、实验室、矿山等部门，使抢险救援人员在浓烟、毒气、蒸汽或缺氧的各种环境中可以安全有效地进行灭火、抢险、救灾和救护工作。

RHZK自给开路式压缩空气呼吸器，（以下简称空气呼吸器）是一种正压式呼吸保护装置。

它配备有视野广阔、明亮、与面部贴合良好、气密的全面罩。

使用过程中，全面罩内的压力始终大于周围的大气压力，因此佩戴RHZK空气呼吸器安全可靠。

空气呼吸器在佩戴时左胸前设有余压警报器，当气瓶压力在规定标准以下时，可向佩戴者发出声响信号，便于使用人员及时撤离现场。

由于余压报警器在佩戴者胸前，即使现场有多台空气呼吸器发出报警音响，也能非常方便地区分是谁佩戴的空气呼吸器警报器报警，增强了产品使用安全性。

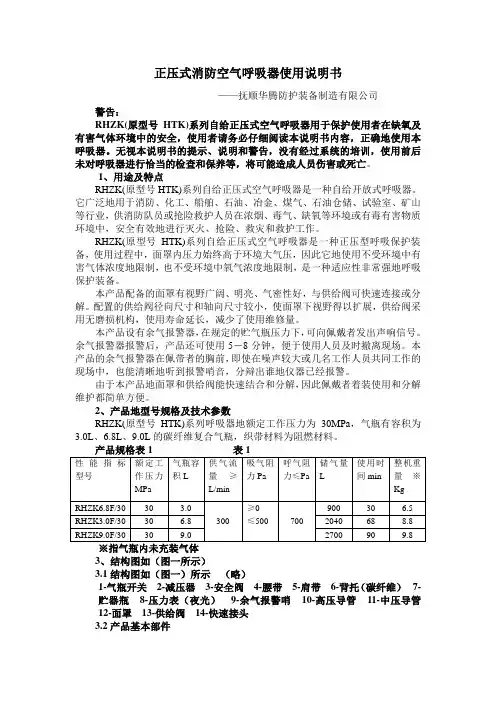

正压式消防空气呼吸器使用说明书——抚顺华腾防护装备制造有限公司警告：RHZK(原型号HTK)系列自给正压式空气呼吸器用于保护使用者在缺氧及有害气体环境中的安全，使用者请务必仔细阅读本说明书内容，正确地使用本呼吸器。

无视本说明书的提示、说明和警告，没有经过系统的培训，使用前后未对呼吸器进行恰当的检查和保养等，将可能造成人员伤害或死亡。

1、用途及特点RHZK(原型号HTK)系列自给正压式空气呼吸器是一种自给开放式呼吸器。

它广泛地用于消防、化工、船舶、石油、冶金、煤气、石油仓储、试验室、矿山等行业，供消防队员或抢险救护人员在浓烟、毒气、缺氧等环境或有毒有害物质环境中，安全有效地进行灭火、抢险、救灾和救护工作。

RHZK(原型号HTK)系列自给正压式空气呼吸器是一种正压型呼吸保护装备，使用过程中，面罩内压力始终高于环境大气压，因此它地使用不受环境中有害气体浓度地限制，也不受环境中氧气浓度地限制，是一种适应性非常强地呼吸保护装备。

本产品配备的面罩有视野广阔、明亮、气密性好，与供给阀可快速连接或分解。

配置的供给阀径向尺寸和轴向尺寸较小，使面罩下视野得以扩展，供给阀采用无磨损机构，使用寿命延长，减少了使用维修量。

本产品设有余气报警器，在规定的贮气瓶压力下，可向佩戴者发出声响信号。

余气报警器报警后，产品还可使用5－8分钟，便于使用人员及时撤离现场。

本产品的余气报警器在佩带者的胸前，即使在噪声较大或几名工作人员共同工作的现场中，也能清晰地听到报警哨音，分辩出谁地仪器已经报警。

由于本产品地面罩和供给阀能快速结合和分解，因此佩戴者着装使用和分解维护都简单方便。

2、产品地型号规格及技术参数RHZK(原型号HTK)系列呼吸器地额定工作压力为30MPa，气瓶有容积为3.0L、6.8L、9.0L的碳纤维复合气瓶，织带材料为阻燃材料。

3、结构图如（图一所示）3.1结构图如（图一）所示（略）1-气瓶开关2-减压器3-安全阀4-腰带5-肩带6-背托（碳纤维）7-贮器瓶8-压力表（夜光）9-余气报警哨10-高压导管11-中压导管12-面罩13-供给阀14-快速接头3.2产品基本部件3.2.1贮气瓶与气瓶阀贮气瓶使贮存供人体呼吸用压缩空气的高压容器，碳纤维缠绕铝合金内胆气瓶，气瓶制造符合：Q/SGMT0001-2001标准，气瓶阀逆时针旋转为开启，反则为关闭。

PB—240正压氧气呼吸器技术操作规程2009-08-28 14:44:33 作者：qingqingyuan来源：浏览次数：6 网友评论 0 条PB—240正压氧气呼吸器技术操作规程（一）、一般规定：第1条 PB—240正压呼吸器为四小时氧气呼吸器的一种，是与大气隔绝的呼吸保护器具，必须由经过专门训练的专业人员佩用。

第2条 PB—240正压呼吸器佩用前，必PB—240正压氧气呼吸器技术操作规程（一）、一般规定：第1条 PB—240正压呼吸器为四小时氧气呼吸器的一种，是与大气隔绝的呼吸保护器具，必须由经过专门训练的专业人员佩用。

第2条 PB—240正压呼吸器佩用前，必须对整机进行前10项检查，应达到标准规定的技术性能，同时，附件必须齐全，性能，并备好冷却剂（冰块）。

第3条佩用PB—240正压呼吸器时，严禁摘掉面罩讲话，一切工作和行动中都必须严格地使用规定的音响信号和手势进行联络。

第4条在未有弄清有无有害气体的情况下，必须事先佩戴好PB—240正压呼吸器方准行动。

（二）、佩戴：第5条平时应将PB—240正压呼吸器口具朝里仰放在着装台的固定位置上（即上盖朝下，呼吸软管和背带理顺放在外壳上，腰带相对折叠在呼吸软管和背带上）。

第6条佩带者面向呼吸器，首先分开腰带和背带，然后拉出呼吸软管放下到垂直位置。

第7条佩戴者两手分别由背带里握住呼吸器的两侧，将其举过头顶后脑勺处，然后迅速松开，同时两臂向外伸开，使呼吸器滑落在背上，两肩套在背带里。

第8条系好腰带，检查附件（信号装置、防烟眼镜、颈带、备用冰块等）是否齐全。

（三）、战前检查：第9条矿山救护小队在进入灾区前，全体指战员必须对PB—240正压呼吸器作战前检查。

1、按四小时氧气呼吸器战前检查顺序和方法做9项检查：队员互检，检查呼吸阀和吸气阀的灵活性，逆向气密性和整机气密性，打开氧气瓶开关，并将手轮回转半圈；检查减压器定量孔流量，自动肺启闭动作情况和手动补给阀开启动作情况以及启动排气阀开启动作情况，检查压力表指示数值，计算氧气瓶内的氧气储存量；进入温度高于26摄氏度的区域作业前应检查是否装有冰块降温剂。

RHZK系列自给开路式压缩空气呼吸器使用说明书使用本空气呼吸器之前，使用者必须认真阅读和理解本说明书及相关配件的使用说明文件并严格遵守，请保存本说明书以便在使用过程中参考。

沧州海固安全防护科技有限公司目录一产品简介 (2)二主要规格及技术指标 (6)2.1 空气呼吸器技术参数 (6)2.2 气瓶主要技术指标 (6)2.3 部件配置 (7)三结构和工作原理 (7)3.1 结构 (7)3.2 基本部件 (8)3.2.1 气瓶 (8)3.2.2 全面罩 (8)3.2.3 背具 (9)3.2.4 减压总成 (9)3.2.5 供气阀 (9)3.3 工作原理 (9)四使用前检查 (10)4.1 (10)4.2 (10)4.3 (10)4.4 (10)4.5 (10)4.6 (10)4.7 (10)4.8 (10)4.9 (10)五安装与佩戴方法 (11)六日常维护 (13)6.1气瓶和瓶头阀 (13)6.2减压总成 (13)6.3全面罩 (13)6.4供气阀 (13)七保管 (13)7.1 (13)7.2 (13)7.3 (13)7.4 (13)7.5 (13)八故障排除 (14)九随机文件 (14)一产品简介RHZK自给开路式压缩空气呼吸器，广泛用于化工、船舶、石油、冶炼、仓库、实验室、矿山等部门，使抢险救援人员在浓烟、毒气、蒸汽或缺氧的各种环境中可以安全有效地进行灭火、抢险、救灾和救护工作。

RHZK自给开路式压缩空气呼吸器，（以下简称空气呼吸器）是一种正压式呼吸保护装置。

它配备有视野广阔、明亮、与面部贴合良好、气密的全面罩。

使用过程中，全面罩内的压力始终大于周围的大气压力，因此佩戴RHZK空气呼吸器安全可靠。

空气呼吸器在佩戴时左胸前设有余压警报器，当气瓶压力在规定标准以下时，可向佩戴者发出声响信号，便于使用人员及时撤离现场。

由于余压报警器在佩戴者胸前，即使现场有多台空气呼吸器发出报警音响，也能非常方便地区分是谁佩戴的空气呼吸器警报器报警，增强了产品使用安全性。

空气呼吸器个人防护器具包括防护服装和呼吸保护器具。

呼吸保护器具空气呼吸器是一种自给开放式呼吸保护器具。

空气呼吸器根据使用时面罩内压力状况，分为负压式空气呼吸器和正压式空气呼吸器。

呼吸保护器具发展史1834年英国诞生了通风式空气呼吸器。

1879年制造出自给负压式空气呼吸器。

二十世纪四十年代发明自给正压式空气呼吸器。

1981年中国研制成功负压式消防空气呼吸器。

1988年中国研制成功正压式消防空气呼吸器。

一、呼吸生理和呼吸保护（一）呼吸生理和呼吸保护人的机体在新陈代谢过程中，不断地消耗氧，同时产生二氧化碳。

氧要由外界获得，而二氧化碳需排出体外，因此，机体需要不断地与外界境之间进行气体交换，即摄取氧而排出二氧化碳，这个过程就是呼吸。

人的呼吸过程由人体呼吸系统完成，呼吸系统包括鼻、咽、喉、气管、支气管和肺等器官。

（二）火灾过程中周围大气成份和环境的改变及对人体的影响1、火灾环境大气成分的变化特点一是要耗掉大量的氧气，使其浓度可能降低到使人体出现危险的值。

此外，地道、地下室、船舱等发生火灾时，烟气也要排出大气中的一部分氧气；二是会产生肉眼看不见的各种有毒气体；三是释放大量的烟雾。

2、对人体的影响一是窒息；二是中毒；三是灼伤。

（三）呼吸保护1.呼吸保护器具分类（1）根据对人体呼出气体的处理方式分类可分为开放式和密闭式两种呼吸器。

①开放式呼吸器对供给气体仅呼吸一次，人体呼出的废气经单向开启的呼气阀排入大气中。

这类呼吸器有空气呼吸器和过滤式防毒面罩(或称过滤式“自救器”)。

②密闭式呼吸器对供给气体呼出后并不废弃或基本不废弃，而在呼吸器内部经过密闭循环系统加以处理，吸收二氧化碳，补充氧气，再供人体呼吸，这类呼吸器有压缩氧气呼吸器和化学氧气呼吸器。

（2）根据人体吸入气体的来源分类可分为过滤式防毒面具和自给式呼吸器。

过滤式防毒面具的吸入气体来自火场或救援现场大气，滤除毒害尘埃和吸收毒害气体后供人体呼吸使用；而自给式呼吸器的供给气体由呼吸器本身提供，如氧气呼吸器和空气呼吸器。

氧气呼吸器的使用方法及注意事项一、氧气呼吸器简介:氧气呼吸器又称隔绝式压缩氧呼吸器。

呼吸系统与外界隔绝，仪器与人体呼吸系统形成内部循环，由高压气瓶提供氧气，有气囊存储呼、吸时的气体，50年代从前苏联引进，是生产了数十年，量大面广的呼吸防护产品，性能稳定可靠，广泛适用于石油、化工、冶金、煤炭、矿山、实验室等行业（部门），供经过专门训练的人在有毒、有害气体环境中（普通大气压）进行抢险、事故处理、救护或作业时佩戴使用。

二、工作原理：佩带人员从肺部呼出的气体，由面罩、三通、呼气软管和呼气阀进入清净罐，经清净罐内的吸收剂吸收了呼出气体中的二氧化碳成分后，其余气体进入气囊；另外，氧气瓶中贮存的氧气经高压导管、减压器进入气囊，气体汇合组成含氧气体，当佩带人员吸气时，含氧气体从气囊经吸气阀、吸气软管、面具进入人体肺部，从而完成一个呼吸循环。

在这一循环中，由于呼气阀和吸气阀是单向阀，因此气流始终是向一个方面流动。

三、供养方式：（1）定量供氧。

呼吸器以1.1 L/min-1.3L/min的氧气流量向气囊中供氧，可以满足配戴人员在中等劳动强度下的呼吸需要。

（2）自动补给供氧。

当劳动强度增大，定量供氧满足不了佩带人员需要时，自动补给装置以大于60L/min的流量向气囊中自动补给氧气，气囊充满时自动关闭。

（3）手动补给供氧。

当气囊中聚集废气过多而需要清除或自动补给供氧也不能满足需要或发生故障时，可以采用手动补给供氧。

四、佩戴方式：第一，保持全面罩的镜面干净清洁。

当操作人员需要使用正压式空气呼吸器的时候，必须注意检查几个相关的部分，这几个部分包括全面罩的镜片，我们需要保证整个的镜片干净清洁，当然除了不能有灰尘之外，呼吸器的全面罩也不能被相关有害物质污染，这其中包括酸度，碱度，以及油度比较大的物质都不可以在镜面上，需要随时保持镜面的干净和清洁。

第二，确保关键阀门的灵活。

正压式空气呼吸器有两个关键的阀门，也就是吸气阀和呼气阀，这两个阀门直接影响到后期的正压式空气呼吸器的使用情况，我们必须要保证整个的阀门的动作开关灵活。

简易呼吸器使用说明简易呼吸器是一种便携且易于使用的装置，能够帮助人们维持正常的呼吸功能。

它适用于那些呼吸系统功能受损、氧气供应不足或呼吸困难的患者。

本文将为您提供简易呼吸器的使用说明，以确保您正确、安全地使用该设备。

1. 准备工作在使用简易呼吸器之前，确保您已经做好以下准备工作：1.1 检查设备完整性：仔细检查呼吸器是否有任何损坏或缺陷。

确保面罩或嘴咬栓以及连接管没有松动或破损。

1.2 清洁设备：使用温水和中性清洁剂轻轻清洁设备，确保其清洁卫生。

请勿使用含酒精或强烈化学成分的清洁剂。

1.3 准备供氧源：确保有足够量的氧气供应，可以使用氧气罐或氧气发生器等装置。

确保供氧设备处于正常工作状态并连接好。

2. 使用简易呼吸器2.1 调整呼吸器：将简易呼吸器正确安装在面罩上或将嘴咬栓置于口腔中。

将连接管连接到呼吸器和供氧源之间。

2.2 呼吸步骤：用力吸气，使空气通过呼吸器进入您的肺部，然后慢慢呼气。

确保每次呼吸都是平缓、深长的。

2.3 使用方法：- 如果您使用面罩：将面罩轻轻放在您的脸上，确保它完全贴合面部，并调整头带以确保固定良好。

使用一只手扶着面罩，另一只手握住呼吸器，将呼吸器口部放置在面罩的进气口上。

- 如果您使用嘴咬栓：请正确咬住嘴咬栓，确保其完全贴合牙齿和嘴部周围，并将呼吸器口部插入嘴咬栓的进气口。

2.4 注意事项：- 使用呼吸器的过程中，请保持坐姿或半坐姿，并保持舒适的姿势。

不要完全平躺，以免呼吸困难。

- 使用简易呼吸器时，应该保持放松的状态，避免用力过度或频率过快地进行呼吸。

- 如果您感到呼吸不适、头晕或胸闷，请立即停止使用呼吸器，并咨询医生。

3. 清洁与保养为了确保简易呼吸器的正常使用和延长其使用寿命，请遵循以下清洁和保养指南：3.1 每次使用后，使用温水和中性清洁剂清洁面罩、嘴咬栓、连接管和呼吸器。

请勿用力搓洗，以免损坏零件。

3.2 定期检查呼吸器的连接管和面罩，如有破损或松动，请更换新的零件。
