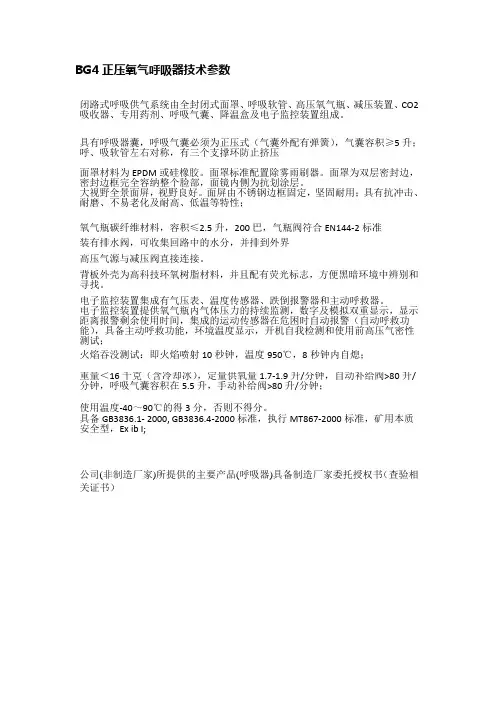

BG4正压氧气呼吸器技术参数闭路式呼吸供气系统由全封闭式面罩、呼吸软管、高压氧气瓶、减压装置、CO2吸收器、专用药剂、呼吸气囊、降温盒及电子监控装置组成。
具有呼吸器囊，呼吸气囊必须为正压式（气囊外配有弹簧），气囊容积≥5升；呼、吸软管左右对称，有三个支撑环防止挤压面罩材料为EPDM或硅橡胶。
面罩标准配置除雾雨刷器。
面罩为双层密封边，密封边框完全容纳整个脸部，面镜内侧为抗划涂层。
大视野全景面屏，视野良好。
面屏由不锈钢边框固定，坚固耐用；具有抗冲击、耐磨、不易老化及耐高、低温等特性；氧气瓶碳纤维材料，容积≤2.5升，200巴，气瓶阀符合EN144-2标准装有排水阀，可收集回路中的水分，并排到外界高压气源与减压阀直接连接。
背板外壳为高科技环氧树脂材料，并且配有荧光标志，方便黑暗环境中辨别和寻找。
电子监控装置集成有气压表、温度传感器、跌倒报警器和主动呼救器。
电子监控装置提供氧气瓶内气体压力的持续监测，数字及模拟双重显示，显示距离报警剩余使用时间，集成的运动传感器在危困时自动报警（自动呼救功能），具备主动呼救功能，环境温度显示，开机自我检测和使用前高压气密性测试；火焰吞没测试：即火焰喷射10秒钟，温度950℃，8秒钟内自熄；重量＜16千克（含冷却冰），定量供氧量1.7-1.9升/分钟，自动补给阀>80升/分钟，呼吸气囊容积在5.5升，手动补给阀>80升/分钟；使用温度-40～90℃的得3分，否则不得分。
具备GB3836.1- 2000, GB3836.4-2000标准，执行MT867-2000标准，矿用本质安全型，Ex ib I;公司(非制造厂家)所提供的主要产品(呼吸器)具备制造厂家委托授权书（查验相关证书）。

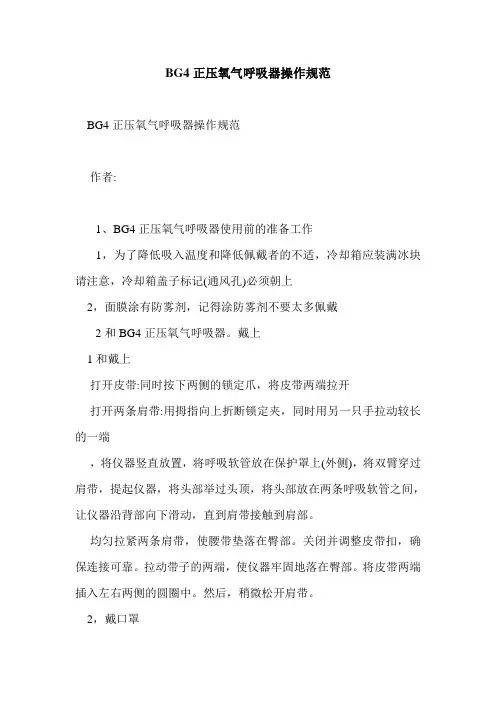

BG4正压氧气呼吸器操作规范BG4正压氧气呼吸器操作规范作者:1、BG4正压氧气呼吸器使用前的准备工作1，为了降低吸入温度和降低佩戴者的不适，冷却箱应装满冰块请注意，冷却箱盖子标记(通风孔)必须朝上2，面膜涂有防雾剂，记得涂防雾剂不要太多佩戴2和BG4正压氧气呼吸器。
戴上1和戴上打开皮带:同时按下两侧的锁定爪，将皮带两端拉开打开两条肩带:用拇指向上折断锁定夹，同时用另一只手拉动较长的一端，将仪器竖直放置，将呼吸软管放在保护罩上(外侧)，将双臂穿过肩带，提起仪器，将头部举过头顶，将头部放在两条呼吸软管之间，让仪器沿背部向下滑动，直到肩带接触到肩部。
均匀拉紧两条肩带，使腰带垫落在臀部。
关闭并调整皮带扣，确保连接可靠。
拉动带子的两端，使仪器牢固地落在臀部。
将皮带两端插入左右两侧的圆圈中。
然后，稍微松开肩带。
2，戴口罩(1)口罩上所有头带的松紧度都可以调节，非常方便，佩戴也很方便。
(2)戴口罩时，用双手拉口罩的橡皮筋，使其盖住头部，将脸放入口罩内，将头带放在头部后面。
首先拧紧下部带子，然后中间带子，最后拧紧顶部带子。
面罩应该牢牢地包在头部，但不要太紧。
(3)取下呼吸连接器插头的密封盖，将插头插入面罩的插座中，以确保连接可靠和良好。
3.当仪器打开，慢慢打开氧气瓶瓶阀时，会听到充氧气囊的气流声，电子监控显示器会发出一次蜂鸣声。
注意:氧气瓶瓶阀应至少旋转两周！用双手紧紧握住呼气和吸气软管。
吸入会导致面罩负压。
屏住呼吸一小会儿。
面罩内的负压必须保持。
否则，拧紧面罩头带注意:不要用漏风面罩观察显示器:在黑暗的地方，你可以按亮键打开照明灯(短时间后可以自动关闭)3秒以上，显示从开始到现在的使用时间。
3和BG4正压氧气呼吸器1的战前检查。
戴上口罩要用好的工具:将口罩带绕在头上后，袖子就是下巴的袖子将面罩戴在脸上，收紧底部绑带(下巴)，然后收紧顶部绑带(太阳穴)，然后收紧顶部绑带(头部)2，负压检查:将抽吸软管捏紧，抽吸会造成面罩负压，短时间屏住呼吸，必须保持面罩负压，否则拧紧面罩头带3。
德尔格BG4呼吸器席位操作步骤第一步：目检检查呼吸器各部件（面罩、壳体背带、供氧系统、冷却系统、气囊等）是否松动、缺件、磨损、安装正确到位，所有眼睛所能看到的，手能摸到的部位都在范围之内。
特别是检查清净罐是否装药，在测试高压气密过程中要检查氧气瓶是否满压。
第二步：低压报警（1）将试验接头拧入RZ25校验仪接头，将呼吸器快速接头迅速插入试验接头内；（2）设置“正压泵气”档慢慢泵气；（3）观察压力表，当压力低于1.4Mbar时，低压报警器声响，会自动开启。
第三步：吸气阀检查（1）设置“正压泵气”档，用手捏住呼气软管，泵气；（2）压力表指示达10Mbar时，吸气阀完好。
第四步：呼气阀检查（1）设置“负压泵气”档，用手捏住吸气软管，泵气；（2）压力表指示达-10Mbar时，呼气阀完好。
第五步：排水阀检查（1）设置“正压泵气”档，连续泵气；（2）用密封帽开口端罩住排气阀顶杆，使排气阀不开启；（3）等压力表指示达10Mbar时，排水阀听不到气流声，说明排水阀完好。
第六步：正压气密性检查（1）设置在“气密测试”档；（2）按微漏按钮直到压力表指示下降7Mbar；（3）开始观察，1分钟内压力下降不大于1Mbar为合格。
（4）设置在负压泵气档，使气囊卸压，卸下密封帽。
第七步：排气阀（1）设置“正压泵气”档，连续泵气，直到排气阀开启；（2）压力表上数值为4—7Mbar为合格。
第八步：高压气密测试（1）设置在“气密测试”档；（2）开启瓶阀，观察显示器，出现两个相通的倒梯形。
（3）关气瓶，警报鸣一声，绿色指示灯闪耀，出现两个不相通的倒梯形，高压气密，开气瓶。
（4）气瓶压力低于165bar时，不能进行高压系统测试；第九步：定量供氧测试（1）设置“正压泵气”档，连续泵气，直到气囊鼓起；（2）用密封帽开口端罩住排气阀顶杆，使排气阀不开启；（3）将气压打到7-8Mbar，换向阀档位在测试流量档位，表针不动，观察1分钟，流量应在1.5—1.9 L/min为合格。

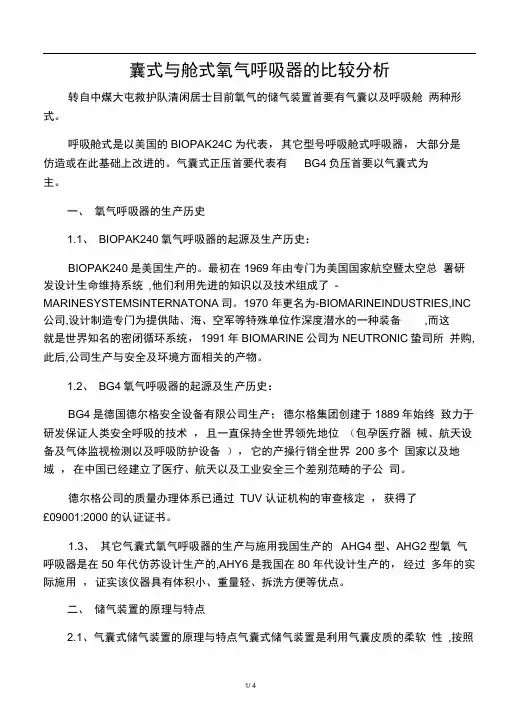

囊式与舱式氧气呼吸器的比较分析转自中煤大屯救护队清闲居士目前氧气的储气装置首要有气囊以及呼吸舱两种形式。
呼吸舱式是以美国的BIOPAK24C为代表，其它型号呼吸舱式呼吸器，大部分是仿造或在此基础上改进的。
气囊式正压首要代表有BG4负压首要以气囊式为主。
一、氧气呼吸器的生产历史1.1、BIOPAK240氧气呼吸器的起源及生产历史：BIOPAK240是美国生产的。
最初在1969年由专门为美国国家航空暨太空总署研发设计生命维持系统,他们利用先进的知识以及技术组成了-MARINESYSTEMSINTERNATONA司。
1970 年更名为-BIOMARINEINDUSTRIES,INC 公司,设计制造专门为提供陆、海、空军等特殊单位作深度潜水的一种装备,而这就是世界知名的密闭循环系统，1991年BIOMARINE公司为NEUTRONIC蛰司所并购,此后,公司生产与安全及环境方面相关的产物。
1.2、BG4氧气呼吸器的起源及生产历史：BG4是德国德尔格安全设备有限公司生产；德尔格集团创建于1889年始终致力于研发保证人类安全呼吸的技术，且一直保持全世界领先地位（包孕医疗器械、航天设备及气体监视检测以及呼吸防护设备），它的产操行销全世界200多个国家以及地域，在中国已经建立了医疗、航天以及工业安全三个差别范畴的子公司。
德尔格公司的质量办理体系已通过TUV 认证机构的审查核定，获得了£09001:2000的认证证书。
1.3、其它气囊式氧气呼吸器的生产与施用我国生产的AHG4型、AHG2型氧气呼吸器是在50年代仿苏设计生产的,AHY6是我国在80年代设计生产的，经过多年的实际施用，证实该仪器具有体积小、重量轻、拆洗方便等优点。
二、储气装置的原理与特点2.1、气囊式储气装置的原理与特点气囊式储气装置是利用气囊皮质的柔软性,按照气囊内的气体压力大小,使气囊体积大小变化,以达到储气以及供气的功能;气囊式储气装置见于正以及负压氧气呼吸器。
囊式与舱式氧气呼吸器的比较分析转自中煤大屯救护队清闲居士目前氧气的储气装置首要有气囊以及呼吸舱两种形式。
呼吸舱式是以美国的BIOPAK240为代表,其它型号呼吸舱式呼吸器,大部分是仿造或在此基础上改进的。
气囊式正压首要代表有BG4;负压首要以气囊式为主。
一、氧气呼吸器的生产历史1.1、BIOPAK240氧气呼吸器的起源及生产历史:BIOPAK240是美国生产的。
最初在1969年由专门为美国国家航空暨太空总署研发设计生命维持系统,他们利用先进的知识以及技术组成了-MARINESYSTEMSINTERNATONAL公司。
1970年更名为-BIOMARINEINDUSTRIES,INC 公司,设计制造专门为提供陆、海、空军等特殊单位作深度潜水的一种装备,而这就是世界知名的密闭循环系统,1991年BIOMARINE 公司为NEUTRONICS 公司所并购,此后,公司生产与安全及环境方面相关的产物。
1.2、BG4氧气呼吸器的起源及生产历史:BG4是德国德尔格安全设备有限公司生产;德尔格集团创建于1889年,始终致力于研发保证人类安全呼吸的技术,且一直保持全世界领先地位(包孕医疗器械、航天设备及气体监视检测以及呼吸防护设备),它的产操行销全世界200多个国家以及地域,在中国已经建立了医疗、航天以及工业安全三个差别范畴的子公司。
德尔格公司的质量办理体系已通过TUV 认证机构的审查核定,获得了ISO9001:2000的认证证书。
1.3、其它气囊式氧气呼吸器的生产与施用我国生产的AHG4型、AHG2型氧气呼吸器是在50年代仿苏设计生产的,AHY6是我国在80年代设计生产的,经过多年的实际施用,证实该仪器具有体积小、重量轻、拆洗方便等优点。
二、储气装置的原理与特点2.1、气囊式储气装置的原理与特点气囊式储气装置是利用气囊皮质的柔软性,按照气囊内的气体压力大小,使气囊体积大小变化,以达到储气以及供气的功能;气囊式储气装置见于正以及负压氧气呼吸器。
BG4正压氧气呼吸器一、概述1、BG-4正压氧气呼吸器是一种带有高纯度氧的气体再生装置。
通过仪器自身提供氧气进入呼吸循环系统，呼吸空气在仪器的闭路呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸收。
整个呼吸系统与外界隔绝并始终处于正压状态，可以避免外界有毒物质进入呼吸系统。
2、PSS BG 4闭路式正压氧气呼吸器PSS：代表个人防护解决方案B：闭路式G：隔绝式4：使用时间4小时二、适用范围。
1）温度范围：储存：－6℃～25℃( 15℃～25℃为最佳范围)；使用：－6℃～40℃。
60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。
2）相对湿度：储存：30% ～70%，使用：0 ～100%3）大气压强：90kpa ～120kpa4）呼吸器的用途和使用场所：呼吸器为使用者提供长达4小时的呼吸用气体，适用于煤矿井下及其它各种场所。
三、主要部件组成1. 全面罩2. 连接管3. 呼气软管4. 滤尘网5. CO2吸收器6. 呼吸气囊7. 排气阀8. 自动氧气补给阀9. 降温盒10. 定量氧气补给阀11.吸气软管12. 排水阀13. 气瓶14. 气瓶阀15. 减压阀16. 智能控制器17.传感器1．壳体、背带系统（1）壳体：上壳体、下壳体；（2）背带：肩带、腰带、调节带、电缆夹圈、显示器固定套。
2．呼吸循环系统（1）面罩组：头带、面裙、视窗框、雾刷、发音装置、口鼻杯；（2）呼吸软管组：呼吸软管、安全圈、软管固定带、快速三通接头、呼吸阀座、呼吸膜片、软管锁定圈、密封帽；（3）清净罐组：药罐、排气阀；（4）冷却罐组：冰盒、冷却室、定量进气快速接口；（5）气囊组：气囊、排水阀、气囊压板、气囊连杆、加载弹簧、U 型板、自补装置3．供氧系统（1）气瓶组：瓶体、开关旋钮装置；（2）分配器：中高压膛室、安全阀、手补装置、定量自补出气接头、传感器接头；（3）供氧管路：手补、定量、自补、压力传感管路。
气 瓶瓶阀减压器高中气囊冷却罐自动供氧手 动 供氧安全阀流量传感器主机显示器4、电子报警系统（1）主机：信号转变装置、电源、输入输出线路、保护壳体；（2）声光报警仪：显示器、信号灯、背光键（工作时间提示键）。

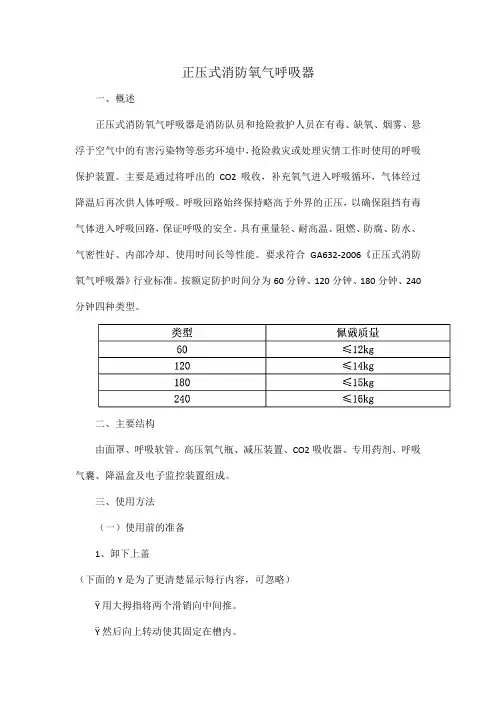

正压式消防氧气呼吸器一、概述正压式消防氧气呼吸器是消防队员和抢险救护人员在有毒、缺氧、烟雾、悬浮于空气中的有害污染物等恶劣环境中，抢险救灾或处理灾情工作时使用的呼吸保护装置。
主要是通过将呼出的CO2吸收，补充氧气进入呼吸循环，气体经过降温后再次供人体呼吸。
呼吸回路始终保持略高于外界的正压，以确保阻挡有毒气体进入呼吸回路，保证呼吸的安全。
具有重量轻、耐高温、阻燃、防腐、防水、气密性好、内部冷却、使用时间长等性能。
要求符合GA632-2006《正压式消防氧气呼吸器》行业标准。
按额定防护时间分为60分钟、120分钟、180分钟、240分钟四种类型。
二、主要结构由面罩、呼吸软管、高压氧气瓶、减压装置、CO2吸收器、专用药剂、呼吸气囊、降温盒及电子监控装置组成。
三、使用方法（一）使用前的准备1、卸下上盖（下面的Y是为了更清楚显示每行内容，可忽略）Ÿ用大拇指将两个滑销向中间推。
Ÿ然后向上转动使其固定在槽内。
Ÿ打开上盖，使上盖底部边缘的两个固定栓脱离下盖。
Ÿ解开固定栓，卸下上盖。
2、安装CO2 吸收罐Ÿ检查并填装CO2 吸收罐。
Ÿ按压蓝色圆环同时拔出压力开关控制管的金属插头。
Ÿ将CO2 吸收罐插入并固定（序号5）。
Ÿ将气囊的接口连接到CO2 吸收罐上（序号6）。
Ÿ将有角度的排气阀接头连接至CO2 吸收罐并固定（序号8）。
Ÿ将压力开关控制管的金属插头分别插入树脂软管和智能控制器的插装接头。
Ÿ将呼气管连接到CO2 吸收罐的出口处，用锁定圈锁紧（序号9）。
Ÿ分别在外壳和CO2 吸收罐上清楚注明安装日期。
Ÿ安装密封盖（序号10）3、安装氧气瓶Ÿ将氧气瓶放在气瓶座上（序号1）。
Ÿ用旋转手轮将氧气瓶固定（序号2）。
（只能用手操作！确保连接处没有油或油脂。
）Ÿ将带子穿过带扣并固定于尼龙扣上（序号3）。
Ÿ将抗振带钩住锁定（序号4）。
4、安装蓝冰Ÿ旋转降温盒盖子上的灰色卡扣，取下盖子。
Ÿ放入蓝冰。
Ÿ盖上盖子，旋转灰色卡扣，直到“咔”一声后，盖子安装好。

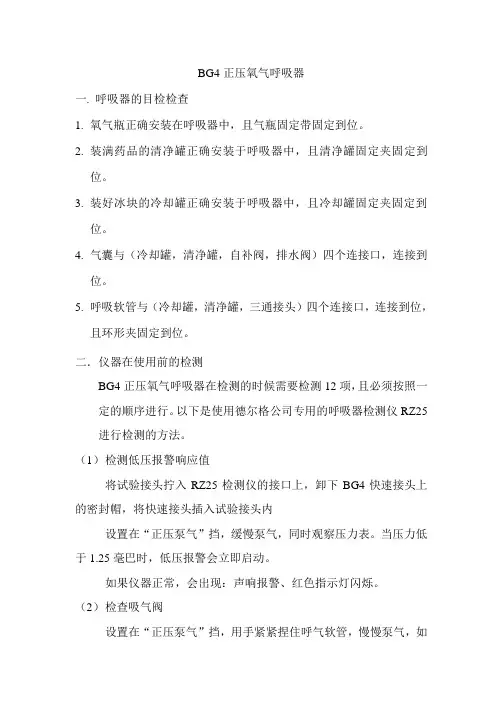

BG4正压氧气呼吸器一. 呼吸器的目检检查1.氧气瓶正确安装在呼吸器中，且气瓶固定带固定到位。
2.装满药品的清净罐正确安装于呼吸器中，且清净罐固定夹固定到位。
3.装好冰块的冷却罐正确安装于呼吸器中，且冷却罐固定夹固定到位。
4.气囊与（冷却罐，清净罐，自补阀，排水阀）四个连接口，连接到位。
5.呼吸软管与（冷却罐，清净罐，三通接头）四个连接口，连接到位，且环形夹固定到位。
二．仪器在使用前的检测BG4正压氧气呼吸器在检测的时候需要检测12项，且必须按照一定的顺序进行。
以下是使用德尔格公司专用的呼吸器检测仪RZ25 进行检测的方法。
（1）检测低压报警响应值将试验接头拧入RZ25检测仪的接口上，卸下BG4快速接头上的密封帽，将快速接头插入试验接头内设置在“正压泵气”挡，缓慢泵气，同时观察压力表。
当压力低于1.25毫巴时，低压报警会立即启动。
如果仪器正常，会出现：声响报警、红色指示灯闪烁。
（2）检查吸气阀设置在“正压泵气”挡，用手紧紧捏住呼气软管，慢慢泵气，如果能够达到+10毫巴，说明吸气阀及阀片正常。
若未能达到+10毫巴，则需更换吸气阀或阀片。
（3）检查呼气阀设置在“负压泵气”挡，用手紧紧捏住吸气软管，慢慢泵气，如果能够达到－10毫巴，说明呼气阀及阀片正常。
若未能达到－10毫巴，则需更换呼气阀或阀片。
（4）检查排水阀设置在“正压泵气”挡，用密封帽的开口端罩住排气阀的顶杆，握住密封帽，连续泵气直到+10毫巴。
若排水阀处听不到明显的气流声，说明排水阀正常。
（产生低压报警是正常现象）（5）检查低压气密性设置在“气密测试”挡，按压检测仪上红色泄压按钮，直到压力降至7毫巴。
开始观察压力表，一分钟内压力下降不大于1毫巴即为合格。
测完后将变换阀设置在“负压泵气”挡，使气囊泄压，取下密封帽（密封帽要妥善保管，防止丢失）。
（6）检查排气阀设置在“正压泵气”档，连续泵气直到排气阀开启，从压力表上读出压力值，即为排气值。
应在4到7毫巴之间。
BG4正压氧气呼吸器一、概述1、BG-4正压氧气呼吸器是一种带有高纯度氧的气体再生装置。
通过仪器自身提供氧气进入呼吸循环系统，呼吸空气在仪器的闭路呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸收。
整个呼吸系统与外界隔绝并始终处于正压状态，可以避免外界有毒物质进入呼吸系统。
2、PSS BG 4闭路式正压氧气呼吸器PSS：代表个人防护解决方案B：闭路式G：隔绝式4：使用时间4小时二、适用范围。
1）温度范围：储存：－6℃～25℃( 15℃～25℃为最佳范围)；使用：－6℃～40℃。
60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。
2）相对湿度：储存：30% ～70%，使用：0 ～100%3）大气压强：90kpa ～120kpa4）呼吸器的用途和使用场所：呼吸器为使用者提供长达4小时的呼吸用气体，适用于煤矿井下及其它各种场所。
三、主要部件组成1. 全面罩2. 连接管3. 呼气软管4. 滤尘网5. CO2吸收器6. 呼吸气囊7. 排气阀8. 自动氧气补给阀9. 降温盒10. 定量氧气补给阀11.吸气软管12. 排水阀13. 气瓶14. 气瓶阀15. 减压阀16. 智能控制器17.传感器1．壳体、背带系统（1）壳体：上壳体、下壳体；（2）背带：肩带、腰带、调节带、电缆夹圈、显示器固定套。
2．呼吸循环系统（1）面罩组：头带、面裙、视窗框、雾刷、发音装置、口鼻杯；（2）呼吸软管组：呼吸软管、安全圈、软管固定带、快速三通接头、呼吸阀座、呼吸膜片、软管锁定圈、密封帽；（3）清净罐组：药罐、排气阀；（4）冷却罐组：冰盒、冷却室、定量进气快速接口；（5）气囊组：气囊、排水阀、气囊压板、气囊连杆、加载弹簧、U 型板、自补装置3．供氧系统（1）气瓶组：瓶体、开关旋钮装置；（2）分配器：中高压膛室、安全阀、手补装置、定量自补出气接头、传感器接头；（3）供氧管路：手补、定量、自补、压力传感管路。
气 瓶瓶阀减压器高中气囊冷却罐自动供氧手 动 供氧安全阀流量传感器主机显示器4、电子报警系统（1）主机：信号转变装置、电源、输入输出线路、保护壳体；（2）声光报警仪：显示器、信号灯、背光键（工作时间提示键）。
5、BG4显示器:（1）双重显示：图形显示，通过扇形节段方式，显示出压力的大概值，比较直观。
数字显示，通过精确到0.1Mpa 的数字，显示压力的精确值。
（2）双重报警：声、光双重报警，更加明显，报警时有声音又有灯光。
（3）可显示从开始到现在的使用时间：按动显示屏上的黑色按钮（照明键）3秒钟。
（4）余压报警：55巴时第一次报警，声音断续得持续30秒左右，红色指示灯闪烁，10巴时第二次报警，声音一直不停，红色指示灯不停地闪烁，当气瓶压力小于5巴时，显示器自动关闭。
（5）提示报警：当压力大于55巴时自动消失。
（6）自动检测高压系统气密：要求气瓶压力必须大于165巴。
（7）1.25毫巴时自动激活报警器（不是启动，大于10巴时启动）（8）设置特殊代码：900 开始工作到00结束工作红灯绿灯背景灯光按钮扇形截面显示数字显示6、PPS BG4显示器结构：1 数字显示气瓶压力，单位巴2. 距离报警的时间（分钟）3 分钟显示4 手动呼救按钮5 右按纽（内置温度计）6 绿色LED灯7 自动呼救信号装置8 红色LED灯9. 左按钮（背光灯）10 氧气模拟显示特点：1、双重显示（图形和数字显示）图形显示；通过扇形节段方式，显示出压力的大概值，比较直观。
数字显示：能用精确到0.1Mpa的数字，把压力准确的显示出来。
2、双重报警：声、光双重报警，更加明显，报警时有声音又有灯光。
3、可以根据实际氧气的消耗量自动计算剩余使用时间。
4、可自动检测高压系统气密性：要求气瓶压力必须大于165巴。
5、余压报警：当氧气瓶的压力剩下55巴左右时，会有长达50秒左右的报警声，同时红灯闪烁。
6、内置温度计：可以显示周围的环境温度。
7、内置紧急呼救装置：手动：需要时可以按压黄色按钮。
自动：如果使用者自动呼救信号装置，一段时间没有动作，则自动发出报警。
8、防水抗冲击。
9、可与所有的SCBA兼容7、部件名称及作用氧气瓶：储存高压氧，容积2.3L，当瓶内压力20Mpa时，储存460L。
减压器：高压气体经减压器减压并稳定在需要的范围内。
出厂时已调好，不得随意变动，若有故障只能整件换用。
清净罐：除去人体呼出的有害气体（CO2）进入气囊，供人使用。
应装满吸收剂，不可重复使用。
气囊：由无毒、无异味的阻燃橡胶材料制成。
储存除去人体呼出的有害气体（CO2）后气体，内壁还能吸附吸收剂悬浮颗粒和收集冷凝水。
在一对正压弹簧压板作用下，气囊内压力处于10~250Pa，当气囊内压力在10Pa时，正压板在弹簧力的作用下将自动补给阀打开，向气囊补气。
排气阀：当气囊内的气体压力大于500Pa时，气囊鼓起，弹簧被压缩，排气阀打开，呼出气体不经清净罐排到大气。
排水阀：排水阀与气囊下部相连，仪器直立时，气囊内的液体被排出。
降温器：降低吸气温度，减轻高温气体对人体呼吸器官的危害和疲劳感，提高工作效率。
呼吸接头，呼吸软管：接头装有呼气阀、吸气阀，软管与接头连接（呼）气软管的另一端与降温器（清净罐）相连。
面罩：是夹面式、大眼窗、双层密封、带传声器的呼吸连接器件。
四、呼吸器工作原理1、呼吸器工作原理.（1）BG4正压氧气呼吸器的气路为闭路式循环系统，所谓闭路循环系统是指系统内部呼吸循环与外界完全隔绝。
当使用者呼气时，气体经过呼气阀通过呼气软管进入清静罐，清静罐里的药品，把呼出气体中的二氧化碳吸收掉，氧气进入气囊。
当使用者吸气时，气体从气囊进入冷却罐，与定量供给的氧气相混合，被冷却的气体通过吸气软管，经过吸气阀回到面罩。
这样就完成了一次循环。
（2）当使用者从事重体力劳动时，呼吸量较大。
此时定量孔所供的氧气不能满足呼吸要求，气囊里的气体压力不断减小。
这时，正压弹簧推动气囊向下移动，碰到自补，自补阀开启，补充氧气。
（3）当使用者从事轻体力劳动时，呼吸量较小，此时定量所供的氧气用不完，气囊里气体逐渐增多，这时气囊里气体把气囊向上推动，正压弹簧收缩碰及排气阀，排气阀开启，排除废气。
（4）正压弹簧，自补阀和排气阀的相互作用，使得系统内气体压力始终保持一个正压。
可以避免外界有毒物质进入呼吸系统。
（5）电子报警系统由传感器，主机，显示器组成。
它可连续测量氧气瓶中的压力，并将压力值显示在显示器上，以此来检测和监控仪器的功能是否完好，当气瓶达到报警压力或仪器发生故障时发出报警信号。
2、呼吸循环系统的特点：（1）置前排气：排出的是呼出的废气，节约了氧气，提高了氧气的利用率。
（2）排水装置：BG4正压氧气呼吸器率先使用了排水系统，有效地防止积水、倒流，大大提高了呼吸器的舒适度和安全性能。
（3）冷却系统独特：可在使用过程中更换冷却剂，不会影响到整机气密性。
（4）拆装方便，不需要任何工具。
3、氧气可支持的使用时间会由于以下情况而显著减少（1）使用者的身体条件（身体条件越差，消耗的氧气越多）（2）工作强度（强度越大，消耗氧气越多）（3）使用者的情绪（紧张或兴奋，消耗的氧气越多）（4）设备状况（维护不好的设备可能会漏气，因此应加强其维护保养）（5）使用前气瓶的压力（如果气瓶没有完全充气，则使用时间相应减少；至少应充180巴的气）警告！对于多数使用者来说使用时间达不到4小时，因为非标准外形、情绪紧张、工作条件艰苦、不熟练或者设备维护保养差都会显著减少实际的气体供应时间。
五、主要技术参数1、环境条件工作时：最低温度－6℃（如果储存温度为20±5℃,则能达到－15℃）最高温度40℃：4小时；60℃：1小时；90℃：15分钟大气压力900~1200hpa（百帕）相对湿度0~100%储存时：温度-6~25℃2、仪器特性中等劳动条件下的使用时间4小时呼吸阻力（频率f=25次/分，每次呼吸量为2升）；吸气﹥0毫巴；呼气﹤7毫巴3、在200bar时定量供氧1.5—1.9升/分钟手动补给大于50升/分钟自动补给大于80升/分钟氧气体积比大于99.5%常压下允许的水蒸气含量最大50mg/m3氧气瓶钢质或缠绕2L/200巴/G3/4电池9V（防爆认证）Monitron电子报警压力测量的精确度200巴时±4巴40巴时0到－5巴气囊容积：5.5L重量（含1.2公斤冰，面罩和充满氧气的气瓶）15.4公斤外形尺寸（长×宽×高）593×450×185六、仪器的使用1、呼吸器初次使用前的准备：（1）．卸下上盖：用大拇指将两个滑销向中间推。
然后向上转动使其固定在槽内，打开上盖，使上盖底部边缘的两个固定栓脱离下盖，解开固定栓，卸下上盖。
（2）、安装CO2吸收器：在装药前必须检查：CO2吸收剂单独包装袋子密封完好无破损，标签上显示产品没有过期，（决不能使用不符合上述条件的CO2吸收剂，否则会引起死亡和严重损伤）。
安装CO2吸收剂，将CO2吸收器插入并固定，将气囊的接口连接到CO2吸收器上。
将有角度的接头连接至CO2吸收器并固定（检查O形圈是否干净无破损，否则要更换）。
将呼气管连接到CO2吸收器的出口处，用锁定圈锁紧。
给CO2吸收器贴标签：在外壳上清楚地注明安装日期，在CO2吸收器上标明安装日期。
当CO2吸收器，气囊，呼气管和排气阀连接到PSS BG4上，安装好后，CO2吸收器的保存期开始递减。
（一定要严格遵守关于CO2吸收器维护周期的规定。
如不遵守，可能会导致使用者死亡或严重受伤。
）（3）安装电池。
电池安装绝不能在有爆炸危险的区域进行。
如果不遵守，可能会导致死亡或严重受伤。
1）取下电池盖，将电池插入电池盖内侧的凹槽，令（＋）端置于图示位置，检查密封圈位置正确无破损，将电池及电池盖压入电池仓内，固定电池盖，不要旋得过紧。
2）安装上电池报警器就开始进入自检程序，当屏幕换屏时发出“哔”音。
3）电池符号表示其使用寿命。
电池符号将显示约4秒钟，此时气压条形图从左到右闪亮。
4）自检完成时发出警示音“哔”，屏幕短时显示符号“a”，“b”（若插入了Tally标牌）5）报警器返回操作模式，显示操作模式下的屏幕，LED绿灯持续闪亮。
同时按压左右手按钮直至听到“哔”音。
松开按钮，报警器关闭。
6）符号×表示自检故障，例如符号P表示报警器没有通过自检，因而出现了压力传感器故障提示；应送至德尔格维修部。
（4）安装氧气瓶：确保连接处没有油或油脂。
为避免死亡或严重受伤，不允许加压的氧气与油、油脂或类似的污染物接触。
否则会引起火灾或爆炸。
1）将氧气瓶放到气瓶座上。
2）用旋转手轮将氧气瓶固定。
（只能用手操作！确保连接处没有油或油脂。
）3）将带子穿过带扣并固定于尼龙扣上。
4）将抗振带钩住锁定强调：排气阀密封圈、排气阀导管密封圈、清净罐盖密封圈、快速接头密封圈须涂润滑油。
