安川PLC使用安川CP717使用一、程序安装及打开执行安装文件\CP717_V0471E\ENGLISH中的setup，在按照提示装完程序后在桌面和开始栏的程序中出现YE_Applications和YASKAWA Camtool文件夹，其中打开YE_Applications 文件夹出现Communication Manager和Total Engineering Tool，前一个是通讯配置，后者是CP717主程序。
（当运行Total Engineering Tool后会自动运行Communication Manager）。
二、通讯配置：打开Communication Manager，选中逻辑端口1后双击，出现逻辑端口设定，选择串行口后选详细在弹出的窗口中进行通讯配置，其中单元号选择1，物理端口选择PC的物理通讯端口，通讯速度设为19200，数据位选8，奇校验，停止位1确定后完成通讯设置。
三、程序的清空及1、316H程序的清空在调试时，可能CPU模块中已经有调试的程序，需要首先删除CPU中的程序时删除的顺序是：A在通电状态下将CP-316H上的INT、TEST从OFF置ON，RUN从ON置OFF，保持一段时间后断电；B上电，RUN指示灯和RDY指示灯不停的闪动,保持一段时间后将RUN从OFF置ON，INT、TEST从ON置OFF断电C再送电CP-316中的程序已清空。
2、215RIO模块程序的清空将215RIO模块的SW旋钮的箭头分别拨为7、9位置上，按RESET按钮。
断开电源，保持一段时间后再送电，215RIO模块的程序被清空。
然后将其通讯地址再改为0、2。
四、上载下载1、打开T otal Engineering Tool，在ROOT上按右键新建组文件夹，名字任意如08000，在08000下建立指令文件夹，名字任意如PLC1,在PLC1上按右键新建PLC文件夹。
2、在弹出的对话框内对新PLC进行选型，如果是新建立的程序名字任意，如果是想读取电脑上已有的程序则名字要与现有名字一致，按第6步进行打开已有PLC文件的操作。
安川XRC机器人CIO培训讲义盟立自动化科技（上海）有限公司机器人应用系统部1目录第一章 XRC控制器概况----------------------------------------------------------- 3第二章XRC控制器结构及基本配置--------------------------------------------- 4第三章编程器件介绍-------------------------------------------------------------- 8第四章梯形图------------------------------------------------------------------------ 15第五章基本逻辑指令--------------------------------------------------------------- 18第六章编程注意事项--------------------------------------------------------------- 29第七章编程实例--------------------------------------------------------------------- 332第一章 XRC控制器概况XRC控制器是用来执行逻辑、记时、计数等顺序控制功能，建立柔性的程控系统。
它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的输入和输出，控制各种类型的机械或生产过程。
具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
3第二章XRC控制器结构及基本配置XRC控制器主要有CPU模组、I/O模组、电源模组、底板机架、编程显示（教导器）、伺服驱动器及放大器。
接受驱动现场信号受控元件底板支架I/O模组PC卡插口CPU模组电源模组放大器伺服驱动器教导器4第二章XRC控制器结构及基本配置一、CPU的构成CPU是控制器的核心，起神经中枢的作用，它按控制器的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和内部电路的工作状态和编程过程中的语法错误等。
安川CP717使用一、程序安装及打开执行安装文件\CP717_V0471E\ENGLISH中的setup，在按照提示装完程序后在桌面和开始栏的程序中出现YE_Applications和YASKAWA Camtool文件夹，其中打开YE_Applications 文件夹出现Communication Manager和Total Engineering Tool，前一个是通讯配置，后者是CP717主程序。
（当运行Total Engineering Tool后会自动运行Communication Manager）。
二、通讯配置：打开Communication Manager，选中逻辑端口1后双击，出现逻辑端口设定，选择串行口后选详细在弹出的窗口中进行通讯配置，其中单元号选择1，物理端口选择PC的物理通讯端口，通讯速度设为19200，数据位选8，奇校验，停止位1确定后完成通讯设置。
三、程序的清空及1、316H程序的清空在调试时，可能CPU模块中已经有调试的程序，需要首先删除CPU中的程序时删除的顺序是：A在通电状态下将CP-316H上的INT、TEST从OFF置ON，RUN从ON置OFF，保持一段时间后断电；B上电，RUN指示灯和RDY指示灯不停的闪动,保持一段时间后将RUN从OFF置ON，INT、TEST从ON置OFF断电C再送电CP-316中的程序已清空。
2、215RIO模块程序的清空将215RIO模块的SW旋钮的箭头分别拨为7、9位置上，按RESET按钮。
断开电源，保持一段时间后再送电，215RIO模块的程序被清空。
然后将其通讯地址再改为0、2。
四、上载下载1、打开Total Engineering Tool，在ROOT上按右键新建组文件夹，名字任意如08000，在08000下建立指令文件夹，名字任意如PLC1,在PLC1上按右键新建PLC文件夹。
2、在弹出的对话框内对新PLC进行选型，如果是新建立的程序名字任意，如果是想读取电脑上已有的程序则名字要与现有名字一致，按第6步进行打开已有PLC文件的操作。

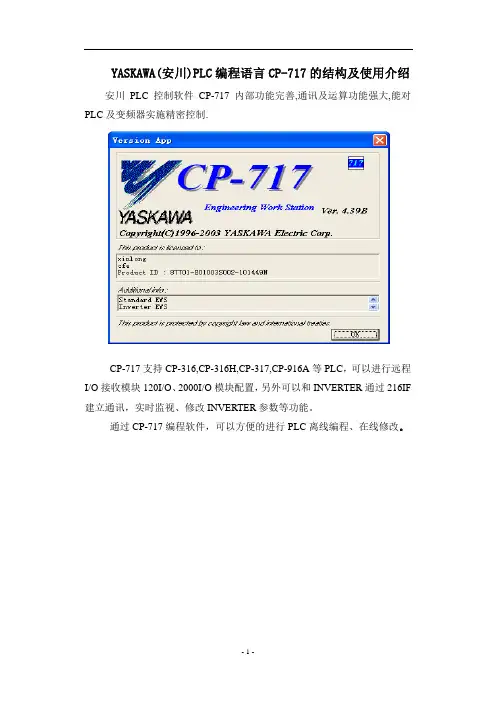

YASKAWA程序操作指南第一章联机的条件及配置第一节通讯协议的配置1．首先安装CP-717软件，提供系统操作平台.2．CP-717软件安装后，在程序一栏中会有YE APPLICATION菜单，在YE APPLICATION菜单下有COMMUNICATION MANAGER和TOTAL ENGINEERING TOOL两个菜单。
3．点击COMMUNICATION MANAGER菜单，会出现COMMUNICATION PROCESS 的对话框，在对话框中设定通讯协议。
4．双击COMMUNICATION PROCESS 的对话框中的“1”，会出现LOGICAL PORT SETTING对话框，在PORT KIND选项中选SERIAL项，其它为默认，点击OK，通讯协议设置完成。
第二节子程序路径的建立及配置1．点击YE APPLICATION 菜单中的TOTAL ENGINEERING TOOL菜单，出现FILE MANAGER对话框。
2．选中FILE MANAGER对话框中的“ROOT”后，单击鼠标右健，会出现“NEW”“RENAME”“DELETE”三个选项，选中“NEW”后会出现“GROUP FOLDER”“ORDER FOLDER”，点击“ORDER FOLDER”。
3．点击“ORDER FOLDER”后，出现“MAKE NEW FOLDER”对话框，在空白处输入“ORDER NAME”如12号岸桥可输入QC12，然后回车。
4．选中QC12单击鼠标右健，会弹出“CREATE NEW FOLDER”“RENAME”“DELETE”三个选项，选中“CREATE NEW FOLDER”后会弹出“CONTROLLER FOLDER”单击“CONTROLLER FOLDER”。
5．单击“CONTROLLER FOLDER”，弹出“CONTROLLER CONFIGARATION”对话框，在“INFORMATION”目录下第一个“CONTROLLER”框中一般根据此控制器所处的网络号和站号编名如“N01S01”即一号网络一号站；“COMMENT”可不填写；第二个“CONTROLLER”为控制器的类型如“CP-317”“CP-316H”“CP-916A”“RIO2000”等等，一般“N01S01”的控制器的类型QC选“CP-317”，RTG选“CP-316H”。
