Compact USB Battery Charger for up to 5 Smartphones and Mobile Devices3Product Overview Product OverviewInput PortUSB 1: 1.3 AApple 30 Pin ConnectorMP3 Players & SmartphonesGaming DevicesMobile PhonesNintendo DSLG KG800Mini USBSony PSPAC AdapterNokia N70Micro USBSamsung D800Samsung G600Sony Ericsson4Specifications & FeaturesBox Contents1.XUMA high capacity portable power pack 2. Ten (10) charging tips 3.AC power adapter4. U ser instruction manual(this booklet)Key Features1.Compact Design: Allows for convenient charging while on the go2. 5 USB Charging Ports:Output connection ports accept all USB Standard-A plugs 3.Long-Lasting Battery Life: Allows for hundreds of chargesSpecifications5 Device OperationCharging the Portable Power PackYou can charge your Xuma Portable Power Pack either via the DC input port with the included AC adapter, or via the Micro-B USB input port with the included USB charging cable.To charge your Portable Power Pack via the DC port, follow these steps:1. Insert the DC plug of the includedAC adapter into the DC port of thePortable Power Pack.2. Insert the AC adapter into anelectrical outlet.3. The LED indicator lights on thePortable Power Pack will flash insequence to indicate the statusand progress of the charging. Theindicator lights will remainlit when charging is complete.Charging Mobile DevicesThe BUB-110B comes with ten chargingtips that can be plugged into the includedUSB charging cable, which you can thenplug into the Portable Power Pack to chargeyour device. The five USB charging portson the Portable Power Pack vary in poweroutput. refer to your device’s instructionmanual and to the product overview in thisbooklet to determine what USB port andcharging tip combination is appropriate foryour device.To charge your device via the Portable PowerPack, follow these steps:1. Determine the appropriatecharging tip for your mobile deviceand insert the charging tip intothe charging tip connector of theincluded USB charging cable.2. Insert the charging tip into thecharging port of your compatibledevice.To charge your Power Pack via the Micro-BUSB port, follow these steps:1. Insert the Micro-B USB chargingtip into the charging tip connectorof the included USB chargingcable.2. Insert the Micro-B USB pluginto the Micro-B USB port of thePortable Power Pack.3. Insert the USB Standard-A plugon the other end of the chargingcable into the USB port of yourcomputer or an AC adapter.4. The LED indicator lights on thePortable Power Pack will flash insequence to indicate the statusand progress of the charging.The indicator lights will remain litwhen charging is complete.63. Insert the USB Standard-A plugon the other end of the chargingcable into the appropriate USBport located on the PortablePower Pack.4. To begin the charging process,press and hold the Power Switchon the Portable Power Pack untilthe battery power indicator lightsturn on. You may charge mobiledevices while the Portable PowerPack itself is being charged.If your device requires a different connector than what is included with the Portable Power Pack, you can use your device’s USB charging cable or any other appropriate charging cable, as long as it terminatesin the USB Standard-A male connector required in order to plug into the Portable Power Pack.When the battery indicator lights do notturn on, this means that your PortablePower Pack is out of power and you needto recharge it.To turn on the battery indicator lights, pressand hold the power button. The batteryindicator lights will remain lit until youpress and hold the power button again toturn them offNOTE: While five separate mobiledevices can be simultaneouslyattached to the Portable PowerPack, they may not total morethan 2.5 amps, and their individualvoltage requirement must be 5volts. If an overload causes thedevice to stop operating, turn offthe battery and wait five minutesbefore using it again.Battery Power indicator FeatureThe battery power indicator lights displaythe amount of power remaining in thePortable Power Pack. When all the batteryindicator lights are lit, the Portable PowerPack has a full charge and is ready for use.If only one battery indicator light is lit,battery power is low to minimal and werecommend recharging the Portable PowerPack at this point.Device Operation7Safety Warnings Precautions1. Do not attempt to disassemble,repair, or perform anyunauthorized modifications onthis device.2. Do not drop or otherwise causea strong physical impact tothis device, as this can cause amalfunction.3. Do not handle this device withwet hands, immerse it in liquids,or expose it to water or rain;failure to comply may result in fireor electric shock.4. This device may contain smallparts that can pose a chokinghazard; keep out reach of children.5. Do not operate this device inthe presence of flammable gasor vapors.6. Do not store jewelry, keys, orother metal items together withthe product in order to avoiddamaging the USB ports.7. Do not use or leave this device inconditions of extreme heat, severecold, or high humidity.8. If the product emits an unusualodor, becomes abnormally hot,or changes in color or shape, stopuse immediately.9. Ensure that the power is off beforeconnecting or disconnectingcables; do not insert or removethe USB cable forcibly, as that maycause damage to the ports.10. Charge the device fully beforeusing. If the device will not beused for extended durations,charge it every three to fourmonths to properly maintain it;when the battery is depleted,it may take ten minutes for theindicator lights to begin flashingto indicate charging.11. The only power adapter to beused when powering up thisdevice should be the one soldwith this kit.12. Please dispose of packagingand old devices in accordancewith appropriate environmentalregulations.。

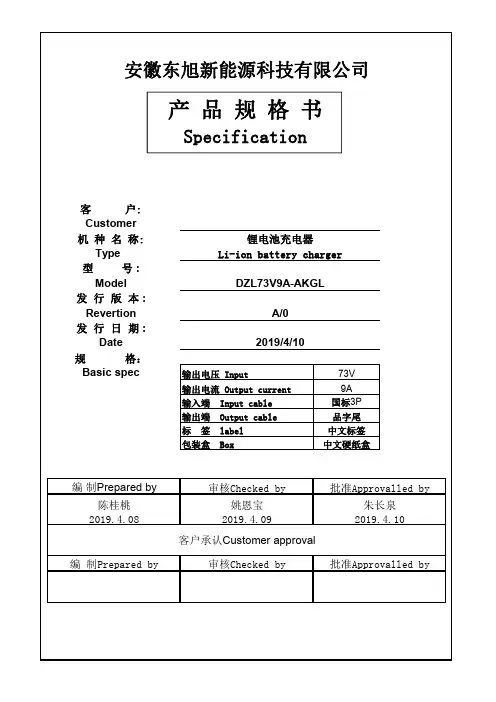

安徽东旭新能源科技有限公司客 户:Customer 机 种 名 称:锂电池充电器Type Li-ion battery charger型 号 : Model DZL73V9A-AKGL发 行 版 本 :Revertion A/0发 行 日 期 :Date2019/4/10规 格：Basic spec输出电压 Input73V 输出电流 Output current 9A 输入端 Input cable 国标3P 输出端 Output cable 品字尾标 签 label 中文标签包装盒 Box中文硬纸盒编 制Prepared by审核Checked by 批准Approvalled by陈桂桃2019.4.08姚恩宝2019.4.09朱长泉2019.4.10客户承认Customer approval编 制Prepared by 审核Checked by 批准Approvalled by产 品 规 格 书Specification版本：A/0 日期：2019-04-08产品功能简介Product function profile:本款充电器为智能锂电池充电器。
充电器两端输出电压不高于42V（符合国家安全电压标准），并且具有小电流修复充电功能。
本充电器同时设定了多重保护，如：过流、短路、防倒灌、防反接、输入过压、输出开路、内部温度保护以及最低充电限制等保护。
有效防止充电器损坏引起的事故及起火事件。
Charger for intelligent lithium battery charger. The output voltage at both ends of the charger is not higher than 42V (in line with the national safe voltage standard), and has a small current to repair the charging function. The charger also set multiple protection, such as over-current, short, anti intrusion, anti reverse connection, input voltage, output open circuit and internal temperature protection and minimum charge limit protection. Effectively prevent accidents and fire accidents caused by charger damage.充电器空载电压测试方法：用万用表测量充电器输出两端电压时，电压是不超过42V的脉冲电压。
手机充电器说明书亲爱的用户，感谢您选择并使用我们公司生产的手机充电器。
本说明书将详细介绍如何正确操作和使用手机充电器，以确保您的安全和使用体验。
在开始使用之前，请务必仔细阅读本说明书，并按照指示操作。
产品规格型号：手机充电器ABC001输入电压：AC 100-240V，50/60Hz输出电压：DC 5V输出电流：2A（最大）产品组成1. 充电器主体2. 充电线注意事项1. 本充电器仅适用于手机充电，禁止用于其他设备。
2. 在使用充电器之前，请确保电源插座正常，不受损坏或电气问题影响。
3. 请勿将充电器暴露在潮湿的环境中，以防发生电击或其他安全问题。
4. 请勿将充电器放置在高温或火源附近，以免发生火灾或充电器损坏。
5. 如发现充电器存在外观破损、线材老化或其他异常情况，请立即停止使用，并联系售后服务。
使用方法1. 将充电器主体插入电源插座，确保电源插座正常工作。
2. 将充电线接口插入充电器主体的输出端口。
3. 将充电线另一端的插头插入您的手机充电接口。
4. 当手机与充电器连接后，屏幕将显示正在充电状态。
5. 充电完成后，请及时拔出充电器。
故障排除1. 如果充电器无法正常工作，请检查以下可能原因：a. 电源插座故障，请更换电源插座。
b. 充电线损坏，请更换充电线。
c. 充电器主体故障，请联系售后服务。
2. 如果充电器过热，请立即停止使用，并联系售后服务。
安全警示1. 请勿将充电器分解或修理，以免发生高压触电或其他安全问题。
2. 请勿将充电器长时间插入电源插座，以节约能源和防止发生安全问题。
3. 请勿将充电器暴露在儿童能触及的地方，以防止儿童误用或触电。
售后服务如果您在使用过程中遇到任何问题或需要进一步的帮助，请随时联系我们的售后服务团队。
我们将竭诚为您提供解决方案和支持。
感谢您阅读本说明书，祝您使用愉快！此说明书仅供参考，请以实际产品为准。

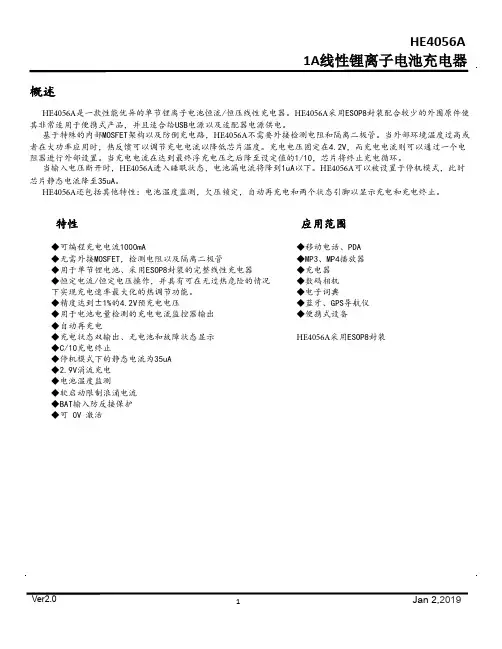

概述HE4056A是一款性能优异的单节锂离子电池恒流/恒压线性充电器。
HE4056A采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。
基于特殊的内部MOSFET架构以及防倒充电路，HE4056A不需要外接检测电阻和隔离二极管。
当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。
充电电压固定在4.2V，而充电电流则可以通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。
当输入电压断开时，HE4056A进入睡眠状态，电池漏电流将降到1uA以下。
HE4056A可以被设置于停机模式，此时芯片静态电流降至35uA。
HE4056A还包括其他特性：电池温度监测，欠压锁定，自动再充电和两个状态引脚以显示充电和充电终止。
特性◆可编程充电电流1000mA◆无需外接MOSFET，检测电阻以及隔离二极管◆用于单节锂电池、采用ESOP8封装的完整线性充电器◆恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。
◆精度达到±1%的4.2V预充电电压◆用于电池电量检测的充电电流监控器输出◆自动再充电◆充电状态双输出、无电池和故障状态显示◆C/10充电终止◆停机模式下的静态电流为35uA◆2.9V涓流充电◆电池温度监测◆软启动限制浪涌电流◆BAT输入防反接保护◆可0V激活应用范围◆移动电话、PDA◆MP3、MP4播放器◆充电器◆数码相机◆电子词典◆蓝牙、GPS导航仪◆便携式设备HE4056A采用ESOP8封装典型应用其中，虚线框出R1/R2/NTC电阻部份为电池温度监测，可选。
也可TEMP脚直接接地，不监测电池温度。
管脚分布ESOP8底部带有散热片，需充分焊接到地散热管脚描述管脚号管脚名描述1TEMP电池温度检测输入2PROG可编程恒流充电电流设置端3GND地端4VCC电源端5BAT电池端6STDBY电池充电完成指示端7CHRG电池充电指示端8CE芯片使能输入端最大额定值(注)参数范围单位VCC端电压-0.3to6.5VPROG,BAT,CE,TEMP端电压-0.3to6.5VCHRG端电压-0.3to8VSTDBY端电压-0.3to8VBAT端电流1APROG端电流2mA最大功耗1500mW工作环境温度-40~85︒C最低/最高存储温度T stg-65to125︒C HE4056A1A线性锂离子电池充电器技术样品135-****9832ESD与Latch-up等级人体模型ESD级别4000V机器模型ESD级别400V Latch-up级别400mA结构框图HE4056A1A 线性锂离子电池充电器技术样品135-****9832电气特性(如果没有特殊说明，环境温度=25︒C，输入电压=5V)符号参数测试条件最小值典型值.最大值单位VCC输入电源电压4.06.5V ICC 输入电源电流充电模式(RPROG=12K)(1)240500uA 待机模式（充电终止）50100uA 停机模式(RPROG未连接，VCC＜VBAT,VCC＜VUVLO)3570uA VFLOAT 输出浮充电压0︒C≤T≤85︒C4.158 4.2 4.242V IBAT BAT端充电电流恒流模式，RPROG=2.4K 465500535mA 恒流模式，RPROG=1.2K 93010001070mA 待机模式，VBAT=4.2V 0-2.5-6uA 停机模式12uA 电池反接模式，VBAT=-4V 0.7mA 睡眠模式，VCC=0V01uA ITRIKL 涓流充电电流VBAT＜VTRIKL,RPROG=2.4K 405060mA VBAT＜VTRIKL,RPROG=1.2K 80100120mA VTRIKL 涓流充电门限电压VBAT上升 2.8 2.9 3.0V VTRHYS 涓流充电迟滞电压VBAT下降6080100mV VUVLO VCC欠压锁定电压VCC上升 3.7 3.8 3.93V VUVHYS VCC欠压锁定迟滞电压VCC下降150200300mV VMSD 手动关断阈值电压VPROG上升 1.15 1.21 1.30V VPROG下降0.9 1.0 1.1V VASD VCC -VBAT锁闭电压VCC上升70100140mV VCC下降53050mV ITERMC/10终止电流门限(2)RPROG=1.2K 0.0850.100.115mA/mA RPROG=2.4K0.0850.100.115mA/mA VPROG PROG引脚电压恒流模式，RPROG=1.2K 0.931.0 1.07V VCHRG CHRG端输出低电平ICHRG=5mA 0.350.6V VSTDBY STDBY端输出低电平ISTDBY=5mA0.350.6V VTEMP_H TEMP脚高端翻转电压8083%VCC VTEMP_L TEMP脚低端翻转电压4245%VCC ∆VRECHG 再充电电池门限电压VFLOAT-VRECHG 50100mV tRECHG 再充电延时时间VBAT由高到低0.8 1.84ms tTERM 充电终止延时时间IBAT降至ICHG/10以下0.63 1.43ms IPROG PROG端上拉电流 2.0uA VCEH CE端“高”电平 1.3V VCEL CE端“低”电平0.7V注释(1):这时处于充电状态，ICC=IVCC-IBATHE4056A1A 线性锂离子电池充电器I T R I K L (m A )I T R I K L (m A )I B A T (m A )I B A T (m A )典型性能曲线恒定电流模式下PROG引脚PROG引脚电压与温度的充电电流与PROG引脚电压的电压与电源电压的关系曲线关系曲线关系曲线稳定输出（浮充）电压与稳定输出（浮充）电压与稳定输出（浮充）电压与充电电流的关系曲线温度的关系曲线电源电压的关系曲线涓流充电电流与温度的涓流充电电流与电源电压的涓流充电门限电压与关系曲线关系曲线温度的关系曲线IBAT(mA)VCC=5V VBAT=4V RPROG=12KVCC=5V VBAT=4V RPROG=12KVCC=5VRPROG=2.4KVCC=5V RPROG=2.4KVCC=5V RPROG=12KRPROG=12KRPROG=1.2KRPROG=12KVCC=5VVBAT=2.5VRPROG=1.2KRPROG=12KVBAT=2.5V TEMP=25°C KVCC=5V RPROG=12KI B A T (m A)I T R I K L (m A )HE4056A1A 线性锂离子电池充电器典型性能曲线充电电流与电池电压的充电电流与电源电压的充电电流与环境温度的关系曲线关系曲线关系曲线再充电电池门限电压与温度的关系曲线VCC=5V RPROG=1.5KTA=0°CTA=25°CTA=50°CRPROG=1.2KRPROG=3KVBAT=4V TEMP=25°C KRPROG=1.2KRPROG=12KVCC=5V VBAT=4VVCC=5V RPROG=12KI B A T (m A )I B A T (m A )I B A T (m A )使用说明HE4056A 是一款专门为锂离子电池设计的线性充电器，利用芯片内部的功率MOSFET对电池进行恒流/恒压充电。

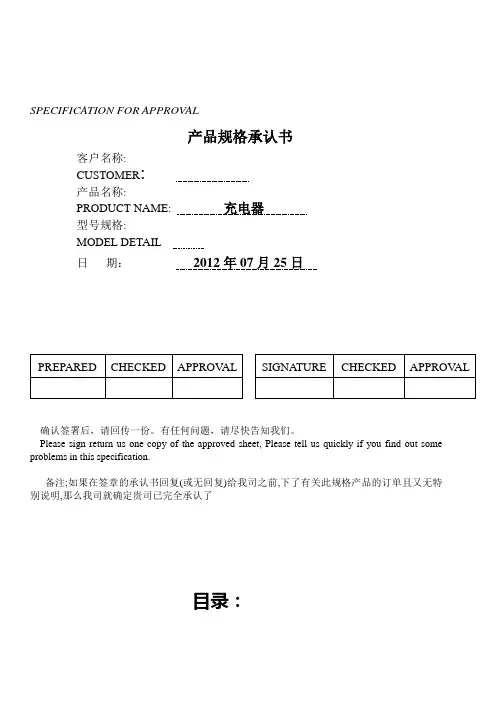

SPECIFICATION FOR APPROVAL产品规格承认书客户名称:CUSTOMER:产品名称:PRODUCT NAME: 充电器型号规格:MODEL DETAIL日期：2012年07月25日PREPARED CHECKED APPROV AL SIGNATURE CHECKED APPROV AL确认签署后，请回传一份。
有任何问题，请尽快告知我们。
Please sign return us one copy of the approved sheet, Please tell us quickly if you find out some problems in this specification.备注;如果在签章的承认书回复(或无回复)给我司之前,下了有关此规格产品的订单且又无特别说明,那么我司就确定贵司已完全承认了目录：1, 适用范围 (3)2，存储条件 (3)3，电气特性 (3)4，环境适应性试验 (4)5，性能冲击试验 (5)6，安全规范 (5)7，机械特性 (5)8，图表 (6)8.1 电路原理图8.2 内部结构图和PCB版图8.3 测试电路及特性曲线8.4 外观尺寸图及接口规格8.5元件清单1适用范围此规格书用于规定TR68-6 USB充电器的电气、机械特性以及外部环境要求等各方面的规格。
2 存储条件工作温度-10℃--+55℃储藏温度-40℃--+85℃工作湿度5％--95％储藏湿度5％--95％检测温度25±10℃大气压力70—106Mpa3 电气特性3.1 输入特性3.1.1 电压/频率：输入电压范围是AC110-240V，频率范围为50HZ-60HZ。
3.1.2 稳定电流（满载时）：当输入交流电压AC220V–50HZ时，最大输入电流小于200mA。
3.2 输出特性3.2.1 额定输出电压：DC5.1V±0.2V3.2.2 输出电压范围：DC5.1V±0.2V3.2.3 输出电流范围:当输入电压：AC220时电流：500mA±100mA (5.00V±0.2V时测定)最大输出电流：600MA（MAX）3.2.4 短路电流能保证本产品在输出端24小时内短路状态下不会任何损坏。
手机充电器说明书感谢您购买我们的手机充电器。
为了您的安全和使用方便，请仔细阅读本说明书。
在使用前，请确保您已经理解并完全遵守以下操作指南。
1. 产品概述手机充电器是一种便捷且高效的充电设备，适用于大多数型号的智能手机和其他支持USB充电的设备。
2. 技术规格- 输入电压：AC 100-240V，50/60Hz- 输出电压：DC 5V- 输出电流：最大2.4A- 插头类型：标准美标插头（可根据不同地区提供适配器）- 充电接口：USB-A3. 使用方法步骤1：将充电器插头插入电源插座。
步骤2：使用标准USB线将充电器的USB接口与待充电设备的充电口连接。
步骤3：确保连接牢固后，待充电设备将开始充电。
步骤4：充电完成后，断开设备和充电器之间的连接。
4. 注意事项- 请使用原装充电器或正规渠道购买的充电器。
低质量或劣质充电器可能会造成电池损坏或设备故障。
- 请保持充电器干燥，避免接触水或其他液体。
- 请勿在高温、潮湿或多尘的环境中使用充电器。
- 请勿将充电器置于易燃物品附近，并避免长时间使用充电器。
- 若发现充电器有任何损坏，请立即停止使用并联系售后服务部门进行维修或更换。
5. 处理与回收- 请勿将充电器扔入垃圾桶或普通废物中。
根据当地规定，您应该将其交给指定的回收站或处理部门处理。
- 不正确处理充电器可能对环境和人类健康造成危害。
6. 常见问题解答问：为什么我的手机充电慢？答：充电速度可能受到以下因素影响：电池容量、电池健康状况、充电线质量等。
建议使用原装的充电器和充电线，确保设备和充电器之间的连接良好。
问：充电器是否支持快速充电功能？答：是的，我们的充电器支持快速充电功能，但请确保使用兼容的设备和线缆才能实现快速充电效果。
问：是否可以将充电器用于其他设备？答：是的，充电器适用于大多数支持USB充电的设备，但请务必根据充电设备的规格要求，使用合适的充电器。
问：如何联系售后服务部门？答：如果您遇到任何问题，或需要更多信息，请致电我们的客户服务热线或发送电子邮件至我们的售后服务部门，我们将竭诚为您提供协助。
锂离子电池充电器规格书1. 引言本文档旨在提供关于锂离子电池充电器的规格信息。
锂离子电池充电器是一种电子设备，用于为锂离子电池充电，在充电过程中确保充电器的安全性和性能。
2. 规格2.1 输入电压- 标称输入电压：220VAC- 输入电压范围：200VAC - 240VAC- 输入频率：50Hz2.2 输出电压- 标称输出电压：DC 12V- 输出电压精度：±5%2.3 输出电流- 标称输出电流：2A- 最大输出电流：3A2.4 充电方式- 充电模式：恒定电流充电(CC)/恒定电压充电(CV)- 充电截止条件：- 恒定电流阶段：当电池电压达到4.2V时- 恒定电压阶段：当电池充电电流下降至0.05C时2.5 安全性能- 过充保护：当电池电压超过4.2V时，充电器自动停止充电。
- 过流保护：当输出电流超过3A时，充电器自动停止充电。
- 短路保护：当输出端出现短路时，充电器自动停止充电。
- 温度保护：当充电器工作温度过高时，充电器自动停止充电。
2.6 外观和接口- 外观尺寸：100mm x 50mm x 30mm- 输入接口：国标插头- 输出接口：USB Type-A3. 注意事项- 请使用厂商提供的指定电源适配器，以确保充电器性能和安全性。
- 在充电过程中，请确保室内通风良好，避免过热情况的发生。
- 充电器不适用于非锂离子电池类型的充电。
以上是锂离子电池充电器的规格书内容。
如有任何疑问或需要更详细的信息，请随时与我们联系。
谢谢！。
数据手册 DATASHEET(500mA 线性锂离子电池充电器)概述、特点、典型应用-------------------------------------------------------------------------------------P2 管脚、特性指标----------------------------------------------------------------------------------------------P3 引脚功能说明-------------------------------------------------------------------------------------------------P5 充电电流大小设置、电池反接保护功能----------------------------------------------------------------P7 充电指示状态、无电池连接指示状态-------------------------------------------------------------------P8 多种典型应用图、使用注意事项-------------------------------------------------------------------------P12SD8057SD8057ShoudingSD8057特点 ·锂电池正负极反接保护； ·高达500mA 的可编程充电电流； ·无需MOSFET 、检测电阻器或隔离二极管； ·用于单节锂离子电池 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能； ·可直接从USB 端口给单节锂离子电池充电； ·精度达到±1%的4.2V 预设充电电压； ·最高输入可达9V ； ·自动再充电；·2个充电状态开漏输出引脚； ·C/10充电终止；·待机模式下的供电电流为40uA ； ·2.9V 涓流充电器件版本；·软启动限制了浪涌电流；·采用6引脚SOT-23封装。

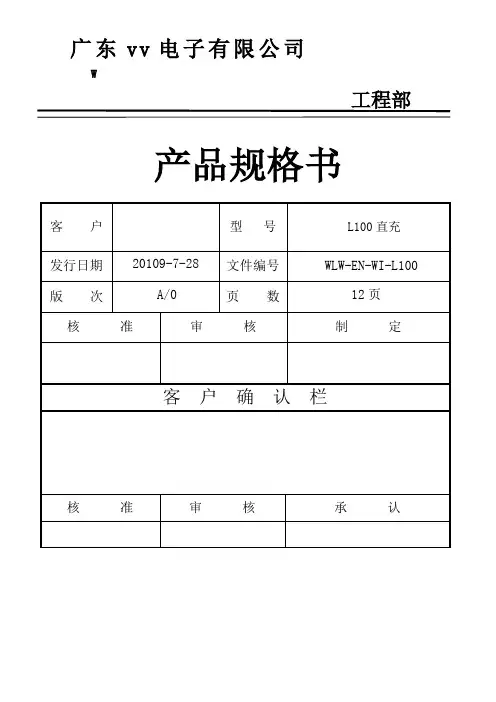

广东vv电子有限公司W工程部产品规格书4.1试验环境温度:15~35℃;相对湿度45%~75%;大气压力86~106KPa.4.2测量、试验之仪器、设备及精度鹅鹅鹅饿有限公司编号：WLW-QP-42-01版本： A/0WLW-106A-L100 V1.0直充规格书页码： 3/12表2测试项目测试仪器与设备精度电压/电流数字万用表0.1V/1mA抗电强度耐压测试仪10V尺寸卡尺/卷尺等0.02mm./1m m高/低温烤箱/电冰箱±2℃/±3℃输出线折弯寿命拉力计±0.1N4.3外观及尺寸检查4.3.1用目视、测量方法检查充电器外观、结构，应符合3.2.1的规定。
输入插头、输出插头及连接线牢固可靠,应符合3.2.2的规定。
4.3.2输出线折弯寿命在吊重100g的砝码作用下2000次, 应符合3.2.3。
4.4输入电压/电流试验A)按下图（图1）所示接好试验电路6.3产品应贮存在温度35℃ 以下,湿度不大于75%的室内仓库中.6.4产品运输中应防雨淋、水浸,不应有剧烈振动.二、 电路原理图鹅鹅鹅饿有限公司编号：WLW-QP-42-01 版本： A/0 WLW-106A-L100 V1.0直充规格书页码： 6/12三、PCB板图顶层字符丝印图威力王有限公司编号：WLW-QP-42-01版本： A/0 WLW-106A-L100 V1.0直充规格书页码： 7/12八、 产品外壳尺寸图鹅鹅鹅饿有限公司编号：WLW-QP-42-01 版本： A/0WLW-106A-L100 V1.0直充规格书页码： 12/12。

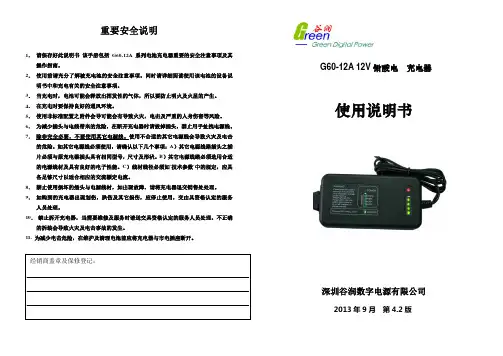

重要安全说明1．请保存好此说明书该手册包括G60-12A系列电池充电器重要的安全注意事项及其操作指南。
2．使用前请充分了解被充电池的安全注意事项。
同时请详细阅读使用该电池的设备说明书中和充电有关的安全注意事项。
3．当充电时，电池可能会释放出挥发性的气体，所以要防止明火及火星的产生。
4．在充电时要保持良好的通风环境。
5．使用非标准配置之附件会导可能会有导致火灾，电击及严重的人身伤害等风险。
6．为减少插头与电线带来的危险，在断开充电器时请拔掉插头，禁止用手扯拽电源线。
7．除非完全必要，不要使用其它电源线。
使用不合适的其它电源线会导致火灾及电击的危险。
如其它电源线必须使用，请确认以下几个事项：A）其它电源线路插头之插片必须与原充电器插头具有相同型号，尺寸及形状。
B）其它电源线路必须选用合适的电源线材及具有良好的电子性能。
C）线材线径必须如`技术参数`中的规定，应具备足够尺寸以适合相应的交流额定电流。
8．禁止使用损坏的插头与电源线材，如出现故障，请将充电器退交销售处处理。
9．如购到的充电器出现划伤，跌伤及其它损伤，应停止使用，交由具资格认定的服务人员处理。
10．禁止拆开充电器，当需要维修及服务时请送交具资格认定的服务人员处理。
不正确的拆装会导致火灾及电击事故的发生。
11. 为减少电击危险，在维护及清理电池前应将充电器与市电插座断开。
G60-12A 12V铅酸电池充电器 使用说明书深圳谷润数字电源有限公司2013年9月 第4.2版简 介G60-12A 是深圳谷润数字电源有限公司2011年推出的一款具有最新充电技术的智能12V 铅酸电池充电器。
G60-12A 是3PA3015的技术升级版，无论是在输出功率、操作简便性、电池电量显示等众多方面都比3PA3015有显著提升。
G60-12A 使用四阶段全自动Ud-I-Uh-Uf 充电程序操作, Ud 阶段输出高频高电压小电流的去硫化脉冲，自动修复蓄电池内部的硫化结晶，激活电池活性物质；之后自动进入恒流（I=3.3A ）主充电阶段，直到电池达到最大充电电压14.7V ； 此时充电器进入脉冲均衡充电阶段（Uh ），充电电流会逐渐降低，直到电池被完全充满；然后充电器会切换到浮充维护阶段（Uf ），如果此时电池端口电压低于12.9V ，充电器会按其充电特性的第一阶段重新自动启动。

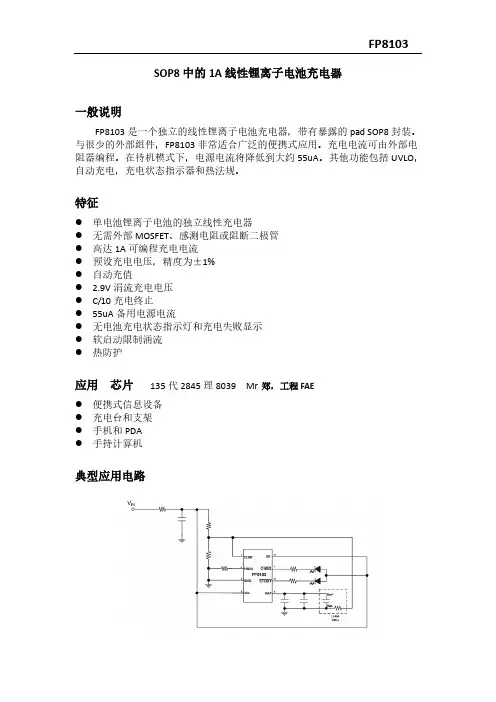

SOP8中的1A线性锂离子电池充电器一般说明FP8103是一个独立的线性锂离子电池充电器，带有暴露的pad SOP8封装。
与很少的外部组件，FP8103非常适合广泛的便携式应用。
充电电流可由外部电阻器编程。
在待机模式下，电源电流将降低到大约55uA。
其他功能包括UVLO，自动充电，充电状态指示器和热法规。
特征●单电池锂离子电池的独立线性充电器●无需外部MOSFET、感测电阻或阻断二极管●高达1A可编程充电电流●预设充电电压，精度为±1%●自动充值● 2.9V涓流充电电压●C/10充电终止●55uA备用电源电流●无电池充电状态指示灯和充电失败显示●软启动限制涌流●热防护应用芯片135代2845理8039 Mr。
郑，工程FAE●便携式信息设备●充电台和支架●手机和PDA●手持计算机典型应用电路功能描述操作FP8103是一款线性电池充电器，主要用于单电池锂离子电池充电电池。
那个充电器采用可编程恒流/恒压充电算法电流。
充电电流可通过外部单电阻进行编程。
FP8103包括内部P沟道功率MOSFET和热调节电路。
无阻挡二极管或外部需要感应电阻器。
因此，基本充电器电路只需要两个外部元件。
此外，FP8103能够从USB电源操作。
正常充电周期当Vcc引脚上的电压高于UVLO阈值时，充电周期开始。
如果球棒引脚电压小于2.9V，充电器进入涓流充电模式。
在这种模式下，FP8103提供约1/10的编程充电电流，使蓄电池电压达到安全水平全电流充电电平。
当电池脚电压上升到2.9伏以上时，充电器进入恒流模式，向蓄电池提供完全编程的充电电流。
当BAT 引脚接近最终浮充电压（4.35V），FP8103进入恒压模式充电电流开始减小。
当充电电流降至编程值的1/10时值，充电周期结束。
编程充电电流充电电流由一个从PROG引脚连接到接地的电阻器进行编程。
电池充电电流是PROG引脚流出电流的1200倍。
所需的根据充电电流，可通过以下公式计算电阻值：瞬时充电电流可能与上述公式在滴流或恒定电压方面有所不同模式。
手机USB充电器产品规格书一、前言本规格书描述手机USB充电器的电气特性及使用环境要求等方面的规格说明。
二、产品特点1、本USB充电器连接手机后可对手机电池进行充电；2、恒压小电流充电模式，电池电压充满自动关断，将提高电池的使用寿命；3、全电压输入，全球适用。
三、电气参数1、输入：90-250V AC，50/60Hz 80mA；2、输出：5VDC 500MA，最大2A;3、空载功耗:0.2W MAX；4、充电满载功耗：5W MAX；5、电池充饱率：≥90%。
四、环境条件1、使用环境：温度：0-40℃湿度：≤95％；2、存储环境：温度: -25～+60℃湿度：≤85％；3、工作时本体温度：充电时壳体表面温度≤50℃，电池表面温度≤45℃。
五、安全规格符合安全标准。
六、可靠性能参数1.输入特性 (3)1.1额定输入电压 (3)1.2输入电压范围 (3)1.3输入频率 (3)1.4输入频率范围 (3)1.AC输入电流 (3)1.6峰值输入电流 (3)1.7效率 (3)2.输出特性 (3)2.1输出额定电压 (3)2.2输出电压 (3)2.3额定输出电流 (4)2.4额定功率 (4)2.5 LED 指示功能) (4)2.6充电器输出电压/电流特性图..........................2.7输出纹波、噪音 (4)2.8输出电流纹波、噪音 (4)2.9启动延时 (4)2.10关断时延 (4)2.11过冲 (4)2.12电流倒灌 (4)2.13保护 (4)2.13.1过压保护 (4)2.13.2过流保护........................................................................ .............. (4)2.13.3短路保护........................................................................ ......... .. (4)3.信赖性项目 (4)3.1静电 (4)3.2高压测试 (4)3.3绝缘电阻 (4)3.4泄漏电流 (4)3.5温升 (4)3.6连续工作时间 (5)3.7平均无故障时间............................................................................... . (5)3.8 EMI标准..................................................................................................5.4.环境要求 (5)4.1工作温度 (5)4.2储藏温度 (5)4.3工作湿度 (5)4.4储藏湿度 (5)5.机械要求 (5)5.1尺寸 (5)5.2重量 (5)5.3USB 接口类型 (5)5.4跌落试验 (5)5.5振动试验 (5)5.6插拔实验 (5)6.机械性能 (6)6.1外观 (5)6.2外壳材质 (6)7.环境性能 (5)7.1低温工作实验 (5)7.2高温工作实验 (6)7.3低温存储 (6)7.4高温存储 (6)7.5恒温恒湿工作) (6)1.输入特性1.1额定输入电压额定输入交流100V~240V。
郑州正方科技： 3S 均衡充电器适用范围：2S/3S 锂电池组特 点■ 低静态功耗■ 充电状态显示 ■ 均衡充电一、主要技术参数：二、接口说明三、LED 指示说明1、空闲不接电池，LED 熄灭2、单路电池电压低于充电截止电压，该路LED 常亮3、单路电池电压高于充电截止电压，该路LED 熄灭四、注意事项十分感谢您购买我公司的产品，在使用前请您首先仔细阅读说明书，以免给您造成不必要的损失，您在使用过程中遇到困难时，请拨打我们的服务电话，我们将尽力为您提供服务和帮助。
1、收到产品后，请检查包装是否完好，若包装破损，可能导致产品损坏；2、静电防治产品中的控制、驱动均为高阻电压信号，采用微功耗的 CMOS 电路和MOS管，极易被静电击穿，静电击穿是一种不可修复的损坏，而人体和焊接工具有时会产生高达几十伏或上百伏的静电，所以，在操作、装配以及使用中都应极其小心，严防静电。
因此：▲请不要用手随意去摸外引线、电路板上的电子元件；▲如必须直接接触时，应使人体与模块保持在同一电位，或使人体良好接地；▲焊接使用的烙铁及装配使用的电动工具必须良好接地，没有漏电；▲请不要使用真空吸尘器进行清洁处理，因为它会产生很强的静电；▲空气干燥也会产生静电，因此，工作间湿度应在 RH60%以上；▲取出或放回包装袋或移动位置时，也需小心，防止产生静电。
不要随意更换包装或舍弃原包装。
3、请不要随意对电路板进行机械加工，可能会损伤内部电路造成功能失效；4、装配过程中，请不要让产品受力变形，可能会导致电子元件或线路部分损坏，使产品不稳定；5、储存▲装入聚乙稀口袋（最好有防静电涂层）并将口封住；▲ -55℃ --- +85℃之间存储；▲放在暗处，避强光；▲决不能在表面压放任何物品；▲严格避免在极限温度/湿度条件下存放；6、特别注意：a.充电器在工作时，发热量比较大；请在使用时，注意电路板通风；b.使用时，输出请不要接反；c.不要对已损坏的电池充电；。
手机充电电源规格书（小二、加黑）电源类型：开关电源输入电压：AC 180V~240V ,输入频率: 47Hz~53Hz输出电压：DC ±保护电压：DC ±纹波电压: 输出电流0mA~100mA时，<= 300mVpp输出电流100mA~500mA时，<= 150mVpp输出电流：输出时, 输出电流为500mA~600mA交流输入端电流：< 200mA短路保护: 限流到<=250mA输入Fuse保护：有工作环境温度：-10°C ~ +60°C工作环境湿度：5% ~ 90%Input V oltage Range: AC 180V~240VInput frequency: 47Hz~53HzOutput voltage: DC ±Protect voltage: DC ±Ripple voltage: <= 300mVpp ( Output Current 0mA~100mA )<= 150mVpp ( Output Current 100mA~500mA ) Output Current: 500 mA ~ 600mA ( when output voltage = )AC Input Current: < 200mAShortcut protection: Limit to <=250mAInput fuse protection: YesWorking Environment temperature: -10°C ~ +60°CWorking Environment humidity: 5% ~ 90%电磁干扰过滤器: 符合FCC,CISPR22,EN55022,B级安全规格: 达到以下国际安规机构规定的II级SELV 双重绝缘保护要求: EN60950(IEC950), GS Compliant, UL1950,CSA950, CE Mark,CCEE/CCIB GB4943可靠性规格: MTBF>=100,000 Hours输入插头: 标准2芯交流插头输出插头: 采用18pin 扁平插头，其中：Pin1，Pin5为充电电源正极（+）输出脚；Pin9，Pin13为充电电源负极（地）输出脚。
2A旅充产品规格书一、前言本规格书描述手机USB充电器的电气特性及使用环境要求等方面的规格说明。
二、产品特点1、本USB充电器连接手机后可对手机电池进行充电；2、恒压小电流充电模式，电池电压充满自动关断，将提高电池的使用寿命；3、全电压输入，全球适用。
三、电气参数1、输入：90-250V AC，50/60Hz 80mA；2、输出：5VDC 500MA，最大2A;3、空载功耗:0.2W MAX；4、充电满载功耗：5W MAX；5、电池充饱率：≥90%。
四、环境条件1、使用环境：温度：0-40℃湿度：≤95％；2、存储环境：温度: -25～+60℃湿度：≤85％；3、工作时本体温度：充电时壳体表面温度≤50℃，电池表面温度≤45℃。
五、安全规格符合安全标准。
六、可靠性能参数1.输入特性 (3)1.1额定输入电压 (3)1.2输入电压范围 (3)1.3输入频率 (3)1.4输入频率范围 (3)1.AC输入电流 (3)1.6峰值输入电流 (3)1.7效率 (3)2.输出特性 (3)2.1输出额定电压 (3)2.2输出电压 (3)2.3额定输出电流 (4)2.4额定功率 (4)2.5 LED 指示功能) (4)2.6充电器输出电压/电流特性图..........................2.7输出纹波、噪音 (4)2.8输出电流纹波、噪音 (4)2.9启动延时 (4)2.10关断时延 (4)2.11过冲 (4)2.12电流倒灌 (4)2.13保护 (4)2.13.1过压保护 (4)2.13.2过流保护........................................................................ .............. (4)2.13.3短路保护........................................................................ ......... .. (4)3.信赖性项目 (4)3.1静电 (4)3.2高压测试 (4)3.3绝缘电阻 (4)3.4泄漏电流 (4)3.5温升 (4)3.6连续工作时间 (5)3.7平均无故障时间............................................................................... . (5)3.8 EMI标准..................................................................................................5.4.环境要求 (5)4.1工作温度 (5)4.2储藏温度 (5)4.3工作湿度 (5)4.4储藏湿度 (5)5.机械要求 (5)5.1尺寸 (5)5.2重量 (5)5.3USB 接口类型 (5)5.4跌落试验 (5)5.5振动试验 (5)5.6插拔实验 (5)6.机械性能 (6)6.1外观 (5)6.2外壳材质 (6)7.环境性能 (5)7.1低温工作实验 (5)7.2高温工作实验 (6)7.3低温存储 (6)7.4高温存储 (6)7.5恒温恒湿工作) (6)1.输入特性1.1额定输入电压额定输入交流100V~240V。
手机充电电源规格书（小二、加黑）
电源类型：开关电源
输入电压：AC 180V~240V ,
输入频率: 47Hz~53Hz
输出电压：DC ±
保护电压：DC ±
纹波电压: 输出电流0mA~100mA时，<= 300mVpp
输出电流100mA~500mA时，<= 150mVpp
输出电流：输出时, 输出电流为500mA~600mA
交流输入端电流：< 200mA
短路保护: 限流到<=250mA
输入Fuse保护：有
工作环境温度：-10°C ~ +60°C
工作环境湿度：5% ~ 90%
Input V oltage Range: AC 180V~240V
Input frequency: 47Hz~53Hz
Output voltage: DC ±
Protect voltage: DC ±
Ripple voltage: <= 300mVpp ( Output Current 0mA~100mA )
<= 150mVpp ( Output Current 100mA~500mA ) Output Current: 500 mA ~ 600mA ( when output voltage = )
AC Input Current: < 200mA
Shortcut protection: Limit to <=250mA
Input fuse protection: Yes
Working Environment temperature: -10°C ~ +60°C
Working Environment humidity: 5% ~ 90%
电磁干扰过滤器: 符合FCC,CISPR22,EN55022,B级
安全规格: 达到以下国际安规机构规定的II级SELV 双重绝缘保护要求: EN60950(IEC950), GS Compliant, UL1950,CSA950, CE Mark,
CCEE/CCIB GB4943
可靠性规格: MTBF>=100,000 Hours
输入插头: 标准2芯交流插头
输出插头: 采用18pin 扁平插头，其中：
Pin1，Pin5为充电电源正极（+）输出脚；
Pin9，Pin13为充电电源负极（地）输出脚。
中文字体为宋体，英文为Times New Roman.。
