《互换性与技术测量》实验报告机械工程基础实验室技术测量室编年级班级姓名实验名称及目录：实验一、尺寸测量实验1—1、轴的测量实验1—2、孔的测量实验二、形位误差测量实验2—1、直线度误差的测量实验2—2、平行度误差、平面度误差测量实验三、表面粗糙度测量、螺纹测量实验3—1、表面粗糙度的测量实验3—2、螺纹中径、螺距及牙形半角的测量实验四、齿轮测量实验4—1、直齿圆柱齿轮公法线的测量实验4—2、直齿圆柱齿轮齿厚偏差的测量一、实验目的三、被测零件：四、测量示意图：七、测量数据分析并判断被测零件是否合格；八、思考题：1、用立式光学计测量塞规属于什么测量方法？2、绝对测量和相对测量各有什么特点？3、什么是分度值？刻度间距？4、仪器的测量范围和刻度尺的示值范围有何不同？一、实验目的三、被测零件：四、测量示意图：六、测量数据记录：（单位：mm）七、测量数据分析并判断被测零件是否合格；八、思考题：1、用内径千分尺和内径量表测量孔的直径是，各属于哪种测量方法？2、内径量表测量孔时“转折点”意味着什么？一旦“零位”确定，百分表指针超过“零位”发生转折，示值为正还是负？百分表指针不过“零位”发生转折，示值为正还是负？3、组合量块组的原则是什么？实验报告：直线度误差的测量（形状公差的测量）一、实验目的：二、实验仪器：四、测量示意图：（要求画出简单的仪器的测量原理图和被测面的测量截面图）六、作图：分别用最小区域法和两端点连线法求直线度误差值，并作出合格性结论。
七、思考题：1、以本实验为例，试比较按最小区域法和两端点连线法评定的直线度误差值何者更合理？2、用作图法求直线度误差值时，如前所述，总是按平行于纵坐标计量，而不是按垂直于两条平行包容直线的距离计量，原因何在？实验报告：平面度误差的测量一、实验目的：四、测量示意图：六、析判断被测平面是否合格？实验报告：平行度误差的测量一、实验目的：四、测量示意图：六、分析判断被测件平行度是否合格？实验报告：表面粗糙度的测量Array一、实验目的：二、实验仪器：三、实验内容：1、用表面粗糙度电感测微仪测量表面粗糙度的R a值；2、用干涉显微镜测量表面粗糙度的R z值。
目录第一章测试第二章测试第三章测试第四章测试第五章测试第六章测试第七章测试第八章测试第一章测试【判断题】(2分)完全互换一般用于厂际合作的场合。
（）A.错√ B.对【判断题】(2分)厂外协作件要求不完全互换生产。
（）√ A.错B.对【判断题】(2分)公差比偏差大。
（）√ A.错B.对【判断题】(2分)为了实现互换性，零件的公差应规定得越小越好。
（）√ A.错B.对【判断题】(2分)传递扭矩的孔和轴的配合一般选用过渡配合。
（）A.对√ B.错【判断题】(2分)经常需要拆卸的孔和轴一般选用过盈配合。
（）√ A.错B.对【判断题】(2分)不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（）√ A.对B.错【判断题】(2分)国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（）A.对√ B.错【单选题】(2分) 保证互换性生产的基础是( )。
√ A.标准化B.大批量生产C.检测技术.D.现代化【单选题】(2分) 轴的公差带由（）唯一确定。
A.T和d√ B.es和eiC.T和ei--------------------------------------第二章（几何量测量技术基础）--------------------D.T和es第二章测试【判断题】(2分)测量仪器的分度值与刻度间距相等。
（）√ A.错B.对【判断题】(2分)若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。
（）A.对√ B.错【判断题】(2分)量块按“级”使用时忽略了量块的检定误差。
（）√ A.错B.对【单选题】(2分) 取多次重复测量的平均值来表示测量结果可以减少（）。
A.变值系统误差B.定值系统误差√ C.随机误差D.粗大误差【单选题】(2分) 含有下列哪项误差的测得值应该按一定的规则，从一系列测得值中予以剔除（）。
绪论习题一、判断题（正确的打√，错误的打×）1. 零件不经过挑选和修配，便能装配到机器上，该零件具有互换性。
（）2. 厂外协作件要求采用不完全互换生产。
（）3. 具有互换性的零件，其几何尺寸参数必须制成绝对精确。
（）4. 企业标准比国家标准层次低，在标准要求上可低于国家标准。
（）5. 在确定产品的参数系列或参数时，应最大限度地采用优先数系或优先数。
（）二、单项选择题1. 符合互换性的零件应是（）。
A. 相同规格的零件B. 不同规格的零件C. 相互配合的零件D. 上述三种都不是2. 互换性按产品的（）不同，可分为完全互换和不完全互换。
A. 互换方法B. 互换性质C. 互换程度D. 互换效果3. 检测是互换性生产的（）。
A. 保障B. 措施C. 基础D. 原则4. 具有互换性的零件，其几何参数制成绝对精确是（）。
A. 有可能的B. 不可能的C. 必要的D. 必须的5. R10优先数系的公比是（）。
A. 1.60B. 1.25C. 1.12D. 1.06三、简答题1. 什么是互换性？为什么说互换性已经成为现代机械制造业中的普遍原则？列举几种生产和生活实例加以说明。
2. 什么是误差、公差、检测和标准化？它们与互换性有何关系？3.下列四组数据分别属于哪种系列？公比q分别是多少？（1）某机床主轴转速范围（r/min）：200；250；315；400；500；630…（2）电动机转速范围（r/min）：375；750；1500；3000…（3）表面粗糙度（μm）：0.8；1.6；3.15；6.3；12.5；5；25…绪论习题答案一、判断题1. √；2. ×；3. ×；4. ×；5. √二、选择题1. A；2. C；3. A；4. B；5. B三、简答题1.答：略2.答：略3.（1）R10系列，公比q = 1.25（2）R40/12派生系列，公比q = 2（3）R10/3派生系列，公比q = 2习题一一、判断题（对的打√，错的打×）1.某一尺寸的上偏差一定大于下偏差。

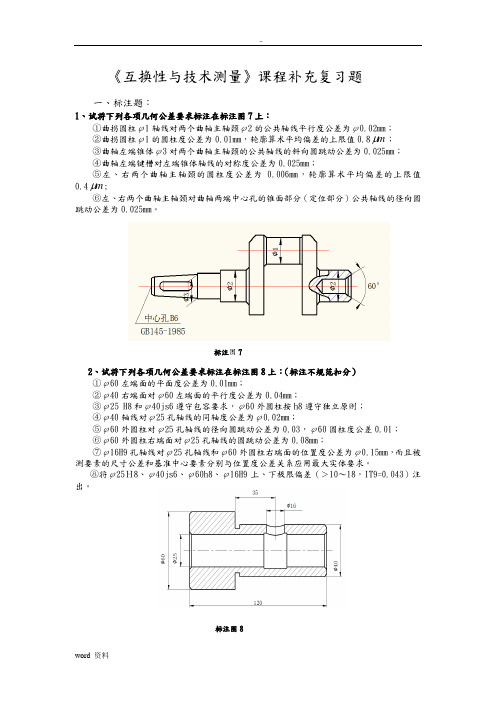

一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念作用尺寸：单一要素的作用尺寸简称作用尺寸MS。
是实际尺寸和形状误差的综合结果。
作用尺寸：Dms=Da—误差dms=da+误差最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。
孔为最小极限尺寸；轴为最大极限尺寸。
LMC：含有材料量最小的状态。
孔为最大极限尺寸；轴为最小极限尺寸。
MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。
最大实体实效尺寸MMVS：在实效状态时的边界尺寸。
A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。
对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。
（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。
（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。
包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。
即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。
（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。
互换性与技术测量综合复习题第一章绪论0-1 什么是互换性？互换性的优越性有哪些？0-2 互换性的分类有哪些？完全互换和不完全互换有何区别？0-3 误差、公差、检测、标准化与互换性有什么关系？0-4 什么是标准和标准化？0-5 为何要采用优先数系？R5、R10、R20、R40系列各代表什么？第二章孔、轴的极限与配合一．判断题（正确的打√，错误的打×）1．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。
（）mm的孔，可以判断该孔为基孔制的基准孔。
（）2．图样标注φ30 +0.0333．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
（）4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。
（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（）6．配合H7/g6比H7/s6要紧。
（）7．孔、轴公差带的相对位置反映加工的难易程度。
（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。
（）9．基轴制过渡配合的孔，其下偏差必小于零。
（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（） 11．工作时孔温高于轴温，设计时配合的过盈量应加大。
（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（）14．配合公差的大小，等于相配合的孔轴公差之和。
（）二．选择题（将下列题目中所有正确的论述选择出来）1．以下各组配合中，配合性质相同的有＿＿。
A．φ30H7／f6和φ30H8／p7B．φ30P8／h7和φ30H8／p7C．φ30M8／h7和φ30H8／m7D．φ30H8／m7和φ30H7／f62．下列配合代号标注正确的有＿＿。
A．φ60H7/r6B．φ60H8／k7C．φ60h7／D8D．φ60H9／f93．下列孔轴配合中选用不当的有＿＿。
三、填空题1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。
2．不完全互换是指＿＿。
3．完全互换是指＿＿。
4．实际偏差是指＿＿，极限偏差是指＿＿。
5．孔和轴的公差带由＿＿决定大小，由＿＿决定位置。
6．轴φ50js8，其上偏差为＿＿mm ，下偏差为＿＿mm 。
7．孔φ65 -0.042 -0.072mm 的公差等级为＿＿，基本偏差代号为＿＿。
8．尺寸φ80JS8，已知IT8=46μm ，则其最大极限尺寸是＿＿mm ，最小极限尺寸是＿＿mm 。
9．孔尺寸φ48P7，其基本偏差是＿＿μm ，最小极限尺寸是＿＿mm 。
10．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm ，其ES=＿＿mm ，EI=＿＿mm ，es=＿＿mm ，ei=＿＿mm 。
11．已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是＿＿mm ，下偏差是＿＿mm 。
12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
13．φ45+0.005 0mm 孔的基本偏差数值为＿＿，φ50-0.050 -0.112轴的基本偏差数值为＿＿mm 。
14．国家标准对未注公差尺寸的公差等级规定为＿＿。
某一正方形轴，边长为25mm ，今若按IT14确定其公差，则其上偏差为＿＿mm ，下偏差为＿＿mm 。
15．属于较高和中等精度的公差等级有＿＿，用于精密配合或重要配合处。
16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
若给定任意时，其公差带是＿区域。
18．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
19．当给定一个方向时，对称度的公差带形状是＿＿。
20．轴线对基准平面的垂直度公差带形状在给定两个互相垂直方向时是＿＿。
21．由于＿＿包括了圆柱度误差和同轴度误差，当＿＿不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
《互换性与技术测量》（高教版）习题答案第三章光滑圆柱体结合的互换性及其检测3-1 判断下列说法是否正确？答：⑴公差是零件尺寸允许的最大偏差。
（×）⑵公差通常为正，在个别情况下也可以为负或零。
（×）⑶孔和轴的加工精度越高，则其配合精度也高。
（√）⑷配合公差总是大于孔或轴的尺寸公差。
（√）⑸过渡配合可能有间隙,也可能有过盈。
因此,过渡配合可以是间隙配合,也可以过盈配合。
（×）3-2 什么是基孔制配合与基轴制配合？为什么要规定基准制？广泛采用基孔制配合的原因何在？在什么情况下采用基轴制配合？答：基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成的一种配合制度称为基孔制配合。
基孔制的孔为基准孔，代号为Ｈ，并规定基准孔的基本偏差（即下偏差）为零。
基轴制配合：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成的一种配合制度称为基轴制配合。
基轴制的轴为基准轴，代号为ｈ，并规定基准轴的基本偏差（即上偏差）为零。
按以下原则选用配合制：1）一般情况下，设计时优先选用基孔制。
2）有些情况下采用基轴制配合：零件采用外径不需加工的、具有一定精度等级的型材时，如型材直接用作轴；在同一基本尺寸的轴上装配几个具有不同性质的零件时，应选用基轴制配合；与标准件相配合的孔或轴，应以标准件为基准来确定配合制。
如滚动轴承的外圈与轴承座的配合即属于基轴制配合，又如定位销与孔的配合为基轴制的配合等。
3）非基准配合：在实际生产中的某些配合，如有充分的理由或特殊需要，允许采用非基准配合，即非基准孔和非基准轴的配合。
如G8/m7，F7/n6等。
3-3 更正下列标注的错误：答：⑴φ80121.0091.0--⇒φ80091.0121.0--⑵30021.000-⇒3000021.0-⑶φ6000⇒？？？-.0019⑷ 120011.0011.0+- ⇒ 120±0.011 ⑸ φ5087H f ⇒ φ5078f H ⑹ φ50f H 78 ⇒ φ5078f H ⑺ φ50H8039.00 ⇒ φ50H8（039.000+）3-4 下面三根轴哪根精度最高？哪根精度最低？ 答：⑴ φ70105.0075.0++ T s1 = es － ei = 0.105－0.075 = 0.03 查表3-2 精度为IT7⑵ φ250015.0044.0-- T s2 = es － ei = -0.015－（-0.044）= 0.029 查表3-2 精度为IT6 ⑶ φ100022.0- T s3 = es － ei = 0－（-0.022）= 0.022 查表3-2 精度为IT8 轴φ250015.0044.0--精度最高 ，轴φ100022.0-精度最低。
