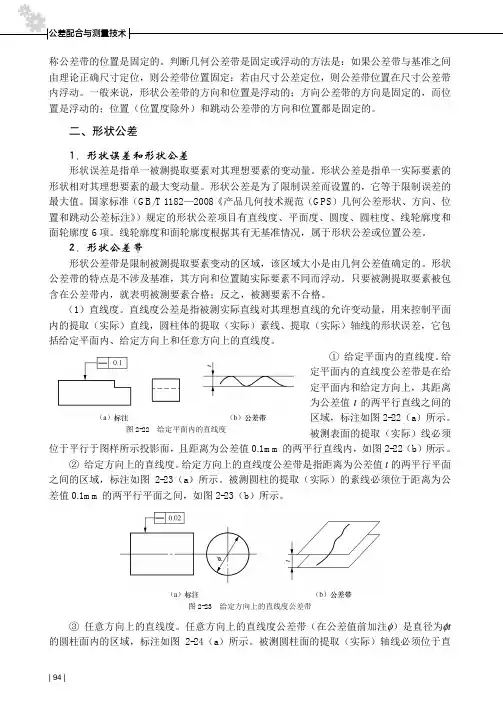

公差配合与测量技术| 94 | 称公差带的位置是固定的。
判断几何公差带是固定或浮动的方法是：如果公差带与基准之间由理论正确尺寸定位，则公差带位置固定；若由尺寸公差定位，则公差带位置在尺寸公差带内浮动。
一般来说，形状公差带的方向和位置是浮动的；方向公差带的方向是固定的，而位置是浮动的；位置（位置度除外）和跳动公差带的方向和位置都是固定的。
二、形状公差1．形状误差和形状公差形状误差是指单一被测提取要素对其理想要素的变动量。
形状公差是指单一实际要素的形状相对其理想要素的最大变动量。
形状公差是为了限制误差而设置的，它等于限制误差的最大值。
国家标准（GB/T 1182—2008《产品几何技术规范（GPS ）几何公差形状、方向、位置和跳动公差标注》）规定的形状公差项目有直线度、平面度、圆度、圆柱度、线轮廓度和面轮廓度6项。
线轮廓度和面轮廓度根据其有无基准情况，属于形状公差或位置公差。
2．形状公差带形状公差带是限制被测提取要素变动的区域，该区域大小是由几何公差值确定的。
形状公差带的特点是不涉及基准，其方向和位置随实际要素不同而浮动。
只要被测提取要素被包含在公差带内，就表明被测要素合格；反之，被测要素不合格。
（1）直线度。
直线度公差是指被测实际直线对其理想直线的允许变动量，用来控制平面内的提取（实际）直线，圆柱体的提取（实际）素线、提取（实际）轴线的形状误差，它包括给定平面内、给定方向上和任意方向上的直线度。
① 给定平面内的直线度。
给定平面内的直线度公差带是在给定平面内和给定方向上，其距离为公差值t 的两平行直线之间的区域，标注如图2-22（a ）所示。
被测表面的提取（实际）线必须位于平行于图样所示投影面，且距离为公差值0.1mm 的两平行直线内，如图2-22（b ）所示。
② 给定方向上的直线度。
给定方向上的直线度公差带是指距离为公差值t 的两平行平面之间的区域，标注如图2-23（a ）所示。
被测圆柱的提取（实际）的素线必须位于距离为公差值0.1mm 的两平行平面之间，如图2-23（b ）所示。
