形状公差与位置公差1、一个合格的零件,其尺寸是由尺寸公差来保证的,除此以外,零件表面的形状和表面之间的相对位置的准确程度、在机器中各零件之间的相对位置的准确程度,也要有技术要求保证,这就是形状公差和位置公差。
2、形状公差:表示零件的实际形状对理想形状的允许变动量,例如:某一圆柱尺寸是由尺寸公差来保证的,即Ф12h6 。
但如果对圆柱有形状要求,就要标注形状公差的代号,如: 0.02,这个符号表示:圆柱的表面在垂直与轴线的任一正截面上该圆必须位于半径为公差值0.02mm的两个同心圆之间。
3、位置公差:表示零件的实际位置对理想位置的允许变动量。
4、形位公差—直线度1:在给定的平面内,公差带是距离为公差值t 的两平行直线之间的区域。
5、形位公差—直线度2:在给定的方向上,当给定一个方向时,公差带的距离为公差t的两平面之间的区域,当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1 t2 的四棱柱。
6、平面度:公差带是距离为公差值t 的两平行平面之间的区域。
7、圆度:公差带是在同一正截面上半径为公差值t 的两同心圆之间的区域。
8、圆柱度:公差带是半径为公差值t 的两同轴圆柱之间的区域。
9、线轮廓度:10、平行度:在给定的方向上,当给定一个方向时,公差带是距离为公差t ,且平行与基准平面的两平行平面之间的区域。
11、垂直度1:在给定的方向上,当给定一个方向时,公差带是距离为公差t 且垂直与基准平面的两平行平面之间的区域。
垂直度2 :在任意方向上,公差带是直径为公差值t,且垂直与基准平面的圆柱面内的区域。
13 、倾斜度:在给定的方向上,公差带是距离为公差t ,且与基准平面成理论正确角度的两平行平面之间的区域。
14、同轴度:公差带是直径为公差值t,且与基准轴线同轴的圆柱面内的区域。
15、对称度:公差带是直径为公差值t,且相对于基准中心面对称配置的两平行平面之间的区域。
16、位置度:17、圆跳动:。
形状公差与位置公差形位公差加工后的零件不仅有尺寸误差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状误差,而相互位置的差异就是位置误差,统称为形位误差。
可见,形位公差包括形状公差和位置公差,而位置公差又包括定向公差、定位公差、跳动公差。
1、 形状公差直线度平面度圆 度线轮廓度圆柱度面轮廓度 直线度符号为一短横线(-),是限制实际直线对理想直线变动量的一项指标。
它是针对直线发生不直而提出的要求。
平面度符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度符号为一圆(○),是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度符号为两斜线中间夹一圆(/○/),是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度符号为一上凸的曲线(⌒),是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求2、定向公差平行度垂直度倾斜度平行度(∥)用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
形状和位置公差(摘自GB1182-84-80)形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6~10>10~18>18~30>30~50>50~80>80~120>120~180>180~250>250~315>315~400>400~5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10安装E、C级滚动轴承的配合面,通用减速器的轴颈,一般机床的主轴。
6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞,水泵及减速器的轴颈,液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10~16>16~25>25~40>40~63>63~100>100~160>160~250>250~400>400~6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40轴承体的支承面,减速器的壳体,轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面,液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d(D)mm应用举例≤10>10~16>16~25>25~40>40~63>63~100>100~160>160~250>250~400>400~6305 56 8 10 12 15 20 25 30 40垂直度用于发动机的轴和离合器的凸缘,装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60平行度用于中等精度钻模的工作面,7~10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100垂直度用于装F、G级轴承之壳体孔的轴线,按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确定μm主参数d(D)、B、L图例公差等级主参数d(D)、B、Lmm应用举例>3~6 >6~10>10~18>18~30>30~50>50~120>120~250>250~5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面,较高精度的快速轴,较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 408和9级精度齿轮轴的配合面,普通精度高速轴(100r/min以下),长度在1m以下的主传动轴,起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60表面粗糙度表面粗糙度R粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车,刨,立铣,平铣,钻毛坯粗加工后的表面可见加工痕迹车,镗,刨,钻,平铣,立铣,锉,粗铰,磨,铣齿比较精确的粗加工表面,如车端面、倒角微见加工痕迹车,镗,刨,铣,刮1~2点/cm2,拉,磨,锉滚压,铣齿不重要零件的非结合面,如轴、盖的端面,倒角,齿轮及皮带轮的侧面、平键及键槽的上下面,轴或孔的退刀槽看不见加工痕迹车,镗,刨,铣,铰,拉,磨,滚压,铣齿,刮1~2点/cm2IT12级公差的零件的结合面,如盖板、套筒等与其它零件联接但不形成配合的表面,齿轮的非工作面,键与键槽的工作面,轴与毡圈的摩擦面可辨加工痕迹的方向车,镗,拉,磨,立铣,铰,滚压,刮3~10点/cm2IT8~IT12级公差的零件的结合面,如皮带轮的工作面,普通精度齿轮的齿面,与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰,磨,镗,拉,滚压,刮3~10点/cm2IT6~IT8厅级公差的零件的结合面;与齿轮、蜗轮、套筒等的配合面;与高精度滚动轴承相配合的轴颈;7级精度大小齿轮的工作面;滑动轴承轴瓦的工作面;7~8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨,磨,研磨,超级加工IT5、IT6级公差的零件的结合面,与C级精度滚动轴承配合的轴颈;3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面;要求密封的液压传动的工作面;塞的外表面;活汽缸的内表面注:1. 粗糙度代号I为第一种过渡方式。

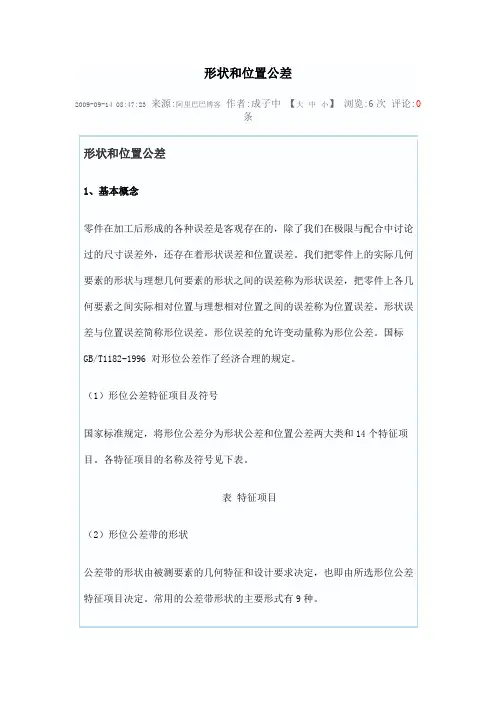

形状和位置公差2009-09-14 08:47:23来源:阿里巴巴博客作者:成子中【大中小】浏览:6次评论:0条注意:标注斜向圆跳动,指引线的箭头方向一般垂直于被测要素,与圆度公差标注有区别!2)全跳动全跳动——是指整个被测要素相对于基准轴线的变动量。
测量时被测要素连续回转且指示计作直线移动。
(1)径向全跳动径向全跳动是被测圆柱面的圆柱度误差和相对基准的同轴度误差的综合反映(不是简单相加,是矢量叠加),所以,径向全跳动可综合控制同轴度和圆柱度误差。
(2)端面全跳动注:端面全跳动的公差带与该端面对轴线的垂直度公差带是相同的,因而两者控制位置误差的效果也是相同的,但检测方法更方便!另外,端面全跳动还是该端面(整个端面)的形状误差(f形状)及其对基准轴线的垂直度(f位置)的综合反映。
跳动公差具有综合控制被测要素的位置、方向和形状的作用。
因此,采用跳动公差时,若综合控制被测要素能够满足功能要求,一般不再标注相应的位置公差和形状公差,若不能够满足功能要求,则可进一步给出相应的位置公差和形状公差,但其数值应小于跳动公差值。
第二节 锥度与锥角(自学)第三节 圆锥公差《圆锥公差》国家标准(GB/T11334—2005),适用于锥度从1: 3至1: 500、圆锥长度从6至630 mm 的光滑圆锥工件(即对锥齿轮、锥螺纹等不适用)。
一、 有关圆锥公差的术语及定义(自学)二、 圆锥公差项目、公差值和给定方法1. 圆锥公差项目和公差值 注:用课件列表见表7-1(见课件)和下图(见课件)对圆锥公差国标GB/T11334—20052. 圆锥公差的给定方法对于一个具体的圆锥工件,并不都需要给定表7-1中的四项公差,而是根据工件的不同要求来给公差项目。
GB/T11334—2005中规定了两种圆锥公差的给定方法方法一 给出圆锥的理论正确圆锥角α(或锥度C )和圆锥直径公差T D ,由T D 确定两个极限圆锥,所给出的圆锥直径公差具有综合性。
形状公差和位置公差
形状公差⼩于位置公差
因为形状误差越⼤,对来说就越不好控制,形状误差⼤于是不⾏的。
举例来说,两个平⾯的垂直度和其中⼀个⾯的平⾯度,平⾯度公差是如果等于0.02,⽽你要求他们的————垂直度公差为0.01,⼩于0.02.想想都是不可能达到的事。
这是Misumi上的法兰型导向轴⽀座的⼀个图。
假如与其配合的轴的轴径是15mm,查表,得L=30mm,T=6mm,所有L-T=24mm,这个尺⼨是垂直度的关键尺⼨,因为孔公差为D(H7),7级公差,这是形状公差,
形状公差要⼩于位置公差,所以,位置公差⾄少是8级或8级以后,这⾥选8级,查机械设计⼿册,对于孔径是24mm,8级公差为30um(0.03mm),
所以垂直度公差为0.03。
