磁粉制动器磁粉更换的方法解说

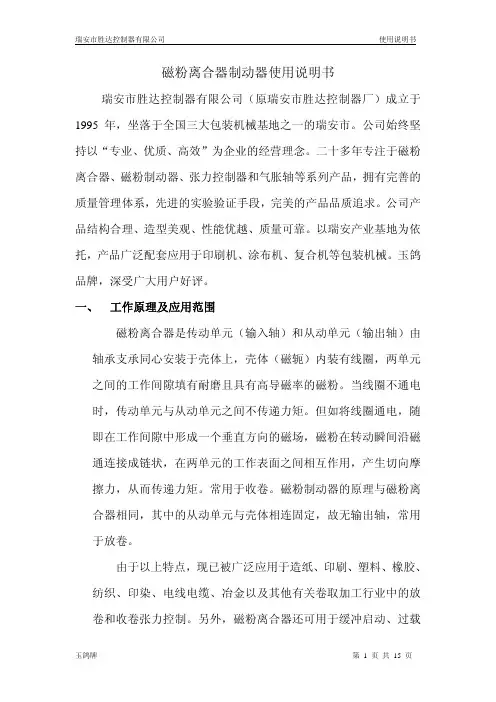

磁粉离合器制动器使用说明书瑞安市胜达控制器有限公司（原瑞安市胜达控制器厂）成立于1995年，坐落于全国三大包装机械基地之一的瑞安市。

公司始终坚持以“专业、优质、高效”为企业的经营理念。

二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品，拥有完善的质量管理体系，先进的实验验证手段，完美的产品品质追求。

公司产品结构合理、造型美观、性能优越、质量可靠。

以瑞安产业基地为依托，产品广泛配套应用于印刷机、涂布机、复合机等包装机械。

玉鸽品牌，深受广大用户好评。

一、 工作原理及应用范围磁粉离合器是传动单元（输入轴）和从动单元（输出轴）由轴承支承同心安装于壳体上，壳体（磁轭）内装有线圈，两单元之间的工作间隙填有耐磨且具有高导磁率的磁粉。

当线圈不通电时，传动单元与从动单元之间不传递力矩。

但如将线圈通电，随即在工作间隙中形成一个垂直方向的磁场，磁粉在转动瞬间沿磁通连接成链状，在两单元的工作表面之间相互作用，产生切向摩擦力，从而传递力矩。

常用于收卷。

磁粉制动器的原理与磁粉离合器相同，其中的从动单元与壳体相连固定，故无输出轴，常用于放卷。

由于以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。

另外，磁粉离合器还可用于缓冲启动、过载保护、调速等。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

二、 型号规格及结构双轴系列磁粉离合器结构图F L100A- 1 S附加功能：S 水冷型，F 强制风冷型，自然冷却不标注A-1伸出轴式，A-4伸出轴同侧K-3孔式，B-1孔式。

公称转矩：6,12,25,50,100,200,400，N.mF 磁粉 L 离合器，Z 制动器。

孔式系列磁粉离合器结构图单轴系列磁粉离合器结构图单轴系列磁粉制动器结构图孔式系列磁粉离合器结构图三、 性能特性1、静特性：即励磁电流与转矩关系的特性，传动单元转速为常数，从动单元制动，激励电流单向由小到大，再由大到小变化所得励磁电流与转矩的关系曲线，如图。

磁粉制动器结构解析
关于磁粉制动器结构，为广大用户解析一下，它有分这几种方式：外壳静止和外壳旋
转二种类型；对于外壳静止的产品，静止线圈位于转子的外部，对于外壳旋转的产品，静止线圈位于转子的内部。

根据输出转子工作面的形状不同，常用的产品有圆柱形转子、杯形转子和盘形转子之分。

圆柱形转子一般用于大中型产品，结构比较简单；杯
形转子一般用于外壳旋转型产品，散热好，滑差功率较大；而盘形转子一般用于微型
产品，适用于精密控制场合。

磁粉制动器结构，它的驱动体（输入端）和从动体（输出端）是在同心轴上的，两者
之间有磁隙并由轴支撑，可以自由旋转。

在磁隙中间填放有高导磁性的磁粉（铁性磁粉）并在基外周配置了励磁线圈，以便保证磁通通过。

磁粉制动器机械本体包括机架、机械连接、机械传动等，它是机电一体化的基础，起着支撑系统中其他功能单元、传
递运动和动力的作用。

磁粉制动器采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，
磁粉制动器结构主要由内转子、外转子、激磁线圈及磁粉组成。

磁粉制动器是一种性
能优越的自动控制元件。

它以磁粉为工作介质，以激磁电流为控制手段，达到控制制
动或传递转矩的目的。

其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快。

磁粉制动器工作原理
嘿，朋友们！今天咱来聊聊磁粉制动器这玩意儿的工作原理。

你说这磁粉制动器啊，就像是一个神奇的力量调节大师！它里面有个关键的部分，就好像是一群小小的磁粉士兵在那里排兵布阵呢。

当电流通过的时候啊，这些磁粉士兵就会特别听话地排列起来，形成一条有力的“防线”。

这就好比是一群小伙伴手拉手站成一排，挡住了力量的传递。

然后呢，当需要制动的时候，这些排列好的磁粉就开始发挥作用啦！它们紧紧地拉住，让转动的部分慢慢地停下来。

你想想看，这不就像是你在跑步的时候，突然有人拉住你的衣角，让你不得不放慢速度甚至停下来嘛！
而且啊，磁粉制动器还特别灵活呢！它可以根据不同的需要，调整磁粉的排列方式和力度。

这就跟咱人一样，遇到不同的情况，咱得用不同的办法去应对呀！
你说这磁粉制动器是不是很有意思？它在很多地方都大显身手呢！比如在一些机械设备中，它能让机器的运转更加平稳、可靠。

咱再打个比方，要是没有磁粉制动器，那机器就像是一匹脱缰的野马，横冲直撞的，多吓人呀！但有了它，就好像给野马套上了缰绳，能让它乖乖听话啦。

你可别小瞧了这小小的磁粉制动器，它虽然看起来不起眼，但作用可大着呢！它就像是一个默默工作的幕后英雄，为各种设备的正常运转保驾护航。

它就像是一个神奇的魔法盒子，打开之后能给我们带来很多惊喜和便利。

它能让我们的生活变得更加有序、高效。

怎么样，现在是不是对磁粉制动器的工作原理有了更清楚的认识啦？是不是觉得它特别神奇呀？反正我是这么觉得的！这就是磁粉制动器，一个看似简单却蕴含着大能量的小家伙！
原创不易，请尊重原创，谢谢!。

磁粉制动器参数
磁粉制动器参数
磁粉制动器是一种经济型制动器，由一个容量比较大的垫圈、隔离垫、磁铁圈、铝盘、轴承组成，并分别连接一个可调节的摩擦组件和一个液压组件。

它的工作原理是电气信号触发，通过液压组件产生力，使磁铁圈膨胀使磁铁圈与垫圈接触，从而产生制动力。

下面介绍常用的磁粉制动器参数：
1、锁紧力矩：指磁粉制动器可以产生的最大制动力，是制动器给机构所提供的制动值，单位是Nm(牛顿米)。

2、接触制动系数：指磁铁圈与垫圈接触后，制动系统所产生的制动值，单位是N/mm2。

3、最大运行转速：指磁粉制动器最高可以达到的转速，单位是rpm(转/分)。

4、噪音：指磁粉制动器的噪声，单位是dB(分贝)。

5、温度范围：指磁粉制动器最高可以工作的温度范围，其单位是℃。

以上就是常见的磁粉制动器参数，您可以根据自己需求选择适合自己的磁粉制动器参数。

- 1 -。

磁粉制动器使机械中的运动件停止或减速的机械零件。

俗称刹车、闸。

制动器主要由制动架、制动件和操纵装置等组成。

有些制动器还装有制动件间隙的自动调整装置。

为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。

有些制动器已标准化和系列化，并由专业工厂制造以供选用。

电磁制动器是现代工业中一种理想的自动化执行元件，在机械传动系统中主要起传递动力和控制运动等作用。

具有结构紧凑，操作简单，响应灵敏，寿命长久，使用可靠，易于实现远距离控制等优点。

它主要与系列电机配套。

广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。

使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。

摩擦材料分金属和非金属两类。

前者常用的有铸铁、钢、青铜和粉末冶金摩擦材料等，后者有皮革、橡胶、木材和石棉等。

利用电磁效应实现制动的制动器，分为电磁粉末制动器和电磁涡流制动器，电磁摩擦式制动器等多种形式.①电磁粉末制动器：激磁线圈通电时形成磁场，磁粉在磁场作用下磁化,形成磁粉链,并在固定的导磁体与转子间聚合，靠磁粉的结合力和摩擦力实现制动。

激磁电流消失时磁粉处于自由松散状态，制动作用解除。

这种制动器体积小，重量轻,激磁功率小,而且制动力矩与转动件转速无关，可通过调节电流来调节制动扭矩，但磁粉会引起零件磨损。

它便于自动控制，适用于各种机器的驱动系统。

②电磁涡流制动器：激磁线圈通电时形成磁场。

制动轴上的电枢旋转切割磁力线而产生涡流。

电枢内的涡流与磁场相互作用形成制动力矩。

电磁涡流制动器坚固耐用、维修方便、调速范围大；但低速时效率低、温升高，必须采取散热措施。

磁粉制动器工作原理
磁粉制动器是一种利用导电粉末（磁粉）在磁场作用下实现制动效果的装置。

其工作原理如下：
1. 磁场产生：通过通电产生的电磁铁产生一个磁场。

2. 磁力导电粉末：在磁场作用下，磁粉具有导磁性，即磁力可以通过磁粉传导。

3. 粉气隙的填充：磁粉被充填在制动器的工作腔中，形成粉气隙。

4. 电流控制：通过控制电流的大小来调整磁场的强弱。

5. 制动效果：当磁场加强时，磁粉颗粒之间会产生磁吸力，使粉对之间接触面增大，从而增加摩擦力，实现制动效果。

6. 松开制动：当电流减小或断开时，磁场减弱，磁粉颗粒之间的磁吸力减小，粉对之间的摩擦力减小，实现制动的松开。

磁粉制动器工作原理的基本思想是通过调整电磁铁电流的强弱来控制磁场大小，从而控制磁粉颗粒之间的磁吸力，实现对工作腔摩擦力的控制。

这种制动方式通常用于需要可调节制动力矩的场合，如汽车刹车系统、卷材设备、摩擦带输送机等。

磁粉制动器工作原理磁粉离合器磁粉制动器产品特性●激磁电流与转矩成线性关系磁粉离合器、磁粉制动器是根据电磁原理并利用磁粉来传达转矩的，其传达之转矩与激磁电流基本成线性关系。

因此，只要改变激磁电流之大小，便可轻易地控制转矩之大小。

正常情况下，在5%至 100%的额定转矩范围内，激磁电流与其传达之转矩成正比例线性关系,如图 A。

●稳定的滑差转矩当激磁电流保持不变时，其传达之转矩不受传动件与从动件之间差速(滑差转速)之影响，即静力矩与动力矩无差别。

因此可以稳定地传达恒定之转矩。

此特性若运用于张力控制，则用户只需调节激磁电流之大小，便能准确控制并传达所需转矩，从而简便、有效地达到控制卷料张力的目的,如图 B。

磁粉离合器磁粉制动器应用范围由于磁粉离合器、制动器具有以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。

此外磁粉离合器还可用于缓冲起动、过载保护、调速等。

磁粉制动器还时常被用于传动机械的测功加载和制动等。

磁粉离合器磁粉制动器选型●磁粉离合器、磁粉制动器的选型普通以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。

计算公式如下：实际滑差功率P=2×3.14×M×n/60=F ·V(单位： W)式中： M ----- 实际工作转矩(N ·m) F ----- 张力(N)n ----- 滑差转速(r/min) V ----- 线速度(m/s)●在无变速机构的情况下，卷绕材料所需的最大张力与最大卷绕半径的乘积应小于磁粉制动器的额定转矩。

此外，磁粉离合器的选择还与其位置有关系：在滑差功率匹配的前提下，把磁粉离合器放在高速级，则可以选择较小规格的离合器，其体积、成本也相应下降。

当小规格磁粉离合器不能匹配，而需较大磁粉离合器时，应将其置于传动机构的中部或者后部，以增大工作转矩降低滑差转速。

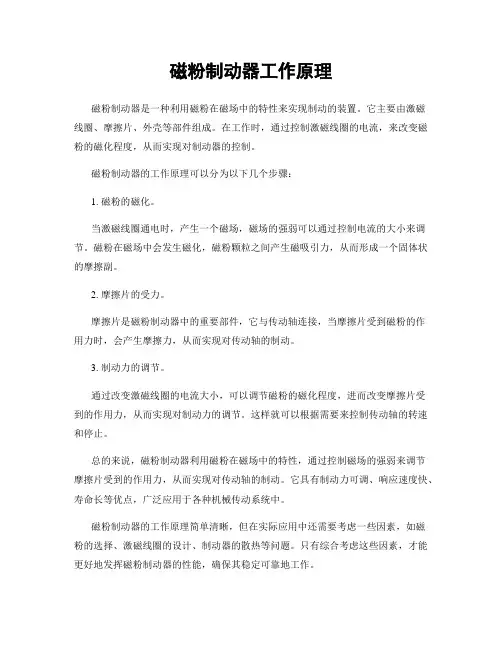

磁粉制动器工作原理
磁粉制动器是一种利用磁粉在磁场中的特性来实现制动的装置。

它主要由激磁
线圈、摩擦片、外壳等部件组成。

在工作时，通过控制激磁线圈的电流，来改变磁粉的磁化程度，从而实现对制动器的控制。

磁粉制动器的工作原理可以分为以下几个步骤：
1. 磁粉的磁化。

当激磁线圈通电时，产生一个磁场，磁场的强弱可以通过控制电流的大小来调节。

磁粉在磁场中会发生磁化，磁粉颗粒之间产生磁吸引力，从而形成一个固体状的摩擦副。

2. 摩擦片的受力。

摩擦片是磁粉制动器中的重要部件，它与传动轴连接，当摩擦片受到磁粉的作
用力时，会产生摩擦力，从而实现对传动轴的制动。

3. 制动力的调节。

通过改变激磁线圈的电流大小，可以调节磁粉的磁化程度，进而改变摩擦片受
到的作用力，从而实现对制动力的调节。

这样就可以根据需要来控制传动轴的转速和停止。

总的来说，磁粉制动器利用磁粉在磁场中的特性，通过控制磁场的强弱来调节
摩擦片受到的作用力，从而实现对传动轴的制动。

它具有制动力可调、响应速度快、寿命长等优点，广泛应用于各种机械传动系统中。

磁粉制动器的工作原理简单清晰，但在实际应用中还需要考虑一些因素，如磁
粉的选择、激磁线圈的设计、制动器的散热等问题。

只有综合考虑这些因素，才能更好地发挥磁粉制动器的性能，确保其稳定可靠地工作。

总之，磁粉制动器是一种应用广泛的制动装置，其工作原理简单清晰，通过控制磁场的强弱来实现对传动轴的制动。

在实际应用中，需要综合考虑多种因素，以确保制动器的性能和可靠性。
