4-9偏置直动滚子从从动件盘形凸轮设计(精)

广东工业大学华立学院课程设计（论文）课程名称机械设计制造综合设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级10机械5班学号12011005002学生姓名陈江涛指导教师黄惠麟2012年7月8日目录课程设计(论文)任务书 (3)摘要 (5)设计说明：一：凸轮机构的廓线设计原理 (6)二：根据数据要求设计出轮廓线 (6)三：图解法设计此盘形凸轮机构 (7)四：检验压力角是否满足许用压力角的要求。

(14)参考文献广东工业大学华立学院课程设计（论文）任务书一、课程设计的要求与数据要求：一、用图解法设计此盘形凸轮机构，正确确定偏距e的方向，并将凸轮轮廓及从动件的位移曲线画在图纸上；二、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

三：检验压力角是否满足许用压力角的要求。

二、课程设计（论文）应完成的工作1、设计出凸轮机构的理论轮廓和工作轮廓 1个2,绘制出位移曲线图 1个3，课程设计说明书 1份三、课程设计（论文）进程安排四：应收集的资料及主要参考文献1：《机械原理》第七版孙桓陈作模葛文杰主编高等教育出版社：2：《机械设计基础》郭瑞峰史丽晨主编西北工业大学出版社：发出任务书日期： 2012 年6月 19 日指导教师签名：计划完成日期： 2012 年 7 月 7日教学单位责任人签章：摘要在实际的生产应用中，采用着各种形式的凸轮机构，应用在各种机械中，特别是自动化和自动控制装置，如自动机床的进刀机构和内燃机的配气机构。

凸轮是一个具有曲线轮廓或凹糟的构件，通常为主动件作等速转动，但也有作往复摆动或移动的。

一：凸轮机构的廓线设计原理凸轮廓线曲线设计所依据的基本原理是反转法原理。

其推杆的轴线与凸轮回转轴心O之间有一偏距e，当凸轮以角速度绕轴O转动时，推杆在凸轮的推动下实现预期的运动。

现设想给整个凸轮机构加上一个公共角速度-，使其绕轴心O转动。

这时凸轮与推杆之间的相对运动并未改变，但此时凸轮将静止不动，而推杆则一方面随其导轨以角速度-绕轴心O转动，一方面又在导轨内作预期的往复运动。

机械设计对心直动滚子从动件盘形凸轮的设
计
心直动滚子从动件盘形凸轮的设计：
心直动滚子从动件是一种常见的机械传动件，在机械设计中有广
泛的应用。

其中，盘形凸轮是心直动滚子从动件的重要组成部分之一。

盘形凸轮的制作需要遵循以下步骤：
1. 计算凸轮尺寸：首先，需要根据设计要求和需求计算凸轮的
外径、凸起高度和凸起角度等参数。

2. 绘制凸轮图形：根据凸轮尺寸和形状，利用CAD等软件绘制
凸轮的二维图形，包括凸轮的内外形状和凸起部分的形状。

3. 加工凸轮模具：根据凸轮的二维图形制作凸轮模具，可以采
用数控加工等先进工艺，确保凸轮的制作精度和质量。

4. 利用凸轮模具生产凸轮：将凸轮模具放在凸轮加工机床上，
根据需要生产出对应的盘形凸轮。

在盘形凸轮的制作中，需要考虑凸轮与滚子的配合精度和接触面积，以确保传动的可靠性和稳定性。

同时还需要考虑加工工艺和材料
选择，保证凸轮的强度和寿命。

项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。

s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。

图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。

其运动规律如下表。

设计偏心尖顶直动从动件盘形凸轮轮廓。

4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。

mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。

图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。

题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。

是刚性冲击。

②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。

是柔性冲击。

③余弦加速度运动规律：柔性冲击。

④正弦加速度运动规律：没有冲击。

在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。

课程设计论文题目：偏置直动尖顶从动件盘形凸轮机构系部名称：机械工程系专业班级：机自125 学生学号：指导教师：韩洪涛教师职称：教授2014年06月16日偏置直动尖顶从动件凸轮机构，虽然从动件和凸轮之间以高副形式进行连接导致从动件易磨损不能承受较大的载荷,但由于其阅读盘形凸轮轮廓的能力较强,故应用也较为广泛。

大多数教材和专著都是从该机构的运动性能和传力性能两方面进行阐述,相关专题研究也主要论述机构的运动规律、参数选择和优化设计等。

针对效率的设计以及机构参数对效率的影响涉及较少。

本文主要介绍它的设计过程，本文主要运用了一些凸轮的运动规律及其原理。

包括正弦加速度，余弦加速度，反转法原理等。

最终设计出了包括在运动性能和传力性能等方面比较适合的凸轮结构。

关键字：偏置正弦加速度余弦加速度摘要 (1)目录 (2)第一章绪论 (3)第二章课程题目及主要技术参数说明 (4)2.1课题题目 (4)2.2主要技术参数说明 (4)2.3 偏置直动尖顶从动件盘形凸轮机构运动简图 (4)第三章偏置直动尖顶从动件盘形凸轮机构参数分析 (5)3.1基圆半径的确定 (5)3.2从动件运动规律的选取原则 (5)3.3 凸轮机构的偏距 (5)3.4凸轮轮廓设计 (6)第四章偏置直动尖顶从动件盘形凸轮机构设计计算 (7)4.1偏置直动尖顶从动件盘形凸轮机构三视图 (11)4.2偏置直动尖顶从动件盘形凸轮机构理论轮廓图 (12)结论 (14)致谢 (15)参考文献 (16)第一章绪论本文主要讲的是偏置直动尖顶从动件盘形机构的设计计算，在这次设计中运用了主要运用了，机械原理的第九章《凸轮机构及其设计》《高等数学》等的知识。

在这次课程设计中，我的能力有了很大的提高，特别是在理论应用在实践过程中的思考。

1.培养了我们的设计思路训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力。

2.通过在凸轮设计和计算的过程中，锻炼了我们的独立思考能力，了解了凸轮是怎样设计的，以及各种他凸轮的运动规律，基圆半径的确定，还有作图技巧。

河北工程大学机电学院机械原理课程设计说明书设计题目：偏置直动滚子从动杆盘型凸轮机构班级：姓名：学号：目录（一）设计题目及设计思路 (1)（二）凸轮基圆半径及滚子尺寸的确定 (1)（三）原始数据分析…………（四）从动杆的运动规律及凸轮轮廓线方程 (3)（五）凸轮机构的廓线设计原理 (4)（六）图解法设计盘型凸轮机构……………（七）检验压力角是否满足许用压力角的要求 (7)（八）机构示意简图 (8)（九）计算机源程序………（十）计算机程序结果及分析 (12)（一）机械原理课程设计的目的和任务一、机械原理课程设计的目的：1、机械原理课程设计是一个重要实践性教学环节。

其目的在于：进一步巩固和加深所学知识；2、培养学生运用理论知识独立分析问题、解决问题的能力；3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；4、进一步提高学生计算和制图能力，及运用电子计算机的运算能力。

二、机械原理课程设计的任务：1、偏置直动滚子从动杆盘型凸轮机构2、采用图解法设计：凸轮中心到摆杆中心A的距离为20mm，凸轮以逆时针方向等速回转，摆杆的运动规律如表：3、设计要求：①升程过程中，限制最大压力角αmax≤30º,确定凸轮基园半径r0②合理选择滚子半径rr③选择适当比例尺，用几何作图法绘制从动件位移曲线，并画于图纸上；④用反转法绘制凸轮理论廓线和实际廓线，并标注全部尺寸（用A2图纸）⑤将机构简图、原始数据、尺寸综合方法写入说明书4、用解析法设计该凸轮轮廓，原始数据条件不变，要写出数学模型，编制程序并打印出结果备注：凸轮轮廓曲率半径与曲率中心理论轮廓方程()()x xy yϕϕ=⎧⎨=⎩，其中2222////x dx d x d x dy dy d x d y dϕϕϕϕ⎧==⎪⎨==⎪⎩其曲率半径为：3 222 () x y xy xyρ+=--；曲率中心位于：2222()()y x yx xxy xyx x yy xxy xyρρ⎧+=-⎪-⎪⎨+⎪=-⎪-⎩三、课程设计采用方法：对于此次任务，要用图解法和解析法两种方法。

第二章机构的结构分析2－1.计算下列各机构的自由度。

注意分析其中的虚约束、局部自由度合复合铰链等。

题图１－４c所示机构，导路ＡＤ⊥ＡＣ、ＢＣ＝ＣＤ／２＝ＡＢ。

该机构可有多种实际用途，可用于椭圆仪，准确的直线轨迹产生器，或作为压缩机或机动马达等。

题图１－４d为一大功率液压动力机。

其中ＡＢ＝Ａ｀Ｂ｀，ＢＣ＝Ｂ｀Ｃ｀，ＣＤ＝Ｃ｀Ｄ｀，ＣＥ＝Ｃ｀Ｅ｀，且Ｅ、Ｅ｀处于滑块移动轴线的对称位置。

答c)为轨迹重合虚约束，可认为ＡＢ杆或滑块之一构成虚约束。

Ｆ＝３×３－２×４＝１。

d)对称的上部分或下部分构成虚约束。

Ｆ＝３×５－２×７＝１.2－2．试计算下列机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。

e）答案：a)Ｆ＝３×７－２×１０＝１．注意其中的Ｃ、Ｇ、Ｄ、Ｈ点并不是复合铰链。

b)Ｆ＝３×５－２×７＝１C）Ｆ＝３×７－２×１０＝１其中Ｃ点为复合铰链，分别由2、３、４构件在Ｃ点构成复合铰。

d)Ｆ＝３×３－２×３－２＝１或者Ｆ＝３×５－２×５－２－２＝１其中Ｂ、Ｄ处的磙子具有局部自由度。

2-3试计算如图所示各平面高副机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。

第三章平面连杆机构及其分析与设计3－1．试求题图所示各机构在图示位置时全部瞬心的位置．答案：瞬心P 12在A 点瞬心P 23、 P 24均在B 点 瞬心P 34在C 点P 14、 P 13均在垂直导路的无 瞬心P 23、 P 13均在B 点穷远处 瞬心P 14、 P 24均在D 点3-5在图示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与齿轮3的传动比31/ωω。

答案：此题关键是找到相对瞬心Ｐ13． 3-6在图示凸轮机构中，已知mm r 50=，mm l OA 22=，mm l AC 80=，οϕ901=，凸轮，凸轮以角速度s rad /101=ω逆时针方向转动。

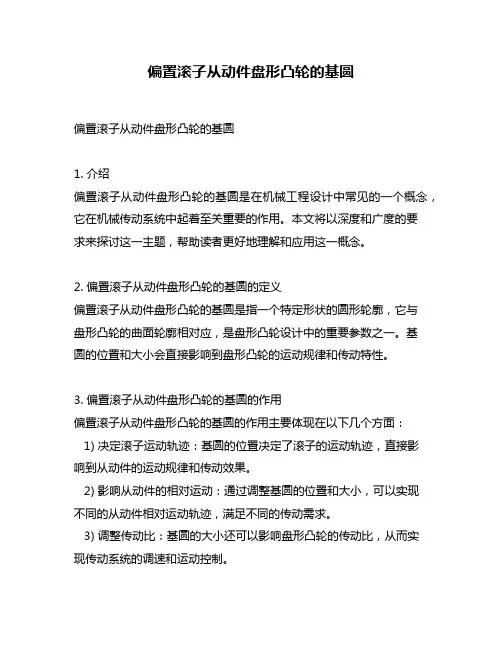

偏置滚子从动件盘形凸轮的基圆偏置滚子从动件盘形凸轮的基圆1. 介绍偏置滚子从动件盘形凸轮的基圆是在机械工程设计中常见的一个概念，它在机械传动系统中起着至关重要的作用。

本文将以深度和广度的要求来探讨这一主题，帮助读者更好地理解和应用这一概念。

2. 偏置滚子从动件盘形凸轮的基圆的定义偏置滚子从动件盘形凸轮的基圆是指一个特定形状的圆形轮廓，它与盘形凸轮的曲面轮廓相对应，是盘形凸轮设计中的重要参数之一。

基圆的位置和大小会直接影响到盘形凸轮的运动规律和传动特性。

3. 偏置滚子从动件盘形凸轮的基圆的作用偏置滚子从动件盘形凸轮的基圆的作用主要体现在以下几个方面：1) 决定滚子运动轨迹：基圆的位置决定了滚子的运动轨迹，直接影响到从动件的运动规律和传动效果。

2) 影响从动件的相对运动：通过调整基圆的位置和大小，可以实现不同的从动件相对运动轨迹，满足不同的传动需求。

3) 调整传动比：基圆的大小还可以影响盘形凸轮的传动比，从而实现传动系统的调速和运动控制。

4. 基圆的设计原则在设计偏置滚子从动件盘形凸轮的基圆时，需要考虑以下几个原则：1) 确定基圆的位置：基圆的位置应该合理地与盘形凸轮的曲面轮廓相对应，既要保证滚子的顺滑运动，又要满足传动需求。

2) 控制基圆的尺寸：基圆的大小需要根据传动比和从动件的运动规律来确定，要充分考虑盘形凸轮的结构特点和工作条件。

3) 完善传动系统：基圆的设计要与其他传动部件完善配合，确保传动系统的稳定性和可靠性。

5. 个人观点和理解在实际的工程设计中，偏置滚子从动件盘形凸轮的基圆的设计是需要充分考虑各种因素的，包括动力学、机械强度、传动精度等方面的要求。

基于基圆的设计原则，能够更好地发挥盘形凸轮的传动效果，提高传动系统的性能和可靠性。

6. 总结在本文中，我们对偏置滚子从动件盘形凸轮的基圆进行了全面的评估，并据此撰写了一篇有价值的文章。

通过从简到繁、由浅入深的方式来探讨主题，读者可以更深入地理解这一概念。

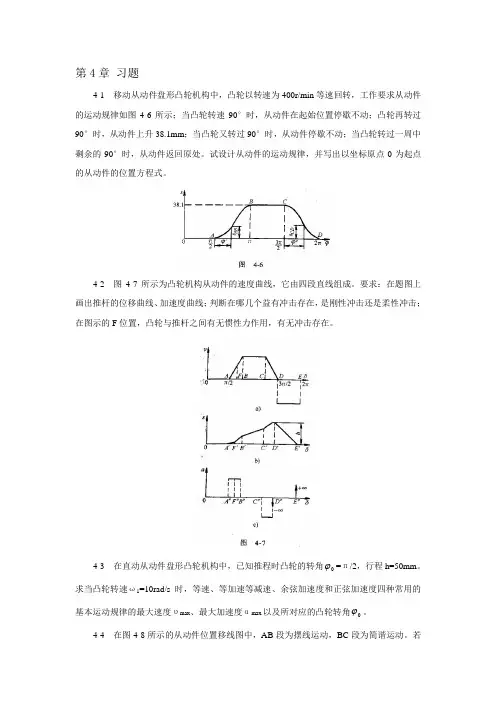

第4章习题4-1 移动从动件盘形凸轮机构中，凸轮以转速为400r/min等速回转，工作要求从动件的运动规律如图4-6所示；当凸轮转速90°时，从动件在起始位置停歇不动；凸轮再转过90°时，从动件上升38.1mm；当凸轮又转过90°时，从动件停歇不动；当凸轮转过一周中剩余的90°时，从动件返回原处。

试设计从动件的运动规律，并写出以坐标原点0为起点的从动件的位置方程式。

4-2 图4-7所示为凸轮机构从动件的速度曲线，它由四段直线组成。

要求：在题图上画出推杆的位移曲线、加速度曲线；判断在哪几个益有冲击存在，是刚性冲击还是柔性冲击；在图示的F位置，凸轮与推杆之间有无惯性力作用，有无冲击存在。

ϕ=π/2，行程h=50mm。

4-3 在直动从动件盘形凸轮机构中，已知推程时凸轮的转角求当凸轮转速ω1=10rad/s时，等速、等加速等减速、余弦加速度和正弦加速度四种常用的ϕ。

基本运动规律的最大速度υmax、最大加速度αmax以及所对应的凸轮转角0 4-4 在图4-8所示的从动件位置移线图中，AB段为摆线运动，BC段为简谐运动。

若ϕ要在两段曲线交界处的B点从动件的速度和加速度分别相等，试根据图中所给数据确定2角的大小。

4-5 图4-9中给出了某直动从动件盘形凸轮机构的从动件的速度线图。

要求：（1）画出其加速度和位移线图；（2）说明此种运动规律的名称及特点（υ、α的大小及冲击的性质）。

4-6 试求一个对心平底推杆盘状凸轮的廓线方程。

已知推杆的平底与其导路垂直，基圆半径r b=45mm，凸轮顺时针方向匀速转动。

要求当凸轮转动120°时，推杆以等加速等减速运动上升15mm；再转过60°时，推杆以正弦加速度运动回到原位置；凸轮转过一周中的其余角度时，推杆静止不动。

4-7 试以图解法设计一摆动滚子从动件盘形凸轮轮廓曲线。

已知l OA=55mm，r o=25mm，l AB=50mm，r T=8mm，凸轮逆时针方向匀速转动。

第4章凸轮机构及其设计一、思考题思4－1 滚子从动件盘形凸轮机构凸轮的理论轮廓曲线与实际轮廓曲线之间存在什么关系?两者是否相似?答：（1）滚子从动件盘形凸轮理论轮廓曲线与实际轮廓曲线在法向方向上相差滚子的半径。

（2）两者相似，但并不时时相似。

思4－2 已知一滚子摆动从动件盘形凸轮机构，因滚子损坏，现更换了一个外径与原滚子不同的新滚子。

试问更换滚子后从动件运动规律和最大摆角是否发生变化?为什么?答：（1）更换滚子后从动件的运动规律发生变化，最大摆角不变。

（2）原因如下：更换滚子后凸轮的理论轮廓曲线发生变化，所以从动件的运动规律发生变化，而最大摆角由凸轮决定，所以最大摆角不变。

思4－3 何为凸轮机构的压力角?为什么要规定许用压力角?回程许用压力角为什么可大一些?凸轮机构的压力角与凸轮的压力角有何区别?答：（1）凸轮机构的压力角是指接触点的法线方向与从动件上作用点的速度方向之间所夹的锐角。

（2）当压力角增大到接近极限压力角时，即使尚未发生自锁，驱动力也会急剧增大，导致轮廓严重磨损、效率迅速降低，因此要规定许用压力角。

（3）从动件的回程不是由凸轮驱动的，不会发生自锁，因此回程压力角可取大一些。

（4）凸轮机构的压力角与从动件有关，随着从动件的变化，凸轮机构的压力角也会发生变化，而凸轮压力角是指凸轮本身的压力角，不会随着从动件的变化而变化。

思4－4 在图思4－1中尖底直动从动件圆盘凸轮机构中，凸轮作逆时针转动，试从减小推程压力角方面考虑从动件导路相对于凸轮回转中心的偏置方向是否合理。

又若将凸轮转向改为顺时针，从动件运动规律是否发生变化?为什么?思4－1答：（1）图中为正偏置，有利于减小推程压力角，偏置方向合理。

（2）若凸轮转向改为顺时针，从动件运动规律发生变化。

原因如下：改变凸轮的转向，其推程廓线段和回程廓线段互换，由于有偏置，这两个轮廓线段是不同的。

思4－5 平底从动件盘形凸轮机构凸轮轮廓曲线为何一定要外凸?而滚子从动件盘形凸轮机构凸轮理论轮廓曲线却允许内凹，且在内凹段一定不会出现运动失真?答：（1）平底从动件盘形凸轮机构凸轮轮廓曲线必须外凸，这样平底才能与轮廓上各点接触，以保证从动件完全实现预期的运动规律，如果平底从动件盘形凸轮轮廓曲线内凹会发生运动失真。

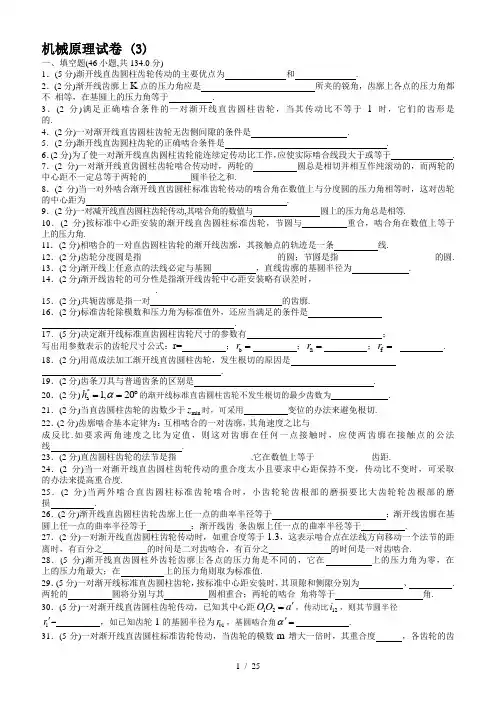

昆明理工大学2022年[机械原理]考研真题一、选择填空题1. 构件通过运动副的连接构成的可相对运动的系统称之为 。

A. 机器B. 机构C. 运动链2. 某一正常齿制的标准直齿圆柱内齿轮，实测得其齿根圆直径，齿数，则其齿顶圆直径=。

A. 75B. 81C. 82.53. 为避免根切，某一齿轮采用正变位加工，与标准齿轮相比较，其齿根高。

A. 增加了B. 不变C. 减少了4. 某一生产线机组由若干机器并联构成，若其单机效率各不相同，其最高、最低效率分别为、，则机组的效率为 。

A. B.C.5. 滑块与机架形成移动副，其发生自锁的条件为：作用于滑块上的67.5f d mm =25z =a d mm xm xm max ηmin ηηmin ηη≤max min ηηη≤≤max min ηηη<<驱动力作用在其 之内。

A. 摩擦圆 B. 压力角C. 摩擦角6. 以下凸轮机构从动件常用运动规律中，可用于高速凸轮机构的为。

A. 等加速等减速运动B. 等速运动C. 五次多项式运动7. 在直动滚子从动件盘形凸轮设计中，假设理论轮廓线外凸部分的最小曲率半径用表示，滚子半径用表示，为凸轮的基圆半径。

则当，凸轮实际轮廓将出现尖点。

A. B. C. 8. 机械系统的等效动力学模型中，各等效量与构件的 有关。

A. 真实角速度B. 真实速度C. 真实速比9. 国标规定斜齿轮以其法面参数作为标准值，其法面模数与端面模数之间的关系为 。

A. B.min ρT r 0r T r <min ρT r =min ρ0min r <ρ/cos n t m m β=t n m m =C. 10. 在曲柄摇杆机构中，若曲柄为主动件，当摇杆处于两极限位置时，极位夹角为30o ，该机构的行程速比系数 。

A. 1.42B. 1.41C. 1.4011. 为调整机器的速度波动，某齿轮传动的高速轴上安装有飞轮，如取消飞轮，则所需原动机的功率将 。

第2章 习题2-5 计算题2-5图所示各机构的自由度。

并指出图中的复合铰、局部自由度和虚约束。

ABCDE解答：a) n=7; Pl=10; Ph=0，F=3´7-2 ´10 = 1 C 处存在复合铰链b) n=7; Pl=10; Ph=0，F=3´7-2 ´10 = 1BDECAc) n=3; Pl=3; Ph=2，F=3´ 3 -2 ´3-2 = 1 D处存在局部自由度，d) n=4; Pl=5; Ph=1，F=3´ 4 -2 ´5-1 = 1A BCDEFGG'HA BDCEFGHIJe) n=6; Pl=8; Ph=1，F=3´ 6 -2 ´8-1 = 1 B处存在局部自由度，G或G'处存在虚约束,f) n=9; Pl=12; Ph=2，F=3´9 -2 ´12-2 = 1 C处存在局部自由度，I处存在复合铰链,第3章 习 题3-3 题3-3图所示铰链四杆机构中，已知 BC=100mm ， CD=70mm ， AD=60mm ，AD 为机架。

试问：（1）若此机构为曲柄摇杆机构，且AB 为曲柄，求AB 的最大值； （2）若此机构为双曲柄机构，求AB 最小值； （3）若此机构为双摇杆机构，求AB 的取值范围。

解：（1）根据题意：AB 为最短杆，且满足杆长之和条件，即：AB+ BC ≤CD+ AD ，得：AB ≤30mm ，AB 杆最大值为30 mm 。

（2）若此机构为双曲柄机构，那么AD 一定为最短杆，即： AD+ BC ≤CD+ AB ，得：AB ≥90mm ，AB 杆最小值为90 mm 。

（3）若此机构为双摇杆机构，则可判定该机构不满足杆长之和条件， 分三种情况讨论:其一：AB 是最短杆，则有：AB+ BC ＞CD+ AD ，得：60＞AB ＞30；D题3-3图其二：AB不是最短杆也不是最长杆，则AD为最短杆，有：AD+ BC＞AB+ CD，得：90＞AB＞60；其三：AB是最长杆，则有:AD+ AB＞BC+ CD，得：AB＞110，又为了满足该机构能成为一个四杆机构，需保证：AB＜BC+ CD+ AD=230，即230＞AB＞110。

广东工业大学华立学院课程设计（论文）课程名称机械原理课程设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班学号学生姓名 lilili指导教师2012 年6月28日目录目录......................................... 错误！未定义书签。

课程设计（论文）任务书. (3)摘要....................................... 错误！未定义书签。

一、根据已知基尺寸做出圆..................... 错误！未定义书签。

二、绘制推杆的位移图线....................... 错误！未定义书签。

三、用反转法设计图轮廓线..................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求.......... .错误！未定义书签。

五、参考文献...............................................- 11 -广东工业大学华立学院课程设计（论文）任务书题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班姓名学号设计一个偏置直动滚子从动件盘形凸轮机构。

设计参数如表中所示，凸轮回转方向为顺时针（或逆时针），从动件推程以正弦加速度运动规律上升，回程以等加速等减速运动规律下降，其中，e、r r、r b、h分别代表偏距、滚子半径、基圆半径及从动件最大升程，ф、фs、ф‘、фs’分别代表凸轮的推程角、远休止角、回程角及近休止角。

1、设计数据：设计内容偏置直动滚子从动件盘形凸轮轮廓设计符号 e r r r b h ффsф‘фs’单位mm (º)数据10 55 40 180 30 120 302、设计要求1）、用图解法设计此盘形凸轮机构，正确确定偏距e的方向；2）、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

课 程 设 计（论文）课程名称机械原理题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系） 机电工程学部2012年6月27日目录课程设计（论文）任务书 (3)摘 要 .......................................................................................................................... 错误！未定义书签。

一、根据已知尺寸做出基圆....................................................................................... 错误！未定义书签。

二、用反转法设计图轮廓线....................................................................................... 错误！未定义书签。

三、 绘制推杆的位移图线......................................................................................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求 ................................................................... 错误！未定义书签。

五、心得与体会 .......................................................................................................... 错误！未定义书签。

课程设计（论文）任务书一、课程设计（论文）的内容通过用autoCAD 软件绘图，利用图解法进行偏置直动滚子从动件盘形凸轮机构的设计，最后检验压力角是否满足许用压力角的要求。

《机械原理习题集》选择题1、在机构中，某些不影响机构运动传递的重复部分所带入的约束为。

A. 虚约束B. 局部自由度C. 复合铰链2、对于双摇杆机构，最短杆与最长杆长度之和大于其余两杆长度之和。

A. 一定B. 不一定C. 一定不3、设计凸轮廓线时，若减小凸轮的基圆半径，则凸轮压力角将。

A. 增大B. 不变C. 减小4、在其他条件相同时，斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度。

A. 小B. 相等C. 大5、利用飞轮进行调速的原因是它能能量。

A. 产生B. 消耗C. 储存和放出6、自由度为2的周转轮系是。

A. 差动轮系B. 行星轮系C. 复合轮系7.两个运动构件间相对瞬心的绝对速度。

①均为零②不相等③不为零且相等8.机构具有确定运动的条件是原动件数目等于的数目。

①从动件②机构自由度③运动副9.若标准齿轮与正变位齿轮的参数m，Z，α，ha*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。

①增大②减小③不变10.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。

①等速②等加等减速③余弦加速度④正弦加速度11.静平衡的转子是动平衡的；动平衡的转子是静平衡的。

①一定②不一定③一定不12.机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：P P0。

①小于②等于③大于④大于等于13.差动轮系是指自由度。

①为1的行星轮系；②为2的定轴轮系；③为2的周转轮系；14.设计标准齿轮时，若发现重合度小于1，则修改设计时应。

①加大模数②增加齿数③加大中心距15.曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

①曲柄②连杆③滑块16.两构件组成平面转动副时，则运动副使构件间丧失了的独立运动。

①二个移动②二个转动③一个移动和一个转动17.已知一对直齿圆柱齿轮传动的重合εα=1.13，则两对齿啮合的时间比例为。

① 113% ② 13% ③ 87% ④ 100%18.具有相同理论廓线，只有滚子半径不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律，凸轮的实际廓线。

中国地质大学课程论文题目偏置直动滚子从动件盘形凸轮机构的设计指导老师__ _____________姓名班级学号专业机械设计制造及其自动化院系机电学院日期 2015 年 5 月 30 日解析法分析机构运动——MATLAB辅助分析摘要：在各种机械，特别是自动化和自动控制装置中，广泛采用着各种形式的凸轮机构，例如盘形凸轮机构在印刷机中的应用，等经凸轮机构在机械加工中的应用，利用分度凸轮机构实现转位，圆柱凸轮机构在机械加工中的应用。

凸轮机构的最大优点是只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且响应快速，机构简单紧凑。

正因如此，凸轮机构不可能被数控，电控等装置完全代替。

但是凸轮机构的缺点是凸轮轮廓线与推杆之间为点，线接触，易磨损，凸轮制造较困难。

在这些前提之下，设计者要理性的分析实际情况，设计出合理的凸轮机构，保证工作的质量与效率。

本次设计的是偏置直动滚子从动件盘形凸轮机构，推杆是滚子推杆，这种推杆由于滚子与凸轮廓之间为滚动摩擦，所以磨损较小，可用来传递较大动力，因而被大量使用，通过设计从根本上了解这种凸轮机构的设计原理，增加对凸轮机构的认识。

通过用MATLAB软件进行偏置直动滚子从动件盘形凸轮轮廓设计，得出理论廓线和工作廓线，进一步加深对凸轮的理解。

一、课程设计（论文）的要求与数据设计题目：偏置直动滚子从动件盘形凸轮机构的设计试设计偏置直动滚子推杆盘形凸轮机构的理论轮廓曲线和工作廓线。

已知凸轮轴置于推杆轴线右侧，偏距e=20mm，基圆半径r0=50mm，滚子半径r r=10mm。

凸轮以等角速度沿顺时针方向回转，在凸轮转过δ2=120°的过程中，推杆按正弦加速度沿顺时针方向回转，在凸轮转过δ2=30°时，推杆保持不动；其后，凸轮在回转角度δ3=60°期间，推杆又按余弦加速度运动规律下降至起始位置；凸轮转过一周的其余角度时，推杆又静止不动。

求实际和理论轮廓线，验算压力角，验算失真情况，确定铣刀中心轴位置。
