偏置直动滚子从动件盘形凸轮机构的设计

广东工业大学华立学院课程设计（论文）课程名称机械设计制造综合设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级10机械5班学号12011005002学生姓名陈江涛指导教师黄惠麟2012年7月8日目录课程设计(论文)任务书 (3)摘要 (5)设计说明：一：凸轮机构的廓线设计原理 (6)二：根据数据要求设计出轮廓线 (6)三：图解法设计此盘形凸轮机构 (7)四：检验压力角是否满足许用压力角的要求。

(14)参考文献广东工业大学华立学院课程设计（论文）任务书一、课程设计的要求与数据要求：一、用图解法设计此盘形凸轮机构，正确确定偏距e的方向，并将凸轮轮廓及从动件的位移曲线画在图纸上；二、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

三：检验压力角是否满足许用压力角的要求。

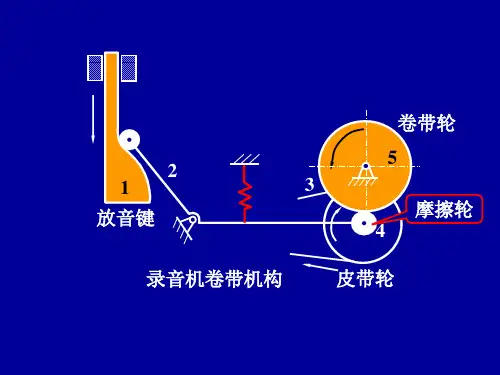

二、课程设计（论文）应完成的工作1、设计出凸轮机构的理论轮廓和工作轮廓 1个2,绘制出位移曲线图 1个3，课程设计说明书 1份三、课程设计（论文）进程安排四：应收集的资料及主要参考文献1：《机械原理》第七版孙桓陈作模葛文杰主编高等教育出版社：2：《机械设计基础》郭瑞峰史丽晨主编西北工业大学出版社：发出任务书日期： 2012 年6月 19 日指导教师签名：计划完成日期： 2012 年 7 月 7日教学单位责任人签章：摘要在实际的生产应用中，采用着各种形式的凸轮机构，应用在各种机械中，特别是自动化和自动控制装置，如自动机床的进刀机构和内燃机的配气机构。

凸轮是一个具有曲线轮廓或凹糟的构件，通常为主动件作等速转动，但也有作往复摆动或移动的。

一：凸轮机构的廓线设计原理凸轮廓线曲线设计所依据的基本原理是反转法原理。

其推杆的轴线与凸轮回转轴心O之间有一偏距e，当凸轮以角速度绕轴O转动时，推杆在凸轮的推动下实现预期的运动。

现设想给整个凸轮机构加上一个公共角速度-，使其绕轴心O转动。

这时凸轮与推杆之间的相对运动并未改变，但此时凸轮将静止不动，而推杆则一方面随其导轨以角速度-绕轴心O转动，一方面又在导轨内作预期的往复运动。

机械设计对心直动滚子从动件盘形凸轮的设
计
心直动滚子从动件盘形凸轮的设计：
心直动滚子从动件是一种常见的机械传动件，在机械设计中有广
泛的应用。

其中，盘形凸轮是心直动滚子从动件的重要组成部分之一。

盘形凸轮的制作需要遵循以下步骤：
1. 计算凸轮尺寸：首先，需要根据设计要求和需求计算凸轮的
外径、凸起高度和凸起角度等参数。

2. 绘制凸轮图形：根据凸轮尺寸和形状，利用CAD等软件绘制
凸轮的二维图形，包括凸轮的内外形状和凸起部分的形状。

3. 加工凸轮模具：根据凸轮的二维图形制作凸轮模具，可以采
用数控加工等先进工艺，确保凸轮的制作精度和质量。

4. 利用凸轮模具生产凸轮：将凸轮模具放在凸轮加工机床上，
根据需要生产出对应的盘形凸轮。

在盘形凸轮的制作中，需要考虑凸轮与滚子的配合精度和接触面积，以确保传动的可靠性和稳定性。

同时还需要考虑加工工艺和材料
选择，保证凸轮的强度和寿命。

项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。

s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。

图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。

其运动规律如下表。

设计偏心尖顶直动从动件盘形凸轮轮廓。

4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。

mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。

图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。

题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。

是刚性冲击。

②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。

是柔性冲击。

③余弦加速度运动规律：柔性冲击。

④正弦加速度运动规律：没有冲击。

在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。

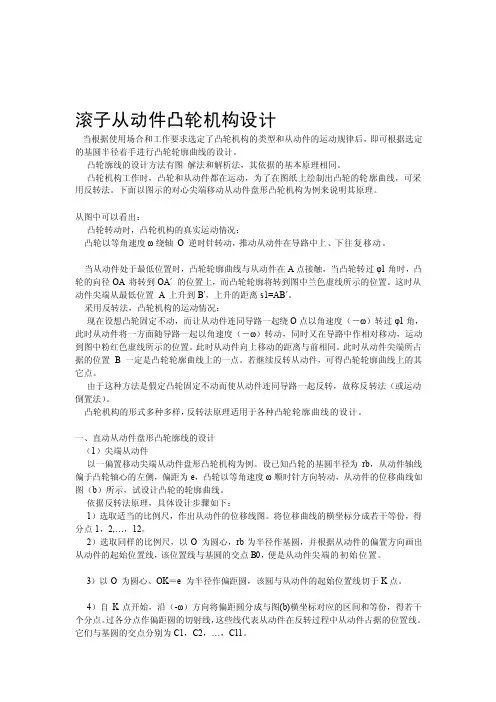

滚子从动件凸轮机构设计当根据使用场合和工作要求选定了凸轮机构的类型和从动件的运动规律后，即可根据选定的基圆半径着手进行凸轮轮廓曲线的设计。

凸轮廓线的设计方法有图解法和解析法，其依据的基本原理相同。

凸轮机构工作时，凸轮和从动件都在运动，为了在图纸上绘制出凸轮的轮廓曲线，可采用反转法。

下面以图示的对心尖端移动从动件盘形凸轮机构为例来说明其原理。

从图中可以看出：凸轮转动时，凸轮机构的真实运动情况：凸轮以等角速度ω绕轴O 逆时针转动，推动从动件在导路中上、下往复移动。

当从动件处于最低位置时，凸轮轮廓曲线与从动件在A点接触，当凸轮转过φ1角时，凸轮的向径OA将转到OA´的位置上，而凸轮轮廓将转到图中兰色虚线所示的位置。

这时从动件尖端从最低位置A上升到B´，上升的距离s1=AB´。

采用反转法，凸轮机构的运动情况：现在设想凸轮固定不动，而让从动件连同导路一起绕O点以角速度（－ω）转过φ1角，此时从动件将一方面随导路一起以角速度（－ω）转动，同时又在导路中作相对移动，运动到图中粉红色虚线所示的位置。

此时从动件向上移动的距离与前相同。

此时从动件尖端所占据的位置 B 一定是凸轮轮廓曲线上的一点。

若继续反转从动件，可得凸轮轮廓曲线上的其它点。

由于这种方法是假定凸轮固定不动而使从动件连同导路一起反转，故称反转法（或运动倒置法）。

凸轮机构的形式多种多样，反转法原理适用于各种凸轮轮廓曲线的设计。

一、直动从动件盘形凸轮廓线的设计（1）尖端从动件以一偏置移动尖端从动件盘形凸轮机构为例。

设已知凸轮的基圆半径为rb，从动件轴线偏于凸轮轴心的左侧，偏距为e，凸轮以等角速度ω顺时针方向转动，从动件的位移曲线如图（b）所示，试设计凸轮的轮廓曲线。

依据反转法原理，具体设计步骤如下：1）选取适当的比例尺，作出从动件的位移线图。

将位移曲线的横坐标分成若干等份，得分点1，2, (12)2）选取同样的比例尺，以O 为圆心，rb为半径作基圆，并根据从动件的偏置方向画出从动件的起始位置线，该位置线与基圆的交点B0，便是从动件尖端的初始位置。

河北工程大学机电学院机械原理课程设计说明书设计题目：偏置直动滚子从动杆盘型凸轮机构班级：姓名：学号：目录（一）设计题目及设计思路 (1)（二）凸轮基圆半径及滚子尺寸的确定 (1)（三）原始数据分析…………（四）从动杆的运动规律及凸轮轮廓线方程 (3)（五）凸轮机构的廓线设计原理 (4)（六）图解法设计盘型凸轮机构……………（七）检验压力角是否满足许用压力角的要求 (7)（八）机构示意简图 (8)（九）计算机源程序………（十）计算机程序结果及分析 (12)（一）机械原理课程设计的目的和任务一、机械原理课程设计的目的：1、机械原理课程设计是一个重要实践性教学环节。

其目的在于：进一步巩固和加深所学知识；2、培养学生运用理论知识独立分析问题、解决问题的能力；3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；4、进一步提高学生计算和制图能力，及运用电子计算机的运算能力。

二、机械原理课程设计的任务：1、偏置直动滚子从动杆盘型凸轮机构2、采用图解法设计：凸轮中心到摆杆中心A的距离为20mm，凸轮以逆时针方向等速回转，摆杆的运动规律如表：3、设计要求：①升程过程中，限制最大压力角αmax≤30º,确定凸轮基园半径r0②合理选择滚子半径rr③选择适当比例尺，用几何作图法绘制从动件位移曲线，并画于图纸上；④用反转法绘制凸轮理论廓线和实际廓线，并标注全部尺寸（用A2图纸）⑤将机构简图、原始数据、尺寸综合方法写入说明书4、用解析法设计该凸轮轮廓，原始数据条件不变，要写出数学模型，编制程序并打印出结果备注：凸轮轮廓曲率半径与曲率中心理论轮廓方程()()x xy yϕϕ=⎧⎨=⎩，其中2222////x dx d x d x dy dy d x d y dϕϕϕϕ⎧==⎪⎨==⎪⎩其曲率半径为：3 222 () x y xy xyρ+=--；曲率中心位于：2222()()y x yx xxy xyx x yy xxy xyρρ⎧+=-⎪-⎪⎨+⎪=-⎪-⎩三、课程设计采用方法：对于此次任务，要用图解法和解析法两种方法。

凸轮机构基本参数的设计前节所先容的几何法和解析法设计凸轮轮廓曲线，其基圆半径r0、直动从动件的偏距e或摆动从动件与凸轮的中心距a、滚子半径rT等基本参数都是预先给定的。

本节将从凸轮机构的传动效率、运动是否失真、结构是否紧凑等方面讨论上述参数的确定方法。

1 凸轮机构的压力角和自锁图示为偏置尖底直动从动件盘形凸轮机构在推程的一个位置。

Q为从动件上作用的载荷（包括工作阻力、重力、弹簧力和惯性力）。

当不考虑摩擦时，凸轮作用于从动件的驱动力F是沿法线方向传递的。

此力可分解为沿从动件运动方向的有用分力F'和使从动件紧压导路的有害分力F''。

驱动力F与有用分力F'之间的夹角a（或接触点法线与从动件上力作用点速度方向所夹的锐角）称为凸轮机构在图示位置时的压力角。

显然，压力角是衡量有用分力F'与有害分力F''之比的重要参数。

压力角a愈大，有害分力F''愈大，由F''引起的导路中的摩擦阻力也愈大，故凸轮推动从动件所需的驱动力也就愈大。

当a增大到某一数值时，因F''而引起的摩擦阻力将会超过有用分力F'，这时无论凸轮给从动件的驱动力多大，都不能推动从动件，这种现象称为机构出现自锁。

机构开始出现自锁的压力角alim称为极限压力角，它的数值与支承间的跨距l2、悬臂长度l1、接触面间的摩擦系数和润滑条件等有关。

实践说明，当a增大到接近alim时，即使尚未发生自锁，也会导致驱动力急剧增大，轮廓严重磨损、效率迅速降低。

因此，实际设计中规定了压力角的许用值[a]。

对摆动从动件，通常取[a]=40～50；对直动从动件通常取[a]=30～40。

滚子接触、润滑良好和支承有较好刚性时取数据的上限；否则取下限。

对于力锁合式凸轮机构，其从动件的回程是由弹簧等外力驱动的，而不是由凸轮驱动的，所以不会出现自锁。

因此，力锁合式凸轮机构的回程压力角可以很大，其许用值可取[a]=70～80。

§4—4 用解析法设计凸轮的轮廓曲线一、滚子从动件盘形凸轮1．理论轮廓曲线方程（1）直动从动件盘形凸轮机构图示偏置直动滚子从动件盘形凸轮机构。

求凸轮理论廓线的方程，反转法给整个机构一个绕凸轮轴心O 的公共角速度-ω，这时凸轮将固定不动，而从动件将沿-ω方向转过角度ϕ，滚子中心将位于B 点。

B 点的坐标，亦即理论廓线的方程为：⎭⎬⎫++=-+=ϕϕϕϕsin )(cos sin cos )(00s s e y e s s x （4-15） 220e r s a -=，r a 为理论廓线的基圆半径，对于对心从动件凸轮机构，因e=0，所以s 0=r a ⎭⎬⎫+=+=ϕϕs i n )(c o s )(s r y s r x a a （4-16） （2）摆动从动件盘形凸轮机构图所示为摆动滚子从动件盘形凸轮机构。

仍用反转法使凸轮固定不动，而从动件沿-ω方向转过角度ϕ，滚子中心将位于B 点。

B 点的坐标，亦即理论廓线的方程为：⎭⎬⎫-+-=-+-=)sin(sin )cos(cos 00ϕψψϕϕψψϕl a y l a x （4-17） ψ0为从动件的起始位置与轴心连线OA 0之间的夹角。

alr r l a T 2)(arccos 20220+-+=ψ （4-18） 在设计凸轮廓线时，通常e 、r 0、r T 、a 、l 等是已知的尺寸，而s 和ψ是ϕ的函数，它们分别由已选定的位移方程s =s (ϕ)和角位移方程ψ=ψ（ϕ）确定。

2．实际廓线方程滚子从动件盘形凸轮的实际廓线是圆心在理论廓线上的一族滚子圆的包络线。

由微分几何可知，包络线的方程为：⎪⎭⎪⎬⎫=∂∂=0),,(0),,(1111ϕϕϕy x f y x f （4-20） 式中x 1、y 1为凸轮实际廓线上点的直角坐标。

对于滚子从动件凸轮，由于产生包络线（即实际廓线）的曲线族是一族滚子圆，其圆心在理论廓线上，圆心的坐标由式（4-15）~（4-17）确定，所以由（4-20）有：0)()(),,(2212111=--+-=T r y y x x y x f ϕ0)(2)(2),,(1111=----=∂∂ϕϕϕϕd dy y y d dx x x y x f式（a ）和（b ）联立求解x 1和y 1，即得滚子从动件盘形凸轮的实际廓线参数方程： ⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛±=221221//ϕϕϕϕϕϕd dy d dx d dx r y y d dy d dx d dy r x x T T （4-21） 上面的一组加减号表示一根外包络廓线，下面的一组加减号表示另一根内包络廓线。

广东工业大学华立学院课程设计（论文）课程名称机械原理课程设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班学号学生姓名 lilili指导教师2012 年6月28日目录目录......................................... 错误！未定义书签。

课程设计（论文）任务书. (3)摘要....................................... 错误！未定义书签。

一、根据已知基尺寸做出圆..................... 错误！未定义书签。

二、绘制推杆的位移图线....................... 错误！未定义书签。

三、用反转法设计图轮廓线..................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求.......... .错误！未定义书签。

五、参考文献...............................................- 11 -广东工业大学华立学院课程设计（论文）任务书题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级机械班姓名学号设计一个偏置直动滚子从动件盘形凸轮机构。

设计参数如表中所示，凸轮回转方向为顺时针（或逆时针），从动件推程以正弦加速度运动规律上升，回程以等加速等减速运动规律下降，其中，e、r r、r b、h分别代表偏距、滚子半径、基圆半径及从动件最大升程，ф、фs、ф‘、фs’分别代表凸轮的推程角、远休止角、回程角及近休止角。

1、设计数据：设计内容偏置直动滚子从动件盘形凸轮轮廓设计符号 e r r r b h ффsф‘фs’单位mm (º)数据10 55 40 180 30 120 302、设计要求1）、用图解法设计此盘形凸轮机构，正确确定偏距e的方向；2）、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

课 程 设 计（论文）课程名称机械原理题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系） 机电工程学部2012年6月27日目录课程设计（论文）任务书 (3)摘 要 .......................................................................................................................... 错误！未定义书签。

一、根据已知尺寸做出基圆....................................................................................... 错误！未定义书签。

二、用反转法设计图轮廓线....................................................................................... 错误！未定义书签。

三、 绘制推杆的位移图线......................................................................................... 错误！未定义书签。

四、压力角是否满足许用压力角的要求 ................................................................... 错误！未定义书签。

五、心得与体会 .......................................................................................................... 错误！未定义书签。

课程设计（论文）任务书一、课程设计（论文）的内容通过用autoCAD 软件绘图，利用图解法进行偏置直动滚子从动件盘形凸轮机构的设计，最后检验压力角是否满足许用压力角的要求。

中国地质大学课程论文题目偏置直动滚子从动件盘形凸轮机构的设计指导老师__ _____________姓名班级学号专业机械设计制造及其自动化院系机电学院日期 2015 年 5 月 30 日解析法分析机构运动——MATLAB辅助分析摘要：在各种机械，特别是自动化和自动控制装置中，广泛采用着各种形式的凸轮机构，例如盘形凸轮机构在印刷机中的应用，等经凸轮机构在机械加工中的应用，利用分度凸轮机构实现转位，圆柱凸轮机构在机械加工中的应用。

凸轮机构的最大优点是只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且响应快速，机构简单紧凑。

正因如此，凸轮机构不可能被数控，电控等装置完全代替。

但是凸轮机构的缺点是凸轮轮廓线与推杆之间为点，线接触，易磨损，凸轮制造较困难。

在这些前提之下，设计者要理性的分析实际情况，设计出合理的凸轮机构，保证工作的质量与效率。

本次设计的是偏置直动滚子从动件盘形凸轮机构，推杆是滚子推杆，这种推杆由于滚子与凸轮廓之间为滚动摩擦，所以磨损较小，可用来传递较大动力，因而被大量使用，通过设计从根本上了解这种凸轮机构的设计原理，增加对凸轮机构的认识。

通过用MATLAB软件进行偏置直动滚子从动件盘形凸轮轮廓设计，得出理论廓线和工作廓线，进一步加深对凸轮的理解。

一、课程设计（论文）的要求与数据设计题目：偏置直动滚子从动件盘形凸轮机构的设计试设计偏置直动滚子推杆盘形凸轮机构的理论轮廓曲线和工作廓线。

已知凸轮轴置于推杆轴线右侧，偏距e=20mm，基圆半径r0=50mm，滚子半径r r=10mm。

凸轮以等角速度沿顺时针方向回转，在凸轮转过δ2=120°的过程中，推杆按正弦加速度沿顺时针方向回转，在凸轮转过δ2=30°时，推杆保持不动；其后，凸轮在回转角度δ3=60°期间，推杆又按余弦加速度运动规律下降至起始位置；凸轮转过一周的其余角度时，推杆又静止不动。

求实际和理论轮廓线，验算压力角，验算失真情况，确定铣刀中心轴位置。

大连交通大学机械设计基础大作业偏心直动滚子从动件盘形凸轮机构的设计（题号：02）班级：焊接162姓名：***学号：***********完成日期：2018年7月1日目录题目：设计偏心直动滚子从动件盘形凸轮机构设计题目及思路： (1)一、设计思路（图解法）： (1)1.1反转发原理 (1)1.2 凸轮基圆半径及滚子尺寸的确定 (2)1.2.1确定凸轮基圆半径 (2)1.2.2 滚子半径的确定 (3)1.2.3 设计所求量： (3)1.2.4 从动杆的运动规律及凸轮轮廓方程 (3)1.2.5数据计算 (5)1.2.6 小结： (6)二、解析法在Pro/E中完成凸轮建模 (6)2.1凸轮的设计与造型方法: (6)2.2凸轮理论轮廓曲线方程式的建立 (6)2.3在PROE中凸轮参数化方程式的建立 (7)2.3.1 设计从动件的运动规律 (7)2.4 PRO/E参数化建模 (8)2.5 生成凸轮的理论轮廓曲线 (10)2.5.1生成凸轮的实际轮廓曲线 (10)2.6 创建凸轮的拉伸 (11)2.7创建滚子的拉伸 (12)2.8 系杆的建立 (12)三、机械大作业小结： (13)1题目：设计偏心直动滚子从动件盘形凸轮机构设计题目及思路：偏心直动滚子从动件盘形凸轮机构，已知凸轮做顺时针方向旋转，各数据如表中一、设计思路（图解法）：1、由题目要求为偏心直动滚子从动件盘形凸轮机构。

2、根据工作要求选择从动件的运动规律。

推程运动规律和回程运动规律都为正弦运动。

推程运动角δ0=120°，远休止角δ01=30°，回程运动角δ0′ =150°，近休止角δ02=60°。

3、根据要求，滚子半径r r =16mm4、根据要求，选基圆半径r 0 =55mm 。

5、根据要求，偏心距e=6mm 。

6、进行计算机辅助设计。

为保证机构有良好的受力状况，推程许用压力角［α］=38º，回程许用压力角［αˊ］=70º，设计过程中要保证α推程≤［α］=38º，α回程≤［αˊ］=70º，为保证机构不产生运动失真和避免凸轮廓线应力集中，取凸轮实际廓线的许用曲率半径［ρa ］=3mm ，设计过程中要保证凸轮理论廓线外凸部分的曲率半径ρ≥［ρa ］+rr=3+18=21mm 。

课程设计论文题目：偏置直动尖顶从动件盘形凸轮机构系部名称：机械工程系专业班级：机自125 学生学号：指导教师：韩洪涛教师职称：教授2014年06月16日偏置直动尖顶从动件凸轮机构，虽然从动件和凸轮之间以高副形式进行连接导致从动件易磨损不能承受较大的载荷,但由于其阅读盘形凸轮轮廓的能力较强,故应用也较为广泛。

大多数教材和专著都是从该机构的运动性能和传力性能两方面进行阐述,相关专题研究也主要论述机构的运动规律、参数选择和优化设计等。

针对效率的设计以及机构参数对效率的影响涉及较少。

本文主要介绍它的设计过程，本文主要运用了一些凸轮的运动规律及其原理。

包括正弦加速度，余弦加速度，反转法原理等。

最终设计出了包括在运动性能和传力性能等方面比较适合的凸轮结构。

关键字：偏置正弦加速度余弦加速度摘要 (1)目录 (2)第一章绪论 (3)第二章课程题目及主要技术参数说明 (4)2.1课题题目 (4)2.2主要技术参数说明 (4)2.3 偏置直动尖顶从动件盘形凸轮机构运动简图 (4)第三章偏置直动尖顶从动件盘形凸轮机构参数分析 (5)3.1基圆半径的确定 (5)3.2从动件运动规律的选取原则 (5)3.3 凸轮机构的偏距 (5)3.4凸轮轮廓设计 (6)第四章偏置直动尖顶从动件盘形凸轮机构设计计算 (7)4.1偏置直动尖顶从动件盘形凸轮机构三视图 (11)4.2偏置直动尖顶从动件盘形凸轮机构理论轮廓图 (12)结论 (14)致谢 (15)参考文献 (16)第一章绪论本文主要讲的是偏置直动尖顶从动件盘形机构的设计计算，在这次设计中运用了主要运用了，机械原理的第九章《凸轮机构及其设计》《高等数学》等的知识。

在这次课程设计中，我的能力有了很大的提高，特别是在理论应用在实践过程中的思考。

1.培养了我们的设计思路训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力。

2.通过在凸轮设计和计算的过程中，锻炼了我们的独立思考能力，了解了凸轮是怎样设计的，以及各种他凸轮的运动规律，基圆半径的确定，还有作图技巧。
