偏置直动滚子从动件盘形凸轮机构的设计-课程设计

广东工业大学华立学院课程设计（论文）课程名称机械设计制造综合设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级10机械5班学号12011005002学生姓名陈江涛指导教师黄惠麟2012年7月8日目录课程设计(论文)任务书 (3)摘要 (5)设计说明：一：凸轮机构的廓线设计原理 (6)二：根据数据要求设计出轮廓线 (6)三：图解法设计此盘形凸轮机构 (7)四：检验压力角是否满足许用压力角的要求。

(14)参考文献广东工业大学华立学院课程设计（论文）任务书一、课程设计的要求与数据要求：一、用图解法设计此盘形凸轮机构，正确确定偏距e的方向，并将凸轮轮廓及从动件的位移曲线画在图纸上；二、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。

三：检验压力角是否满足许用压力角的要求。

二、课程设计（论文）应完成的工作1、设计出凸轮机构的理论轮廓和工作轮廓 1个2,绘制出位移曲线图 1个3，课程设计说明书 1份三、课程设计（论文）进程安排四：应收集的资料及主要参考文献1：《机械原理》第七版孙桓陈作模葛文杰主编高等教育出版社：2：《机械设计基础》郭瑞峰史丽晨主编西北工业大学出版社：发出任务书日期： 2012 年6月 19 日指导教师签名：计划完成日期： 2012 年 7 月 7日教学单位责任人签章：摘要在实际的生产应用中，采用着各种形式的凸轮机构，应用在各种机械中，特别是自动化和自动控制装置，如自动机床的进刀机构和内燃机的配气机构。

凸轮是一个具有曲线轮廓或凹糟的构件，通常为主动件作等速转动，但也有作往复摆动或移动的。

一：凸轮机构的廓线设计原理凸轮廓线曲线设计所依据的基本原理是反转法原理。

其推杆的轴线与凸轮回转轴心O之间有一偏距e，当凸轮以角速度绕轴O转动时，推杆在凸轮的推动下实现预期的运动。

现设想给整个凸轮机构加上一个公共角速度-，使其绕轴心O转动。

这时凸轮与推杆之间的相对运动并未改变，但此时凸轮将静止不动，而推杆则一方面随其导轨以角速度-绕轴心O转动，一方面又在导轨内作预期的往复运动。

项目2 凸轮机构设计1．教学目标（1）了解凸轮机构的分类及应用；（2）了解推杆常用运动规律的选择原则；（3）掌握在确定凸轮机构的基本尺寸时应考虑的主要问题；（4）能根据选定的凸轮类型和推杆运动规律设计凸轮的轮廓曲线。

2．教学重点和难点（1）推杆常用运动规律特点及选择原则；（2）盘形凸轮机构凸轮轮廓曲线的设计；（3）凸轮基圆半径与压力角及自锁的关系。

难点：“反转法原理”与压力角的概念。

3．讲授方法多媒体课件4．讲授时数8学时任务一凸轮机构的应用【任务导入】凸轮机构是由凸轮、从动件、机架以及附属装置组成的一种高副机构。

其中凸轮是一个具有曲线轮廓的构件，通常作连续的等速转动、摆动或移动。

从动件在凸轮轮廓的控制下，按预定的运动规律作往复移动或摆动。

受奥拓汽车零部件制造有限公司委托带领学员分析汽车内燃机凸轮机构的工作过程。

【任务分析】在各种机器中，为了实现各种复杂的运动要求，广泛地使用着凸轮机构，汽车机构也不例外，如图2.1是汽车内燃机凸轮机构的工作简图。

【力学知识】平面汇交力系的简化与平衡方程按照力系中各力的作用线是否在同一平面内，可将力系分为平面力系和空间力系。

若各力作用线都在同一平面内并汇交于一点，则此力系称为平面汇交力系。

按照由特殊到一般的认识规律，我们先研究平面汇交力系的简化与平衡规律。

设刚体上作用有一个平面汇交力系F 1、F 2、…、F n ，各力汇交于A 点（图2.2a ）。

根据力的可传性，可将这些力沿其作用线移到A 点，从而得到一个平面共点力系（图2.2b ）。

故平面汇交力系可简化为平面共点力系。

连续应用力的平行四边形法则，可将平面共点力系合成为一个力。

在图2.3b 中，先合成力F 1与F 2（图中未画出力平行四边形），可得力F R1，即 F R1＝F 1+ F 2；再将F R1与F 3合成为力F R2，即F R2＝F R1+ F 3；依此类推，最后可得F R ＝F 1+ F 2+…+ F n ＝∑F i （2－1）式中 F R 即是该力系的合力。

机械原理课程设计--偏置直动滚子从动杆盘型凸轮机构目录（一）机械原理课程设计的目的和任务 (2)（二）设计题目及设计思路 (3)（三）凸轮基圆半径及滚子尺寸的确定 (5)（四）从动杆的运动规律及凸轮轮廓线方程 (7)（五）计算程序框图 (8)（六）计算机源程序 (11)（七）计算机程序结果及分析 (14)（八）凸轮机构示意简图 (20)（九）体会心得 (20)（十）参考资料 (21)（一）机械原理课程设计的目的和任务一、机械原理课程设计的目的：1、机械原理课程设计是一个重要实践性教学环节。

其目的在于：进一步巩固和加深所学知识；2、培养学生运用理论知识独立分析问题、解决问题的能力；3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；4、进一步提高学生计算和制图能力，及运用电子计算机的运算能力。

二、机械原理课程设计的任务：1、偏置直动滚子从动杆盘型凸轮机构2、采用图解法设计：凸轮中心到摆杆中心A的距离为160mm，凸轮以顺时针方向等速回转，摆杆的运动规律如表：3、设计要求：①升程过程中，限制最大压力角αmax≤30º,确定凸轮基园半径r0②合理选择滚子半径rr③选择适当比例尺，用几何作图法绘制从动件位移曲线，并画于图纸上；④用反转法绘制凸轮理论廓线和实际廓线，并标注全部尺寸（用A2图纸）⑤将机构简图、原始数据、尺寸综合方法写入说明书4、用解析法设计该凸轮轮廓，原始数据条件不变，要写出数学模型，编制程序并打印出结果备注：凸轮轮廓曲率半径与曲率中心理论轮廓方程()()x xy yϕϕ=⎧⎨=⎩，其中2222////x dx d x d x dy dy d x d y dϕϕϕϕ⎧==⎪⎨==⎪⎩其曲率半径为：3 222 () x y xy xyρ+=--；曲率中心位于：2222()()y x yx xxy xyx x yy xxy xyρρ⎧+=-⎪-⎪⎨+⎪=-⎪-⎩三、课程设计采用方法：对于此次任务，要用图解法和解析法两种方法。

授课教案No任务3.1 凸轮机构的认识一、复习10分钟复习上次课学习内容二、教师导课与课程学习：（1）学习提示，教师介绍本任务的学习内容。

15分钟本项目以直动从动件的盘形凸轮机构为例，在从动件等速运动、等加速等减速运动、余弦加速度运动（简谐运动）规律条件下，分析了凸轮机构中存在的柔性冲击与刚性冲击。

教师介绍本任务的学习内容：凸轮机构的分类；常用术语；从动件的运动规律；凸轮机构的结构形式；常用材料及热处理（2）分小组学习: 40分钟3.1.1常用设备中的凸轮机构1. 凸轮机构的组成如图所示的凸轮机构是由凸轮、从动件和机架等三个基本构件组成的机构。

2.凸轮机构应用实例自动钻床进给机构、冲床凸轮机构等。

3.1.2凸轮机构的分类凸轮机构的类型很多，按凸轮和从动件的形状及其运动形式的不同，凸轮机构的分类方法有以下几种：1.按凸轮形状分类(1）盘形凸轮（2）移动凸轮。

（3）圆柱凸轮2.按从动件形式分类（1）尖顶从动件（2）滚子从动件（3）平底从动件从动件的结构形式3.按从动件的运动形式分类学生发言汇报、记录学习笔记学生发言汇报并记录学习笔记阅读教材和PPT、分组讨论、撰写发言提纲、学生发言汇报，课，记录学习笔记No（1）直动从动件直动从动件指相对于机架作直线往复移动的从动件，如图3.1.1中所示。

直动从动件又分为对心直动从动件和偏置直动从动件。

（2）摆动从动件：绕某一固定转动中心摆动的从动件。

4.按凸轮与从动件的锁合方式分类 （1）力锁合利用从动件的重力、弹簧力或其他外力使从动件与凸轮轮廓保持接触，（2）形锁合利用从动件和凸轮特殊的几何形状来维持接触，例如圆柱凸轮机构是利用滚子与凸轮凹槽两侧面的配合来实现形锁合。

3.1.3凸轮机构的常用术语如下：1.凸轮基圆与基圆半径b r2.凸轮的转角δ凸轮相对于某一位置转过的角度，称为凸轮转角δ。

具体包括推程运动角0δ、远停程运动角S δ回程运动角0′δ和近停程运动角Sδ'。

课程设计论文题目：偏置直动尖顶从动件盘形凸轮机构系部名称：机械工程系专业班级：机自125 学生学号：指导教师：韩洪涛教师职称：教授2014年06月16日偏置直动尖顶从动件凸轮机构，虽然从动件和凸轮之间以高副形式进行连接导致从动件易磨损不能承受较大的载荷,但由于其阅读盘形凸轮轮廓的能力较强,故应用也较为广泛。

大多数教材和专著都是从该机构的运动性能和传力性能两方面进行阐述,相关专题研究也主要论述机构的运动规律、参数选择和优化设计等。

针对效率的设计以及机构参数对效率的影响涉及较少。

本文主要介绍它的设计过程，本文主要运用了一些凸轮的运动规律及其原理。

包括正弦加速度，余弦加速度，反转法原理等。

最终设计出了包括在运动性能和传力性能等方面比较适合的凸轮结构。

关键字：偏置正弦加速度余弦加速度摘要 (1)目录 (2)第一章绪论 (3)第二章课程题目及主要技术参数说明 (4)2.1课题题目 (4)2.2主要技术参数说明 (4)2.3 偏置直动尖顶从动件盘形凸轮机构运动简图 (4)第三章偏置直动尖顶从动件盘形凸轮机构参数分析 (5)3.1基圆半径的确定 (5)3.2从动件运动规律的选取原则 (5)3.3 凸轮机构的偏距 (5)3.4凸轮轮廓设计 (6)第四章偏置直动尖顶从动件盘形凸轮机构设计计算 (7)4.1偏置直动尖顶从动件盘形凸轮机构三视图 (11)4.2偏置直动尖顶从动件盘形凸轮机构理论轮廓图 (12)结论 (14)致谢 (15)参考文献 (16)第一章绪论本文主要讲的是偏置直动尖顶从动件盘形机构的设计计算，在这次设计中运用了主要运用了，机械原理的第九章《凸轮机构及其设计》《高等数学》等的知识。

在这次课程设计中，我的能力有了很大的提高，特别是在理论应用在实践过程中的思考。

1.培养了我们的设计思路训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力。

2.通过在凸轮设计和计算的过程中，锻炼了我们的独立思考能力，了解了凸轮是怎样设计的，以及各种他凸轮的运动规律，基圆半径的确定，还有作图技巧。

第5章凸轮机构（一）教学要求1．了解凸轮机构的工作原理2．掌握常用从动件运动规律及特性3．掌握盘形凸轮轮廓的设计4．了解凸轮机构的尺寸的确定（二）教学的重点与难点1．凸轮的工作原理2．用反转法设计凸轮轮廓3．凸轮的尺寸对其机构的影响（三）教学内容5.1概述5.1.1 概念1．凸轮机构的组成：凸轮是由从动件、机架、凸轮三部分组成的高幅机构。

2．凸轮：是一种具有曲线轮廓或凹糟的构件，它通过与从动什的高副接触，在运动时可以使从动件获得连续或不连续的任意预期运动。

3．特点：结构相当简单，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。

但另一方面，由于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。

4．凸轮机构的应用例：内燃机配气机构（如下图所示）靠模车削机构（如下图所示）自动送料机构（如下图所示）分度转位机构（如下图所示）5.1.2 凸轮机构的分类1、按照凸轮的形状分为：(1)盘形凸轮凸轮中最基本的形式。

凸轮是绕固定铂转动且向径变化的盘形零件，凸轮与从动件互作平面运动，是平面凸轮机构。

(2)移动凸轮可看作是回转半径无限大的盘形凸轮，凸轮作往复移动，是平面凸轮机构。

(3)圆柱凸轮可看作是移动凸轮绕在圆柱体上演化而成的，从动件与凸轮之间的相对运动为空间运动，是一种空间凸轮机构。

(4)曲面凸轮当圆柱表面用圆弧面代替时，就演化成曲面凸轮，它也是一空间凸轮机构。

2、按锁合方式的不同凸轮可分为：(1)力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；(2)几何锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。

3、按从动件型式分为：(1)尖顶从动件(2)滚子从动件(3)平底从动件根据从动件运动型式不同分为直动从动件和摆动从动件。

5.1.3 凸轮和滚子的材料凸轮机构的主要失效形式：磨损和疲劳点蚀要求凸轮和滚子的工作表面硬度高、耐磨并且有足够的表面接触强度。

对于经常受到冲击的凸轮机构还要求凸轮芯部有较强的韧性。

机械设计对心直动滚子从动件盘形凸轮的设计摘要：本文主要介绍了机械设计中心直动滚子从动件盘形凸轮的设计，包括设计原理、设计方法、设计流程和设计实例等内容。

通过本文的学习，读者可以了解到机械设计中心直动滚子从动件盘形凸轮的设计技术，从而为机械设计工作提供参考和借鉴。

关键词：机械设计；中心直动滚子从动件；盘形凸轮；设计一、引言在机械设计中，中心直动滚子从动件盘形凸轮是一种常见的传动机构，其主要作用是将旋转运动转换为直线运动。

因此，对于机械设计师来说，掌握中心直动滚子从动件盘形凸轮的设计技术是非常重要的。

本文将介绍机械设计中心直动滚子从动件盘形凸轮的设计原理、设计方法、设计流程和设计实例等内容，希望能为机械设计工作者提供参考和借鉴。

二、设计原理中心直动滚子从动件盘形凸轮的设计原理是利用凸轮的轮廓形状，使滚子在其上滚动，从而实现直线运动。

具体来说，凸轮的轮廓形状可以是圆弧、椭圆、抛物线等，而滚子的数量和大小则根据实际需要进行设计。

在运动过程中，凸轮的轮廓形状决定了滚子的运动轨迹，而滚子的直线运动则通过滑块和导轨等部件实现。

因此，在设计中心直动滚子从动件盘形凸轮时，需要考虑凸轮的轮廓形状、滚子的数量和大小以及滑块和导轨等部件的设计。

三、设计方法中心直动滚子从动件盘形凸轮的设计方法主要包括以下几个步骤：1. 确定传动比和运动要求：首先需要确定传动比和运动要求，包括传动比、滚子数量和大小、滑块和导轨的设计等。

2. 计算凸轮的轮廓形状：根据运动要求和传动比，计算出凸轮的轮廓形状。

具体来说，可以利用数学模型或计算机模拟等方法进行计算。

3. 设计滑块和导轨：根据凸轮的轮廓形状和滚子的运动轨迹，设计滑块和导轨等部件。

其中，滑块的设计需要考虑其密封性、耐磨性和承载能力等因素。

4. 完善设计：在完成初步设计后，需要进行完善设计，包括进行力学分析、动态模拟和优化设计等。

同时，还需要考虑制造工艺、材料选择和装配等问题。

四、设计流程中心直动滚子从动件盘形凸轮的设计流程主要包括以下几个步骤：1. 确定传动比和运动要求：首先需要确定传动比和运动要求，包括传动比、滚子数量和大小、滑块和导轨的设计等。

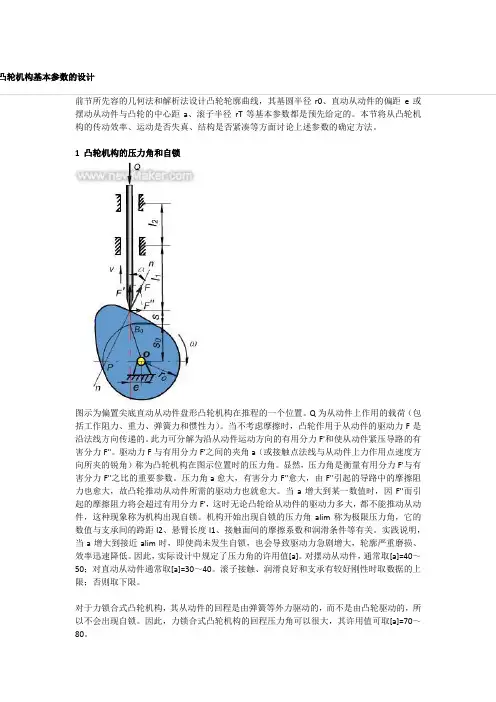

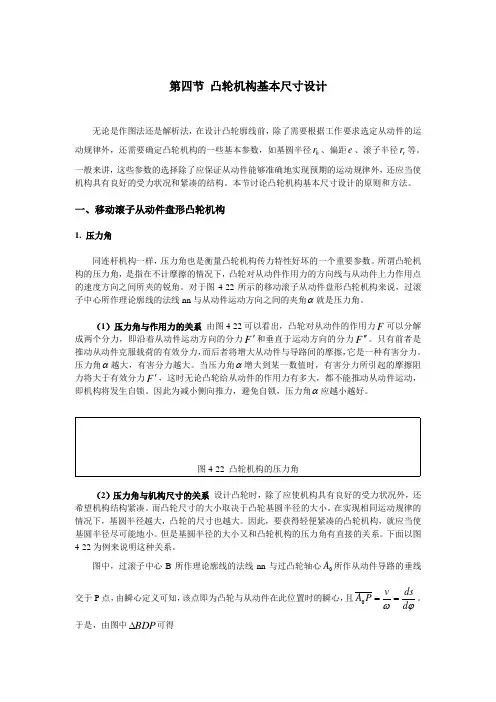

凸轮机构基本参数的设计前节所先容的几何法和解析法设计凸轮轮廓曲线，其基圆半径r0、直动从动件的偏距e或摆动从动件与凸轮的中心距a、滚子半径rT等基本参数都是预先给定的。

本节将从凸轮机构的传动效率、运动是否失真、结构是否紧凑等方面讨论上述参数的确定方法。

1 凸轮机构的压力角和自锁图示为偏置尖底直动从动件盘形凸轮机构在推程的一个位置。

Q为从动件上作用的载荷（包括工作阻力、重力、弹簧力和惯性力）。

当不考虑摩擦时，凸轮作用于从动件的驱动力F是沿法线方向传递的。

此力可分解为沿从动件运动方向的有用分力F'和使从动件紧压导路的有害分力F''。

驱动力F与有用分力F'之间的夹角a（或接触点法线与从动件上力作用点速度方向所夹的锐角）称为凸轮机构在图示位置时的压力角。

显然，压力角是衡量有用分力F'与有害分力F''之比的重要参数。

压力角a愈大，有害分力F''愈大，由F''引起的导路中的摩擦阻力也愈大，故凸轮推动从动件所需的驱动力也就愈大。

当a增大到某一数值时，因F''而引起的摩擦阻力将会超过有用分力F'，这时无论凸轮给从动件的驱动力多大，都不能推动从动件，这种现象称为机构出现自锁。

机构开始出现自锁的压力角alim称为极限压力角，它的数值与支承间的跨距l2、悬臂长度l1、接触面间的摩擦系数和润滑条件等有关。

实践说明，当a增大到接近alim时，即使尚未发生自锁，也会导致驱动力急剧增大，轮廓严重磨损、效率迅速降低。

因此，实际设计中规定了压力角的许用值[a]。

对摆动从动件，通常取[a]=40～50；对直动从动件通常取[a]=30～40。

滚子接触、润滑良好和支承有较好刚性时取数据的上限；否则取下限。

对于力锁合式凸轮机构，其从动件的回程是由弹簧等外力驱动的，而不是由凸轮驱动的，所以不会出现自锁。

因此，力锁合式凸轮机构的回程压力角可以很大，其许用值可取[a]=70～80。

凸轮大作业选题：凸轮5-C一：题目及原始数据：利用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，已知数据如下所示，凸轮沿逆时针方向做匀速运动。

具体要求如下：1.推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动；2.近休凸轮转角为0°-30°；推程凸轮转角30°-210°；远休凸轮转角210°-280°；回程凸轮转角280°-360。

°3.初选基圆半径为22mm；4.偏距为+14mm5.滚子半径为18mm6.推杆行程为35mm7.许用压力角为α1=35°，α2=65°。

8.最小曲率半径为0.35r r9.计算点数取120.二：推杆运动规律及凸轮轮廓线方程1.推程加速阶段：s1=70.*a1.*a1/pi/pi;x1=(s0+s1).*sin(a1)+e*cos(a1);y1=(s0+s1).*cos(a1)-e*sin(a1);k1=140*a1/pi^2;i1=[(k1-e).*sin(a1)+(s0+s1).*cos(a1)].*[(k1-e).*(k1-e)+(s0+ s1).*(s0+s1)].^(-1/2);j1=[-(k1-e).*cos(a1)+(s0+s1).*sin(a1)].*[(k1-e).*(k1-e)+(s0 +s1).*(s0+s1)].^(-1/2);x10=x1-18*j1;y10=y1-18*i1;2.推程减速阶段：s11=35-70.*(pi-a11).*(pi-a11)/pi/pi;x11=(s0+s11).*sin(a11)+e*cos(a11);y11=(s0+s11).*cos(a11)-e*sin(a11);k11=140.*(pi-a1)/pi^2;i11=[(k11-e).*sin(a11)+(s0+s11).*cos(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/2);j11=[-(k11-e).*cos(a11)+(s0+s11).*sin(a11)].*[(k11-e).*(k11 -e)+(s0+s11).*(s0+s11)].^(-1/2);x101=x11-18*j11;y101=y11-18*i11;3.远休阶段：x2=(s0+s2).*sin(a2)+e*cos(a2);y2=(s0+s2).*cos(a2)-e*sin(a2);k2=0;i2=[(k2-e).*sin(a2)+(s0+s2).*cos(a2)].*[(k2-e).*(k2-e)+(s0+ s2).*(s0+s2)].^(-1/2);j2=[-(k2-e).*cos(a2)+(s0+s2).*sin(a2)].*[(k2-e).*(k2-e)+(s0 +s2).*(s0+s2)].^(-1/2);x20=x2-18*j2;y20=y2-18*i2;4.回程阶段：a30=33*pi/18-a3;s3=(350.*a30.*a30.*a30/(4*pi/9)^3-525.*a30.*a30.*a30.*a30/( 4*pi/9)^4+210.*a30.*a30.*a30.*a30.*a30/(4*pi/9)^5);x3=(s0+s3).*sin(a3)+e*cos(a3);y3=(s0+s3).*cos(a3)-e*sin(a3);k3=-1050.*a30.*a30/(4*pi/9)^3+2100.*a30.*a30.*a30/(4*pi/9)^ 4-1050.*a30.*a30.*a30.*a30/(4*pi/9)^5;i3=[(k3-e).*sin(a3)+(s0+s3).*cos(a3)].*[(k3-e).*(k3-e)+(s0+ s3).*(s0+s3)].^(-1/2);j3=[-(k3-e).*cos(a3)+(s0+s3).*sin(a3)].*[(k3-e).*(k3-e)+(s0 +s3).*(s0+s3)].^(-1/2);x30=x3-18*j3;y30=y3-18*i3;5.近休阶段：s4=0;x4=(s0+s4).*sin(a4)+e*cos(a4);y4=(s0+s4).*cos(a4)-e*sin(a4);k4=0;i4=[(k4-e).*sin(a4)+(s0+s4).*cos(a4)].*[(k4-e).*(k4-e)+(s0+ s4).*(s0+s4)].^(-1/2);j4=[-(k4-e).*cos(a4)+(s0+s4).*sin(a4)].*[(k4-e).*(k4-e)+(s0 +s4).*(s0+s4)].^(-1/2);x40=x4-18*j4;y40=y4-18*i4;三：matlab计算程序e=14;r0=22s0=sqrt(r0^2-e^2);c111=1;c3=1;for(i=1:0.1:200) %由压力角条件循环求合适基圆半径if (c111<35/180)&&(c3<65/180) %判断条件else a1=0:pi/60:pi/2; % 推程加速阶段 s1=70.*a1.*a1/pi/pi;x1=(s0+s1).*sin(a1)+e*cos(a1);y1=(s0+s1).*cos(a1)-e*sin(a1);k1=140*a1/pi^2; % 对s1求导i1=[(k1-e).*sin(a1)+(s0+s1).*cos(a1)].*[(k1-e).*(k1-e)+(s0+ s1).*(s0+s1)].^(-1/2);j1=[-(k1-e).*cos(a1)+(s0+s1).*sin(a1)].*[(k1-e).*(k1-e)+(s0 +s1).*(s0+s1)].^(-1/2);x10=x1-18*j1;y10=y1-18*i1;a11=pi/2:pi/60:pi; % 推程减速阶段s11=35-70.*(pi-a11).*(pi-a11)/pi/pi;x11=(s0+s11).*sin(a11)+e*cos(a11);y11=(s0+s11).*cos(a11)-e*sin(a11);k11=140.*(pi-a1)/pi^2;i11=[(k11-e).*sin(a11)+(s0+s11).*cos(a11)].*[(k11-e).*(k11-e)+(s0+s11).*(s0+s11)].^(-1/2);j11=[-(k11-e).*cos(a11)+(s0+s11).*sin(a11)].*[(k11-e).*(k11 -e)+(s0+s11).*(s0+s11)].^(-1/2);x101=x11-18*j11;y101=y11-18*i11;a2=pi:pi/60:25*pi/18; %凸轮远休阶段s2=35;%推杆行程x2=(s0+s2).*sin(a2)+e*cos(a2);y2=(s0+s2).*cos(a2)-e*sin(a2);k2=0;i2=[(k2-e).*sin(a2)+(s0+s2).*cos(a2)].*[(k2-e).*(k2-e)+(s0+ s2).*(s0+s2)].^(-1/2);j2=[-(k2-e).*cos(a2)+(s0+s2).*sin(a2)].*[(k2-e).*(k2-e)+(s0 +s2).*(s0+s2)].^(-1/2);x20=x2-18*j2;y20=y2-18*i2;a3=25*pi/18:pi/60:33*pi/18;%推杆回程阶段a30=33*pi/18-a3;s3=(350.*a30.*a30.*a30/(4*pi/9)^3-525.*a30.*a30.*a30.*a30/( 4*pi/9)^4+210.*a30.*a30.*a30.*a30.*a30/(4*pi/9)^5);x3=(s0+s3).*sin(a3)+e*cos(a3);y3=(s0+s3).*cos(a3)-e*sin(a3);k3=-1050.*a30.*a30/(4*pi/9)^3+2100.*a30.*a30.*a30/(4*pi/9)^ 4-1050.*a30.*a30.*a30.*a30/(4*pi/9)^5;i3=[(k3-e).*sin(a3)+(s0+s3).*cos(a3)].*[(k3-e).*(k3-e)+(s0+ s3).*(s0+s3)].^(-1/2);j3=[-(k3-e).*cos(a3)+(s0+s3).*sin(a3)].*[(k3-e).*(k3-e)+(s0 +s3).*(s0+s3)].^(-1/2);x30=x3-18*j3;y30=y3-18*i3;a4=33*pi/18:pi/60:2*pi;%推杆近休阶段s4=0;x4=(s0+s4).*sin(a4)+e*cos(a4);y4=(s0+s4).*cos(a4)-e*sin(a4);k4=0;i4=[(k4-e).*sin(a4)+(s0+s4).*cos(a4)].*[(k4-e).*(k4-e)+(s0+ s4).*(s0+s4)].^(-1/2);j4=[-(k4-e).*cos(a4)+(s0+s4).*sin(a4)].*[(k4-e).*(k4-e)+(s0 +s4).*(s0+s4)].^(-1/2);x40=x4-18*j4;y40=y4-18*i4;plot(x10,y10,'-g*',x101,y101,'-g+',x20,y20,'-r*',x30,y30,'-b*',x40,y40,'-k*',x1,y1,'-g*',x11,y11,'-g+',x2,y2,'-r*',x3,y3,'-b*',x4,y4,'-k*')%凸轮轮廓曲线绘制title(‘凸轮轮廓曲线绘制');xlabel('Variable X'); %X轴ylabel('Variable Y'); %Y轴text(-250,-200,'工作廓线') %文字标注text(100,-100,'理论廓线');grid on %加网格axis equal%坐标相等a1=0:pi/60:pi/2;%压力角计算force1=abs(atan((k1).*(s0+s1).^-1)); c1=max(force1);a11=pi/2:pi/60:pi;force11=abs(atan((k11).*(s0+s11).^-1));c11=max(force11);c111=max(c1,c11);a2=pi:pi/60:25*pi/18;force2=abs(atan((k2).*(s0+s2).^-1));c2=max(force2);a3=25*pi/18:pi/60:33*pi/18;force3=abs(atan((k3).*(s0+s3).^-1));c3=max(force3);a4=33*pi/18:pi/60:2*pi;force4=abs(atan((k4).*(s0+s4).^-1));c4=max(force4);r0=r0+1; %每循环一次基圆半径+1s0=sqrt(r0^2-e^2);endend%求最大压力角位置c111c3[m1,n1]=sort(force1);bend1=n1(end-1+1:end)jiaodu1=(bend1(end)-1)*3[m11,n11]=sort(force11);bend11=n11(end-1+1:end)jiaodu11=(bend11(end)-1)*3+90 [m3,n3]=sort(force3);bend3=n3(end-1+1:end)jiaodu=(bend3(end)-1)*3+250vv=i1./j1;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g=min(p)vv1=i11./j11;vv11=diff(vv1);vv21=diff(vv1,2);vv221=[0,vv21];p1=(1+vv11.^2).^(3/2)./vv221;g1=min(p1)vv2=i2./j2;vv222=diff(vv2);vv223=diff(vv2,2);vv2211=[0,vv223];p2=(1+vv222.^2).^(3/2)./vv2211;g2=min(p2)vv=i3./j3;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g3=min(p)vv=i4./j4;vv1=diff(vv);vv2=diff(vv,2);vv22=[0,vv2];p=(1+vv1.^2).^(3/2)./vv22;g4=min(p))ro=sqrt(s0^2+e^2) %求合适基圆半径x1y1x11y11x2y2x3y3x4y4x10y10x101y101x20y20x30y30x40y40force1force11force2force3force4c111c3jiaodu11jiaodu3四：计算结果及分析：（1）工作廓线坐标：1;推程加速阶段X坐标14 24.9479312972938 35.8335795427018 46.6331664128873 57.323071617132667.8798591305935 78.2803034241300 88.5014157831108 98.5204708048515108.315033160764 117.862984704875 127.142552005136 136.132334367976144.811332419744 153.158977301315 161.155160523920 168.780264525614176.015193958402 182.841407726263 189.240951783976 195.196492695966200.691351943287 205.709540955551 210.235796832989 214.255618712129 217.755304716715 220.721989423648 223.143681761924 225.009303250807226.308726472013 227.0328136593412推程加速阶段Y坐标209.532813659341 208.532370629552 206.998924199561 204.935879972465202.347567871334 199.239236813805 195.617049448531 191.488076931747186.860293712014 181.742572281261 176.144677840557 170.0772******** 163.551861181761 156.580882432274 149.177605251176 141.356170650697133.131574562033 124.519659744732 115.537106908501 106.20142493273596.5309400655771 86.5447839816669 76.2628805759777 65.705931370278654.8953994088027 43.8534915206956 32.6031388287473 21.16797538678679.57231483194954 -2.15887505719948 -14.00000000000003推程减速阶段X坐标227.032813659341 227.134619685286 226.568905051752 225.331644205755 223.421214513810 220.838411540547 217.586454974950 213.670985176905209.100050353069 203.884084407342 198.0358******** 191.570525763878184.505401336072 176.860074548737 168.656256843411 159.917723656843150.670231233150 140.941425726738 130.760744942876 120.159313091203109.169828954466 97.8264479001947 86.1646581868564 74.221152038085562.0336919788640 49.6409729459048 37.0824807009210 24.398347089867511.6292027035831 -1.18397249451846 -14.00000000000004推程减速阶段Y坐标-14.0000000000000 -25.9228338599749 -37.8904674143353 -49.8635381159681 -61.8024134893063 -73.6673405558026 -85.4185959941913 -97.0166364509177 -108.422248415730 -119.596697079292 -130.501873593764 -141.100440163605 -151.355972402351 -161.233098401750 -170.697633972432 -179.716713530067 -188.258916117849 -196.294386074865 -203.794947880574 -210.734214728044 -217.0876******** -222.832864069368 -227.949297596606 -232.418705078147 -236.225024238547 -239.354479443456 -241.795636066125 -243.539445995213 -244.579284102998 -244.910975527746 -244.5328136593415远休阶段X坐标-14.0000000000000 -26.7786721222032 -39.4839457654822 -52.0809966579133 -64.5352971586108 -76.8127108955902 -88.8795863311907 -100.702848998602 -112.250092156677 -123.489665614559 -134.390762482652 -144.923503612169 -155.059019491793 -164.769529377011 -174.028********* -182.810305697758 -191.0911******** -198.848174053764 -206.060195464824 -212.707420203182 -218.771628687875 -224.236199344965 -229.086154166116 -233.308199762282 6远休阶段Y坐标-244.532813659341 -243.464986549453 -241.729838834477 -239.332126433691 -236.278421310122 -232.577093457254 -228.238287957455 -223.273897175014 -217.697528159994 -211.524465352257 -204.771628687875 -197.457527222762 -189.602208400634 -181.227203104369 -172.355466641343 -163.011315824535 -153.220362321829 -143.009442456216 -132.406543649295 -121.440727709697 -110.142051176688 -98.5414829372844 -86.6708193426842 -74.5625970566802 7减速阶段X坐标-234.573962542258 -237.924423961410 -240.528414701632 -242.301034179885 -243.179109387654 -243.122053300159 -242.111828793401 -240.152099129043 -237.266657296952 -233.497236106624 -228.900808808014 -223.546496133102 -217.512199933386 -210.881086014932 -203.738039329490 -196.166213373622 -188.243792502170 -180.0410******** -171.618025436311 -163.022********* -154.287835944964 -145.434490148429 -136.467891333878 -127.380539946257 -118.153582814159 -108.759487623767 -99.16559150875688减速阶段Y坐标-70.4794512845940 -58.1011116825609 -45.5418784536957 -32.8365161989020 -20.0390090002643 -7.21694579130250 5.55380225566372 18.194003075560030.6254874984057 42.7749931638176 54.5773610652433 65.978032703814576.9348117792082 87.4188705720677 97.4149974868349 106.921098432862115.946980634777 124.512462892978 132.644871079527 140.375991577690147.738568287212 154.762440563530 161.470429890068 167.874092062809173.969459073374 179.732900602872 185.1172389914419近休X坐标-92.6420511766881 -82.6518154464002 -72.4350368350310 -62.0197188225945 -51.4344090718031 -40.7081211809080 -29.8702551594429 -18.9505168448415 -7.97883648080264 3.01471331942776 13.999999999999910近休Y坐标1 188.460739555420 193.050970998372 197.112063148625 200.632884834880203.603785729623 206.016622800007 207.864782627336 209.143199533988209.848369468082 209.978359607845 209.532813659341（2）理论廓线坐标;推程加速阶段X坐标12.8000000000000 22.8728273179084 32.8885297342726 42.825360681316652.6617133932777 62.3761432336542 71.9473900632018 81.354400741436490.5763518517692 99.5926727370081 108.383068927807 116.927546041764125.206434225271 133.200413203958 140.890538000620 148.258265371979155.285481007489 161.954527524708 168.248233286539 174.149942056033179.643543494319 184.713504496809 189.344901352090 193.523452696839197.235553228942 200.468308129584 203.209568133643 205.447965176251 207.172948531918 208.374821351328 209.044777489697推程加速阶段Y坐标191.572858202826 190.652383395923 189.241484022951 187.343250393275 184.961604006512 182.101293199539 178.767888983898 174.967781050798170.708173911217 165.997083129187 160.843331597179 155.256545793692149.247151954669 142.826372082411 136.006219708068 128.799495316842121.219781338553 113.281436600464 104.999590134052 96.390134222989187.4697165758390 78.2557315040260 68.7663099834431 59.020308476717649.0372963926355 38.8375420595755 28.4419970910307 17.87227902341457.15065210936054 -3.69999384635310 -14.6561667163081推程减速阶段X坐标209.193734991700 209.188778273809 208.573036193737 207.342473187261 205.495287697520 203.0319******** 199.955103403567 196.269775760348191.983156349172 187.104683111356 181.645993349332 175.620886984768169.0452******** 161.937156885096 154.316496362355 146.205213858842137.627077770212 128.607625755855 119.174072750844 109.35521228870799.1813115200797 88.6840003369476 77.8961550352902 66.851776970326355.5858666782191 44.1342939559169 32.5336644067296 20.82118297320159.03451499079487 -2.78835469420737 -14.6092639913715推程减速阶段Y坐标-16.4015145824514 -27.3181030218633 -38.2760890490105 -49.2392576762938 -60.1711110106104 -71.0350090000076 -81.7943109934888 -92.4125175513741 -102.853********* -113.0812******** -123.060653160544 -132.757237971647 -142.137258475553 -151.167983975963 -159.817777845352 -168.0562******** -175.854233625249 -183.184184769079 -190.020********* -196.337291242469 -202.113395111709 -207.327521359409 -211.960806247121 -215.996393696655 -219.419502857395 -222.217487685822 -224.379888298036 -225.898473888143 -226.767277038293 -226.982619279687 -226.543127798025远休阶段X坐标-12.9711482618274 -24.8107233108544 -36.5822938918588 -48.2535949481094 -59.7926362546736 -71.1677901013991 -82.3478779822689 -93.3022560535201 -104.000899126289 -114.414482963567 -124.514464655894 -134.273160855494 -143.663823654403 -152.660713898624 -161.239171737366 -169.375684213972 -177.0479******** -184.234939088932 -190.916953302526 -197.0756******** -202.694230799421 -207.757213383730 -212.250747887182 -216.162517844044远休阶段Y坐标-226.562241489795 -225.572888364055 -223.965255630689 -221.743749699274 -218.914459563151 -215.485140109924 -211.465190865844 -206.865630232365 -201.699065285474 -195.979657220565 -189.723082537593 -182.946490072876 -175.668453995324 -167.908922895934 -159.689165110094 -151.0317******** -141.960288314811 -132.499762924347 -122.676064893652 -112.516120296192 -102.0477******** -91.2997275085610 -80.3014319762869 -69.0830358006497回程阶段X坐标-217.335260464284 -220.421346316413 -222.795183195622 -224.398577389943 -225.188547506355 -225.137585355545 -224.233655449440 -222.479896624979 -219.893983296304 -216.507098988589 -212.362488116223 -207.513585489574 -202.021********* -195.953825087341 -189.379262026933 -182.367612804067 -174.985894648424 -167.296364561343 -159.354690783951 -151.208619312605 -142.897173644983 -134.450395994491 -125.889635960919 -117.228428433346 -108.474068637267 -99.6300563428237 -90.6995930141100回程阶段Y坐标-65.2999580017652 -53.9008411016096 -42.4544037000726 -30.9651421357433 -19.4561855319938 -7.96455046569805 3.46312822959339 14.774462367317425.9148401896814 36.8306478920168 47.4721553190688 57.795992842225267.7671217377121 77.3601986319145 86.5602513186570 95.3626114072227103.772082503801 111.801357318003 119.468732676936 126.795209558515133.801107529679 140.502367786106 146.906758880859 153.010*********158.793589895652 164.219890434419 169.232439040273近休阶段X坐标-84.7013039329720 -75.5673741224230 -66.2263193920283 -56.7037429235150 -47.0257454370771 -37.2188536511159 -27.3099475743478 -17.3261868295693 -7.29493621101956 2.75630932061967 12.8000000000000近休阶段Y坐标172.306961879241 176.503744912797 180.216743450172 183.435780420462 186.152032667084 188.358055131435 190.0478******** 191.216639573932191.861366370818 191.980214498602 191.572858202826凸轮压力角0 0.00354431855997765 0.00708657544025155 0.0106247131274339 0.01415668242241860.0176804465517903 0.0211939852247537 0.0246952986180828 0.02818241127214470.0316533758817331 0.0351062769662460 0.0385392344046481 0.04195040682166590.0453379948127508 0.0487002439965149 0.0520354478845675 0.05534195055995420.0586181491567104 0.0618624961343669 0.0650735013425822 0.06824973387240840.0713898236920071 0.0744924630659183 0.0775564077582259 0.08058047802116060.0835635593718112 0.0865046031606886 0.0894026269368794 0.09225671461544470.0950660164535557 0.09782974884260520.193821958696751 0.189734216357270 0.185711813762507 0.1817521166416040.177852583825628 0.174010762147141 0.170224281603430 0.1664908507660410.162808252420337 0.159174339419789 0.155587030740642 0.1520443077234660.148544210488885 0.145084834515539 0.141664327368999 0.1382808855710030.134932751598957 0.131618********* 0.128335589653967 0.1250832510466050.121859593761707 0.118663048967569 0.115492078020447 0.1123451701345160.109220840117705 0.106117626166793 0.103034087715421 0.09996880332880770.0969203686391774 0.0938873943159862 0.09086850406519340 0.00400661352098117 0.0148078747736643 0.0306996316187834 0.05014161972168330.0717513439654380 0.0942968396397606 0.116689817584795 0.1379787986736630.157341636795524 0.174077401612658 0.187598363402544 0.1974234691999150.203175079625608 0.204580805091460 0.201482016062883 0.1938499534402010.181809249049959 0.165667032050483 0.145943761057100 0.1233999352907570.0990517714422343 0.0741698891884142 0.0502587840423935 0.02902100443043590.0123165659206908 0.00213229641216247推程最大压力角：0.193821958696751*180出现位置：90回程最大压力角：0.204580805091460*180出现位置292最小曲率半径：g2=4.2145<0.35*18故满足要求最后确定基圆半径：ro = 211五：凸轮机构图六：体会和建议在本次设计中，对凸轮结构的各项参数对最终凸轮形状的影响有了更深刻的认识。
