高压继电保护测试报告

竭诚为您提供优质文档/双击可除继电保护实验报告线路保护篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1.整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为Kf?ufjudj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉Ds-20c系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

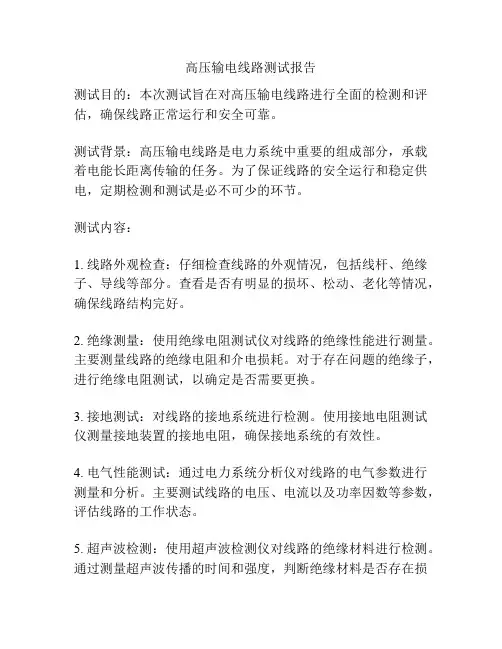

高压输电线路测试报告
测试目的：本次测试旨在对高压输电线路进行全面的检测和评估，确保线路正常运行和安全可靠。

测试背景：高压输电线路是电力系统中重要的组成部分，承载着电能长距离传输的任务。

为了保证线路的安全运行和稳定供电，定期检测和测试是必不可少的环节。

测试内容：
1. 线路外观检查：仔细检查线路的外观情况，包括线杆、绝缘子、导线等部分。

查看是否有明显的损坏、松动、老化等情况，确保线路结构完好。

2. 绝缘测量：使用绝缘电阻测试仪对线路的绝缘性能进行测量。

主要测量线路的绝缘电阻和介电损耗。

对于存在问题的绝缘子，进行绝缘电阻测试，以确定是否需要更换。

3. 接地测试：对线路的接地系统进行检测。

使用接地电阻测试仪测量接地装置的接地电阻，确保接地系统的有效性。

4. 电气性能测试：通过电力系统分析仪对线路的电气参数进行测量和分析。

主要测试线路的电压、电流以及功率因数等参数，评估线路的工作状态。

5. 超声波检测：使用超声波检测仪对线路的绝缘材料进行检测。

通过测量超声波传播的时间和强度，判断绝缘材料是否存在损
伤或缺陷。

6. 红外热成像检测：利用红外热成像仪对线路的热分布进行检测。

通过检测线路的热量变化，可以发现潜在的问题，如接触不良、过载等。

测试结论：根据以上测试结果和分析，确认高压输电线路的运行状态良好，没有明显的损坏和故障。

建议定期进行线路的检测和测试，以确保线路的安全性和可靠性。

对于存在问题的部分，及时维修或更换，以防止事故的发生。

继电保护实验报告内容一、引言继电保护是电力系统中保证设备安全运行的重要组成部分，它通过灵敏地监测电力系统中的异常情况，并迅速采取措施来隔离故障，保护设备免受损害。

本实验旨在通过实际操作，了解继电保护的工作原理和基本应用。

二、实验目的1. 掌握继电保护的基本概念和原理；2. 熟悉继电保护装置的基本组成和工作方式；3. 了解继电保护的常见应用场景和保护对象。

三、实验仪器和设备1. 继电保护装置（型号：RP2000）；2. 电力系统模拟实验箱；3. 外部电源。

四、实验步骤1. 连接实验装置将继电保护装置与电力系统模拟实验箱通过适当的电缆连接，并确保连接稳固。

同时，将外部电源连接至继电保护装置上，为其提供电力供应。

2. 设置保护参数根据实验要求，通过控制继电保护装置上的操作面板，设置相应的保护参数。

这些参数包括电流保护值、短路保护时间延迟等等。

3. 模拟故障情况在电力系统模拟实验箱中，人为制造故障，例如电路短路、过载、接地故障等。

通过调节外部电源的电压和电流，使得实验系统达到故障状态。

4. 观察保护器的反应记录继电保护装置的反应时间、动作方式等，并与设置的保护参数进行比较。

同时观察继电保护装置的各个指示灯、液晶显示屏等，了解装置的工作状态。

5. 分析实验结果根据所观察到的保护装置反应和实验参数的关系，分析不同故障情况下继电保护的工作特点和保护效果。

同时，对比不同保护参数设置下的实验结果，探讨其对继电保护装置性能的影响。

五、实验结果与讨论经过实验，我们观察到继电保护装置对电力系统中的故障具有较高的敏感性和迅速的反应速度。

无论是短路故障还是过载故障，继电保护装置都能及时动作，切断故障电路，保护设备的安全运行。

同时，我们发现不同的保护参数设置会对保护装置的动作特性产生不同的影响。

例如，增加电流保护值可以提高保护装置的灵敏度，但可能导致误动作的风险增加。

六、实验结论继电保护是电力系统中非常重要的一环，通过实验我们深入了解了继电保护的工作原理、基本应用场景和保护对象。

xx高配室10kV变压器微机保护检定报告单位：xx有限公司装设位置：xx#动力变压器一、外观及绝缘检查1．开关柜外观检查：（1）符合图纸要求值（2）各插件及其元器件的外观质量、焊接良好，芯片插接及位置良好（3）各部件及切换开关、按钮、电源开关等固定良好、清洁、操作灵活2．二次回路绝缘检查（用1000V摇表）试验项目保护装置二次回路电缆交流回路对地110MΩ100MΩ直流回路对地110MΩ100MΩ交直流回路间110MΩ100MΩ结论：合格二、保护装置采样1．电流采样：电流值（A）Ia Ib Ic MIa MIb MIc1 1.00 1.00 1.00 1.00 0.99 1.002 2.00 2.00 2.00 2.00 2.00 2.003 3.00 2.99 3.00 3.00 3.00 3.004 4.00 4.00 4.00 4.00 4.00 4.005 5.00 5.00 5.00 5.00 5.00 5.002．电压采样电压值（V）Uab Ubc Uca MUab MUbc MUca20 20.0 20.0 20.0 20.0 19.9 20.040 40.0 40.0 39.9 40.0 40.1 40.060 60.0 60.0 60.0 60.0 60.0 60.080 80.0 80.0 80.0 80.0 80.1 80.0100 100.0 100.0 100.1 100.0 100.0 100.0结论：合格三、保护装置校验1．定值输入及失电保护功能：按照保护校验规程方法，输入定值，断电1－2分钟后，定值保持写入正确。

2．作回路检验：光电信号保护正常。

3．测量精度调整：依次加入IA、IB、IC.UAB、UBC、UAC、U0交流额定值，查看显示值与输入值相符。

4．开关量输入检查：进入开关量菜单，显示跳位、合位、复位按钮、控制回路断线状态，保护启动、手合、手跳，闭锁重合状态，改变以上开关量状态，相对应显示正确。

实验报告书实验名称：66kV及以下线路保护实验专业：电气工程及其自动化年级： 2016级学生姓名：学号：电气信息学院 2019年7月2日目录66kV及以下线路保护实验 (2)一、实验目的 (2)1、通过实验加深理解和掌握66KV及以下线路的保护配置及配置所有保护的构成原理 (2)2、通过实验掌握所配置所有保护的测试方法 (2)3、掌握数字化微机保护测试仪的使用方法 (2)二、实验设备 (2)三、实验项目 (2)1、交流电流和电压测量校验 (2)2、复压闭锁三段方向电流保护的测试 (2)3、方向保护的方向元件（功率方向）测试 (2)4、过流加速段保护测试 (2)5、零序电流保护测试 (2)四、实验接线图 (2)五、实验步骤 (4)5.1 交流测量校验 (4)5.2 保护逻辑校验 (5)六.心得体会 (22)66kV及以下线路保护实验一、实验目的1、通过实验加深理解和掌握66KV及以下线路的保护配置及配置所有保护的构成原理2、通过实验掌握所配置所有保护的测试方法3、掌握数字化微机保护测试仪的使用方法二、实验设备1、66KV及以下线路保护屏一面2、数字化微机保护测试仪一台3、数字多功能万用表一台及若干专用导线三、实验项目1、交流电流和电压测量校验2、复压闭锁三段方向电流保护的测试3、方向保护的方向元件（功率方向）测试4、过流加速段保护测试5、零序电流保护测试四、实验接线图1.实验接线原理图原理图实物接线图2.66KV 及以下线路保护屏原理接线图2.1、交流电流电压二次原理图2.2 屏后端子排接线图00000002.3 断路器控制回路图0000000000000000000000000000000五、实验步骤5.1 交流测量校验1. 电流测量校验通过保护采样，测得电流及电压数值如下图：cos=1 cos=0.721 cos=0.021其中，电流互感器CT 变比K1=200，电压互感器PT 变比K2=35/100=0.35 当cos φ=1时： 00087.5200174.1000==a I 误差：％017.05500087.5=-=a δ99724.4200447.999b ==I ％055.05599724.4=-=b δ99806.4200611.999==c I ％039.0599806.45=-=c δ同理，当cos φ=0.721时：00192.5=a I 99705.4b =I 99838.4=c I％038.0a =δ ％059.0b =δ ％032.0c =δ当cos φ=0.021时：00152.5=a I 99701.4b =I 99092.4=c I％030.0a =δ ％060.0b =δ ％182.0c =δ由于综合误差如不大于±5%即可认为精度达标，因此三相电流测试仪都满足精度要求。

电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。

本次实验的目的在于通过实际操作和观察，深入理解继电保护的原理、功能和动作特性，掌握继电保护装置的调试和测试方法，提高对电力系统故障分析和处理的能力。

二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置，如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。

当电流超过整定值时，过流继电器启动，经过一定的延时后，发出跳闸信号，切断故障线路或设备。

2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。

正常运行时，两端电流差值很小；当发生内部故障时，差值会显著增大，超过整定值时，差动继电器动作。

3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。

通过测量电压和电流的比值，计算出阻抗值，与整定值比较，判断是否动作。

四、实验内容及步骤1、过流保护实验（1）按照实验接线图将过流继电器、模拟负载和电源连接好。

（2）设置过流继电器的整定值，例如 12 倍额定电流。

（3）逐渐增加负载电流，观察过流继电器的动作情况，记录动作电流和动作时间。

2、差动保护实验（1）将差动继电器与模拟变压器的两侧绕组连接。

（2）在变压器正常运行和内部故障情况下，测量两侧电流，观察差动继电器的动作情况。

3、距离保护实验（1）在模拟电力系统实验台上设置不同的故障点和故障类型。

（2）使用继电保护测试仪向距离保护装置施加电压和电流信号。

（3）观察距离保护装置的动作情况，记录动作距离和动作时间。

五、实验数据及分析1、过流保护实验数据｜负载电流（A）｜动作电流（A）｜动作时间（s）｜｜｜｜｜｜ 10 ｜未动作｜｜｜ 12 ｜ 125 ｜ 05 ｜｜ 15 ｜ 152 ｜ 03 ｜分析：实验结果表明，过流继电器在电流超过整定值时能够可靠动作，动作时间符合设定的延时要求。

第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。

2. 掌握继电保护装置的组成、工作原理及调试方法。

3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。

二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。

继电保护装置由测量元件、执行元件和逻辑元件组成。

1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。

2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。

3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。

三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。

- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。

2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。

- 通过实际操作，掌握继电保护装置的调试技巧。

3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。

- 学习继电保护装置的维护方法，包括定期检查、故障排除等。

4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。

- 观察实验现象，分析实验结果，总结实验经验。

四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。

- 熟悉实验指导书，了解实验目的、原理和步骤。

2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。

- 按照电路图进行接线，确保接线正确、牢固。

3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。

- 进行调试，观察实验现象，分析实验结果。

4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。

- 定期检查继电保护装置，发现故障及时排除。

第1篇一、实验目的1. 了解继电保护的基本原理和特性。

2. 掌握继电保护装置的测试方法和步骤。

3. 分析继电保护装置在不同工况下的工作性能。

二、实验原理继电保护是电力系统中一种重要的保护手段，其主要作用是在电力系统发生故障时，迅速切断故障部分的电路，保护电力设备不受损坏，确保电力系统的安全稳定运行。

本实验通过测试继电保护装置的特性，验证其在不同工况下的保护性能。

三、实验设备1. 继电保护装置：包括电流继电器、电压继电器、时间继电器等。

2. 电力系统模拟装置：模拟实际电力系统的运行状态。

3. 测试仪器：包括示波器、电流表、电压表等。

四、实验步骤1. 准备工作：将继电保护装置与电力系统模拟装置连接，确保接线正确无误。

2. 测试电流继电器：a. 设置电流继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电流。

b. 分别在上述整定值下，模拟电力系统发生故障，观察电流继电器是否正确动作。

3. 测试电压继电器：a. 设置电压继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电压。

b. 分别在上述整定值下，模拟电力系统发生故障，观察电压继电器是否正确动作。

4. 测试时间继电器：a. 设置时间继电器的整定时间，分别为0.1秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、0.7秒、0.8秒、0.9秒、1秒。

b. 分别在上述整定时间下，模拟电力系统发生故障，观察时间继电器是否正确动作。

5. 数据分析：对实验数据进行分析，验证继电保护装置在不同工况下的保护性能。

五、实验结果与分析1. 电流继电器测试结果：在0.5倍至5倍系统额定电流范围内，电流继电器均能正确动作，保护性能良好。

2. 电压继电器测试结果：在0.5倍至5倍系统额定电压范围内，电压继电器均能正确动作，保护性能良好。

3. 时间继电器测试结果：在0.1秒至1秒范围内，时间继电器均能正确动作，保护性能良好。
