华北电力大学 继电保护综合实验报告 完整版

1.自定义参数实验自定义参数参数：Es=10Kv，最大运行方式下等值阻抗=13Ω，最小运行方式下电阻为14Ω，线路单位长度正序电抗=0.4Ω/Km，限时电流速断保护的△T=0.5S，限过电流保护动作时限为 2.5S，电流速断保护起电流计算可靠系数K=1.2，限时电流速断保护可靠系数=1.1。

2. 三段式电流保护的整定计算原则答：三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护。

①电流速断保护：躲开本条线路末端最大短路电流；计算公式如图2-1 所示。

图2-1②限时电流速断保护：不超出相邻下一元件的瞬时速断保护范围。

所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。

计算公式如图1-2所示。

图2-2③定时限过电流保护：定时限过电流保护一般是作为后备保护使用。

要求作为本线路主保护的后备以及相邻线路或元件的远后备，动作电流按躲过最大负荷电流整定。

3. 线路参数各个线路的长度分别是 AB段14Km，BC段12Km,CD段13km ，整定的是保护在BC线路。

4. 填写下列表格4. 仿真波形图附上故障在I段保护范围内时，保护BK2仿真图，以及故障位置超出I段保护范围时，保护BRK2仿真图(图4-1)。

图4-15. 总结通过此次的实验，让我知道我对于该课程的知识点学习不够透彻，对于三段式继电保护还处于理论阶段，在面向实际问题时，并不知道如何去着手处理，没有一个清晰逻辑流程。

刚开始入手的时候遇到了很多困难，不知道如何去开展工作，并且PSCAD平时接触的也不够熟悉，加之是英文版软件，所以本次的实验对我来说是比较有难度的，但经过基本一段时间学习和理解，可以简单使用PSCAD来仿真电力系统。

在实验过程中让我强化学习了三段式继电保护系统的整定方法和计算方法，由于本人存在一些知识点的模糊，造成在此次实验中有一些数据和工作原理尚不能理解透彻，总的来说本次的实验本人尚有两点疑问，总结如下：①在仿真工程中对于输送线路的阻抗设定如何关联的程序中；②同时在输送线路上存在的压降是如何体现，还是忽略不计。

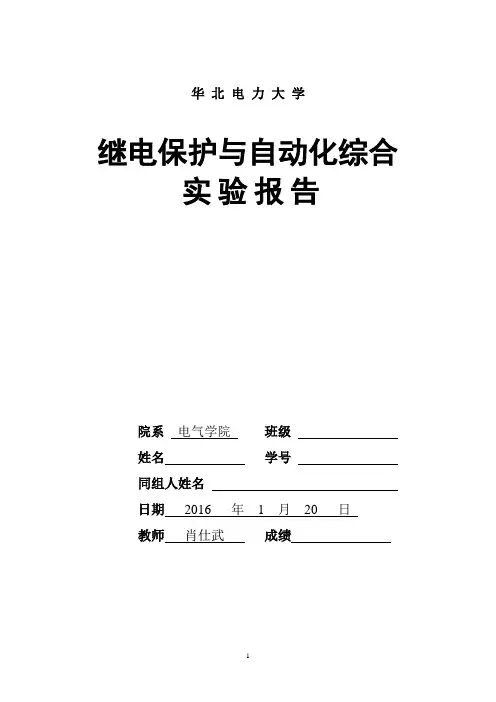

华北电力大学继电保护与自动化综合实验报告院系电气学院班级姓名学号同组人姓名日期2016 年 1 月20 日教师肖仕武成绩Ⅰ. 微机线路保护认识实验一、实验目的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报文。

二、实验项目1、三相短路实验投入距离保护、零序电流保护，记录保护装置的动作报文。

2、单相接地短路实验投入距离保护、零序电流保护，记录保护装置的动作报文。

三、实验方法12、三相短路实验1) 实验接线2) 实验中短路故障参数设置短路参数:KR=2.30,KX=0.60;短路电流I k=5A，故障前时间5s，故障时间5s3) 保护动作情况记录4) 报文及保护动作结果分析二次侧：，一次侧：，则有：二次侧短路阻抗为1Ω时，理论测距L=9.17*1/0.4=22.93(km)二次侧短路阻抗为4Ω时，理论测距L=9.17*4/0.4=91.70(km)二次侧短路阻抗为7Ω时，理论测距L=9.17*7/0.4=160.48(km)相间距离保护基本能正确动作，但无法正确反映三相短路故障，出现选相错误。

故障发生地距离越远，测距误差越小，I段测距误差较大。

实验中发生永久性故障时，无后加速时间，据说明书，理论上只要是永久性故障，重合闸失败后，都由III段保护再次切除，III段没有动作是因为电脑模拟系统永久性故障时，故障持续时间（5s）设置得过短，III段动作时间大于故障时间，即未断开而故障已消失，从而没有测出二次动作时间（表中的后加速时间）的情况。

3、单相接地短路实验1) 实验接线与三相短路实验一致2) 实验中短路故障参数设置与三相短路实验一致3) 保护动作情况记录4) 报文及保护动作结果分析二次侧：，一次侧：，则有：二次侧短路阻抗为1Ω时，理论测距L=9.17*1/0.4=22.93(km)二次侧短路阻抗为4Ω时，理论测距L=9.17*4/0.4=91.70(km)二次侧短路阻抗为7Ω时，理论测距L=9.17*7/0.4=160.48(km)相间距离保护基本能正确动作，能正确反映单相接地短路故障。

电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。

本次实验的目的在于通过实际操作和观察，深入理解继电保护的原理、功能和动作特性，掌握继电保护装置的调试和测试方法，提高对电力系统故障分析和处理的能力。

二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置，如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。

当电流超过整定值时，过流继电器启动，经过一定的延时后，发出跳闸信号，切断故障线路或设备。

2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。

正常运行时，两端电流差值很小；当发生内部故障时，差值会显著增大，超过整定值时，差动继电器动作。

3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。

通过测量电压和电流的比值，计算出阻抗值，与整定值比较，判断是否动作。

四、实验内容及步骤1、过流保护实验（1）按照实验接线图将过流继电器、模拟负载和电源连接好。

（2）设置过流继电器的整定值，例如 12 倍额定电流。

（3）逐渐增加负载电流，观察过流继电器的动作情况，记录动作电流和动作时间。

2、差动保护实验（1）将差动继电器与模拟变压器的两侧绕组连接。

（2）在变压器正常运行和内部故障情况下，测量两侧电流，观察差动继电器的动作情况。

3、距离保护实验（1）在模拟电力系统实验台上设置不同的故障点和故障类型。

（2）使用继电保护测试仪向距离保护装置施加电压和电流信号。

（3）观察距离保护装置的动作情况，记录动作距离和动作时间。

五、实验数据及分析1、过流保护实验数据｜负载电流（A）｜动作电流（A）｜动作时间（s）｜｜｜｜｜｜ 10 ｜未动作｜｜｜ 12 ｜ 125 ｜ 05 ｜｜ 15 ｜ 152 ｜ 03 ｜分析：实验结果表明，过流继电器在电流超过整定值时能够可靠动作，动作时间符合设定的延时要求。

报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。

文档可根据实际情况进行修改和使用。

电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。

2、掌握继电器的调试方法。

二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。

继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。

当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。

利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。

继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。

电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。

五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。

⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。

2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。

三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。

第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。

2. 掌握继电保护装置的组成、工作原理及调试方法。

3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。

二、实验原理电力系统继电保护是一种自动装置，用于检测电力系统中的故障，并在故障发生时迅速切断故障电路，以保护电力系统的安全稳定运行。

继电保护装置由测量元件、执行元件和逻辑元件组成。

1. 测量元件：测量元件用于检测电力系统中的电流、电压、功率等参数，并将测量结果传递给执行元件。

2. 执行元件：执行元件根据测量元件传递的信号，实现对断路器等设备的控制，从而切断故障电路。

3. 逻辑元件：逻辑元件用于对测量元件传递的信号进行处理，实现对保护装置的协调和优化。

三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。

- 理解继电保护装置的工作原理，包括测量、执行和逻辑处理过程。

2. 继电保护装置的调试- 学习继电保护装置的调试方法，包括调试步骤、调试参数设置等。

- 通过实际操作，掌握继电保护装置的调试技巧。

3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程，包括启动、运行、停止等环节。

- 学习继电保护装置的维护方法，包括定期检查、故障排除等。

4. 实验操作- 根据实验指导书，进行继电保护装置的安装、接线、调试和运行。

- 观察实验现象，分析实验结果，总结实验经验。

四、实验步骤1. 准备工作- 检查实验设备是否完好，包括继电保护装置、电源、测试仪器等。

- 熟悉实验指导书，了解实验目的、原理和步骤。

2. 安装与接线- 按照实验指导书的要求，将继电保护装置安装在实验台上。

- 按照电路图进行接线，确保接线正确、牢固。

3. 调试- 根据实验指导书的要求，设置继电保护装置的参数。

- 进行调试，观察实验现象，分析实验结果。

4. 运行与维护- 启动实验装置，观察继电保护装置的运行情况。

- 定期检查继电保护装置，发现故障及时排除。

第1篇一、实验目的1. 了解继电保护的基本原理和特性。

2. 掌握继电保护装置的测试方法和步骤。

3. 分析继电保护装置在不同工况下的工作性能。

二、实验原理继电保护是电力系统中一种重要的保护手段，其主要作用是在电力系统发生故障时，迅速切断故障部分的电路，保护电力设备不受损坏，确保电力系统的安全稳定运行。

本实验通过测试继电保护装置的特性，验证其在不同工况下的保护性能。

三、实验设备1. 继电保护装置：包括电流继电器、电压继电器、时间继电器等。

2. 电力系统模拟装置：模拟实际电力系统的运行状态。

3. 测试仪器：包括示波器、电流表、电压表等。

四、实验步骤1. 准备工作：将继电保护装置与电力系统模拟装置连接，确保接线正确无误。

2. 测试电流继电器：a. 设置电流继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电流。

b. 分别在上述整定值下，模拟电力系统发生故障，观察电流继电器是否正确动作。

3. 测试电压继电器：a. 设置电压继电器的整定值，分别为0.5倍、1倍、1.5倍、2倍、2.5倍、3倍、3.5倍、4倍、4.5倍、5倍系统额定电压。

b. 分别在上述整定值下，模拟电力系统发生故障，观察电压继电器是否正确动作。

4. 测试时间继电器：a. 设置时间继电器的整定时间，分别为0.1秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、0.7秒、0.8秒、0.9秒、1秒。

b. 分别在上述整定时间下，模拟电力系统发生故障，观察时间继电器是否正确动作。

5. 数据分析：对实验数据进行分析，验证继电保护装置在不同工况下的保护性能。

五、实验结果与分析1. 电流继电器测试结果：在0.5倍至5倍系统额定电流范围内，电流继电器均能正确动作，保护性能良好。

2. 电压继电器测试结果：在0.5倍至5倍系统额定电压范围内，电压继电器均能正确动作，保护性能良好。

3. 时间继电器测试结果：在0.1秒至1秒范围内，时间继电器均能正确动作，保护性能良好。

继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。

2、掌握设置电流继电器动作定值的方法。

3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。

二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为0.05A ，整定值为3A ，起始值设置为0A 。

（4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。

还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。

2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。

OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。

2、掌握设置电压继电器动作定值的方法。

3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为0.5v ，整定值为50v ，起始值设置为40v 。

4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。

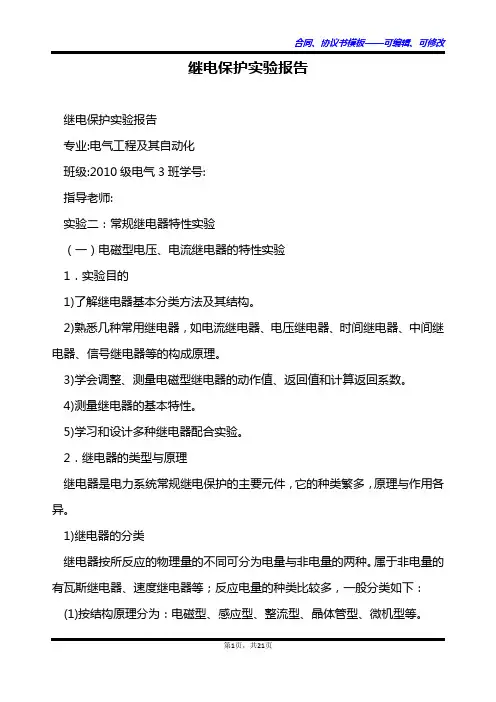

继电保护实验报告继电保护实验报告专业:电气工程及其自动化班级:2010级电气3班学号:指导老师:实验二：常规继电器特性实验（一）电磁型电压、电流继电器的特性实验1．实验目的1)了解继电器基本分类方法及其结构。

2)熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。

3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。

4)测量继电器的基本特性。

5)学习和设计多种继电器配合实验。

2．继电器的类型与原理继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。

1)继电器的分类继电器按所反应的物理量的不同可分为电量与非电量的两种。

属于非电量的有瓦斯继电器、速度继电器等；反应电量的种类比较多，一般分类如下：(1)按结构原理分为：电磁型、感应型、整流型、晶体管型、微机型等。

(2)按继电器所反应的电量性质可分为：电流继电器、电压继电器、功率继电器、阻抗继电器、频率继电器等。

(3)按继电器的作用分为：起动动作继电器、中间继电器、时间继电器、信号继电器等。

近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型、电磁型继电器使用量已有减少。

2)电磁型继电器的构成原理继电保护中常用的有电流继电器、电压继电器、中间继电器、信号继电器、阻抗继电器、功率方向继电器、差动继电器等。

下面仅就常用的电磁继电器的构成及原理作要介绍。

信号继电器在保护装置中，作为整组装置或个别元件的动作指示器。

按电磁原理构成的信号继电器，当线圈通电时，衔铁被吸引，信号掉牌（指示灯亮）且触点闭合。

失去电源时，有的需手动复归，有的电动复归。

信号继电器有电压起动和电流起动两种。

3．实验内容1)电流继电器特性实验电流继电器动作、返回电流值测试实验。

实验步骤如下：(l)按图接线，将电流继电器的动作值整定为1.2A，使调压器输出指示为OV，滑线电阻的滑动触头放在中间位置。

(2)查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。

继电保护原理实验报告学生姓名课程继电保护原理学号专业电气工程及其自动化指导教师陈皓二Ο一四年五月三十日摘要：继电器（relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统和被控制系统之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害，所以简称继电保护。

本次实验我们通过继电保护最基本的元件——电流继电器、功率方向继电器进行测试，通过实验了解继电器的結构及工作原理、掌握继电器的调试方法。

了解继电器的原理及构造（采用整流式原理，嵌入式结构），继电器的检验方法（主要部分）了解移相器和相位表的使用方法。

关键词：电流继电器功率方向继电器返回系数最大灵敏角实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。

2、掌握继电器的调试方法。

二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。

继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。

当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。

利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。

继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。

电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

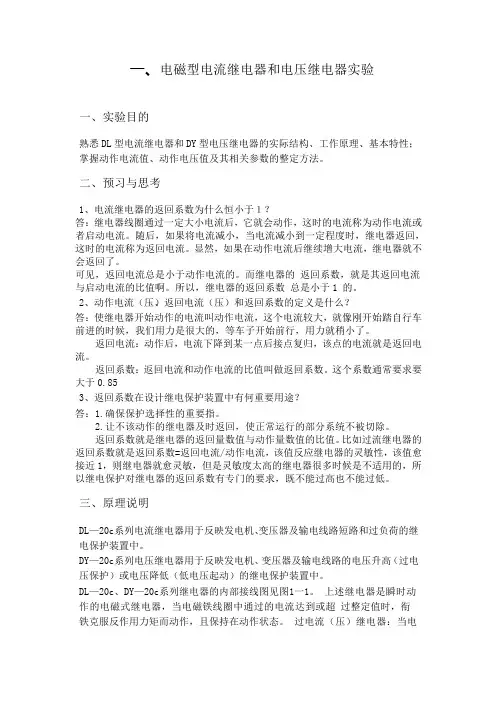

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL 型电流继电器和DY 型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。

随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。

显然，如果在动作电流后继续增大电流，继电器就不会返回了。

可见，返回电流总是小于动作电流的。

而继电器的返回系数，就是其返回电流与启动电流的比值啊。

所以，继电器的返回系数总是小于1 的。

、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。

返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。

返回系数：返回电流和动作电流的比值叫做返回系数。

这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。

2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

返回系数就是继电器的返回量数值与动作量数值的比值。

比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。

三、原理说明DL—20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c 系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c 系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

继电保护原理实验报告———————————————————————————————————————————————————————————————— 作者：作者： ———————————————————————————————————————————————————————————————— 日期：日期：继电保护实验报告实验名称_ 距离保护实验课程名称_电力系统继电保护院 系 部: _____________________专业班级：___________学生姓名：_______________学 号:____________同 组 人:_____________ ________________________实验台号:____________指导教师：_______________成 绩：___________ 实验日期________________华北电力大学（北京）一、实验目的及要求： 1）了解微机保护装置在大电流接地系统下的整定计算）了解微机保护装置在大电流接地系统下的整定计算 2）熟悉微机保护装置距离保护测试方法）熟悉微机保护装置距离保护测试方法二、仪器用具： 仪器名称 规格/型号 数量 备注三、实验原理2.1 距离保护基本原理与构成利用保护安装处测量电压和测量电流的比值利用保护安装处测量电压和测量电流的比值 mmI U所构成的继电保护方式称为阻抗保护。

保护。

对于输电线路，由于对于输电线路，由于对于输电线路，由于 ，所以，还能反映短路点到保护安装，所以，还能反映短路点到保护安装处的距离处的距离 ，因此，通常也称为距离保护。

，因此，通常也称为距离保护。

其中，Z1为线路单位长度正序阻抗，lm 短路点距离。

依据测量阻抗在不同情况下的“差异”，保护就能够区分出系统是否发生故障，以及故障发生的范围——正向范围，或反向。

发生的范围——正向范围，或反向。

2.2 CSL-161B 微机保护装置说明：CSL161B 线路保护装置配置了闭锁式高频距离和高频零序方向保护、三段式相间距离、三段式接地距离、四段式零序方向电流保护及三相一次重合闸，适用于大电流接地系统的线路保护。

第一章电力自动化及继电保护实验装置交流及直流电源操作说明一、实验中开启及关闭交流或直流电源都在控制屏上操作。

1、开启三相交流电源的步骤为：1）开启电源前，要检查控制屏下面“直流操作电源”的“可调电压输出”开关（右下角）及“固定电压输出”开关（左下角）都须在“关”断的位置。

控制屏左侧面上安装的自耦调压器必须调在零位，即必须将调节手柄沿逆时针方向旋转到底。

2）检查无误后开启“电源总开关”，“停止”按钮指示灯亮，表示实验装置的进线已接通电源，但还不能输出电压。

此时在电源输出端进行实验电路接线操作是安全的。

3）按下“启动”按钮，“启动”按钮指示灯亮，只要调节自耦调压器的手柄，在输出口U、V、W处可得到0～450V的线电压输出，并可由控制屏上方的三只交流电压表指示。

当屏上的“电压指示切换”开关拨向“三相电网输入电压”时，三只电压表指示三相电网进线的线电压值；当“指示切换”开关拨向“三相调压输出电压”时，三表指示三相调压输出之值。

4）实验中如果需要改接线路，必须按下“停止”按钮以切断交流电源，保证实验操作的安全。

实验完毕，须将自耦调压器调回到零位，将“直流操作电源”的两个电源开关置于“关”断位置，最后，需关断“电源总开关”。

2、开启单相交流电源的步骤为：1）开启电源前，检查控制屏下面“单相自耦调压器”电源开关须在“关”位置，调压器必须调至零位。

2）打开“电源总开关”，按下“启动”按钮，并将“单相自耦调压器”开关拨到“开”位置，通过手动调节，在输出口a、x两端，可获得所需的单相交流电压。

3）实验中如果需要改接线路，必须将开关拨到“关”位置，保证操作安全。

实验完毕，将调压器旋钮调回到零位，并把“直流操作电源”的开关拨回“关”位置，最后，还需关断“电源总开关”。

3、开启直流操作电源的步骤为：1）在交流电源启动后，接通“固定直流电压输出”开关，可获得220V、1.5A不可调的直流电压输出。

接通“可调直流电压输出”开关，可获得40～220V、3A可调节的直流电压输出。

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。

随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。

显然，如果在动作电流后继续增大电流，继电器就不会返回了。

可见，返回电流总是小于动作电流的。

而继电器的返回系数，就是其返回电流与启动电流的比值啊。

所以，继电器的返回系数总是小于1 的。

、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。

返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。

返回系数：返回电流和动作电流的比值叫做返回系数。

这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。

2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

返回系数就是继电器的返回量数值与动作量数值的比值。

比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。

三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

电力系统继电保护实验报告姓 名学 号指导教师专业班级学 院 信息工程学院实验二：方向阻抗继电器特性实验一、实验目的1. 熟悉整流型LZ-21型方向阻抗继电器的原理接线图，了解其动作特性；2. 测量方向阻抗继电器的静态()ϕf Z pu =特性，求取最大灵敏角；3. 测量方向阻抗继电器的静态()r pu I f Z =特性，求取最小精工电流；4. 研究方向阻抗继电器记忆回路和引入第三相电压的作用。

二、实验内容1．整流型阻抗继电器的阻抗整定值的整定和调整前述可知，当方向阻抗继电器处在临界动作状态时，推证的整定阻抗表达式如式4-3所示，显然，阻抗继电器的整定与LZ-21中的电抗变压器DKB 的模拟阻抗Z I 、电压变换器YB 的变比n YB 、电压互感器变比n PT 和电流互感器n CT 有关。

例如，若要求整定阻抗为Zset =15Ω，当n PT =100，n CT =20，Z I =2Ω（即DKB 原方匝数为20匝时），则1015=yb n ，即YB n 1=0.67。

也就是说电压变换器YB 副方线圈匝数是原方匝数的67%，这时插头应插入60、5、2三个位置，如图4-10所示。

（1，检查电抗变压器DKB 原方匝数应为16（2）计算电压变换器YB 的变比6.15=yb n ，YB 副方线圈对应的匝数为原方匝数的32%。

（3）在参考图4-10阻抗继电器面板上选择20匝、10匝，2匝插孔插入螺钉。

表4-3 DKB 最小整定阻抗范围与原方线圈对应接线（4）改变DKB原方匝数为20匝（Z I=2Ω）重复步骤（1）、（2），在阻抗继电器面板上选择40匝、0匝，0匝插孔插入螺钉。

（5）上述步骤完成后，保持整定值不变，继续做下一个实验。

2．方向阻抗继电器的静态特性Z pu=f（ϕ）测试实验实验步骤如下：（1）熟悉LZ-21方向阻抗继电器和ZNB-Ⅱ智能电秒表的操作接线及实验原理。

认真阅读LZ-21方向阻抗继电器原理接线图4-2和实验原理接线图（图4-11）（2）按实验原理图接线，具体接线方法可参阅LG-11功率方向继电器实验中所介绍的内容。

继电保护实验报告 Revised as of 23 November 2020继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。

2、掌握设置电流继电器动作定值的方法。

3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。

二、实验方法：（1）、按照实验指导接好连线；（2）、打开测试仪，在PC机上运行“继电保护特性测试”系统软件；（3）、设置测试仪的控制参数，本实验是动态改变I a的幅值，以“I a幅值”为控制量，步长设置为，整定值为3A，起始值设置为0A。

（4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。

还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。

2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。

实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。

2、掌握设置电压继电器动作定值的方法。

3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法：（1）、按照实验指导接好连线；（2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为，整定值为50v ，起始值设置为40v 。

4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果OP re re I I K四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。
