竭诚为您提供优质文档/双击可除继电保护实验报告线路保护篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1.整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为Kf?ufjudj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉Ds-20c系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

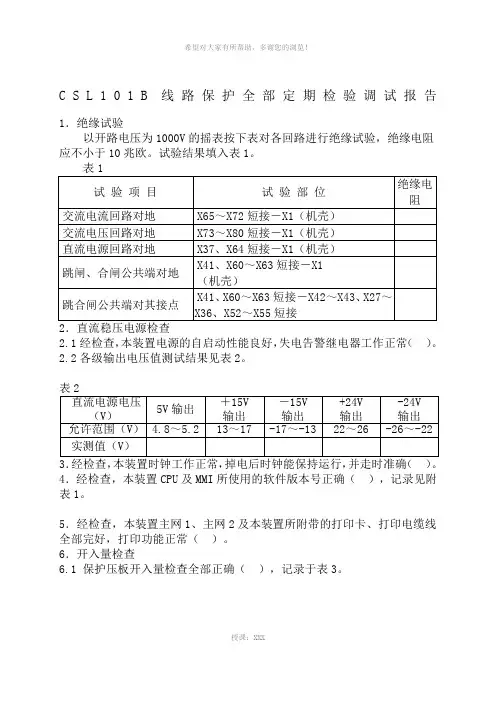

C S L101B线路保护全部定期检验调试报告1．绝缘试验以开路电压为1000V的摇表按下表对各回路进行绝缘试验，绝缘电阻应不小于10兆欧。

试验结果填入表1。

2．直流稳压电源检查2.1 经检查，本装置电源的自启动性能良好，失电告警继电器工作正常（）。

2.2各级输出电压值测试结果见表2。

4．经检查，本装置CPU及MMI所使用的软件版本号正确（），记录见附表1。

5．经检查，本装置主网1、主网2及本装置所附带的打印卡、打印电缆线全部完好，打印功能正常（）。

6．开入量检查6.1 保护压板开入量检查全部正确（），记录于表3。

7．开出传动试验a. 保护开出传动试验对CPU1、CPU2、CPU3进行开出传动试验，注意观察灯光信号应指示正确，并在装置端子上用万用表检查相应接点的通断（），试验结果记录于表5 。

b. 重合闸开出传动试验对CPU4进行开出传动试验（），结果记录于表6。

c. 经检查，起动元件三取二闭锁功能正确（）。

8.1 零漂调整打印结果记录于附表4，要求允许范围为±0.1（）。

8.2 电流、电压刻度调整打印结果记录于附表5，要求误差小于±2%（）。

8.3 经检查，电流、电压回路极性完全正确（）。

9．模拟短路试验9.1 各保护动作值检验a.经检查，高频距离保护在0.95倍定值时可靠动作，在1.05倍定值时可靠不动作（）；b.经检查，高频零序保护在0.95倍定值时可靠不动作，在1.05倍定值时可靠动作（）；c.经检查，相间、接地距离I段保护在0.95倍定值时可靠动作，在1.05倍定值时可靠不动作（）；d.经检查，相间、接地距离II段、III段保护在0.95倍定值时可靠动作，在1.05倍定值时可靠不动作（）；e.经检查，零序I段保护在0.95倍定值时可靠不动作，在1.05倍定值时可靠动作（）；f. 经检查，零序II段、III段、IV段保护在0.95倍定值时可靠不动作，在1.05倍定值时可靠动作（）；g. 经检查，保护装置在单相接地短路和两相短路时可靠不动作，在三相短路时以相间距离III段的延时动作（）。

继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。

本试验报告主要介绍了继电保护试验的目的、方法和结果分析。

试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。

一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。

二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。

三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。

2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。

3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。

四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。

2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。

改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。

报告编号：YT-FS-8685-31继电保护实验报告(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity继电保护实验报告(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。

文档可根据实际情况进行修改和使用。

电流方向继电器特性实验一、实验目的1、了解继电器的結构及工作原理。

2、掌握继电器的调试方法。

二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。

继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。

当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。

利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。

继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。

电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。

三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验仪器1、微机保护综合测试仪2、功率方向继电器3、DL-31 型电流继电器4、电脑、导线若干。

五、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。

华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。

⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。

2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。

三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。

《电力系统继电保护》实验报告实验一供电线路的电流速断保护实验一、实验目的1．掌握电流速断保护的电路原理以及整定计算方法。

2．理解电流速断保护和过电流保护的优缺点。

3．进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。

二、预习与思考1．参阅有关教材做好预习，根据本次实验内容，参考两段式过电流保护的原理图及展开图。

2．电流速断保护为什么存在“死区”，怎样弥补？三、原理与说明通过上一个实验可以了解，过电流保护有一个明显的缺点，为了保证各级保护装置动作的选择性，势必出现越靠近电源的保护装置，其整定动作时限越长，而越靠近电源短路电流越大，因此危害更加严重。

因此根据GB50062-1992规定，在过电流保护动作时间超过0.5～0.7s时，应装设瞬时动作的电流速断保护装置。

电流速断保护的整定计算方法请参考相关教材，也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。

由电流速断保护的整定计算公式可知，电流速断保护不能保护本段线路的全长，这种保护装置不能保护的区域，称为“死区”，因此电流速断保护必须与带时限过电流保护配合使用，过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5～0.7s，而且须符合前后过电流保护动作时间的“阶梯原则”，以保证选择性。

五、实验步骤实验前准备，实验步骤如下：1．按电流速断保护实验接线图进行接线2．参照实验指导对电流继电器进行整定调试。

3.调整自藕变压器和可调电阻，分别测试动作值和返回值。

图2-4a 电流速断保护实验接线图（交流回路）图2-4b 电流速断保护实验接线图（信号回路）图2-4c 电流速断保护实验接线图（直流回路）六、实验报告1．安装调试及动作试验结束后要认真进行分析总结，按实验报告要求及时写出电流速断保护的实验报告。

2．记录电流速断保护动作值，返回值和试验的操作步骤。

3.分析说明电流速断保护装置的实际应用和保护范围。

实验二供电线路的定时限过电流保护实验一、实验目的1．掌握过流保护的电路原理，深入认识继电保护二次原理接线图和展开接线图。

实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。

2.掌握三段式电流保护的参数整定及各段保护之间的配合。

二、实验内容三段式电流保护分电流速断保护（I段保护），限时电流速断保护（II 段保护）和过电流保护（III段保护）：包括以下4个部分：（1）电流保护I段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出0,反之输出1。

其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流I段是瞬时动作，所以延时时间很小（延时0.05S）。

它只能保护线路的一部分，不能保护全长。

（2）电流保护II段：其动作原理与电流I段相同，其动作电流按与下一级线路的I段或II段配合来整定，整定值小于I段，延时时间0.5S,它能保护本线路的全长。

（3）电流保护I段：其动作原理与电流保护I段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。

当满足灵敏度的情况下，它的动作时间应与下一保护的ni段相配合。

（4）保护出口部分，该部分的功能就是将电流I、II和n段的输出信号相与。

模拟单侧电源系统中，线路发生故障时保护的动作情况。

ContinuousThnee-Pha&e Sfluroe 1）三相电源模排，战电压为1MV二A相的相柱南为0：^电内部连接方式为Yg；内部电限力内部也感为0,04比疑问2）格踞殁模块起始状态身close,勾iiA, H,白拜美,不在胃触发：勾逸开、断时间为外部校前方式□・» In1 DirtlSwtKygtem 3Three-PhaseFault5）故障发时4）二相卤端，500KW9.图3-1仿真模型图3-2子系统模型主要模块参数设置如下：(1)三相电源模块：线电压设置为10kV ； A 相的相位角设置参数为0；频 率设置参数为50Hz,内部连接方式设置为Yg ，星形连接；电源的内部电阻 设置参数为3。

实习报告：继电保护装置调试实习一、实习目的与任务本次实习的主要任务是通过动手实际操作，对继电保护装置进行调试，以验证所学继电保护的理论知识，加深对基本原理、基本概念的理解，并提高实际操作能力。

实习内容包括变压器保护、线路保护、母线保护等继电保护装置的调试。

二、实习内容与过程1. 变压器保护装置调试在变压器保护装置调试中，我们主要对差动保护、过流保护、绕组温度保护等进行调试。

首先，我们根据原理图进行接线，然后进行参数设置，包括动作电流、返回电流等。

接着，进行模拟试验，模拟各种故障情况，观察保护装置的动作情况，判断其是否符合保护原理和设计要求。

2. 线路保护装置调试线路保护装置调试主要包括距离保护、零序保护、过电压保护等。

我们按照原理图进行接线，设置相应的参数。

通过模拟试验，模拟线路的各种故障情况，观察保护装置的动作情况，判断其是否符合保护原理和设计要求。

3. 母线保护装置调试母线保护装置调试主要包括差动保护、过电流保护等。

我们根据原理图进行接线，设置相应的参数。

通过模拟试验，模拟母线的各种故障情况，观察保护装置的动作情况，判断其是否符合保护原理和设计要求。

三、实习收获与体会通过本次实习，我对继电保护装置的调试有了更深入的了解。

在实际操作中，我学会了如何根据原理图进行接线，如何设置参数，以及如何判断保护装置的动作情况。

同时，我也认识到继电保护装置调试的重要性，它不仅能够确保电力系统的安全稳定运行，还能够提高电力系统的可靠性和经济性。

此外，实习过程中，我还学会了与同事合作，共同解决问题。

在实际操作中，我们相互学习、相互帮助，共同完成了实习任务。

这使我更加深刻地认识到团队合作的重要性。

四、实习总结本次继电保护装置调试实习使我受益匪浅。

通过实习，我不仅提高了自己的实际操作能力，还对继电保护装置的调试有了更深入的了解。

同时，我也学会了团队合作，为今后的工作打下了坚实的基础。

在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为电力系统的发展贡献自己的力量。

继电保护及微机保护实验报告实验一 DL-31型电流继电器特性实验一、实验目的：1、了解常规电流继电器的构造及工作原理。

2、掌握设置电流继电器动作定值的方法。

3、学习微机型继电保护试验测试仪的测试原理和方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。

二、实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变I a 的幅值，以“I a 幅值”为控制量，步长 设置为，整定值为3A ，起始值设置为0A 。

（4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题 1、电磁型电流继电器的动作电流与电流的整定值有关，也就是舌片的上方的止位螺钉的位置有关系，动作电流也与舌片的Z 字型的舌片的Z 的角度有关。

还与铁芯上的线圈的粗细，匝数、游丝的松紧程度有关。

2、返回系数的大小主要是继电器断开的时间长断，返回系数是指返回电流re I 与动作电流OP I 的比值称为返回系数re K ，即： 。

OPrere I IK实验二 DY-36型电压继电器特性实验一、实验目的：1、了解常规电压继电器的构造及工作原理。

2、掌握设置电压继电器动作定值的方法。

3、测试DY-36型电压继电器的动作值、返回值和返回系数 二、 实验方法： （1）、按照实验指导接好连线； （2）、打开测试仪，在PC 机上运行“继电保护特性测试”系统软件； （3）、设置测试仪的控制参数，本实验是动态改变U a 的幅值，以“U a 幅值”为控制量，步长设置为，整定值为50v ，起始值设置为40v 。

4）、重复手动测试继电器动作值及返回值，记录数据。

三、实验结果四、思考题1、电磁型电压继电器的动作电压与电压的整定值有关，和相关磁路的磁阻有关（具体包括铁芯材料的磁导率、铁芯的尺寸、空气气隙的长度），也和线圈的匝数有关。

2、电压继电器的返回系数是实验三 LG-11型功率方向继电器特性实验一、实验目的：1、掌握功率方向继电器的动作特性试验方法 2、测试LG-11型功率方向继电器的最大灵敏角和动作范围；3、测试LG-11型功率方向继电器的角度特性和伏安特性，考虑出现“电压死区”的原因。

（资料性附录）报告样式继电保护及自动装置试验报告书厂站名：试验性质：设备名称：批准人审核人工作负责人工作班成员检修日期年月日至年月日CSC-103B线路保护校验报告B.1 外观检查B.1.1 保护屏后接线、插件外观检查及压板检查B.1.2 保护屏上压板检查B.1.3 屏蔽接地检查B.1.4 空气开关校验报告空开校验：电压空气小开关、各种直流空气小开关跳闸电流及时间测试，应在（6-8）注：根据现场实际用到的空开，试验并记录。

（新设备投运时）B.2 绝缘测试（应将保护的CPU板、电源板、VFC板及OPT板拔出）正常及80%Un电压下拉合直流电源，检查逆变电源自启动功能。

a)直流电源缓慢上升，逆变电源自启动电压；b)正常电压下拉合直流电源；c)80%电压下拉合直流电源。

B.4 通电初步检查B.4.1 基本信息B.4.2装置时钟检查B.4.3定值核对检查定值区切换功能检查：B.5 零漂及采样精度检查于3°）输入正序电压、电流为10V、0.1A，相角为0 º输入正序电压、电流为30.0V、0.5A，相角为80 º（电压超前电流80 º）B.6 保护开入量检查B.7 保护定值校验B.7.1差动保护B.7.2 距离保护距离保护反方向试验，结论：B.7.3 零序保护零序保护反方向试验，结论：B.7.4 TV断线零序过流B.7.5 TV断线相间过流B.8 与其他装置配合试验B.8.1与重合闸装置配合B.8.2与其他装置配合B.8.3 开关联动试验B.9.1 机械部分检查B.9.2绝缘耐压试验将装置端子分组短接后，用1000V摇表测量组对地的绝缘电阻，要求绝缘电阻不小于应先确定断路器线圈实际操作电流（必要时应当场测定）与本装置额定电流的关系符合下表：电阻）B.10整组传动试验B.10.2 整组传动试验B.11 通道联调 (新设备投运时)B.11.1 光功率检查测量保护装置光端机收发送功率，检验是否在正常范围内。

继电保护实验报告专业：电气工程及其自动化班级：姓名：学号：指导老师：实验一 LG-11型功率方向继电器特性实验一、实验目的(1) 了解常规功率方向继电器的工作原理。

(2) 掌握功率方向继电器的动作特性试验方法。

(3) 测试LG-11型功率方向继电器的最大灵敏角和动作范围。

(4) 测试LG-11功率方向继电器的角度特性和伏安特性，考虑出现“电压死区”的原因。

(5) 研究接入功率方向继电器的电流、电压的极性对功率方向继电器的动作特性的影响。

二、实验原理LG-11型功率方向继电器是一种反映所接入的电流和电压之间的相位关系的继电器。

当电流和电压之间的相位差为锐角时，继电器的动作转矩为正，使继电器动作，控制接点闭合，继电器跳闸；当电流和电压之间的相位差为钝角时，继电器的动作转矩为负，继电器不动作，从而达到判别相位的要求。

功率方向继电器根据其原理可分为感应型、整流型、晶体管型。

本实验采用LG-11整流型功率方向继电器，它一般用于相间短路保护。

这种继电器是根据绝对值比较原理构成的，由电压形成回路、比较回路和执行元件三部分组成，如下图LG-11型功率方向继电器原理接线图所示。

图中整流桥BZ1所加的交流电压为∙∙∙∙+riruIKUK，称为工作电压；整流桥BZ2所加的交流电压为∙∙∙∙-riruIKUK，称为制动电压。

其中r U、r I分别为加入功率方向继电器的电压和电流；u K为电压变换器YB的匝比；i K为电抗变压器DKB的模拟电抗。

JJ为极化继电器。

当电流从JJ的“*”端流入时，JJ动作；反之JJ不动作。

因此LG-11整流型功率方向继电器的动作条件是工作电压大于制动电压，其动作方程为：∙∙∙∙∙∙∙∙-≥+ri r u r i r u I K U K I K U K功率方向继电器灵敏角的调整可通过更换面板上连接片的位置来实现。

三、实验内容 （1）实验接线如下功率方向继电器特性测试接线图所示，将测试仪产生的B 相电压和C 相电压分别与功率方向继电器对应的U ，n U 端子连接，A 相电流信号与功率方向继电器I ，n I 端子连接。

一、前言为确保电力系统的安全稳定运行，提高电力设备的可靠性，本部门在近期对110kV级和10（6）kV级微机综合继电保护装置进行了全面检测。

现将本次继电保护试验工作总结如下：二、试验目的1. 检测110kV级和10（6）kV级微机综合继电保护装置的定值测试及工作是否正常；2. 发现潜在的安全隐患，提高电力系统的安全稳定性；3. 优化继电保护装置的配置，确保电力设备的可靠运行。

三、试验过程1. 准备阶段：根据试验要求，准备所需设备，包括继电保护测试仪一台、试验负责人及操作人员共3名。

同时，对试验人员进行技术培训，确保试验顺利进行。

2. 试验实施阶段：（1）对110kV系统及与之相关的6或10kV进线的综合保护继电器（线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护）进行保护定值调试；（2）试验人员认真做好调试记录，及时解决调试中出现的问题；（3）试验管理员负责出具调试报告，参与各调试项目的试验人员对调试数据（动作值和时间）与定值单进行核准；（4）对继电保护装置中相关保护功能的定值按照定值单中的计算定值进行整定。

3. 试验总结阶段：对试验过程中发现的问题进行汇总，分析原因，提出改进措施。

四、试验结果1. 继电保护装置的定值测试及工作均符合要求，装置运行正常；2. 发现并消除了部分潜在的安全隐患，提高了电力系统的安全稳定性；3. 优化了继电保护装置的配置，确保了电力设备的可靠运行。

五、存在问题及改进措施1. 存在问题：部分继电保护装置的调试过程中，发现部分保护功能定值与实际运行值存在偏差；2. 改进措施：针对存在问题，对继电保护装置的定值进行重新整定，确保保护功能正常；加强试验人员的技术培训，提高试验准确性。

六、结论本次继电保护试验工作取得了圆满成功，为电力系统的安全稳定运行提供了有力保障。

在今后的工作中，我们将继续加强继电保护试验工作，不断提高电力系统的安全稳定性，为我国电力事业的发展贡献力量。

一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？答：继电器线圈通过一定大小电流后，它就会动作，这时的电流称为动作电流或者启动电流。

随后，如果将电流减小，当电流减小到一定程度时，继电器返回，这时的电流称为返回电流。

显然，如果在动作电流后继续增大电流，继电器就不会返回了。

可见，返回电流总是小于动作电流的。

而继电器的返回系数，就是其返回电流与启动电流的比值啊。

所以，继电器的返回系数总是小于1 的。

、返回电流（压）和返回系数的定义是什么？2、动作电流（压）答：使继电器开始动作的电流叫动作电流，这个电流较大，就像刚开始踏自行车前进的时候，我们用力是很大的，等车子开始前行，用力就稍小了。

返回电流：动作后，电流下降到某一点后接点复归，该点的电流就是返回电流。

返回系数：返回电流和动作电流的比值叫做返回系数。

这个系数通常要求要大于0.853、返回系数在设计继电保护装置中有何重要用途？答：1.确保保护选择性的重要指。

2.让不该动作的继电器及时返回，使正常运行的部分系统不被切除。

返回系数就是继电器的返回量数值与动作量数值的比值。

比如过流继电器的返回系数就是返回系数=返回电流/动作电流，该值反应继电器的灵敏性，该值愈接近1，则继电器就愈灵敏，但是灵敏度太高的继电器很多时候是不适用的，所以继电保护对继电器的返回系数有专门的要求，既不能过高也不能过低。

三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。

DL—20c、DY—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
