贝雷片力学参数

贝雷片的基本构造和参数贝雷架"又称贝雷片，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。

可用于公路桥梁，拼装龙门吊车,导梁，架桥机，吊篮等。

贝雷桁架组合门式起重机贝雷片介绍贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防,战备、交通工程、市政水利工程，是我国应用最为广泛,最好的组装式桥梁。

具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。

与 321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了倍。

适用范围单车道桥面净宽，组合跨径，双车道桥面净宽，组合跨径。

应用贝雷片可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等.贝雷桁架组合门式起重机,采用装配式公路钢桥构件拼装龙门架，而且其跨距与立柱高度可调，以适应不同的工作场地，广泛应用于公路、铁路、市政、建筑、水利等建设项目、桥梁施工预制场起吊移运预制构件、桥墩旁运装大梁等现场施工作业。

构造贝雷片由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有杵架连接销孔。

贝雷片的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的。

靠两端的两个孔是跨节间连接用的。

多排贝雷片作梁或柱使用时，必须用支撑架加固上下两节贝雷片的接合部。

在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置，在下弦杆的端部槽钢腹板上还设有两个椭圆孔，供连接抗风拉杆使用。

8 龙门吊、架桥机(采用贝雷桁架)8.1 贝雷桁架构件设计参数贝雷桁架现有进口与国产两种规格，国产贝雷桁架又称为321钢桥，为常用支架结构。

国产贝雷桁架用16Mn，销子采用30CrMnTi，插销用弹簧钢制造，焊条用T505X 型。

材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：16Mn拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。

30CrMnTi拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。

现有进口贝雷桁架材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。

其它构件容许荷载如下：进口贝雷梁的桁架销子双剪状态容许剪力550kN；弦杆螺栓容许剪力150kN，容许拉力80kN；摆动滚子最大容许荷载210kN。

国产贝雷梁的栓滚最大容许荷载250kN，平滚每一滚子最大荷载60kN；其余可参考进口贝雷的数值。

贝雷桁架各构件重量详见表3.8-1。

表3.8-1 贝雷桁架构件重量表(单位：kg)构件名称单位国产进口构件名称单位国产进口桁架节片 270 259支撑架副 21 18加强弦杆支 80 阴、阳头端柱根 69.7 59销子个 3 2.7 桥座个 38 32横梁根 245 202座板块 184 181有扣纵梁组 107 86 桥头搭板副 142无扣纵梁组 105 83 搭板支座副 46桁架螺栓个 3 3.6 桥面板副 40弦杆螺栓个 2 护轮木根 44横梁夹具副 3 2.7 摇滚副 102 92抗风拉杆套 33 29 平滚副 60 48斜撑根 11 8 下弦接头个 6 5.4联板根 4 1.4 阴、阳斜面弦杆个 27.31 贝雷桁架片力学性质见表3.8-2：类型国产进口自由长度l p(cm) 75 76.220.5长细比λ=l p/i x 19.00.948纵向弯曲系数φ 0.953弦杆纵向容许受压荷载(kN) 663.0 638.0 注：另有计算简化成单杆系可采用：I x＝685.12×10-8m4，y＝0.0028m，截面积A＝146.45×10-4m。

F匝道跨同三高速门洞受力验算
1、荷载计算：
钢筋混凝土自重
N1：9.96m2*11.4m*26KN/ m3=2949KN
模板及楞木自重
N2:0.015m*11.4m*12m*7+0.12*0.12*11.4/0.3*7=18.2KN
56b工字钢自重
N5：16/0.6*115.1*11*10=337.6KN
施工人员及设备重量
N6：11.4m*1m*1KN/m2=11.4KN
混凝土振捣产生荷载
N7：11.4m*1m*2KN/m2=22.8KN
施工总荷载
N总=1.2×(N1+N2+N3)+1.4×(N4+N5)=4014KN
2、贝雷片横梁支撑受力计算
11米跨径的工字钢梁受13.7KN/M的均布荷载.
q
其两端的支座反力 Ra=Rb=13.7*11/2=75.4KN
贝雷片横向支撑间距为4米，所以F=75.4*4=302KN
单片贝雷片允许剪力245.2KN,支座受力有两片贝雷片承受，F允=245.2*2=490.4KN 实际剪力值小于允许剪力值，因此贝雷片受力满足要求
挠度计算：
F=302KN p=F/2=151KN/M
查路桥计算手册附表2-8可知
f=0.911*pl3/100EI=0.911*151KN*(0.75m)3/(100*2.1*103Mpa*250500cm4)=0.123mm 允许挠度值：f=0.75/400=1.875mm
实际值小于允许值，因此挠度满足要求
综上所述，贝雷片满足施工要求。

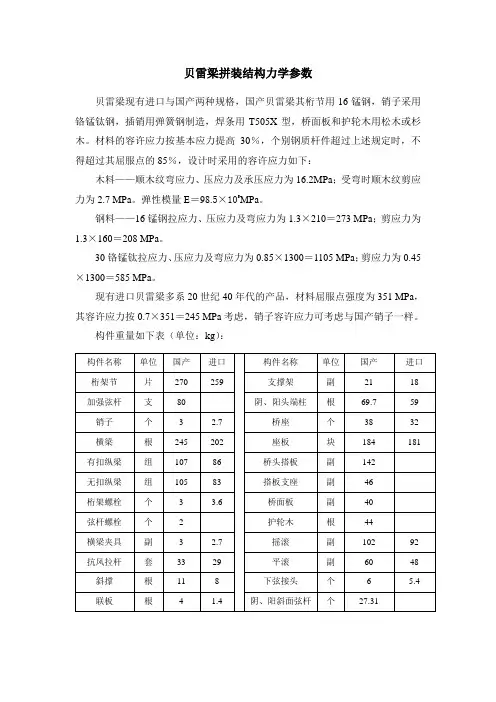

贝雷梁拼装结构力学参数贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。

材料的容许应力按基本应力提高30％，个别钢质杆件超过上述规定时，不得超过其屈服点的85％，设计时采用的容许应力如下：木料——顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7 MPa。

弹性模量E＝98.5×105MPa。

钢料——16锰钢拉应力、压应力及弯应力为1.3×210＝273 MPa；剪应力为1.3×160＝208 MPa。

30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105 MPa；剪应力为0.45×1300＝585 MPa。

现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351 MPa，其容许应力按0.7×351＝245 MPa考虑，销子容许应力可考虑与国产销子一样。

构件重量如下表（单位：kg）：其它构件容许荷载如下：进口贝雷梁的桁架销子双剪状态容许剪力550KN；弦杆螺栓容许剪力150KN，容许拉力80KN；摆动滚子最大容许荷载210KN。

国产贝雷梁的栓滚最大容许荷载250KN，平滚每一滚子最大荷载60KN；其余可参考进口贝雷的数值。

桁架片力学性质见下表：另有计算简化成单杆系可采用：I x＝685.12×10-8m4，y＝0.0028m，截面积A＝146.45×10-4m。

拼装钢桥梁几何特性表：桁架容许内力表：注：1、进口贝雷截面面积等是按4ft槽钢查国外钢结构资料得出；2、进口贝雷桁片惯矩(英制单位)转引自“贝雷桁片手册”(载1964年公路设计资料第五期)，其桁片断面率系由惯矩计算得出；3、国产与进口桁片容许弯矩系单排单层的数值，各由其容许应力计算得出。

如规定的容许应力与前述不同，应另行计算；4、三排单层贝雷的容许弯矩可按单排单层的乘以3再乘以不均匀系数0.9；双排双层的可按单排单层的乘以4再乘0.9；三排双层的可按单排单层的乘以8再乘0.8；5、表列国产贝雷的力学性质未计入加强弦杆。
