柴油机缸体缸盖缺陷常用修复方法

柴油机汽缸盖组件常见故障分析与排除柴油机的汽缸盖是一个关键的部件，负责封闭气缸和供给气缸内部的燃油和空气。

在柴油机的工作过程中，汽缸盖也会遇到一些常见故障，下面是对柴油机汽缸盖常见故障的分析与排除方法。

一、汽缸盖密封不良柴油机汽缸盖密封不良会导致燃烧室内的压力泄漏或阻塞冷却液通道，从而影响柴油机的工作效率和散热性能。

这种故障的常见原因有：1. 汽缸盖螺栓松动或损坏。

解决方法是检查螺栓并加紧或更换损坏的螺栓。

2. 汽缸盖面磨损。

解决方法是研磨或更换汽缸盖面。

3. 汽缸盖垫片老化或破损。

解决方法是更换垫片。

二、气门和气门座磨损汽缸盖上的气门和气门座是柴油机燃烧室的关键组件，承受着高温和高压的工作环境，容易出现磨损。

磨损导致气门座不密封，从而导致压缩失效和功率下降。

这种故障的常见原因有：1. 气门和气门座磨损。

解决方法是重新加工气门座或更换气门和气门座。

2. 气门弹簧失效。

解决方法是更换气门弹簧。

三、柱塞喷口堵塞柴油机的柱塞喷口负责将燃油喷入气缸进行燃烧，如果柱塞喷口堵塞，会导致燃油无法喷洒到燃烧室内，影响柴油机的工作效率和动力输出。

这种故障的常见原因有：1. 燃油中含有杂质。

解决方法是定期更换燃油滤清器和加注优质的清洁燃油。

2. 柱塞喷嘴堵塞。

解决方法是拆下柱塞喷嘴清洗或更换。

四、涡轮增压器漏油柴油机中的涡轮增压器常常会出现漏油现象，这不仅会导致涡轮增压器性能下降，还可能损坏其他部件。

这种故障的常见原因有：1. 涡轮增压器油封损坏。

解决方法是更换油封。

2. 涡轮增压器进出口阀门松动或磨损。

解决方法是检查阀门并进行紧固或更换。

柴油机汽缸盖的常见故障主要包括密封不良、气门和气门座磨损、柱塞喷口堵塞、涡轮增压器漏油和冷却液泄漏等。

对于这些故障，可以采取相应的排除方法进行修复，保证柴油机的正常工作和可靠性。

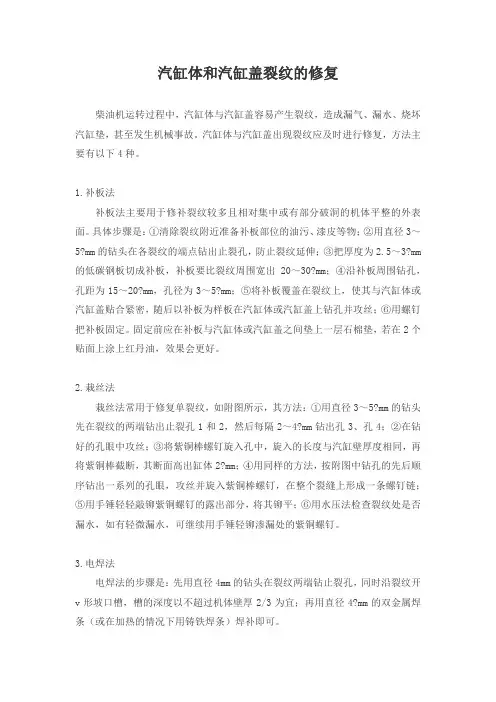

汽缸体和汽缸盖裂纹的修复柴油机运转过程中，汽缸体与汽缸盖容易产生裂纹，造成漏气、漏水、烧坏汽缸垫，甚至发生机械事故。

汽缸体与汽缸盖出现裂纹应及时进行修复，方法主要有以下4种。

1.补板法补板法主要用于修补裂纹较多且相对集中或有部分破洞的机体平整的外表面。

具体步骤是：①清除裂纹附近准备补板部位的油污、漆皮等物；②用直径3～5?mm 的钻头在各裂纹的端点钻出止裂孔，防止裂纹延伸；③把厚度为2.5～3?mm的低碳钢板切成补板，补板要比裂纹周围宽出20～30?mm；④沿补板周围钻孔，孔距为15～20?mm，孔径为3～5?mm；⑤将补板覆盖在裂纹上，使其与汽缸体或汽缸盖贴合紧密，随后以补板为样板在汽缸体或汽缸盖上钻孔并攻丝；⑥用螺钉把补板固定。

固定前应在补板与汽缸体或汽缸盖之间垫上一层石棉垫，若在2个贴面上涂上红丹油，效果会更好。

2.栽丝法栽丝法常用于修复单裂纹，如附图所示，其方法：①用直径3～5?mm的钻头先在裂纹的两端钻出止裂孔1和2，然后每隔2～4?mm钻出孔3、孔4；②在钻好的孔眼中攻丝；③将紫铜棒螺钉旋入孔中，旋入的长度与汽缸壁厚度相同，再将紫铜棒截断，其断面高出缸体2?mm；④用同样的方法，按附图中钻孔的先后顺序钻出一系列的孔眼，攻丝并旋入紫铜棒螺钉，在整个裂缝上形成一条螺钉链；⑤用手锤轻轻敲铆紫铜螺钉的露出部分，将其铆平；⑥用水压法检查裂纹处是否漏水，如有轻微漏水，可继续用手锤轻铆渗漏处的紫铜螺钉。

3.电焊法电焊法的步骤是：先用直径4mm的钻头在裂纹两端钻止裂孔，同时沿裂纹开v 形坡口槽，槽的深度以不超过机体壁厚2/3为宜；再用直径4?mm的双金属焊条（或在加热的情况下用铸铁焊条）焊补即可。

为防止电焊部位焊后产生内应力或翘曲现象，应趁焊道红热时，用凿口锤敲打焊道，以消除焊渣。

如果裂纹过长，须分段隔开焊补，一般以20~30?mm长度为宜，待距离焊道70?mm处冷却到能用手触摸时，再焊下一段。

若裂纹过深，可采用多层堆焊的方法，切不可一次焊成。

柴油发电机汽缸体裂纹修补--补板法
汽缸体和汽缸盖产生的裂纹较长或有破洞且受力较小时，采用补板法修复较为理想。

其方法是：
(1)在裂纹两端的中间位置用钻头各钻一个止裂孔，如图4-7所
示，然后用细砂轮或其
他用具清理裂纹表面。

(2)用铁皮钳或其他
裁剪工具将(3±0.5)
mm的铜板或铁皮剪成
与裂纹形状相似且比裂
纹边缘长20mm的补
板。

(3)在补板四周每隔
13mm左右钻孔，孔径耍控制在4mm左右且与补板的边缘相距(12±0.5) mm.
(4)将补板按在裂纹或破口上，用工具画出与孔径相等的定位点，取下补扳后，在定位点攻出深度约为9mm并与孔径相适应的螺纹。

(5)在补板和汽缸体之间垫上石棉垫片并涂上密封胶后，再用平头螺钉固紧在汽缸体的裂纹处。

为了增加其密封性，可以在补板的四周用小锤敲击后再进一步固紧。

发动机缸体汽缸盖常见缺陷与对策发动机缸体汽缸盖是发动机的重要组成部分之一，也是发动机内部关键部位的保护与封闭装置。

它不仅承受着高温、高压和高速的工作环境，还需要具备良好的密封性和强度，以确保发动机正常工作。

然而，在使用过程中，发动机缸体汽缸盖可能出现一些常见的缺陷。

下面我将介绍一些常见的缺陷及其对策。

首先，常见的缺陷之一是汽缸盖的密封性不好。

汽缸盖的密封性不好会导致燃烧室的压力下降，影响发动机的工作效率。

这种情况通常是由于汽缸盖和缸体之间的密封垫老化或损坏所致。

对策是定期检查密封垫的状态，并及时更换。

其次，汽缸盖可能会出现裂纹。

汽缸盖裂纹的出现可能和高温、高压的工作环境有关，也可能由于制造缺陷或机械损伤导致。

裂纹的存在会导致汽缸盖的强度下降，甚至引起漏水、漏气等问题。

对策是加强发动机冷却系统的维护，避免因高温引起的产热过大，另外定期进行汽缸盖的检查和维护，对于有裂纹的情况及时更换。

另外，汽缸盖的气门导管也可能出现磨损或腐蚀。

气门导管是汽缸盖上用于安装气门的部件，因发动机工作时需要不断开启和关闭，所以导致了气门导管的磨损。

腐蚀则主要是由于燃烧室内的高温和化学反应导致。

这些问题会导致气门的密封性下降，进而影响发动机的工作效率和性能。

对策是定期检查气门导管的磨损情况，并根据情况进行修复或更换。

此外，部分汽缸盖还可能会出现焊接问题。

汽缸盖焊接问题可能是由于制造过程中焊接不良或焊接接头质量不过关所致。

焊接问题会导致汽缸盖的强度下降，甚至出现裂纹和漏油的情况。

对策是加强焊接工艺的控制和质量管理，确保焊接接头的质量，避免出现焊接缺陷。

综上所述，发动机缸体汽缸盖的常见缺陷包括密封性不好、裂纹、气门导管磨损或腐蚀以及焊接问题等。

对策是定期检查和维护汽缸盖，及时更换损坏的密封垫、裂纹严重的汽缸盖以及磨损或腐蚀严重的气门导管。

此外，还需要加强发动机冷却系统的维护，避免因高温引起的问题。

通过这些对策，可以确保发动机缸体汽缸盖的正常使用和工作性能。
