应急照明灯和疏散指示标志

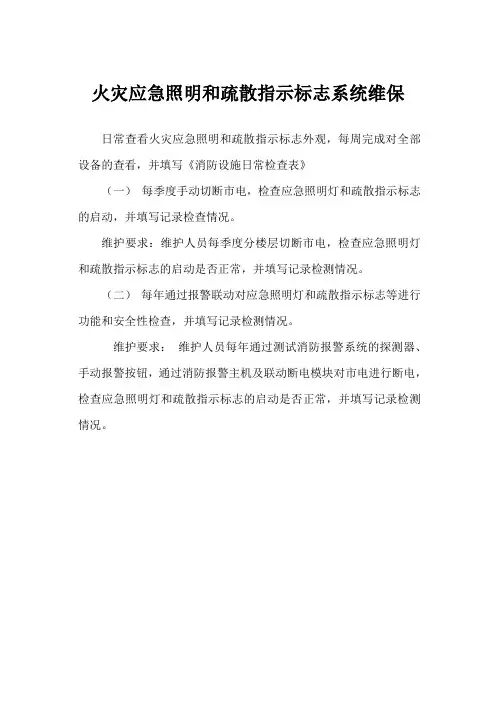

火灾应急照明和疏散指示标志系统维保
日常查看火灾应急照明和疏散指示标志外观，每周完成对全部设备的查看，并填写《消防设施日常检查表》
（一）每季度手动切断市电，检查应急照明灯和疏散指示标志的启动，并填写记录检查情况。

维护要求：维护人员每季度分楼层切断市电，检查应急照明灯和疏散指示标志的启动是否正常，并填写记录检测情况。

（二）每年通过报警联动对应急照明灯和疏散指示标志等进行功能和安全性检查，并填写记录检测情况。

维护要求：维护人员每年通过测试消防报警系统的探测器、手动报警按钮，通过消防报警主机及联动断电模块对市电进行断电，检查应急照明灯和疏散指示标志的启动是否正常，并填写记录检测情况。

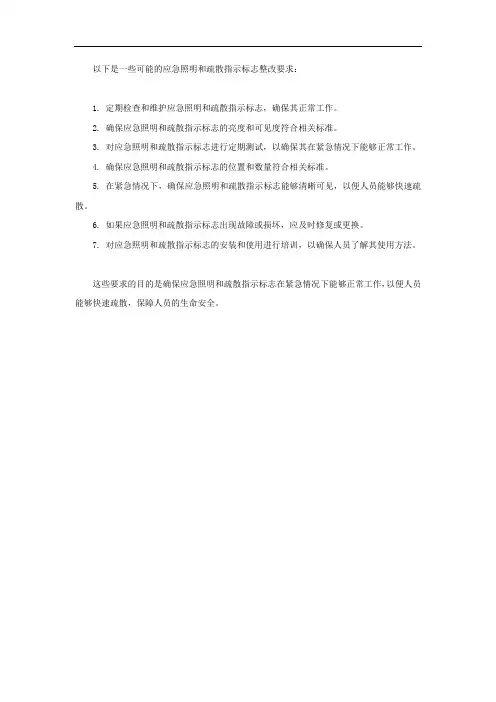

以下是一些可能的应急照明和疏散指示标志整改要求：
1. 定期检查和维护应急照明和疏散指示标志，确保其正常工作。

2. 确保应急照明和疏散指示标志的亮度和可见度符合相关标准。

3. 对应急照明和疏散指示标志进行定期测试，以确保其在紧急情况下能够正常工作。

4. 确保应急照明和疏散指示标志的位置和数量符合相关标准。

5. 在紧急情况下，确保应急照明和疏散指示标志能够清晰可见，以便人员能够快速疏散。

6. 如果应急照明和疏散指示标志出现故障或损坏，应及时修复或更换。

7. 对应急照明和疏散指示标志的安装和使用进行培训，以确保人员了解其使用方法。

这些要求的目的是确保应急照明和疏散指示标志在紧急情况下能够正常工作，以便人员能够快速疏散，保障人员的生命安全。

高层民用建筑设计防火规范关于疏散指示标志的规定以下是《高层民用建筑设计防火规范》GB 50045—95（2005年版）关于疏散指示标志的规定。

其中9.2.4疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口的顶部；疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00m以下的墙面上。

下面还有《建筑工程消防设施施工及验收规范》的相关规定。

从这两项规范都没有强制要求必须安装在距地面30公分的墙上，用词为“宜”。

《建筑工程消防设施施工及验收规范》8.2.2消防应急疏散指示标志灯（以下简称标志灯）的安装。

1 标志灯在顶部安装时，不宜吸顶安装，宜安装在顶棚下20cm的位置，底边距地面距离应在2.2m至2.5m之间。

所以不要超过2. 5m，在顶棚下大于20cm就可以了。

9.2.3除二类居住建筑外，高层建筑的疏散走道和安全出口处应设灯光疏散指示标志。

9.2.4疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口的顶部；疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00m以下的墙面上。

走道疏散标志灯的间距不应大于20m。

9.2.5应急照明灯和灯光疏散指示标志，应设玻璃或其它不燃烧材料制作的保护罩。

9.2.6应急照明和疏散指示标志，可采用蓄电池作备用电源，且连续供电时间不应少于20min；高度超过100m的高层建筑连续供电时间不应少于30min。

下面是《建筑工程消防设施施工及验收规范》的相关规定。

8.2 安装8.2.1一般规定应急照明和疏散指示标志系统的施工应按已批准的设计图纸进行，不得随意更改。

当确需更改设计时，需经原设计单位同意更改。

应急照明和疏散指示标志系统必须由具有相应资质的专业施工队伍施工。

3应急照明和疏散指示标志系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动说明等必要的技术文件。

系统布线和接地应符合国家标准GB50303《建筑电气工程施工质量验收规范》要求。

消防应急照明和疏散指示标志的设置要求一、除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积大于100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。

设置疏散照明可以使人们在正常照明电源被切断后，仍然以较快的速度逃生，是保证和有效引导人员疏散的设施。

本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。

对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。

二、建筑内疏散照明的地面最低水平照度应符合下列规定：1、对于疏散走道，不应低于1.0lx；2、对于人员密集场所、避难层（间），不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx；3、对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。

规定的区域均为疏散过程中的重要过渡区或视作室内的安全区，适当提高疏散应急照明的照度值，可以大大提高人员的疏散速度和安全疏散条件，有效减少人员伤亡。

本条规定设置消防疏散照明场所的照度值，考虑了我国各类建筑中暴露出来的一些影响人员疏散的问题，参考了美国、英国等国家的相关标准，但仍较这些国家的标准要求低。

因此，有条件的，要尽量增加该照明的照度，从而提高疏散的安全性。

三、消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

消防控制室、消防水泵房、自备发电机房等是要在建筑发生火灾时继续保持正常工作的部位，故消防应急照明的照度值仍应保证正常照明的照度要求。

应急照明和疏散指示标志、系统分类、系统选型1. 设置消控室的应选择集中控制型2. 设置火自报但未设消控室的，宜选择集中控制型3. 其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定①采用节能灯具，光源色温不低于2700K辺不应采用蓄光型指示标志替代消防应急标志灯具③标志灯具应选择【持续型灯具】④交通隧道和地铁隧道宜选择【带有米标的】方向标志灯©设置在距地面8m以下的灯具，电压、供电方式要求：a. 应选择A型灯具b. 地面上的标志灯具，选择集中电源A型灯具c. 未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V⑥ 住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】®灯具面板或灯罩的材质规定：a. 地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b. 在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质◎标志灯的规格规定：⑨灯具及连接附件的防护等级®备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直楼层标志灯：底边距地面2.2 - 2.5m（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1. 安装牢固，无倾斜2. 安装在轻质墙上时，有加固措施3. 落地安装时，底边高出地面：100 - 200 mm4. 设备在电气竖井时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1. 导线整齐、不交叉2. 线缆有编号3. 端子板的接线端，接线不得超过2根4. 线缆应留有不小于200mm勺余量5. 导线应绑扎成束6. 线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1. 线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2. 各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3. 各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4. 符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m无弯曲时管子长度每超过20m 1个弯曲管子长度每超过10m 2个弯曲管子长度每超过8m 3个弯曲金属管子入盒，盒外侧应套锁母，侧应装护口；在吊顶敷设时，和的外侧均应套锁母。

室外楼梯需要设置消防应急照明与疏散指示标志吗无论是封闭楼梯间、防烟楼梯间还是民用建筑的开敞式楼梯间，都需要设置消防应急照明及疏散指示标志。

那室外楼梯是否需要设置呢？有朋友说，无论《建筑防火设计规范》还是《民用建筑电气设计标准》都没有明确要求室外楼梯要设置应急照明及疏散指示标志，且室外楼梯是相对安全地带，不需要考虑烟雾遮挡视线问题，再加上室外设置应急灯具防护等级比室内高、设置与维护成本高等问题，所以通常都不会在室外楼梯设置应急照明与疏散指示灯具。

但实际上，《消防应急照明和疏散指示系统技术标准》（GB51309-2018）以及国家标准图集《应急照明设计与安装》（19D702-7）都有室外楼梯消防应急照明的照度要求以及室外楼梯应急照明灯具安装位置的做法，具体如下：《消防应急照明和疏散指示系统技术标准》GB51309-2018/表3.2.5/室外楼梯地面水平最低照度不应低于5.0lx。

《应急照明设计与安装》19D702-7/P37页：消防应急照明与疏散指示标志是是火灾发生时保证和有效引导人员疏散的设施，2018版《建规》10.3.1条文说明中表述：“本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。

对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。

”对于疏散方向标志灯，国标图集《应急照明设计与安装》19D702-7在常用楼梯布灯示意图示中注明：公共建筑地上楼梯间宜安装方向标志灯，指示下楼方向；住宅建筑地上楼梯间可不设方向标志灯。

而《建筑防火通用规范》（GB55037-2022）10.1.9条款要求疏散楼梯应设置疏散照明；10.1.8条款要求甲、乙、丙类厂房，高层丁、戊类厂房，公共建筑，高层住宅建筑等建筑或场所应设置灯光疏散指示标志。

消防应急照明和疏散指示标志检查与维护保养案例分析文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-消防应急照明和疏散指示标志检查与维护保养案例分析－、场景描述某办公楼共3层，总建筑面积约6000㎡。

楼内安装自带电源非集中控制型消防应急照明和疏散指示系统，其中18W应急照明灯30只，3W应急照明灯8只，安全出口标志灯12只，单向悬挂应急标志灯16只，单向壁挂应急标志灯48只，工程实物照片见图2-40-1。

应急照明配电箱安装在每一层的楼层配电间，正常工作时灯具由应急照明配电箱供电，应急工作时由自带的蓄电池供电。

系统已经通过消防检测和验收，投入正常运行。

办公楼内设置了火灾自动报警系统。

二、案例说明本案例涉及防火内容较多，主要分析下列内容：（一）应急照明和疏散指示系统档案资料管理。

（二）日常检查。

（三）定期维护保养。

（四）结果处理。

三、关键知识点及依据（一）依据：《应急照明和疏散指示系统技术规范》。

（二）知识点1．文件和资料管理系统正式启用后，应保管好下述文件资料：（1）系统竣工图及设备的技术资料。

（2）系统的操作规程及维护保养管理制度。

（3）系统操作员名册及相应的工作职责。

（4）值班记录、日常检查记录、维护保养记录和相关使用图表。

2．日常检查（1）系统保持连续正常运行，不得随意中断。

（2）检查消防应急灯具外观结构是否有破损。

（3）检查消防应急标志灯具的工作状态，一旦发现光源熄灭、疏散指示方向更改或故障指示灯点亮，应立即进行维修或更换。

（4）检查消防应急照明灯具的工作状态，如果故障指示灯点亮，应立即进行维修或更换。

（5）检查应急照明配电箱是否有故障。

（6）记录检查情况。

3．定期维护保养每季度检查和试验消防应急照明和疏散指示系统的下列功能，并按要求填写相应的记录。

（1）检查消防应急灯具、应急照明配电箱的工作状态。

（2）模拟消防联动控制信号联动应急照明配电箱，检查系统转入应急工作状态的控制功能。
