消防应急照明和疏散指示系统技术规范3 场所划分及照度要求3.1 疏散区域3.1.1 建筑物的应急照明及疏散指示的设置区域，应按照建筑物的特点，划分为水平疏散区域、垂直疏散区域和发生火灾时仍需工作的工作区域三类。
3.1.2 水平疏散区域包括以下场所：1 建筑（含交通隧道）中的疏散走道、疏散路径。
2 防烟楼梯间前室、消防电梯前室及合用前室。
3 避难层（间）。
4 直升飞机停机坪。
3.1.3 垂直疏散区域包括以下场所：1 楼梯间（含敞开楼梯间、封闭楼梯间、防烟楼梯间）。
2 室外楼梯。
3.1.4 建筑物内发生火灾时仍需消防作业的工作区域包括以下场所：1 消防控制室。
2 消防水泵房。
3 有人值班的总配电室、变电所。
4 自备发电机房和为消防系统供电的蓄电池室。
3.2照度要求4 系统分类与选择4.0.2 消防应急照明和疏散指示系统的设计应体现节能原则，应采用运行可靠的节能光源、高效灯具及灯具附件；人员聚集的公共场所宜选择持续型以LED为光源的消防应急标志灯具。
4.0.3 消防应急照明和疏散指示系统采用的蓄电池组，应符合国家产品技术标准的规定；其初装容量不应小于90min。
4.0.4 消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，分为下列四类系统：1 A类系统－自带电源独立型系统（系统内可包括子母电源型和子母控制型消防应急灯具）。
2 B类系统－集中电源独立控制型系统。
3 C类系统－自带电源集中控制型系统（系统内可包括子母电源型和子母控制型消防应急灯具）。
4 D类系统－集中电源集中控制型系统。
4.0.6 轨道交通的站厅层和站台层、车站、码头和机场候机楼等交通枢纽，20000m2以上的商场、展览中心和医院门诊楼等场所宜选择C 类或D类系统。
4.0.7 疏散走道和楼梯间不宜选择应急供电电压为非安全电压的集中电源型消防应急照明和疏散指示系统。
4.0.8 大型百货商场、大型超市、大型体育场馆、地铁隧道等需要导光流疏散指示标志的场所，应选择C类或D类系统。
消防应急照明和疏散指示标志规定消防应急照明和疏散指示标志10.1.5 建筑内消防应急照明和灯光疏散指示标志的备用电源的连续供电时间应符合下列规定：1 建筑高度大于100m的民用建筑，不应小于1.5h；2 医疗建筑、老年人建筑、总建筑面积大于100000㎡的公共建筑和总建筑面积大于20000㎡的地下、半地下建筑，不应少于1.0h；3 其他建筑，不应少于0.5h。
10.3.1 除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1 封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2 观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3 建筑面积大于100㎡的地下或半地下公共活动场所；4 公共建筑内的疏散走道；5 人员密集的厂房内的生产场所及疏散走道。
10.3.2 建筑内疏散照明的地面最低水平照度应符合下列规定：1 对于疏散走道，不应低于1.0 lx；2 对于人员密集场所、避难层（间），不应低于3.0 lx；对于病房楼或手术部的避难间，不应低于10.0 lx；3 对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。
10.3.3 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
10.3.4 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。
10.3.5 公共建筑、建筑高度大于54m的住宅建筑、高层厂房（库房）和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1 应设置在安全出口和人员密集的场所的疏散门的正上方；2 应设置在疏散走道及其转角处距地面高度1.0m以下的墙面或地面上。
灯光疏散指示标志的间距不应大于20m；对于袋形走道，不应大于10m；在走道转角区，不应大于1.0m。

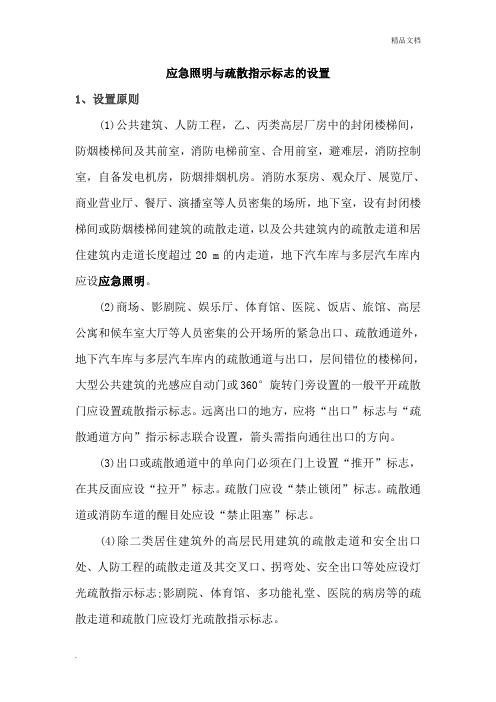

应急照明与疏散指示标志的设置1、设置原则(1)公共建筑、人防工程，乙、丙类高层厂房中的封闭楼梯间，防烟楼梯间及其前室，消防电梯前室、合用前室，避难层，消防控制室，自备发电机房，防烟排烟机房。
消防水泵房、观众厅、展览厅、商业营业厅、餐厅、演播室等人员密集的场所，地下室，设有封闭楼梯间或防烟楼梯间建筑的疏散走道，以及公共建筑内的疏散走道和居住建筑内走道长度超过20 m的内走道，地下汽车库与多层汽车库内应设应急照明。
(2)商场、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、高层公寓和候车室大厅等人员密集的公开场所的紧急出口、疏散通道外，地下汽车库与多层汽车库内的疏散通道与出口，层间错位的楼梯间，大型公共建筑的光感应自动门或360°旋转门旁设置的一般平开疏散门应设置疏散指示标志。
远离出口的地方，应将“出口”标志与“疏散通道方向”指示标志联合设置，箭头需指向通往出口的方向。
(3)出口或疏散通道中的单向门必须在门上设置“推开”标志，在其反面应设“拉开”标志。
疏散门应设“禁止锁闭”标志。
疏散通道或消防车道的醒目处应设“禁止阻塞”标志。
(4)除二类居住建筑外的高层民用建筑的疏散走道和安全出口处、人防工程的疏散走道及其交叉口、拐弯处、安全出口等处应设灯光疏散指示标志;影剧院、体育馆、多功能礼堂、医院的病房等的疏散走道和疏散门应设灯光疏散指示标志。
2、设置要求(1)疏散标志牌应用不燃烧材料制作，否则应在其外面加设玻璃或其他不燃烧透明材料制成的保护罩。
应急照明灯和灯光指示标志应在其外面加设玻璃或其他不燃烧透明材料制成的保护罩。
(2)疏散通道中，疏散指示标志(包括灯光式)宜设在通道两侧及拐弯处的墙面上。
标志牌的上边缘距地面应不大于1.00 m.也可把标志设在地面上，上面加盖牢固的不燃烧透明保护板，标志的间距不应大于20 m，袋形走道的尽头离标志的距离应不大于10 m.(3)疏散通道出口处的疏散指示标志应设在门框边缘或门的上部。
消防应急照明和疏散指示系统典型设计方
案
导语：消防应急照明和疏散指示系统典型设计方案
1、灯具层设计
a、参考平面图选定好主疏散口及疏散通道，根据消防疏散指示系统设计规范以及各地设计标准，设计应急标志灯具；
b、根据项目应急照明照度要求设计应急照明灯具密度及位置分布；
c、按平面防火分区进行回路划分，不可多个防火分区共用一个回路。
每个垂直疏散通道及其扩展区可按一个独立的防火分区考虑，并应采用垂直配灯方式；
d、单回路应急灯具不宜大于32个。
2、系统拓扑图
A100消防应急照明和疏散指示系统拓扑图用于体现整个项目的系统结构，从中可以读取系统中所有A100系统各层之间的连接关系以及应急照明控制器到消防应急灯具专用应急电源的走线，可以清晰表示应急照明分配电装置的分布位置以及各类应急灯具的数量。
消防应急照明和疏散指示(新国标)1．总则1.1 根据《中华人民共和国消防法》和《中华人民共和国认证认可条例》制定本实施规则。
1.2 本实施规则适用于在中华人民共和国境内出厂、销售、进口或者在其他经营活动中使用的消防应急照明和疏散指示系统产品认证。
1.3 本实施规则由通则及附件组成。
1.4 按本实施规则认证的产品应符合国家有关法律、法规及国家、行业标准的相关规定。
2．认证模式型式试验+初始工厂检查+获证后监督3．认证的基本环节认证申请型式试验工厂检查认证结果评价与批准获证后的监督4．认证实施的基本要求4.1 认证的申请4.1.1认证单元划分认证单元划分原则见附件1。
同一制造商、同一产品型号，不同工厂的产品为不同认证单元。
4.1.2申请文件认证申请所需要提交的资料见附件2。
4.2 型式试验4.2.1 型式试验的送样4.2.1.1送样原则原则上每个申请认证单元作为一个送样单元。
单元内主型样品应从中选取有代表性的样品。
4.2.1.2送样数量型式试验的样品由委托人按指定认证机构的要求选送，并对选送样品负责，送样数量及要求见附件3。
样品必须是近10个月生产并经工厂检验合格的产品，并且在产品有效期内。
4.2.1.3 型式试验样品的处置型式试验后，应以适当方式处置试验后的样品。
国家有规定的，按相关规定执行。
4.2.2检验机构检验由指定认证机构委托指定检验机构实施。
4.2.3检验程序4.2.3.1指定检验机构应在检验前对样品的完整性、符合性等进行核查。
4.2.3.2指定检验机构应执行本规则附件3所规定的检验依据、检验项目、抽样方法和判定规则。
4.2.3.3检验结束后，指定检验机构应按规定向指定认证机构提交型式试验报告，检验报告中应包括样品及关键件描述。
4.3 初始工厂检查4.3.1 工厂检查人员对型式试验合格的委托方，认证机构组织安排工厂检查组。
检查组的人员由具有规定资质的人员组成。
对同一工厂检查的检查员不少于2名。
消防应急照明和疏散指示标志的设置要求一、除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积大于100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。
设置疏散照明可以使人们在正常照明电源被切断后，仍然以较快的速度逃生，是保证和有效引导人员疏散的设施。
本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。
对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。
二、建筑内疏散照明的地面最低水平照度应符合下列规定：1、对于疏散走道，不应低于1.0lx；2、对于人员密集场所、避难层（间），不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx；3、对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。
规定的区域均为疏散过程中的重要过渡区或视作室内的安全区，适当提高疏散应急照明的照度值，可以大大提高人员的疏散速度和安全疏散条件，有效减少人员伤亡。
本条规定设置消防疏散照明场所的照度值，考虑了我国各类建筑中暴露出来的一些影响人员疏散的问题，参考了美国、英国等国家的相关标准，但仍较这些国家的标准要求低。
因此，有条件的，要尽量增加该照明的照度，从而提高疏散的安全性。
三、消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。
消防控制室、消防水泵房、自备发电机房等是要在建筑发生火灾时继续保持正常工作的部位，故消防应急照明的照度值仍应保证正常照明的照度要求。
消防应急照明和疏散指示系统技术标准附规范全文:《消防应急照明和疏散指示系统技术标准》GB51309-2018，自2019年3月1日起实施。
其中，第3.2.4、3.3.1、3.3.2、4.1.4、4.5.11(6)、6.0.1、6.0.5条(款)为强制性条文，必须严格执行。
中华人民共和国国家标准消防应急照明和疏散指示系统技术标准Technical standard for fire emergency lighting and evacuate indicating systemGB 51309 -2018主编部门:中华人民共和国公安部批准部门:中华人民共和国住房和城乡建设部施行日期:2019年03月01日中国计划出版社2018 北京前言根据住房城乡建设部《关于印发〈2007年工程建设标准规范制订、修订计划〉的通知》(建标[2007]125号)的要求，消防应急照明和疏散指示系统技术规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。
本标准共分为7章和6个附录，主要技术内容包括:总则，术语，系统设计，施工，系统调试，系统检测与验收及系统运行维护。
本标准中以黑体字标志的条文为强制性条文，必须严格执行。
本标准由住房城乡建设部负责管理和对强制性条文的解释，由应急管理部负责日常管理，由应急管理部沈阳消防研究所负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送应急管理部沈阳消防研究所(地址:辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码:110034)。
本标准主编单位、参编单位、主要起草人和主要审查人:主编单位:应急管理部沈阳消防研究所参编单位:上海市公安消防总队、广东省公安消防总队、中国建筑设计研究院有限公司、北京市建筑设计研究院有限公司、中国建筑东北设计研究院有限公司、上海建筑设计研究院有限公司、中国建筑西南设计研究院有限公司、宝星电器(上海)有限公司、沈阳宏宇光电子科技有限公司、广东拿斯特(国际)照明有限公司、北京市崇正华盛应急设备系统有限公司、浙江台谊消防设备有限公司、集保(福州)电气技术有限公司、大连路明发光科技有限公司主要起草人:丁宏军、张颖琮、刘凯、刘激扬、李小白、张磊、严洪、朱鸣、王金元、吕立、陈琪、汪猛、陈众励、蔡钧、钟桂生、牟宏伟、李强、汤鲁文、周志平、江清、姚增硕主要审查人:陈南、倪照鹏、赵克伟、郭树、黄德祥、王东林、李炳华、李忠陈汉民1总则1.0.1 为了合理设计消防应急照明和疏散指示系统，保证消防应急照明和疏散指示系统的施工质量，确保系统正常运行，制定本标准。
应急照明与疏散指示标志的设
计和使用(最新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
应急照明与疏散指示标志的设计和使用
(最新版)
火灾事故应急照明与疏散指示标志是重要的安全疏散设施之一，《建筑设计防火规范》(以下简称《建规》)、《高层建筑设计防火规范》(以下简称《高规》)和《火灾自动报警系统设计规范》等对应当设置火灾事故应急照明与疏散指示标志的场所、设置位置和方式、布置间距和亮度要求以及控制方式作了原则性规定。
在工程实践中，火灾事故应急照明从电源上分为使用消防电源、集中蓄电池电源、带蓄电池作备用电源等系统，从功能上分日常与事故兼用应急灯和专用应急灯等两种。
疏散指示标志有蓄光型发光标志牌和带灯光的指示标志两种。
带灯光的指示标志带有备用蓄电池，分为平时不亮事故时亮和一直亮的两种控制方式。
1.合理选择应急照明电源和控制方式的设计方案
——选用消防电源作应急照明电源。
消防供电达到一级负荷的场所，应急照明电源选用消防电源，具有电源可靠、经济实惠、环境协调、管理方便、使用维护费用低等优点。
疏散走道及楼梯等部位的火灾事故应急照明宜选用消防用电专用供电回路作事故应急电源，用普通灯具作应急灯平时与事故时兼用。
设在消防控制、消防泵房、自备发电机房等发生火灾时仍要正常工作的房间的应急照明则应当接在消防电源上。
控制方式可采用普通开关和中间继电器并联控制灯的开闭，平时使用中继器常开触点，由普通开关控制灯的开闭，事故状态下通过有关信号使中继器常开点闭合自动打开应急灯。
中继器有两种控制方式，一是由火灾报警联动控制系统控制模块触点控制，当发生火灾时通过控制模块使中继器常开点闭合；二是用非消防电源220V控制电源，当发生火灾联动或手动切断非消防电源时，使中继器常开点闭合，这种方式很适合于隐患整改工程。
——选用集中蓄电池作电源。
在无消防电源而占地面积大、空间大的场所，应急灯宜选用集中蓄电池供电，通过单独配电线路送到各应急灯，灯具为普通型。
集中蓄电池的充电电源为普通电源，
发生火灾时电源切断，应急灯工作。
选用消防电源和集中蓄电池作应急照明电源，其配电线路必须依据有关规范采取可靠的防火保护措施。
——选用带蓄电池的应急灯。
对无消防电源和建筑布局及功能复杂的场所应选用带蓄电池的的应急灯，并应按楼层或区域在分区配电箱总开关下设单独控制的专门充电回路，不应与其他照明或插座合用同一回路，以不受正常情况下切断其他电源的影响，保持常充电状态，也利于充放电维护。
当发生火灾时，充电电源断开，应急灯自动点亮。
对于专用应急灯，应将灯上的开关处于开启状态。
即使在有消防电源的场所，二次装修时新增的应急灯由于配电线路难以完全满足防火要求，也应选用带蓄电池的应急灯，同时应注意蓄电池的充电回路必须接在非消防电源上。
2.合理选择疏散指示标志类型、电源与控制方式的设计方案
首先，合理选择疏散指示标志的类型。
根据《建规》、《高规》等有关消防规范的规定，蓄光型疏散指示标志可用于公共娱乐场所、网吧等歌舞娱乐放映游艺场所、地下商店的疏散走道和其他主要疏
散路线的地面或靠近地面的墙上。
要针对具体情况区别对待。
上述场所中正常情况下照明不足的厅室和疏散路线上则不应使用蓄光型标志。
对上述场所以外的部位，在白天有充足自然采光和使用时有足够亮度灯光照明的场所，如多层服装厂车间内走道等，也可选择蓄光型疏散指示标志。
高层建筑中的其他部位和多层建筑中的影剧院、体育馆、多功能礼堂、医院的病房楼等的疏散走道、疏散门则应选择灯光型疏散指示标志。
其次，灯光型疏散指示标志应选择合理电源和控制方式。
疏散指示标志与应急照明设置的目的一样，功能有所区别，其要求也应有所不同。
灯光型疏散指示标志应当选择带蓄电池作备用电源，根据平时是否开启的不同采用不同的控制方式。
在有消防电源的场所疏散指示标志如何保持常亮，应将疏散指示标志直接接在消防电源上，充电也用消防电源，这种方式最可靠。
如平时不亮仅在事故时亮，则不宜接在消防电源上，否则控制设计麻烦，成本提高，而应接在非消防电源上，电源控制方式与带蓄电池的应急灯相同。
3.使用中加强维护管理，确保完好有效
应急灯和疏散指示标志设置后必须加强维护管理，否则容易损坏失灵，影响疏散，并增加维护成本。
对不同类型的应急照明和疏散指示标志应从以下几个方面加强维护保养：一是对通过消防控制室控制的应急照明，应定期巡检控制模块及中间继电器的功能；对通过非消防电源控制使用消防电源的应急灯，应将控制电源定期切断，以检验中间继电器的性能。
二是对带蓄电池的应急灯和疏散指示标志应处于常充电状态，因为标准的应急灯当电池充满时，内部电路能自动转入涓流浮充状态，不会形成过充电。
为延长灯具的使用寿命，应每隔3至6个月充放电一次，当放电时间小于30分钟时应更换电池。
三是蓄光型疏散指示标志表面应保持清洁，定期更换。
