11 - 应急照明和疏散指示标志

第三篇建筑消防设施第十一章消防应急照明和疏散指示标志知识框架考点解析考点一：系统的分类和组成一、消防应急灯具的分类1，按电源电压等级分类①A型消防应急灯具② B型消防应急灯具2，按储电池电源供电方式分类①集中电源型消防应急灯具②自带电源型消防应急灯具3，按适用系统类型分类①集中控制型消防应急灯具②非集中控制型消防应急灯具4，按工作方式分类①持续性型消防应急灯具②非持续性型消防应急灯具5，按用途分类①消防应急照明灯具②消防应急标志灯具二、系统分类与组成考点二：系统的工作原理、功能一、系统的工作原理（一）集中控制型系统集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。

应急照明控制器能够采用自动和手动方式控制集中电源或应急照明配电箱及其配接灯具的应急启动，接收并显示其工作状态。

（二）非集中控制型系统非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。

非集中控制型系统中，应急照明集中电源或应急照明配电箱直接控制其配接灯具的工作状态，可采用自动和手动方式控制应急照明集中电源或应急照明配电箱及其配接灯具的应急启动。

二、系统的功能（一）应急启动功能在火灾等紧急情况下，应能采用自动和手动方式控制消防应急照明和疏散指示系统的应急启动，即控制系统的灯具和相关设备转入应急工作状态，发挥其疏散照明和疏散指示的作用。

（二）集中控制型系统的应急状态保持功能系统应急启动后，除指示状态可变的标志灯具外，集中控制型系统设备应保持应急工作状态直到系统复位。

考点三：系统的性能要求一、系统的持续应急时间系统的持续应急时间是指系统应急启动后，灯具、应急照明集中电源等设备在蓄电池供电状态下保持应急工作状态的持续时间。

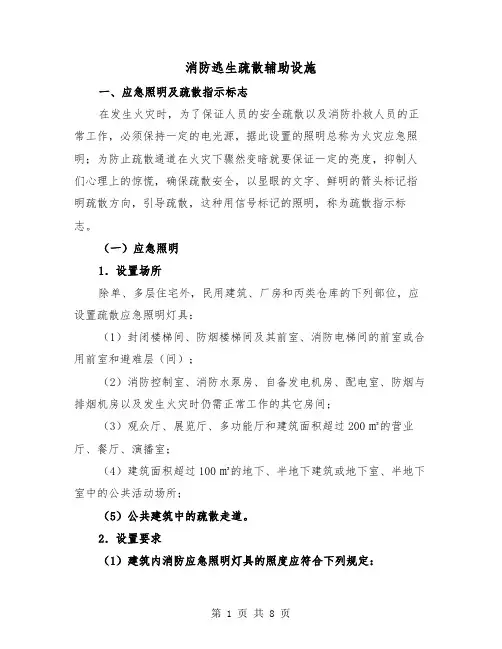

消防逃生疏散辅助设施一、应急照明及疏散指示标志在发生火灾时，为了保证人员的安全疏散以及消防扑救人员的正常工作，必须保持一定的电光源，据此设置的照明总称为火灾应急照明；为防止疏散通道在火灾下骤然变暗就要保证一定的亮度，抑制人们心理上的惊慌，确保疏散安全，以显眼的文字、鲜明的箭头标记指明疏散方向，引导疏散，这种用信号标记的照明，称为疏散指示标志。

（一）应急照明1．设置场所除单、多层住宅外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具：（1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室和避难层（间）；（2）消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间；（3）观众厅、展览厅、多功能厅和建筑面积超过200㎡的营业厅、餐厅、演播室；（4）建筑面积超过100㎡的地下、半地下建筑或地下室、半地下室中的公共活动场所；（5）公共建筑中的疏散走道。

2．设置要求（1）建筑内消防应急照明灯具的照度应符合下列规定：①疏散走道的地面最低水平照度不应低于1.0lx；②人员密集场所、避难层（间）内的地面最低水平照度不应低于3.0lx；③楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于5.0lx；④消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间的消防应急照明，仍应保证正常照明的照度。

（2）消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。

（二）疏散指示标志1．设置场所（1）公共建筑及其他一类高层民用建筑，高层厂房（仓库）及甲、乙、丙类厂房应沿疏散走道和在安全出口、人员密集场所的疏散门的正上方设置灯光疏散指示标志。

（2）下列建筑或场所应在其内疏散走道和主要疏散路线的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：①总建筑面积超过8000㎡的展览建筑；②总建筑面积超过5000㎡的地上商店；③总建筑面积超过500㎡的地下、半地下商店；④歌舞娱乐放映游艺场所；⑤座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、会堂或礼堂。

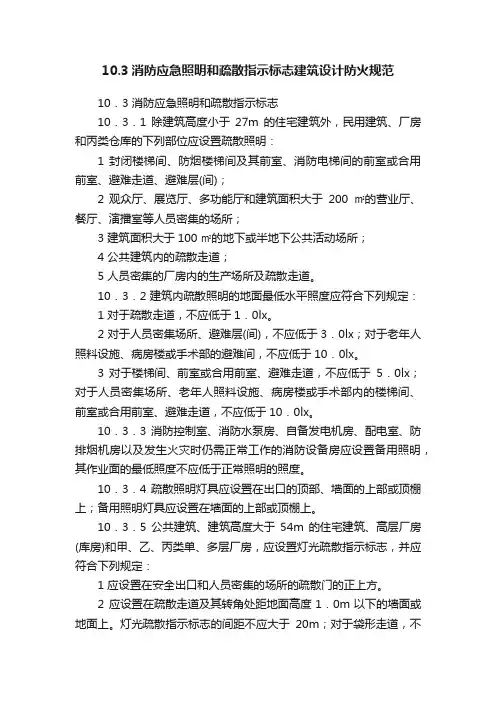

10.3消防应急照明和疏散指示标志建筑设计防火规范10．3 消防应急照明和疏散指示标志10．3．1 除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1 封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层(间)；2 观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3 建筑面积大于100㎡的地下或半地下公共活动场所；4 公共建筑内的疏散走道；5 人员密集的厂房内的生产场所及疏散走道。

10．3．2 建筑内疏散照明的地面最低水平照度应符合下列规定：1 对于疏散走道，不应低于1．0lx。

2 对于人员密集场所、避难层(间)，不应低于3．0lx；对于老年人照料设施、病房楼或手术部的避难间，不应低于10．0lx。

3 对于楼梯间、前室或合用前室、避难走道，不应低于5．0lx；对于人员密集场所、老年人照料设施、病房楼或手术部内的楼梯间、前室或合用前室、避难走道，不应低于10．0lx。

10．3．3 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

10．3．4 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。

10．3．5 公共建筑、建筑高度大于54m的住宅建筑、高层厂房(库房)和甲、乙、丙类单、多层厂房，应设置灯光疏散指示标志，并应符合下列规定：1 应设置在安全出口和人员密集的场所的疏散门的正上方。

2 应设置在疏散走道及其转角处距地面高度1．0m以下的墙面或地面上。

灯光疏散指示标志的间距不应大于20m；对于袋形走道，不应大于10m；在走道转角区，不应大于1．0m。

10．3．6 下列建筑或场所应在疏散走道和主要疏散路径的地面上增设能保持视觉连续的灯光疏散指示标志或蓄光疏散指示标志：1 总建筑面积大于8000㎡的展览建筑；2 总建筑面积大于5000㎡的地上商店；3 总建筑面积大于500㎡的地下或半地下商店；4 歌舞娱乐放映游艺场所；5 座位数超过1500个的电影院、剧场，座位数超过3000个的体育馆、会堂或礼堂；6 车站、码头建筑和民用机场航站楼中建筑面积大于3000㎡的候车、候船厅和航站楼的公共区。

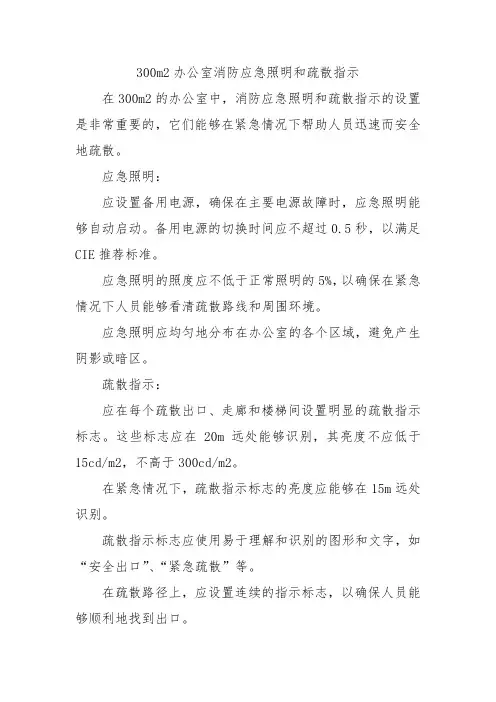

300m2办公室消防应急照明和疏散指示
在300m2的办公室中，消防应急照明和疏散指示的设置是非常重要的，它们能够在紧急情况下帮助人员迅速而安全地疏散。

应急照明：
应设置备用电源，确保在主要电源故障时，应急照明能够自动启动。

备用电源的切换时间应不超过0.5秒，以满足CIE推荐标准。

应急照明的照度应不低于正常照明的5%，以确保在紧急情况下人员能够看清疏散路线和周围环境。

应急照明应均匀地分布在办公室的各个区域，避免产生阴影或暗区。

疏散指示：
应在每个疏散出口、走廊和楼梯间设置明显的疏散指示标志。

这些标志应在20m远处能够识别，其亮度不应低于15cd/m2，不高于300cd/m2。

在紧急情况下，疏散指示标志的亮度应能够在15m远处识别。

疏散指示标志应使用易于理解和识别的图形和文字，如“安全出口”、“紧急疏散”等。

在疏散路径上，应设置连续的指示标志，以确保人员能够顺利地找到出口。

此外，对于高层建筑中的展厅、营业厅、避难层和安全出口（二类建筑住宅除外），以及人员密集且面积大于300m2的地下建筑，还应设置疏散走道照明。

地面水平照度应大于0.5lx，且宜为5lx以上。

对于人防工程，地面水平照度应为1lx，观众席通道地面为0.2lx。

消防应急照明和疏散指示的设置应满足相关标准和规定，同时结合实际情况进行合理安排，以确保在紧急情况下能够有效地帮助人员疏散。

消防应急照明和疏散指示标志的设置要求一、除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明：1、封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）；2、观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集的场所；3、建筑面积大于100㎡的地下或半地下公共活动场所；4、公共建筑内的疏散走道；5、人员密集的厂房内的生产场所及疏散走道。

设置疏散照明可以使人们在正常照明电源被切断后，仍然以较快的速度逃生，是保证和有效引导人员疏散的设施。

本条规定了建筑内应设置疏散照明的部位，这些部位主要为人员安全疏散必须经过的重要节点部位和建筑内人员相对集中、人员疏散时易出现拥堵情况的场所。

对于本规范未明确规定的场所或部位，设计师应根据实际情况，从有利于人员安全疏散需要出发考虑设置疏散照明，如生产车间、仓库、重要办公楼中的会议室等。

二、建筑内疏散照明的地面最低水平照度应符合下列规定：1、对于疏散走道，不应低于1.0lx；2、对于人员密集场所、避难层（间），不应低于3.0lx；对于病房楼或手术部的避难间，不应低于10.0lx；3、对于楼梯间、前室或合用前室、避难走道，不应低于5.0lx。

规定的区域均为疏散过程中的重要过渡区或视作室内的安全区，适当提高疏散应急照明的照度值，可以大大提高人员的疏散速度和安全疏散条件，有效减少人员伤亡。

本条规定设置消防疏散照明场所的照度值，考虑了我国各类建筑中暴露出来的一些影响人员疏散的问题，参考了美国、英国等国家的相关标准，但仍较这些国家的标准要求低。

因此，有条件的，要尽量增加该照明的照度，从而提高疏散的安全性。

三、消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明，其作业面的最低照度不应低于正常照明的照度。

消防控制室、消防水泵房、自备发电机房等是要在建筑发生火灾时继续保持正常工作的部位，故消防应急照明的照度值仍应保证正常照明的照度要求。

疏散指示标志类型
疏散指示标志是一种用来引导人员安全逃离或疏散场所的重要工具。

根据国家标准，一般可以分为以下几种类型的疏散指示标志：
1.逃生指示标志：逃生指示标志是指用来指示逃生通道、逃生出口或安全区域的标志，以引导人员迅速逃离危险场所。

逃生指示标志通常采用绿色背景，图案为白色，如箭头指示方向或文字指示出口的位置和方向。

2.疏散方向指示标志：疏散方向指示标志用于指示不同区域的疏散方向，以便人员能够迅速和有序地离开危险区域。

疏散方向指示标志一般采用绿色背景，图案为白色的箭头，指示疏散的方向。

3.安全出口指示标志：安全出口指示标志用来标识安全疏散出口位置，以便人员在紧急情况下能够快速找到并使用安全出口逃生。

安全出口指示标志通常采用蓝色背景，图案为白色的人形+出口箭头。

4.设备指示标志：设备指示标志是用来指示疏散途中的紧急设备位置的标志，如灭火器、应急照明设备等。

设备指示标志一般使用黄色背景，图案为黑色的设备图标。

5.应急锚地指示标志：应急锚地指示标志用来标识建筑物或场所中的安全锚地位置，以便人员在灾害事件中可以迅速找到
安全避难所。

应急锚地指示标志一般采用红色背景，图案为白色的锚地图标。
