机械制图与计算机绘图 第22讲 组合体的尺寸标注

机械制图与计算机绘图 第22讲 组合体的尺寸标注


26和12分别是 底座上两圆孔 长度和宽度方 向的定位尺寸， 即钻孔的位置
22是立板上 圆孔轴线在 高度方向的 定位尺寸
01
组合体的尺寸标注
1.组合体尺寸标注的种类
(3)总体尺寸
确定组合体外形大小的总长、总宽、总高的尺寸， 称为总体尺寸。
底座的定形尺寸32、24也是轴承座的总长和总宽 尺寸，总高尺寸为31。
轴承座可分为底座、立板、肋板三个形体，各部分的定形尺寸如图所示。
底座的长32、宽24、高7；两圆孔直径ø6，圆弧半径R6；立板的长5，宽11、18，高6、24， 圆孔直径ø9；肋板的长11、宽4、高8。
01
组合体的尺寸标注
1.组合体尺寸标注的种类
(2)定位尺寸 确定组合体各组成部分之间相对位置的尺寸，称为定位尺寸。
013
组合体的尺寸标注
2.尺寸基准
（2）尺寸标最明显 的视图上；
01
组合体的尺寸标注
2.尺寸基准
2）同一形体尺寸，应尽量集中标注 在同一视图上；
3）回转体的直径尺寸最好注在非圆 的视图上；
4）尺寸（界）线与轮廓线尽量避免 相交，避免在虚线上标注尺寸 ；
形体分析与基准选择
013
组合体的尺寸标注
3.尺寸标注的方法和步骤
标注组合体的尺寸的步骤： 首先，进行形体分析，选择尺寸基准； 其次，依次注出定形尺寸、定位尺寸及总体尺寸； 最后，进行核对、调整，使所标注的尺寸正确、 完整、清晰。 具体步骤参考--轴承座尺寸标注示例
标注每个形体的定形尺寸
01
组合体的尺寸标注
标注了总体尺寸之后，某些定形尺寸可以省略，如 图中标注了总高尺寸31，立板的高度尺寸24就可 以省略不注。
01
组合体的三视图画法及尺寸标注no

组合体的三视图画法及尺寸标注no


俯视图的绘制
平面视图
俯视图表示组合体的顶面形状，应将 顶面形状完整、清晰地表达出来。
投影关系
确保俯视图与主视图和左视图之间的 投影关系正确，以保持整体的一致性 。
左视图的绘制
侧面形状
左视图表示组合体的侧面形状，应将侧面形状完整、清晰地 表达出来。
投影关系
确保左视图与主视图和俯视图之间的投影关系正确，以保持 整体的一致性。
组合体的三视图画法及尺 寸标注
• 组合体的三视图基本概念 • 三视图的画法 • 尺寸标注 • 三视图的阅读与理解 • 三视图绘制实例分析
01
组合体的三视图基本概念
什么是组合体
01
组合体是由两个或两个以上的基 本几何体组合而成的复杂几何体 。
02
组合体可能是由单一类型的几何 体（如长方体、圆柱体等）组合 而成，也可能是由不同类型的几 何体组合而成。
从物体的左侧方观察，将物体的左右 方向轮廓投影到平面上得到的图形。
俯视图
从物体的上方观察，将物体的上下方 向轮廓投影到平面上得到的图形。
02
三视图的画法
主视图的选择
投影方向
选择能反映组合体主要形状特征 的方向作为主视图的投影方向。
位置关系
确保主视图与其他视图之间保持 正确的位置关系，以便通过视图 间的对应关系来绘制其他视图。
阅读三视图的方法
确定主视图
首先确定主视图，它是组合体在正立位置摆放时的投影面。
确定其他视图
根据主视图，依次确定左视图、俯视图和侧视图等其他视图。
识别特征
通过观察各视图中的特征，如孔、槽、凸台等，判断组合体的结 构。
理解三视图中的尺寸关系
长度尺寸
01
在主视图和其他视图中，通过测量各边长或线段间距，获取长
机械制图-组合体尺寸标注的方法和步骤

机械制图-组合体尺寸标注的方法和步骤


组合体尺寸标注的方法和步骤
小结
通过本节的学习，要掌握组合体尺寸的标注步骤：
1.形体分析： 2.选择尺寸基准： 3.标注定形、定位尺寸： 4.调整标注总体尺寸：
感谢聆听
组合体尺寸标注的方法和步骤
例：标注如图所示轴承座的尺寸。
尺寸标注方法和步骤：
（1）形体分析： 轴承座可以分为五个部分——底板1、竖板
2、圆筒3、肋板4、凸台5。
圆筒3 竖板2
凸台5 肋板4
底板1可以看作由长方体经过圆角、钻孔形
成的切割体，圆筒3和凸台5可以看作由圆柱体
经过钻孔形成的切割体。
底板1
轴承座的五个组成部分之间经过堆叠、相贯、相交形成综合类组合体。其中，
15、55、80、160。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。 ③注出底板的定形及定位尺寸。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。 ③注出底板的定形及定位尺寸。 ④注出肋板的定形尺寸。
组合体尺寸标注的方法和步骤
（4）调整标注总体尺寸：
调整标注总体尺寸：总长260 及总宽140+15和已有的尺寸重合， 不必再标注；而总高240标注出后， 要将定位尺寸80去掉，因为若再标 注则为重复标注。
底板1和竖板2的后表面平齐叠加；竖板2与圆筒3的左右相切；肋板4与底板1、圆
机械制图——组合体的尺寸标注

机械制图——组合体的尺寸标注

尺寸链问题
在组合体中，可能存在多个相互关联的尺寸链。应注意分 析尺寸链的传递关系和封闭环，确保尺寸链的完整性和准 确性。
公差与配合问题
在标注组合体尺寸时，应注意公差与配合的选择。根据使 用要求和加工能力，选择合适的公差等级和配合类型，确 保产品的功能和性能要求得到满足。
06
实践操作与案例分析
实践操作指导
叠加类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
标注各基本形体间的相对位置尺寸。
切割类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸。
截面尺寸
标注截切平面与形体表面的交线（截交线）的尺 寸，以及截切后所形成的各部分的定形尺寸。
定位尺寸
确定截切平面位置的尺寸。
综合类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
确定各基本形体间的相对位置尺寸。
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
截面尺寸
如有截切，需标注截交线的尺寸及截 切后所形成的各部分的定形尺寸。
05
尺寸标注中常见问题及解决方法
漏注问题
通过对典型案例的分析，掌握 组合体尺寸标注的方法和技巧 ，提高标注的准确性和效率。
THANKS
感谢观看
实例二
实例三
实例总结
叠加式组合体尺寸标注。分析 叠加式组合体的结构特点，选 择合适的基准，分别标注各基 本形体的定形尺寸和定位尺寸 。
切割式组合体尺寸标注。分析 切割式组合体的结构特点，选 择合适的基准，标注出整体尺 寸及截切部分的定位尺寸和定 形尺寸。
组合体三视图尺寸标注

组合体三视图尺寸标注


(2)检查电源开关外观和作用是否良好 ，接地 装置是 否完整 。
(3)检查各部件螺钉、像目、手柄、 手球及 油杯等 有无松 动和丢 失，如 发现应 及时拧 紧和补 齐。
(4)检查传动皮带状况。 钻铣床
[1](5)检查电器安全装置是否良好。
班中保养 (1)观察电机、电器的灵敏性、可靠性 、温升 、声响 及震动 等情况 。
注意：截交线为截平面截断立体后自然形成的交线，因 此不标注截交线的尺寸。
§5-3 组合体三视图的尺寸标注
2、相贯体的尺寸标注 两相交基本体的尺寸标注方法：除标注两相交基本体
的定形尺寸外，还要注出确定两相交基本体相对位置的定 位尺寸。
注意：由于相贯线为自然形成的交线，因此不需标注相 贯线的尺寸。
§5-3 组合体三视图的尺寸标注
三、组合体的尺寸标注的种类
定形尺寸：各组成部分的长、宽、高三个方向的大小
尺寸。
定位尺寸：组合体中各组成部分相对位置的尺寸。 总体尺寸：组合体外形大小的总长、总宽、总高尺寸。
四、组合体的尺寸标注的方法和步骤
♦ 按形体分析法，将组合体分解为若干个基本形体。 ♦ 标注各基本形体的定形尺寸。 ♦ 选定尺寸基准，标注各基本形体之间的定位尺寸。 ♦ 标注组合体的总体尺寸。
(2)检查电器安全装里的灵敏和可靠 程度。
(3)观察各传动部件的温升、声向及 震动等 情况。
(4)时刻检查床身和升降台内的柱塞油 泵的工 作情况 ，当 机床在 运转中 而指示 器内没 有油流 出时， 应及时 进行修 理。
(5)发现工作台纵向丝杠轴向间隙及传动 有间隙 ，应按 说明要 求进行 调整。
(6)主轴轴承的调整。
§5-3 组合体三视图的尺寸标注
一、基本体的尺寸标注 2、回转体的尺寸标注方法：标注底面圆直径和高度尺寸。
机械制图——组合体的尺寸标注

机械制图——组合体的尺寸标注

组合体的尺寸标注
执教者：
单位：
任务：组合体的尺寸标注
1、基础任务：叠加 类组合体的尺寸标注
2、拓展任务：轴 承座的尺寸标注
基础任务1：叠加类组合体的尺寸标注
【相关知识链接】
1、标注尺寸的三要素
尺寸界线： 可从轮廓线或延长线 上引出 用细实线
180
500
尺寸线： 垂直于尺寸界限 平行于标注对象 用细实线
Dimension of compounding
组合体的尺寸标注
【学习新知识点：组合体的尺寸标注】
一、尺寸标注的基本要求：
1、正确
尺寸标注必须符合国家标准的规定。
2、齐全
所注各类尺寸应齐全，做到不遗漏，不重复。
3、清晰
尺寸布置要整齐清晰，便于看图。
二、组合体尺寸标注的方法和步骤
以如图所示叠加类组合体为例 , 讨论组合体的尺寸标注 方法与步骤：
34
5
5
9
2× 6
20
任务：组合体的尺寸标注
小结： 1、组合体尺寸标注的基本要求：
正确、齐全、清晰 2、组合体尺寸标注的方法：形体分析法
3、尺寸标注方法和步骤： （形体分析后）
（1）分解组合体各形体三视图 （2）逐个标注各形体定形、定位尺寸 （3）兼顾总体尺寸，对所标注尺寸作调整和再布置
作业布置：1、完成轴承座的尺寸标注 2、任务：支座的尺寸标注，预习有关材料
形体分析：
（1）底板 （平放的带圆 角圆孔)
1、确定尺寸基准
标注尺寸时，首先要选定尺寸基准，组合体的对 称面、端面、底面、轴线等常被选为尺寸基准。
高度方向基准 宽度方向基准
长度方向基准
2、尺寸齐全
（1）标注定形尺寸
14级汽修第五章组合体第二节组合体视图尺寸标注

14级汽修第五章组合体第二节组合体视图尺寸标注

⑷ 每个尺寸——一般只标注一次 ——标注在反映该结构最清晰的图形上 ⑷ 尺寸配置合理 功能尺寸直接注出 同一要素的尺寸应尽可能集中标注 尽量避免在虚线上标注尺寸
2. 尺寸的基本要素 尺寸界线 三要素 尺 寸 线 尺寸数字 （需要时包括计量单位）
尺寸界线 尺寸数字 尺寸线 间距约7mm 尺寸界线超出尺 寸线约3～4mm
4
30
φ 24 φ 14
14
★总体尺—总体尺寸 注意：
12 4
24
◆一端为同心孔的回转体
不注该方向的总体尺寸
2xφ 16
32 60 52
◆顶面不是回转面而是平面
应标注总高
但尺寸不能封闭
R14 φ8
R8
26
18
30
30
12
32 44
φ8
42
4
30
φ 24 φ 14
四、掌握正确的尺寸标注方法
总体尺寸、定位尺寸、定形尺寸可能重 合，这时需作删减，以免出现多余尺寸。
举例
100 75
基准 190 30 40
105 75
85
45° 30 180 基准
50
4-12
68
形体分析
110
90
逐个标注每一基本形体 的定形、定位尺寸
基准
90
55
标注总体尺寸
举例

基准 基准 ★ 注圆筒尺寸 ★ 注底板尺寸 ★ 注侧板尺寸 ★ 注总体尺寸 检查、调整
二组合视图中的尺寸种类
1.基本方法——形体分析法
将组合体分解为若干个基本体和简单体，在 形体分析的基础上进行尺寸标注。
2.基本概念
定形尺寸—确定各基本体形状和大小的尺寸。
机械制图 项目5 识读和绘制组合体的三视图

机械制图 项目5 识读和绘制组合体的三视图

《机械制图》
项目五 识读和绘制组合体的三视图
Байду номын сангаас 项目五 识读和绘制组合体的三视图
项目概述
组合体是由两个或两个以上的基本体按一定的方式 所组成类似机件的形体，它的结构复杂程度接近零件。
因此，组合体是前面所学内容的综合应用，又是从 投影理论过渡到识读机械图样的桥梁。掌握组合体的绘 制和识读，能够为识读零件图样打好基础。
一、画组合体视图的方法和步骤
5.检查、描深，完成全图
注意：确认正确无误后，按照标准线型描深图线。描深时应注意全图线型 保持一致，切忌选用过粗的实线而影响图形的美观。
二、组合体的尺寸标注
组合体尺寸标注时应做到以下几点:
(1)正确性 标注尺寸数值应正确无误，要符合国家标准的有关规定。 (2)完整性 尺寸必须注写齐全，不遗漏，不重复。 (3)清晰性 尺寸的布置要整齐、清晰、美观，便于看图。
形体分析：相邻表面A、B两处相交 视图分析：相交处画交线投影
任务一 绘制支座的三视图并标注尺寸
任务一 绘制支座的三视图并标注尺寸
任务描述
按图示位置绘制支座的 三视图并标注尺寸。
任务一 绘制支座的三视图并标注尺寸
知识链接
按图示位置绘制支座的 三视图并标注尺寸。
一、画组合体视图的方法和步骤
1．形体分析
项目五 识读和绘制组合体的三视图
知识链接
一、组合体的形体分析法
由两个或两个以上的基本几何体构成的 物体称为组合体。
形体分析法是假想将组合体分解为若干 基本形体，分析它们的结构形状、组合方式 和相对位置，分析形体间相邻表面的连接关 系，从而清楚了组合体的结构形状。这种将 复杂的组合体分解成简单的几何体进行分析 的方法，称为形体分析法。
组合体的视图及尺寸注法

组合体的视图及尺寸注法

67
例2 线面分析法读三视图
68
一个正垂面切割
69
两个铅垂面切割
70
切割长圆孔
71
例3 由主、左视图，画俯视图。分析72来自骤173步骤2
74
步骤3
75
完成
76
例4 补画视图中的漏线
77
例5
78
例6 由俯、左视图，画主视图。
79
例6 由俯、左视图，画主视图。
80
立板 肋板
分解形体
叠加方式 • 底板和立板右面平齐叠加 • 肋板与底板和立板对称叠加
底板
14
• 分块画图 ①底板 ②立板 ③肋板
看得见的线画实线 看不见的线画虚线
表面平齐， 应无线。
15
已知两视图，求作第三视图。
⒈ 分析投影，想象出物体的形状。 ⒉ 根据投影规律及“三等”关系，画出第三视图
㈠ 投影分析
长度方向的基准
宽度方向的基准
50
4.4 读组合体视图
运用正投影法，根据视图想象出空间物体的形状，这 个过程就是读图。
51
4.4.1 弄清视图中图线和线框的含义
曲面转向轮廓线
轴线
交线投影
面的投影
52
锥面
内外柱面
平曲组合
柱、球面
锥、平面
锥面 圆、平面
平面
线框的含义
圆柱孔
53
前、中、后面 左、右面
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
41
标注定形尺寸
42
标注定位尺寸 43
标注总体尺寸
44
整理、完成尺寸标注
45
尺寸配置的要求
46
尺寸排列整齐
工程制图-组合体视图标注

工程制图-组合体视图标注


╳
垂直尺寸的字头朝“左”！
注：平行尺寸标注！
（2）倾斜尺寸
╳
300范围内的倾斜尺寸标注方法
（3）角度尺寸
数字字头朝上
（4）圆、圆弧尺寸标注
圆的尺寸标注
错误
圆弧的尺寸标注
（5）大尺寸的标注 p12 图1-18 （6）小尺寸的标注 p12 图1-19 （7）球面的尺寸标注 p12 图1-20 （8）弦长和弧长的尺寸标注 p12 图1-21 （9）对称图形的尺寸标注 p12 图1-26
2、尺寸标注应尽量集中，并尽量安排在两视图 之间的位置；
3、尽可能避免在虚线上标注尺寸； 4、尺寸不能标注在物体的截交线或相贯线上； 5、尺寸排列要整齐，大尺寸排在外边，小尺寸
排在里边。
课堂练习
尺寸标注
5-4 5-5
组合体综合练习
简单结构一
?
？
?
?
？
?
?
?
?
?
?
?
?
?
形体分析法和线面分析法 三、掌握正确的画图和读图步骤 四、掌握组合体的尺寸注法，要注意
形体分析法和尺寸注法要求
作业
1. 完成图纸大作业的尺寸标注 2. 5-9、5-10 、5-16、5-17
?
?
?
【例1】切割式组合体的画图
【例2】已知物体的两个视图，求作第三视图。
A
运 用
“
假
B
设
法
”
判
断
Ⅰ
对
应
线
框
真
Ⅱ
伪
已 知 两 个 视 图 ， 求 作 第 三 视 图
【例3】已知组合体的两投影，求作第三面投影。
工程制图第十三章组合体尺寸标注

工程制图第十三章组合体尺寸标注


A
A
A－A
A
A
4×
R
A
A
A－A
A
A
4×
R
3）、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
好！
不好！
4）、同心圆柱的直径尺寸，最好注在非圆的 视图上。
好！
不好！
4×
4×
STEP 03
STEP 01
STEP 02
半径尺寸应标注在反映圆弧实形的视图上。
不允许这样的标注
3、一些常见形体的定位尺寸
⑴ 一组孔的定位尺寸
⑶ 立方体的定位尺寸
⑵ 圆柱体的定位尺寸
基准
基准
基准
⑶
基准
基准
⑴
基准
基准
基准
⑵
三、组合体尺寸的标注 1、基本几何体的尺寸标注
1）、棱柱、棱锥的尺寸标注
30
8
20
30
20
8
(30.01)
20
20
30
25×25
2）、 回转体的尺寸标注
宽度方向的基准
02
高度方向的基准
01
长度方向的基准
03
组合体尺寸标注
55
30
例2、标注如图所示支架的尺寸 。
宽度方向基准
长度方向基准
★ 形体分析并选择尺寸基准
高度方向基准
★ 标注底板尺寸
2×φ5
32
R4
24
★ 标注直立板尺寸
20
8
14
2
15
18
25
5
12
16
Φ14
8
★ 标注全三类尺寸
例3、标注好图所示的轴承座的尺寸。

组合体三视图-详细


平行面旳投影具有实形性和积聚性
题目
正平面旳投影
水平面旳投影
侧平面旳投影
正垂面
垂直面和一般面旳投影具有类似性
侧垂面
铅垂面
一般面
投影面垂直线旳投影具有实长性和积聚性
题目
正垂线旳投影
铅垂线旳投影
侧垂线旳投影
例二：线面分析法读三视图
一种正垂面切割
两个铅垂面切割
切割长圆孔
例三：常见组合体旳简朴构造
6.同一种方向上连续标注旳几种尺寸应该尽量配置 在少数几条线上，防止标注封闭尺寸
(a) 不好
(b) 好
7.交线上不应标注尺寸
8
8.9443
7 SR10
R9.3675
6
12
错
ø 12
误
旳
尺
寸
(a)
3.75
(b)
标
注
15
方
ø7
7.2929
7.5
式
ø 12.5
(c)
8.举例
尺寸配置旳要求
尺寸排列整齐
(2) 对照投影，想出形体
补画出形体1旳 左视图
补画出形体2旳 左视图
补画出形体3旳 左视图
补画出形体4旳 左视图
(3) 补画左视图
例2： 根据压块旳主视图、俯视图想象其形状，并作左视图。
（1）形体分析
（2）作左视图 画外轮廓
作左视图
a′ b′
a ′′ b ′′
a b
画左前侧面
作左视图
简朴构造一
简朴构造二
简朴构造三
简朴构造四
简朴构造五
简朴构造六
简朴构造七
简朴构造八
简朴构造九

画法几何及机械制图(第2版)课件：组合体的尺寸标注(二)

9
二、 组合体尺寸标注的方法和步骤
举例1：（叠加式组合体） 标注轴承座的尺寸
（3）标注总体尺寸 （4）检查调整尺寸
10
二、 组合体尺寸标注的方法和步骤
举例2： 切割式组合体的尺寸标注
（1）分析构成特点， 确定尺寸基准
（2）标注各截面的定 形尺寸和定位尺寸
（3）标注圆孔的定形 尺寸和定位尺寸
（4）标注整体尺寸
好
不好
5
一、 清晰标注尺寸
4.尺寸标注要排列清晰整齐。尺寸应尽量标注在视图的外部，当图形内有 足够的空白处并不影响图形的清晰时也可注在视图内；小尺寸在内，大尺寸 在外，应避免尺寸线与其他尺寸界线相交；同一方向的几个连续尺寸，应尽 量标注在同一条尺寸线上。
正确
错误
6
一、 清晰标注尺寸
5．应避免标注成封闭尺寸链。
《画法几何及机械制图》
组合体的尺寸标注（二）
本讲主要内容
01 清晰标注尺寸 02 组合体尺寸标注的方法和步骤
2
一、 清晰标注尺寸
为了便于看图，尺寸标注除正确、完整外，还要布置整齐、清晰。
1. 尺寸应尽量标注在形状特征明显的视图上，有关联的尺寸尽量标注 在该形体的两视图之间，以便于读图和想象立体的空间形状。虚线处尽 量不要标注尺寸。
正确
7
错误
二、 组合体尺寸标注的方法和步骤
标注组合体尺寸的基本方法是形体分析法，即先分析组合体的构成，确定 尺寸基准，然后标注各形体的定形、定位尺寸，最后综合调整，标注总体尺寸。
8
二、 组合体尺寸标注的方法和步骤
举例1： 标注轴承座的尺寸
（1）分析构成特点， 确定尺寸基准
（2）标注各组成形体 的定形尺寸和定位尺寸

五章2 组合体的尺寸标注

国家标准《机械制图》(GB/T16675.2–2019) 的规定。
完全：尺寸标注要完整，要能完全确定出物体的
形状和大小，不遗漏，不重复。
清晰：尺寸标注要合理，安排要清晰。
基本体的尺寸标注
一个尺寸
二个尺寸
定形尺寸
切割体的尺寸标注
定位尺寸
相贯体的尺寸标注
组合体的尺寸标注:正确、完整、清晰
1.形体分析
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可按图（b）标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°

5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
1:5
h h
5. 斜度和锥度
1:5 30°
1:3 30°
(1) 斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2) 符号的线宽为h/10。
1:3
6. 大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
1 8
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对标准件，轴或手柄的前端，在不引起误解的 情况下，可以省略符号“s” 。
尺寸线间距大于7毫米 尺寸界线超出箭头约25毫米
2. 尺寸线终端的放大图
b 57.226
正确
57.226
57.226 4b

机械制图第四章 组合体三视图及尺寸注法4

第四节 组合体的尺寸标注 一、组合体尺寸标注的基本要求
1.尺寸标注要正确 正确：是在坚持尺寸标注基本原则的前提下，不仅标注尺寸的 格式必须规范、正确，而且标注尺寸的数值不能出现差错，或 自相矛盾。
R
Φ
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
2.尺寸标注要完整
完整：就是指需要标注的尺寸既不能遗漏、也不能重复，即 每个尺寸在视图中只标注一次。
52
90
17
（5）同一视图中平行排列的尺寸，较小的应靠近图形，较大 的依次向外排列，以免交叉；同一方向上连续标注的尺寸应排 列整齐，或分布在少数几条线上。
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
3.尺寸标注要清晰
（6）虚线上一般不标注尺寸 。
20
30
20
15
45
22
30 15
10
20
30
在组合体中，当两个或多个基 本形体在某一方向等长、等宽或 等高时，则在该方向只需标注一 个定形尺寸；同一形体上完全相 同的结构（如底板上的圆角和圆 孔等）也只标注一次。
Ⅱ I
Ⅲ
形体号 I Ⅱ Ⅲ
共计
尺寸数 3
4-1 5-1 12-2=10
第四节 组合体的尺寸标注
一、组合体尺寸标注的基本要求
2.尺寸标注要完整
本章小结
一个“目的”：就是根据已给出的组合体三视图和三视图特性 ，运用读图要领和方法，能够正确、迅速地读懂三视图，想象出 组合体的空间形状，并通过不断实践，掌握技巧，逐步提高读图 能力。
2xφ10
50 80
第四节 组合体的尺寸标注
二、组合体尺寸标注的方法步骤
1.组合体尺寸标注的基本方法

cad机械制图组合体的视图及尺寸标注-NEW


无线
无线
无线
●
无线
13
(4) 相交
有线
有线
14
有线
⒉ 相交 ⒊ 截切
15
2. 切割与穿孔
当基本形体被切割或穿孔后，其表面也会产生各种形状的截交 线或相贯线。
示例1
截交线
相贯线
返回
16
17
二、形体之间的表面过渡关系
⒈ 两形体叠加时的表面过渡关系
无线
虚线
实线
(a) 平齐
(b) 前面平齐 后面不平齐
37
例5-1．根据支架主、俯视图想出其组合体的形状，并补画左视图。
1
2
3
38
例5-2．根据压板主、俯视图，补画左视图。
分析
对照主视图和俯视图初步 分析，可以知道这个组合体是 在长方体的形体上经过几次切 割而形成的，因此其读图时注 意运用线面分析法。
39
作图步骤
40
三、读组合体视图举例
例5-3.由主、俯视图，补画左视图。
10
支撑板 肋板
轴承座的形体分析
二、组合体的组合形式及其规律
基本形体经过各种不同方式的组合，形成组合体，其表面会 发生各种变化，应充分注意其画法的特点。
⒈ 叠加
叠加的形式包括：
(1)两形体表面不共面
(2)两形体表面共面
有分界线
无分界线
表面不平齐
11
表面平齐
对称叠加
同轴叠加
非对称叠加
12
(3) 相切
一、形体分析与线面分析的基本概念
形体分析：将组合体分解为若干基本体的叠加与切割，并分析这些基本 体的形状、相对位置、组合形式，从而想象整个组合体的形状。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

凸台
圆筒
支撑板
相交 相交
相切 叠加 叠加
叠加
底板
肋板
34
视图选择 １．主视图： 1 )．物体结构特征最突出的方向。 2 )．尽量少出现虚线。 ２．其它视图：
E
D
C
A B
35
动画演示
A向 A向
C向
B向主视
36
Ｅ向
D向
例 求作轴承座的投影图
凸台
支撑板
圆筒
底板 圆筒 支撑板
肋 凸台
底板
肋
形体分析 画图
三视图及标注尺寸的能力。
2
§5-1 三视图的形成及其投影规律
视图的基本概念
视图— 将物体向投影面作 Z 正投影所得图形称 为视图。 一个视图不能确定物 体的形状和大小。
V
X
3
一．三视图的形成
前
后投影—Ｖ—投影图—主视图
上
下投影—Ｈ—投影图—俯视图
左 右投影—Ｗ—投影图—左视图
动画
H
W
W 4
V
二、物体三视图的投影规律
动画演示
31
一、组合体的形体分析
1.形体分析法
在绘制和看组合体的视图时，我们 常常把物体假想分解为若干基本形体， 然后，分析每个基本物体的形状及它们 之间的组合方式、表面连接关系和相对 位置关系。从而认识整个物体。这种思 考和分析的方法称为形体分析法。
32
形体分析法通常把组合体分解为若干个基本物体，分析基 本物体的形状及它们之间的组合方式、表面连接关系和相 对位置关系。
第五章 组合体
基本要求
§5-1 三视图的形成及投影规律
§5-2 组合体的组合形式及形体分析
§5-3 画组合体三视图的步骤及方法
§5-4 组合体的看图方法 §5-5 组合体的尺寸标注
1
基本要求
1. 熟练掌握组合体的形体分析法和线面分 析法；
2. 掌握组合体的画图，读图和尺寸标注； 3. 具备用形体分析法绘图，识读组合体的
是否多画实线 描先粗形结体果，线后交线。
39
切割式组合体
动画演示
42
2.线面分析法
在绘制和看组合体的视图时，我们 常常把物体假想为由若干平面切割而成， 然后一一弄清每个面的形状、投影特征 以及相对位置，从而认识整个物体。这 种思考和分析的方法称为线面分析法。
43
二、 切割式组合体的画法及步骤
45
62
63
例１．根据主、俯视图构思型体并画出左视图。
64
例２．根据主、俯视图构思型体并画出左视图。
65
3、要找出特征视图 （1）形状特征视图
——最能反映物体形状特征的那个视图。
(a)
(b)
(c)
66
(a) (b)
67
（2）位置特征视图 ——最能反映物体位置特征的那个视图。
1′
2′
(a)
(b)
6、要判断出相邻表面间的相对位置
48
1、组合体常见的组合形式及投影特点
49
简单结构一
50
简单结构二
51
简单结构三
52
பைடு நூலகம்
简单结构四
53
简单结构五
54
简单结构六
55
简单结构七
56
简单结构八
57
简单结构九
58
简单结构十
59
简单结构十一
60
简单结构十二
61
2、要把几个视图联系起来进行分析
用于看切割型物体的投影图
76
1、形体分析法
用“分线框、对投影”的方法分析出组合体由 几部分组成；
从特征视图入手，想象出各部分的形状； 考虑相对位置关系及组合方式， 最后综合想象 出整体形状。
72
6、要判断出相邻表面间的相对位置
表示上下两个面的投影 表示前后两个面的投影
表示相交两个面的投影
73
表示左右两个面的投影
线框里面的 线框呢？
一定会出现凸或凹
注意反映形体之间连接关系的图线
75
三、 看组合体视图的方法和步骤
（一） 组合体读图方法
1、形体分析法
用于看组合型物体的投影图
2、线面分析法

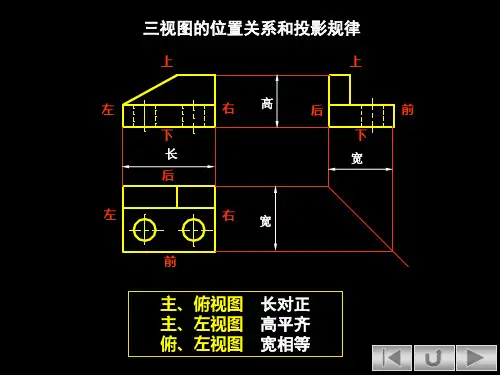

主视图与俯视图
长对正
主视图与左视图
长
高平齐
Ｘ
俯视图与左视图
宽相等
5
高
Ｚ
Ｏ
ＹＨ
宽
宽 ＹＷ
二、物体三视图的投影规律
上
上
左
后 右
前
下
下
后
左
右
后
右
上
前
左
前
下
6
§5-2 组合体的组合形式及形体分析
7
一、组合体的构成方式及投影特征
⒈ 叠加 1）.共面（平齐、叠合） 2）.相切 3）.相交
2.切割与穿孔
3.综合
68
找出特征投影 形状特征投影
位置特征投影
抓住特征投影是看懂图的关键
69
例
4 1
找特征投影
3
2
2
4
形用状“特三征等可”能关分系散对在投不影同的投影图中
3
确定每块的形状、位置
1
70
4、要弄清视图中“图线”的含义
曲面轮廓素线
交线投影
面的积聚性投影
71
5、要弄清视图中“线框”的含义
1）表示平面的投影 2）表示曲面的投影
不共面
共面
共面
二基本体的表面关系分析
二表面共面 — 之间无线 A
B
共面
A
无线
B
共面
2. 二表面光滑过渡— 相切处无线 A
B
相切
A
相切
B
无线
⒉ 表面光滑过渡——相切
无线
无线
●
注意：相切处无线！
3. 二表面相交
平平相交 平曲相交
曲曲相交
由若干段直 线构成的空 间折线
由若干段平面 曲线或直线构 成的空间折线
12
1.叠加方式
动画演示
13
2. 切割与挖孔
压块
动画演示
14
3.综合方式
15
动画演示
二、叠加时相邻表面的关系
⒈ 两形体叠加时由于形体不同、相对位置不同而产生不同
的表面连接关系
不共面有分界线
共面无分界线
平面1
平面1
(a)不共面,有分界线
平面2
平面2
(b) 共面，无分界线
16
有线！ 无线！ 不要漏虚线！
空间曲线
平面A与圆柱面B相交 平面A与圆柱面B相切
B A
相交处有线
B A
相切处无线
22
有交线!
如何确定切此点注处位意无置线? !
相交
相切
23
穿孔
29
穿孔
30
§5-3 画组合体视图步骤及方法
1、对组合体进行形体分析 2、选择主视图
１．形体分析法 叠加型组合体 ２．线面分析法 切割型组合体
3、画组合体的三视图
§5-4 组合体的看图方法
一、看图时的构思方法 二、看图时要注意的几个问题 三、看组合体视图的方法和步骤 四、组合体看图举 例
46
一、看图时的构思方法
47
二、看图时要注意的几个问题
1、要掌握常见组合体的投影特点 2、要将几个视图联系起来看 3、要找出特征视图 4、要弄清视图中“图线”的含义
5、要弄清视图中“线框”的含义
画基准线
左右、上下、前后
依次画各立体 的投影
38
归纳
基本方法 形体分析法
把复杂形体分解成若干基本形体 分析各基本体之间的相互关系
相互位置分析 共面、相切、相交
画图步骤
布置图
确画定底各稿投(细影实图线的)位置(定位)
注意 何处有交线 是否漏画虚线
画检逐先先先基查个特外主准完征表要线“相表成投形结三互面形影状构等位连体，，，”置接， 后 后 后关检关其 内 次系查系他 部 要检检投 形 结查查影 状 构； ； ；
